Двигатель АЛ-31ПФ. Руководство - часть 221









Привод гибкого вала ВКА.



Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

3



4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков

 1

Подшипниковый узел ВКА. …………………………….……………………………………….

4













Ссылки:

Модули данных,

технические руководства

Название

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-01А-920А-А

Резьбовые соединения. Тарированная затяжка.

96-А-70-70-00-02А-920А-А

Трубопроводы. Демонтаж и монтаж.

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-83-00-00-00А-920А-А

Гибкий вал. Демонтаж и монтаж.

96-А-83-00-00-00А-300А-А

Контроль состояния подшипников привода гибкого вала ВКА.



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Болт-съемник   6424-1703



2 шт











Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72:

0,8-ТС-12Х18Н10Т




1 м

Шайба контровочная 094.2412



1 шт.

Шайба контровочная  094.2187



10 шт.

Кольцо 105-110-25-2-043

ОСТ 1 00980-80



1 шт.

Пленка полиэтиленовая    ГОСТ 10354-82



0,5 м

2



Шпагат технический           ГОСТ 17308-88



1  м

ЦИАТИМ-221  ГОСТ 9433-80



10 г

Салфетки  х/б

2

шт.


Запасные части:

Номенклатура

Идентификационный номер

Количество

Привод гибкого вала   104.06.68.200



По требованию


Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности





Процедура:

1.

Подготовительные работы

Произведите демонтаж гибкого вала ВКА (

96-А-83-00-00-00А-920А-А

).



2.

Демонтаж привода гибкого вала ВКА (

рис. 1

).

2.1.

При демонтаже агрегатов и трубопроводов руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А, 96-А-70-70-00-00А-710А-А



2.2.

Расконтрите гайки трубопроводов (

1)

 и (

2

). Отсоедините трубопроводы. Установите на

трубопроводы заглушки.

2.3.

Отстыкуйте трубопровод (

3

). Установите на трубопровод заглушки.

2.4.

Отвинтите винт (

4

) скобы. Снимите скобу.

2.5.

Отвинтите со шпилек гайки (

6

) и (

7

).

2.6.

Снимите со шпилек кронштейны (

8

) и (

10

).

2.7.

Извлеките привод гибкого вала из корпуса ВКА.  Для этого:

-

Ввинтите в отверстия (

11

) болты-съёмники 6424-1703 до упора.









-

При плавном одновременном завинчивании болтов-съемников демонтируйте привод
гибкого вала.

-

Вывинтите болты 6424-1703.

3.

Монтаж привода гибкого вала.

3.1.

При монтаже агрегатов и трубопроводов руководствуйтесь требованиями, изложенными в

96-А-70-70-00-00А-920А-А

,

96-А-70-70-00-02А-920А-А

,

96-А-70-70-00-00А-710А-А



3.2.

Освободите новый привод гибкого вала от упаковки.

Осмотрите привод. Механические повреждения не допускаются.

Убедитесь в свободном вращении привода гибкого вала и наличии масляной форсунки.

3.3.

Наденьте на поверхность фланца привода гибкого вала уплотнительное кольцо

(4, рис. 1,



96-А-83-00-00-00А-300А-А

). Кольцо предварительно смажьте смазкой ЦИАТИМ-221.

3.4.

Введите  привод  гибкого  вала  в  корпус  ВКА  и,  слегка  поворачивая  фланец,  установите  на
место.

3.5.

Поставьте на шпильки крепления привода гибкого вала кронштейны (

8, рис. 1

) и (

10

).

3.6.

Установите  на  шпильки  новые  контровочные  шайбы  (

14

).  Навинтите  гайки  (

6

)  и  (

7

).

Затяните гайки тарированным ключом (М

кр

 = 0,9…1,2 кгс

*

м), (

96-А-70-70-00-01А-920А-А

).

Гайки (

6

) законтрите контровочной проволокой (

12

).

Гайки (

7

) законтрите контровочными шайбами (

14

).

3.6.

Установите скобу на прежнее место.

Под винт (

4

) установите новую контровочную шайбу (

13

).

Затяните и законтрите винт (

4

)

3.7.

Смонтируйте трубопроводы (

1

), (

2

), (

3

).

Законтрите соединения трубопроводов.

4.

Заключительные работы.

4.1.

Произведите монтаж гибкого вала ВКА (

96-А-83-00-00-00А-920А-А

).

4.2.

Проверьте герметичность соединений на режиме МАЛОГО ГАЗА в течение 1…2 минут.



.

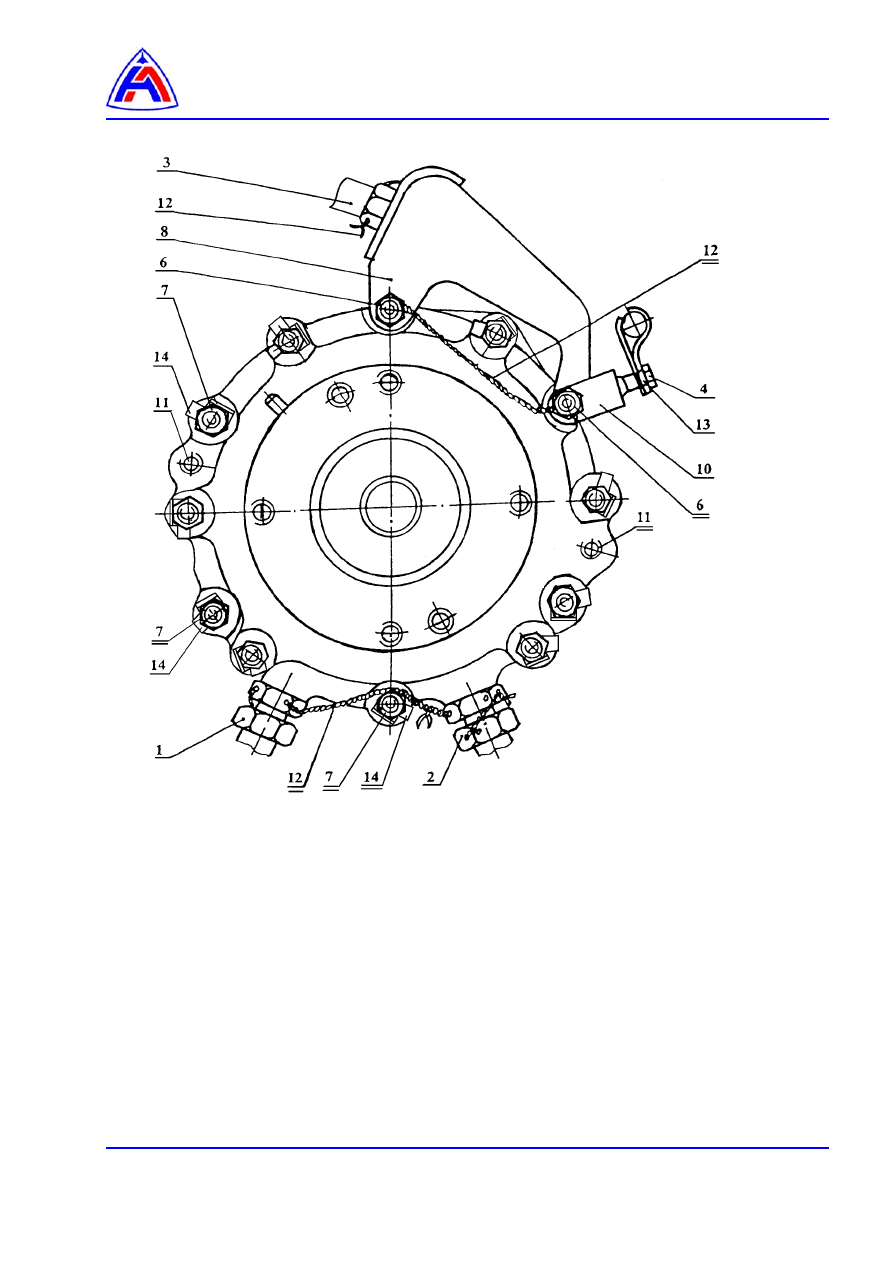

1 – трубопровод подвода масла к фланцу

подшипника

2 – трубопровод дренажный
3 – трубопровод замера давления масла
4 – винт
6, 7 – гайка
8 – кронштейн

10 – кронштейн;
11 – отверстия для болтов-съемников
12 – контровочная проволока
13 – контровочная шайба 094.24.12
14 – контровочная шайба 094.2187




Рис. 1  Подшипниковый узел ВКА
