Двигатель АЛ-31ПФ. Руководство - часть 219
















1 – хвостовик
2 – фланец
3 – подшипник
4 – уплотнительное кольцо
5 – рукоятка
«М» - место установки датчика АНС-014-02

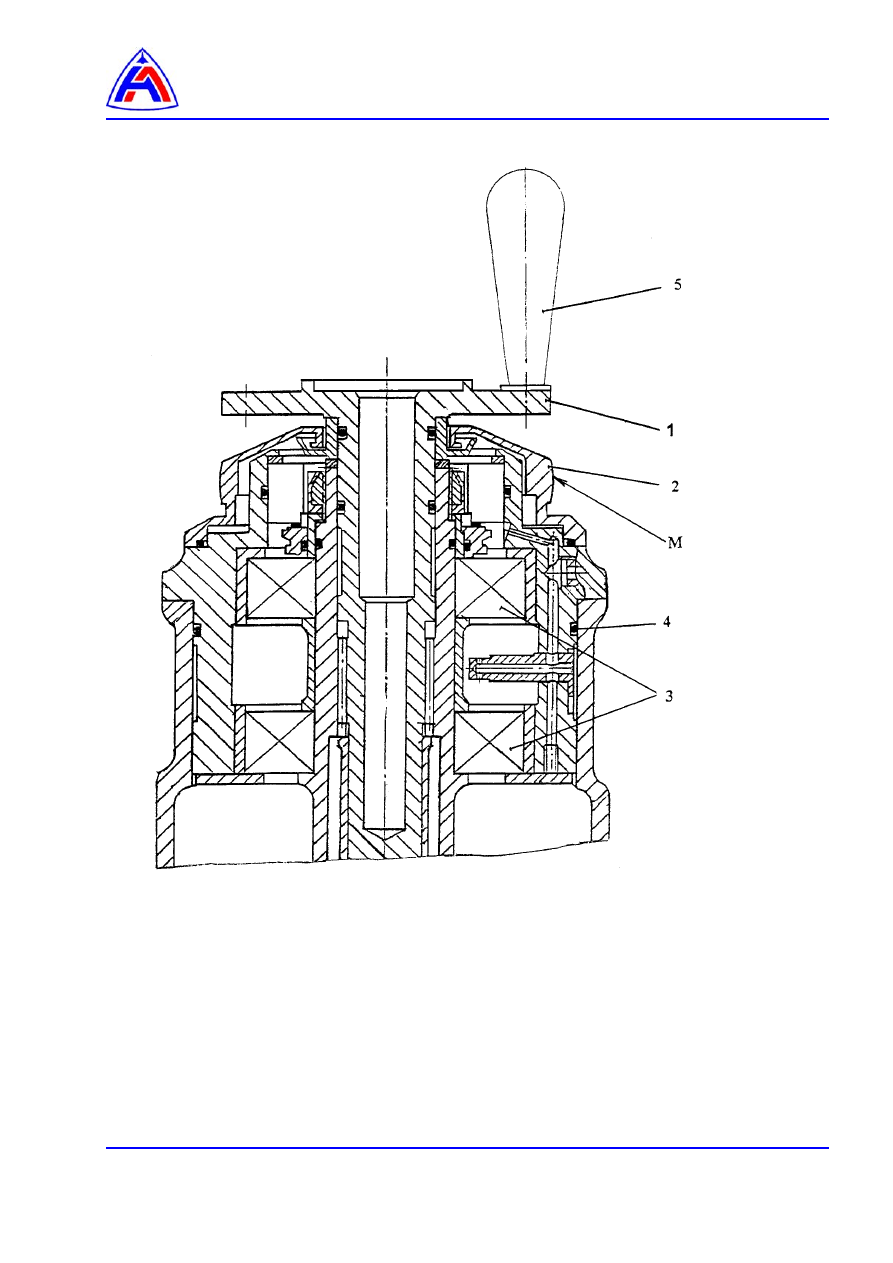

 Рис. 1  Контроль состояния подшипников (76-208Р) ВКА







ВКА – Распаковка и упаковка.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Распаковка ВКА-99МК …………………………………………………………………………..

2



 2

Упаковка ВКА-99МК ..…………………………………………….………………………………

3













Ссылки:

Модули данных

технические руководства

Название

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-72-00-00-01А-820А-А

Наружная расконсервация двигателя (ВКА)

96-А-72-00-00-02А-810А-А

Наружная консервация двигателя (ВКА)




Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Приспособление для подъема грузоподъемностью
не менее 2000 кгс

 1

Такелажное приспособление

1


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока ГОСТ 18143-72

0,8- ТС-12Х18Н10Т
1,2 -ТС-12Х18Н10Т




0,5 м
3 м

Пломба     ОСТ 1 10067-71



По потребности

Шплинт 2,5×32.0.05  ГОСТ 397-79



2 шт.

Пленка полиэтиленовая ГОСТ 10354-82



0,2 м

2

.

Бумага парафинированная ГОСТ 9569-79



0,9 кг

Эмаль ЭП-140  104.03 ТУ 52



0,02 кг

Салфетки хлопчатобумажные



По потребности


Запасные части: нет








Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности



Процедура:

Примечание.  При  демонтаже  и  монтаже  резьбовых  соединений  руководствуйтесь

требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

  и

96-А-70-70-00-00А-

710А-А

.

1.

Распаковка ВКА-99МК

1.1.

Проверьте целостность пломб на контейнере с ВКА.

Вскройте отделение для техдокументации. Проверьте наличие документации.

1.2.

Вскройте контейнер.

1.2.1.

Снимите  верхнюю  крышку  (используйте  для  съема  такелажные  приспособления  из  СНО
самолета)

1.2.2.

Выполните наружную расконсервацию ВКА (

96-А-72-00-00-01А-820А-А)

,

1.2.3.

Проверьте крепление ВКА-99МК, наличие пломб,

1.2.4.

Распакуйте одиночный комплект ЗИП, гибкий вал, кожух и детали,

1.2.5.

Проверьте соответствие сопроводительной документации с наличием деталей и сборочных
единиц.

1.3.

Расконтрите  места  крепления  ВКА-99МК  к    основанию  контейнера.  Снимите  ВКА-99МК.
Съем ВКА-99МК производите такелажным приспособлением за рым-болты.

1.4.

Установите крышку контейнера на основание контейнера и закрепите ее.

Примечание.  При  температуре  окружающего  воздуха  ниже 0 °С  распаковку  производить

только после приобретения ВКА-99МК температуры помещения.

2.

Упаковка ВКА-99МК

2.1.

Произведите внешний осмотр ВКА-99МК.

2.2.

Упаковку ВКА-99МК производите в контейнер.

2.3.

Уложить чехол из пленки на стойку основания контейнера.

2.4.

Поместите ВКА-99МК на ферму контейнера (пальцы крепления ВКА-99МК пропустите через
пленку). Закрепите ВКА-99МК и законтрите.

Примечание. Подъем ВКА-99МК производите такелажным приспособлением за рым-болты.

2.5.

Опломбируйте места крепления ВКА-99МК.

2.6.

Выполните наружную консервацию ВКА-99МК (

96-А-72-00-00-02А-810А-А

).

2.7.

Укажите  в  сопроводительной  документации  дату  и  срок  консервации,  а  также  фамилию
лица, проводившего консервацию.







2.8.

Законсервированные  гибкий  вал,  кожух,  комплект  ЗИП  разместите  в  соответствующих
отделениях  контейнера.  Свободные  места  заполните  жгутами  парафинированной  бумаги.
Опломбируйте соответствующие отделения.

2.9.

Установите крышку контейнера и закрепите. Места крепления опломбируйте. Для установки
крышки используйте такелажные приспособления.

2.10.

Вложите  в  отделение  для  документации  контейнера  сопроводительную  документацию,
упаковочный лист. Крышку опломбируйте.

2.11.

На крышке контейнера напишите дату и срок консервации черной краской. Высота шрифта:
40 ... 50 мм. Законтрите отделение для документации проволокой и опломбируйте.
