1,3,6 – кронштейны,
2,4,5 – шарнирные подвески на кронштейнах,
7,8 – клапаны слива масла.

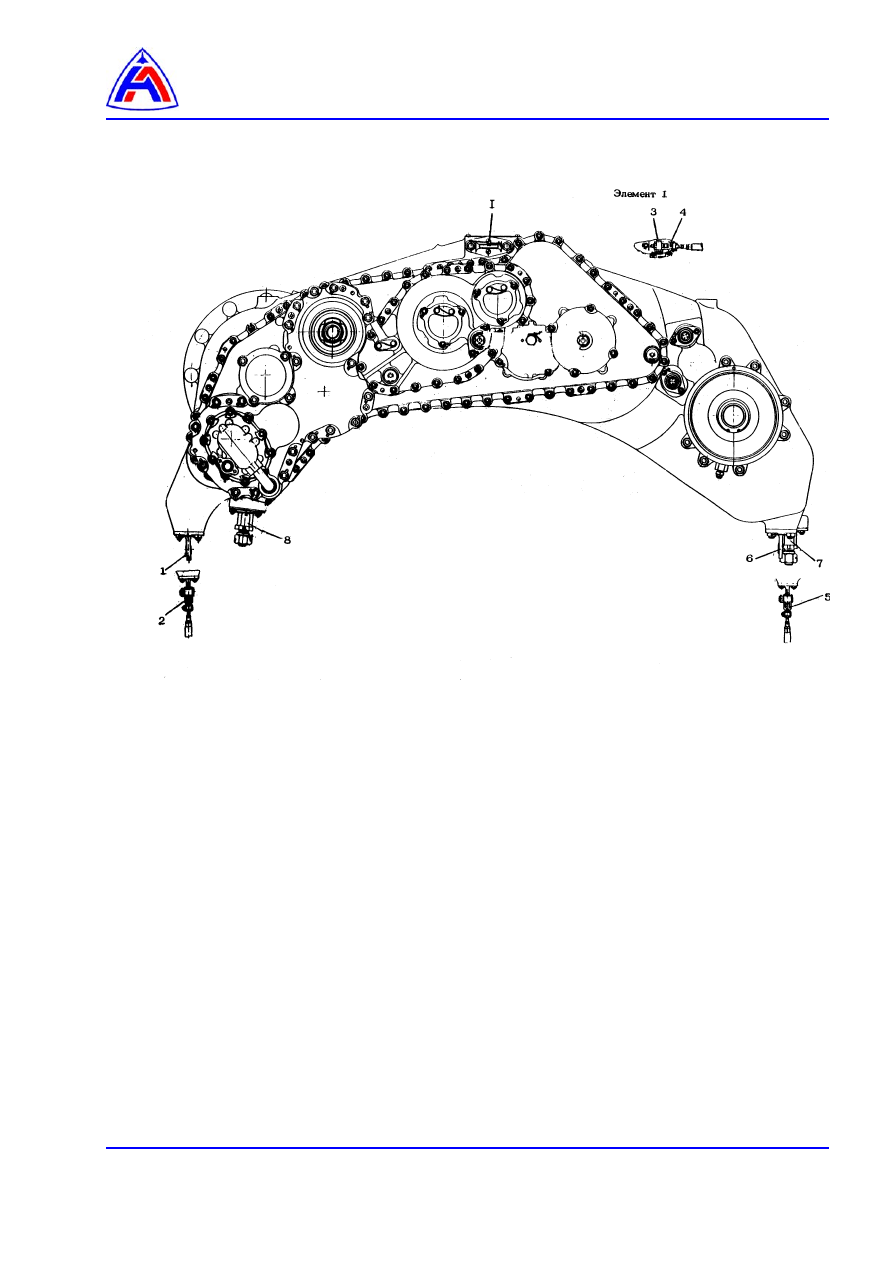

Рис. 3  Схема установки модуля выносной коробки агрегатов

(вид против Н.П.)

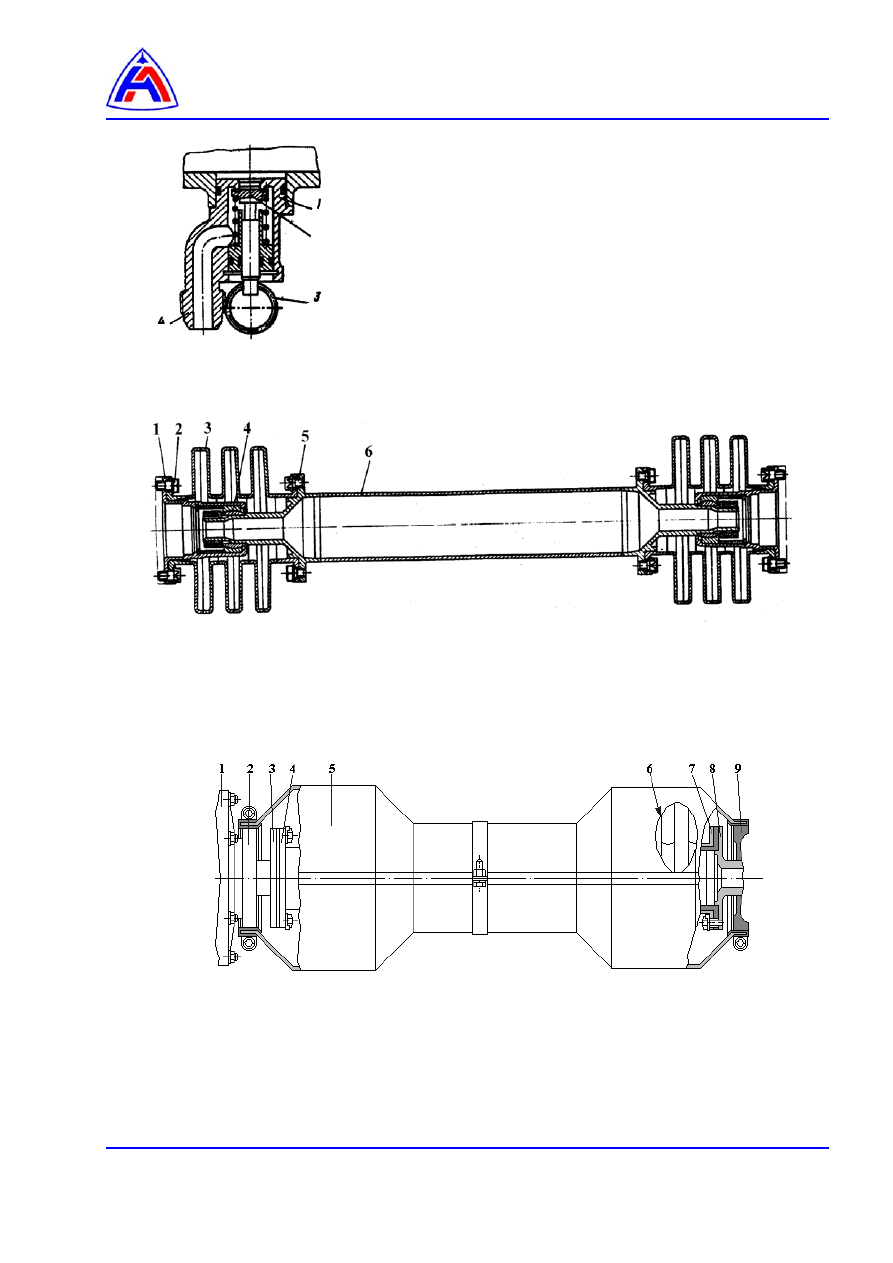

Рис. 5  Вал гибкий













Рис. 6   Кожух гибкого вала

1 – корпус,
2 – клапан,
3 – кольцо,
4 – штуцер крепления трубопровода системы

самолета.


Рис. 4   Клапан слива масла из ВКА

1 – цапфа,
2 – винт,
3 – блок, диафрагм,

4 – сфера,
5 – болт,
6 – вал.

1 – ВКА,
2,9 – опоры шарнирные кожуха,
3 – фланец вала ВКА,
4,7 – цапфы гибкого вала,

5 – кожух,
6 – окно смотровое,
8 – фланец вала КДА.

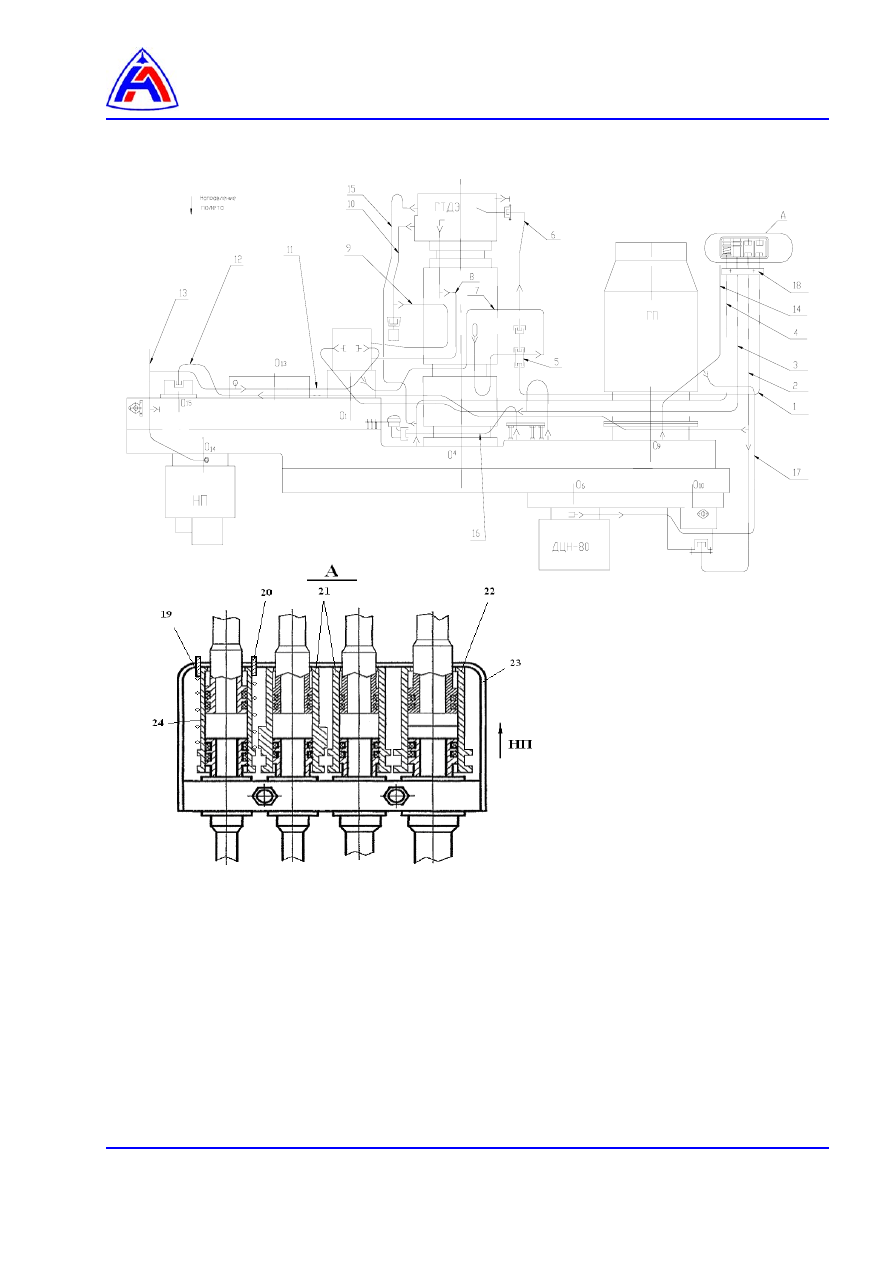

Рис. 7  Коммуникации выносной коробки агрегатов

(вид снизу)

1, 6 – трубопровод подвода масла к ГТДЭ,
2 – трубопровод откачки масла из ВКА,
3 – трубопровод подвода масла к ВКА,
4 – трубопровод суфлирования ВКА,
5 – клапан обратный,
7 – трубопровод дренажа ГТДЭ,
8, 9 – трубопровод замера Рм за ГТДЭ,
10, 16 – трубопровод откачки масла из ГТДЭ,
11 – трубопровод дренажа гибкого вала,

12 –  трубопровод откачки масла,
13, 14 –  трубопровод дренажа агрегатов,
15 – трубопровод стравливания воздушной пробки,
17 –  трубопровод дренажа ДЦН-80,
18 –  колодка для транспортировки,
19 –  втулка,
20 –  штырь,
21, 22, 24 – втулки телескопических соединений,
23 – рейка.







4.

Масляная система ВКА.

4.1.

Описание.

Система предназначена для охлаждения и смазки подшипников и зубчатых передач ВКА.
Маслосистема является частью маслосистемы двигателя.

Масляная система состоит из следующих систем:

−  системы нагнетания,

−  системы откачки,

−  системы суфлирования масляной полости ВКА.

4.1.1.

Система нагнетания предназначена для подачи масла под давлением к узлам.

4.1.2.

Система откачки предназначена для откачки масла из ВКА в маслобак.
Система включает откачивающие насосы (

2

 и

43, рис. 8

), обратный клапан (

44

),

термостружкосигнализатор (

23

и клапан-пробку (

7

).

4.1.2.1.  Откачивающие насосы (

2

 и

43

предназначены для откачки масла из ВКА. Они установлены

на корпусе ВКА. Насосы центробежно-шестеренного типа аналогичной конструкции. Каждый
состоит из корпуса (

1,  96-А-79-00-00-00А-000А-А, рис. 10

и крышки (

2

), отлитых из

алюминиевого сплава, двух стальных шестерен (

3

 и

4

) с крыльчатками. Насосы приводятся

во вращение от шестерни ВКА через рессору. Каждый насос снабжен заборником (

5

) с

защитной сеткой.

4.1.2.2.  Обратный  клапан  (

44,  рис. 8

)  и  (

96-А-79-00-00-00А-000А-А,  рис. 6

)  в  магистрали  откачки

масла  из  ГТДЭ  предназначен  для  предотвращения  попадания  масла  в  ГТДЭ.  Обратный
клапан установлен на ВКА. Давление открытия клапана не более 0,05 кгс/см

2

4.1.2.3.  Термостружкосигнализатор (

23, рис. 8

и (

96-А-77-75-00-00А-000А-А, пункт 1.3

) предназначен

для  выявления  разрушений  и  износов  деталей  ВКА  методом  улавливания  стальных
(ферромагнитных)  частиц,  смываемых  маслом  и  расплавления  вставки  при  высокой
температуре масла

4.1.2.4.  Клапан – пробка (

7, рис. 8

и (

96-А-79-00-00-00А-000А-А, рис. 14

установлен в магистрали

подвода масла от маслобака к ГТДЭ и предотвращает вытекание масла из маслобака при
замене ГТДЭ.

4.1.3.

Система суфлирования масляной полости ВКА служит для отвода воздуха из полости ВКА.
Система суфлирования включает центробежный суфлер (

9, рис. 8

)  и (

96-А-79-00-00-00А-

000А-А, рис. 18

).

4.1.3.1.  Центробежный суфлер предназначен  для суфлирования масляных полостей опор роторов и

ВКА. Центробежный суфлер установлен на КДА двигателя.

4.2.

Работа.
При запуске масло из маслобака через клапан-пробку (

7, рис. 8

поступает в маслосистему

ГТДЭ.  Откачиваемое  из  ГТДЭ  масло  проходит  через  фильтр  (

6

),  обратный  клапан  (

44

)  и

сбрасывается  в  ВКА.  Масло  из  ВКА  откачивается  насосами  (

2

)  и  (

43

).  Масло  из  ВКА

проходит через  термостружкосигнализатор (

23

и поступает в маслобак.
