1.

Общие сведения.

1.1.

Гидравлические коммуникации выносной коробки агрегатов (ВКА) представлены на

рис. 7

.

Электрические  коммуникации  выносной  коробки  агрегатов  (ВКА)  представлены  на



96-А-72-

00-00-01А-050А-А, рис. 3.

1.2.

Модуль выносной коробки агрегатов предназначен:

−

для  передачи  вращательного  движения  на  агрегаты  самолета  от  КДА  при  работе
двигателя,

−

для передачи вращательного движения от ГТДЭ на агрегаты самолета и через КДА на
ротор высокого давления (РВД) при запуске двигателя на земле,

−

для размещения и крепления агрегатов самолета.

1.3.

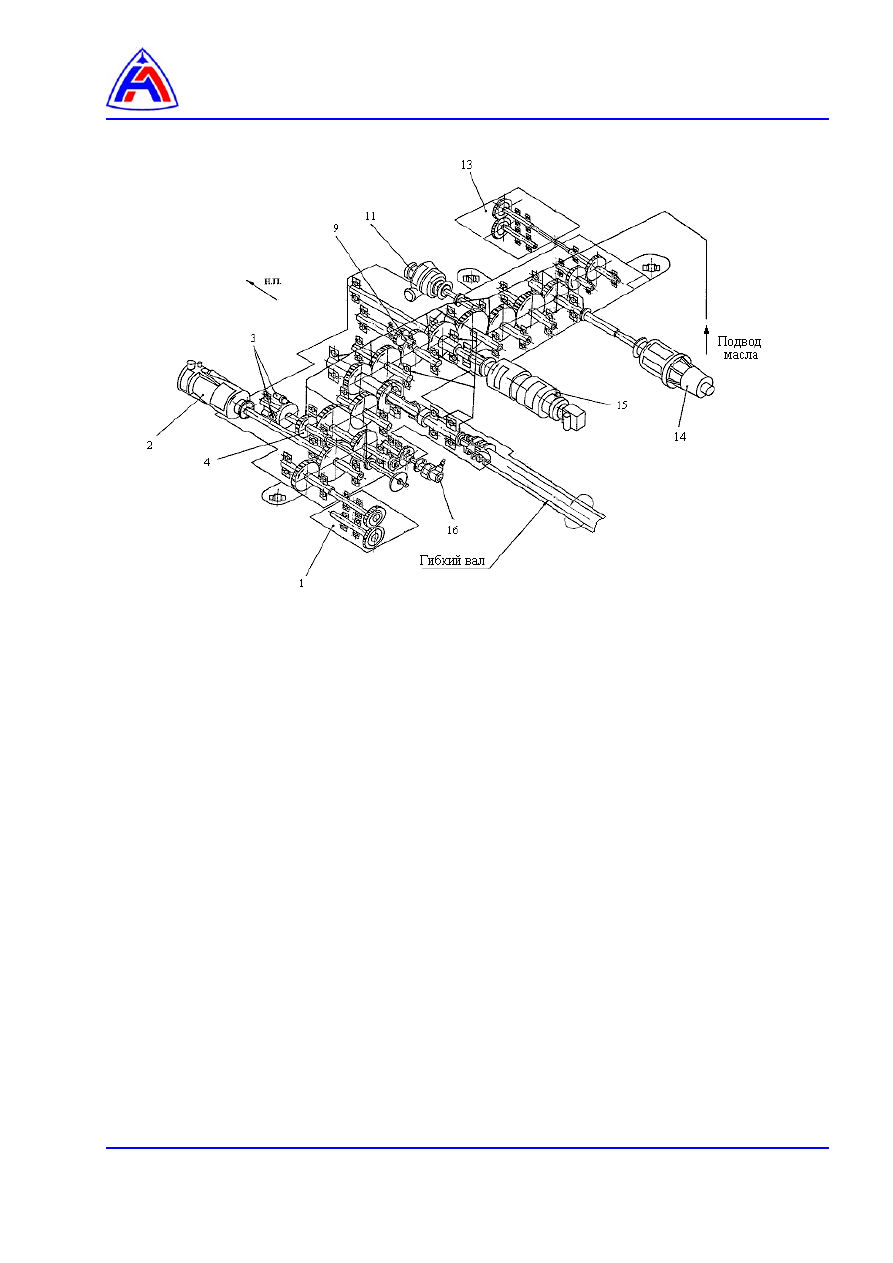

На ВКА (

рис. 1

) размещены:

−

газотурбинный двигатель,

−

два откачивающих масляных насоса (

1

) и (

13

),

−

гидронасос (

2

),

−

два датчика частоты вращения частотных (

3

),

−

топливоподкачивающий центробежный насос (

11

) топливной системы самолета,

−

генератор переменного тока с гидроприводом постоянной частоты вращения (

14

),

−

датчик частоты вращения индукционный (

16

),

−

электрические коммуникации ВКА (

96-А-72-00-00-01А-050А-А, рис. 3

),

−

коммуникации (

рис. 7

).

1.4.

Основные технические данные.

1.4.1.

Ресурс – по паспорту ВКА.

1.4.2.

Компоновка ВКА обеспечивает взаимозаменяемость при установке в левый и правый отсеки
самолета.

1.4.3.

Сорт масла применяется тот же, что и на двигателе (

96-А-72-0-00-00А-112А-А, пункт 11.2

).

1.4.4.

Учет  наработки  ВКА  производиться  по  общей  наработке  двигателя  с  момента  начала  их
совместной работы. В случае разукомплектования ВКА с двигателем на самолете запишите
в паспорт ВКА общую наработку.

При  эксплуатации  с  различными  двигателями  наработка  ВКА  подсчитывается  как  сумма
наработок ВКА с каждым двигателем.

1.5.

Общие указания по эксплуатации ВКА.

1.5.1.

Правила работы с маслами изложены в

96-А-72-00-00-00А-012А-А



1.5.2.

Информация о консервации и расконсервации ВКА изложена в модулях

96-А-72-00-00-01А-

800А-А

,

96-А-72-00-00-00А-810А-А

,

96-А-72-00-00-02А-810А-А

,

96-А-72-00-00-00А-820А-А

,

96-

А-72-00-00-01А-820А-А



15.3.

Информация о хранении ВКА изложена в разделе

96-А-72-00-00-00А-800А-А

.

1.5.4.

Ручная прокрутка РВД производится через гнездо ручной прокрутки (

9, рис. 1

) и



96-А-72-00-

00-00А-320А-А

.







2.

Описание.

2.1.

ВКА  связана  с  КДА  гибким  валом  (

рис. 5

).  Конструкция  гибкого  вала  позволяет

компенсировать несоосность и перекос осей соединяемых валов ВКА и КДА.

2.2.

ВКА размещается в отсеке двигателя перед КДА (по направлению полета). Схема установки
ВКА  приведена  на

рис. 3

.  ВКА  крепится  с  помощью  двух  кронштейнов  (

1

)  и  (

6

).  В  местах

подвески ВКА имеет свободу перемещения в поперечном направлении. Для фиксации ВКА в
продольном и поперечном направлениях в верхней части ВКА имеется кронштейн (

3

).

Масса ВКА с агрегатами < 220 кг, без агрегатов – (98

+3

) кг.

2.3.

Гибкий  вал  состоит  из  цапф  (

1,  рис. 5

)  с  фланцами,  двух  блоков  диафрагм  (

3

)  и  вала  (

6

).

Блоки  диафрагм  с  цапфами  и  средней  частью  вала  скреплены  по  фланцам  болтами  (

5

).

Кроме того, цапфы шарнирно связаны со средней частью вала сферами (

4

). Фланцы цапф (

4



и

7,  рис. 6

)  крепятся  соответственно  к  фланцам  ВКА  и  КДА  (

3  и  8

).  Снаружи  гибкий  вал

закрыт  разъемным  кожухом  (

5

).  Кожух  устанавливается  на двух  шарнирных  опорах (

2  и  9

).

На опоре (

2

) кожух фиксируется в осевом и окружном направлениях, а на опоре (

9

) сфера

проскальзывает  по  цилиндрической  поверхности.  Через  смотровое  окно  (

6

)  в  кожухе

контролируется выбег РВД.

2.4.

В  нижних  точках  ВКА  установлены  два  клапана – (

7

  и

8,  рис. 3

)  слива  масла  из  ВКА.

Конструкция клапана показана на

рис. 4

.



3.

Работа ВКА.

3.1.

Передача мощности идет по кинематическим цепям ВКА и гибкому валу от ГТДЭ к агрегатам
и двигателю (или от двигателя к агрегатам) в соответствии с режимом работы.

3.2.

Кинематическая  цепь  ВКА,  соответствующая  запуску,  работе  или  авторотации  двигателя
приведена  на

рис. 2

.  При  запуске  крутящий  момент  через  шестерню  (

18

)  передается  на

шестерни  (

15)

  и  (

8

),  а  далее  через  ряд  цилиндрических  шестерен - к  агрегатам  ВКА  и  на

гибкий вал.
При работе двигателя или авторотации крутящий момент от гибкого вала через привод  (

2

),

рессору (

22

), шестерню (

7

) и далее через цилиндрические шестерни передается к агрегатам

ВКА.

3.3.

Крутящий  момент  от  ВКА  к  КДА  и  от  КДА  к  ВКА  передается  гибким  валом  (

рис. 5

)  через

блоки диафрагм (

3

) и среднюю часть вала (

6

). Несоосность и перекос фланцев КДА и ВКА

относительно  друг  друга  компенсируется  деформацией  в  блоках  диафрагм.  Отклонения
линейных  размеров  между  КДА  и  ВКА  и  температурные  расширения  компенсируются
линейным перемещением вала (

6

).

3.4.

Соединение масляных трубопроводов двигателя и ВКА (

рис. 7

).

Четыре  трубопровода  масляной  системы  от  двигателя  к  ВКА  соединяются  посредством
быстроразъемного  узла.  Каждая  пара  трубопроводов  соединяется  телескопическими
втулками  (

24

,

21

,

22

).  Все  четыре  пары  трубопроводов  закреплены  общей  контровочной

рейкой (

23

). В собранном положении штыри (

20

) втулки (

19

) должны войти в отверстия рейки

(

23

).



















1,13 – откачивающие маслонасосы,
2 – гидронасос,
3 – датчик частоты вращения частотный,
4 – индуктор,
9 – гнездо прокрутки РВД,
11 – топливоподкачивающий центробежный насос,
14 – генератор,
15 – ГТДЭ,
16 – датчик частоты вращения индукционный.

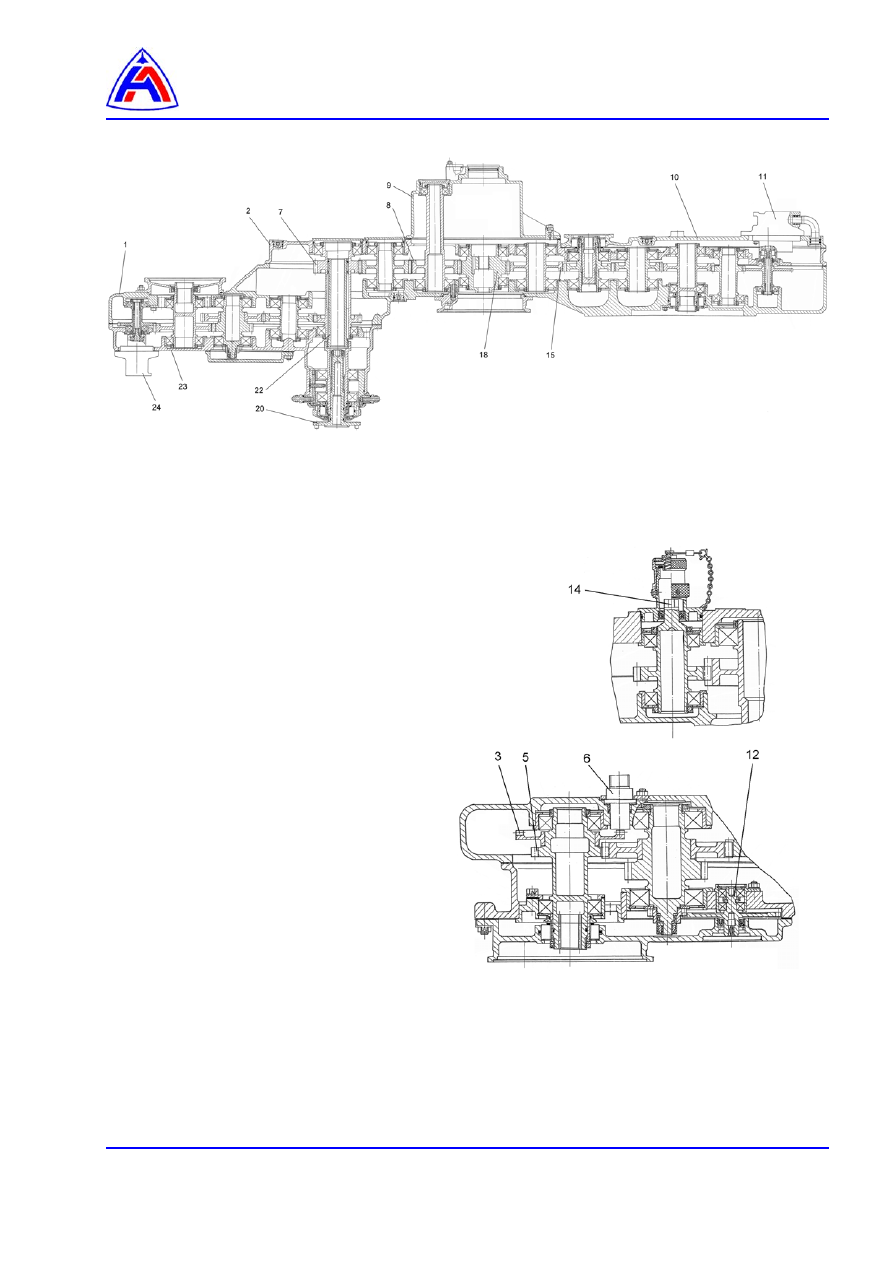

Рис. 1    Модуль выносной коробки арегатов

(Кинематическая схема)


















1, 2, 9, 10 – крышка,
23 – корпус,
3 – индуктор,
4 – штифт,
5, 7, 8, 15 – шестерни,
6 – датчик частоты вращения,
22 – рессора,
11, 24 – откачивающие маслонасосы,
12 – привод датчика оборотов,
14 – ручная прокрутка,
18 – шестерня привода ГТДЭ,
20 – привод гибкого вала.




















Рис. 2    Модуль выносной коробки агрегатов
