1

2

3

4

5

6

7

8

9

45

44

43

42

23

в маслобак

от маслоагрегата

из маслобака

КД

А

ВКА

ГТДЭ




1 – ВКА-99МК,
2 – откачивающий насос,
3 – кран слива масла,
4 – жиклер в трубе стравливания воздушной пробки,
5 – турбостартер,
6 – фильтр тонкой очистки масла,
7 – клапан – пробка,
8 – редуктор датчиков РНД,
9 – центробежный суфлер,
23 – термостружкосигнализатор,
42 - кран слива масла,
43 – откачивающий насос,
44 – обратный клапан,
45 – клапан предохранительный фильтра,



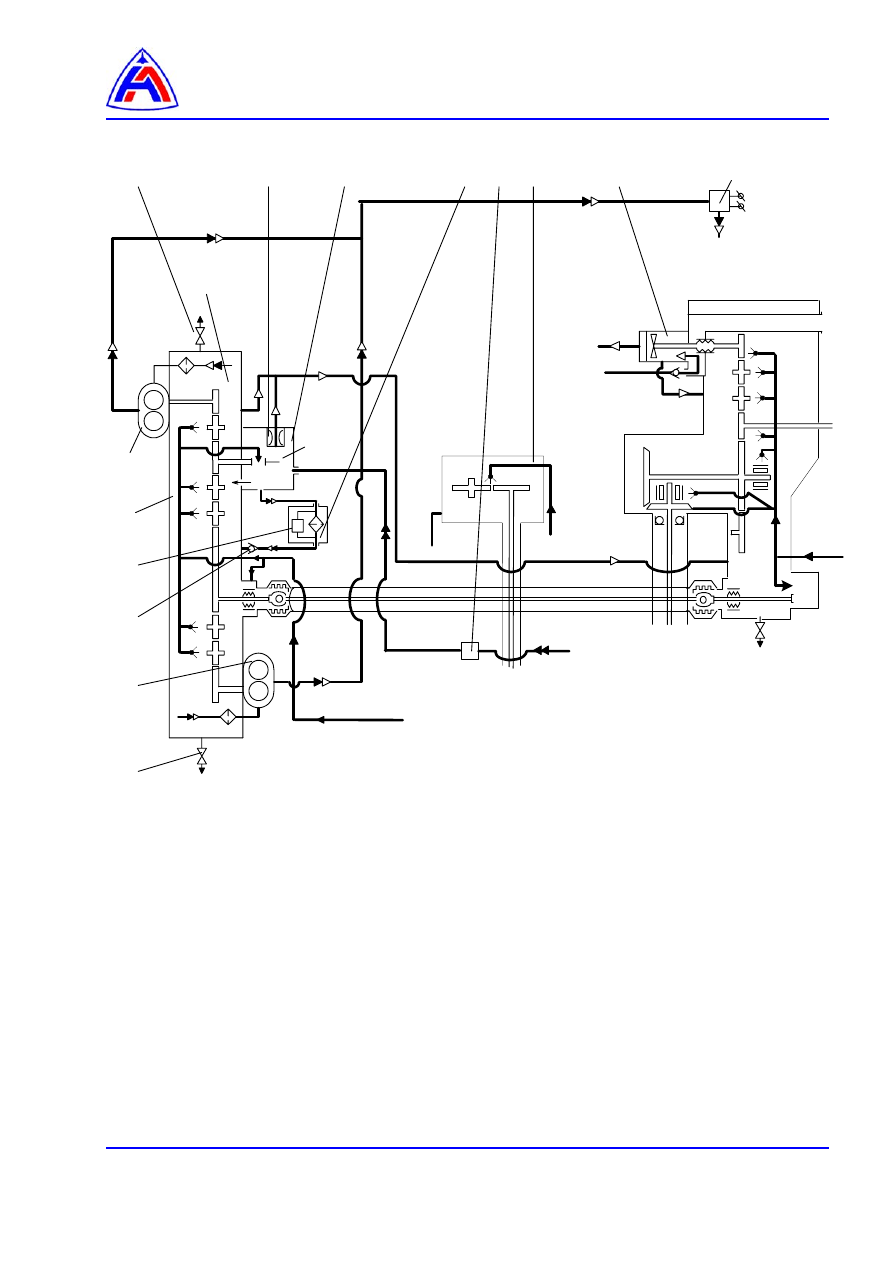

Рис. 8    Масляная система ВКА









Контроль состояния подшипников привода гибкого вала ВКА.



Содержание



Ссылки ……………………………………………………………………………………………..…….

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Условия обеспечения безопасности …………………………………………………………

1





Процедура ……………………………………………………………………………………………….

2



 1

Общие сведения ………………………………………………………………………………….

2



 2

Подготовительные работы ……………………………………………………………………..

2



 3

Контроль состояния подшипника 76-208Р …………………….……………………………

3



4

Заключительные работы ……………………………………………………………………….

3





Перечень рисунков

 1

Контроль состояния подшипников (76-208Р) ВКА ………….…………..………………….

4





Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

30-И-83-20-00-00А-310А-А



Проверка правильности установки ВКА относительно двигателя с
помощью приспособления

96-А-72-00-00-00А-369А-А

Измерение вибрации ВКА и ГТДЭ

96-А-83-00-00-00А-920А-А

Гибкий вал. Демонтаж и монтаж.

96-А-83-00-00-01А-920А-А

Привод гибкого вала ВКА. Демонтаж и монтаж.

96-А-AF-10-00-00А-000А-А

Виброметр диагностический «ВАДИМ». Руководство по эксплуатации.



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Виброметр диагностический
  «ВАДИМ»  6398-5630

 1



Рукоятка   6442-1663 МН-5

1


Материалы, расходные материалы и неремонтируемые изделия: нет.

Запасные части: нет

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности










Процедура:

1.

Общие сведения (

рис.1

)

1.1.

Контроль состояния подшипников (

3

)  привода гибкого вала ВКА производится при помощи

диагностического  прибора  «ВАДИМ» (ВиброАкустический  Диагностический  Индикатор
Машин).

1.2.

Настоящая методика позволяет производить контроль:

−  на ВКА снятой с самолёта,
−  на ВКА, установленной на самолёте.

2.

Подготовительные работы.

2.1.

Обесточьте и заземлите самолёт.

Откройте люк АГРЕГАТЫ ВКА (

30-И-11-22-00-00А-031А-А

).

2.2.

Демонтируйте гибкий вал ВКА (

96-А-83-00-00-00А-920А-А

).

2.3.

Вверните в одно из отверстий хвостовика (

1

) рукоятку (

5

).

2.4.

Подготовьте к работе прибор «ВАДИМ».

2.4.1.

Установите переключатель (

12

) в положение 1:1, (

рис. 1, 96-А-AF-10-00-00А-000А-А

).

2.4.2.

Подключите вибродатчик (

7

) к разъёму (

10

) и головные телефоны к разъёму (

9

).

Примечание. Разъём (

9

) для головных телефонов может также использоваться для записи

полученных  результатов  виброакустического  контроля  подшипников  на
магнитофон (документирование, расшифровка и хранение).

2.4.3.

Включите  прибор,  нажав  кнопку  (

1

) «вкл».  Прибор  готов  к  работе  через 15 с  после

включения.



Время  непрерывной  работы  прибора  после  включения 4…5 мин  до

автоматического  выключения.  Повторное  включение  можно  производить  сразу  после
самовыключения прибора.

2.4.4.

Нажмите  кнопку  (

2

) «Контроль  питания».  Убедитесь  в  том,  что  показания  светодиодного

индикатора (

4

) более 70 делений.

Если  при  контроле  питания  показания  светодиодного  индикатора  (

4

)  будут  менее 70

делений,  произведите  подзарядку  аккумуляторов  прибора  при  помощи  зарядного
устройства  (прилагается  к  прибору).  Зарядное  устройство  подключите  к  разъёму  (

10

)

вместо вибродатчика (

7

).

Примечание: - Время  непрерывной  работы  прибора  без  его  подзарядки – не  менее 6

часов.

−  Подзарядку аккумуляторов прибора «ВАДИМ» производите от сети ~220

В  - не более 8 часов.

2.4.5.

Нажимая  кнопку  (

3

)  и,  контролируя  по  светодиодному  индикатору  (

5

),  установите

переключатель полосовых фильтров в положение «F

2

» (от 100 до 500 Гц).

2.4.6.

Легко постучите пальцем по вибродатчику (

7

).

Убедитесь:

−  в  работоспособности  датчика  и  прибора  (по  изменению  светодиодного  индикатора  (

4

)

уровня вибрации),

−   в прослушивании характерных ударных вибросигналов через головные телефоны.

2.4.7.

Прижмите  рукой  вибродатчик  (

7

)  сверху  к  фланцу  муфты  отключения  ВКА  (место  «М»

установки вибродатчика на

рис. 1

).







2.4.8.

После установки вибродатчика, выдержите паузу до затухания (успокоения) возбужденного
светодиодного индикатора  (

4, рис. 1, 96-А-AF-10-00-00А-000А-А

)   уровня вибрации.

ВНИМАНИЕ.  –  При проведении виброакустического контроля подшипников 76-208Р

привода гибкого вала ВКА при помощи прибора «ВАДИМ», избегайте помех
в виде посторонних шумов и ударов по корпусам самолёта, двигателя и
ВКА.

−  Не  допускайте  перемещения  (сдвига  вибродатчика

7

)  прибора  по  фланцу

ВКА.

3.

Контроль состояния подшипника 76-208Р.

3.1.

При помощи рукоятки (

5, рис. 1

)  плавно произведите раскрутку хвостовика (

1

) ВКА против

часовой стрелки (на себя) до скорости вращения ~1об/с

3.2.

Удерживая постоянно заданную частоту вращения (~1об/с) в течение 5…10 с, определите и
зафиксируйте  по  светодиодному  индикатору  (

4,  рис. 1, 96-А-AF-10-00-00А-000А-А

)

максимальную величину уровня вибрации.
Если подшипники 76-208Р находятся в удовлетворительном  состоянии, максимальная
величина уровня вибрации не должна превышать 35 единиц по прибору «ВАДИМ».

3.3.

Если максимальная величина уровня вибрации превысила допустимую величину,
произведите замену привода гибкого вала 104.06.68.200  ВКА (

96-А-83-00-00-01А-920А-А

).



4.

Заключительные работы

4.1.

Отсоедините вибродатчик (

7, рис. 1, 96-А-AF-10-00-00А-000А-А

), головные телефоны и

уберите их в чехол для переноски и защиты прибора «ВАДИМ».

4.2.

Уложите в транспортировочный футляр прибор «ВАДИМ» (вибродатчик, головные телефоны
и зарядное устройство).

4.3.

Выверните из отверстия хвостовика (

1, рис. 1

) рукоятку.

4.4.

Проверьте установку ВКА относительно двигателя (

30-И-83-20-00-00А-310А-А

).

Результаты соосности гибкого вала запишите в паспорт ВКА.

4.5.

Установите гибкий вал (

96-А-83-00-00-00А-920А-А

), совместив метки на фланцах ВКА, КДА,

гибкого вала.

4.6.

Замерьте уровень вибрации ВКА и ГТДЭ (

96-А-72-00-00-00А-369А-А

).

4.7.

Закройте люки самолёта (

30-И-11-22-00-00А-031А-А

).

4.8.

О проведенной работе сделайте запись в паспорте ВКА.
