Двигатель АЛ-31ПФ. Руководство - часть 220









Гибкий вал.



Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………..

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2



4

Заключительные работы ……………………………………………………………………….

3



Перечень рисунков

 1

Гибкий вал. Демонтаж и монтаж …………………………….………………………………..

4





Ссылки:

Модули данных,

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

30-И-83-20-00-00А-310А-А



Проверка правильности установки ВКА относительно двигателя с
помощью приспособления

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-72-00-00-00А-369А-А

Измерение вибрации ВКА и ГТДЭ

96-А-70-70-00-00А-710А-А

Контровка соединений узлов, агрегатов

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж


Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Проволока  ГОСТ 18143-72:

0,8-ТС-12Х18Н10Т




1 м

Шайба 8-Бп-ОСТ1 34527-80



8 шт.

Винт  8-16-СР ОСТ 1 31504-80



8 шт.

Пленка полиэтиленовая
   ГОСТ 10354-82



0,2 м

2





Шпагат технический
   ГОСТ 17308-88

 0,5

м

Бензин-растворитель (НЕФРАС  С2-80/120)
ТУ 38.401-67-108-92

 0,5

л

Салфетки  х/б

 2

шт.


Запасные части: нет









Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности







Процедура:

1.

Подготовительные работы

1.1.

Откройте на самолете люк  АГРЕГАТЫ ВКА  (

30-И-11-22-00-00А-031А-А

)

1.2.

Удалите  с половин кожуха (

4

) и (

17

)  грязь,  пыль  салфетками,   смоченными в  “Нефрасе”.

2.

Демонтаж     (

рис. 1

)

2.1.

При  демонтаже  резьбовых  соединений    руководствуйтесь    требованиями,  изложенными  в

96-А-70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

2.2.

Демонтаж кожуха гибкого вала.

2.2.1.

Отвинтите три винта (

1

), (

6

), (

10

).  Снимите шайбы (

5

)  и  хомуты  (

2

), (

11

), (

16

)

2.2.2.

Снимите половины кожуха (

4

) и (

17

),  снимите  с  фланца ВКА половины вкладыша (

22

).

На  фланцы  КДА  (

9

),  гибкого  вала  (

7

)  и  (

20

),  ВКА  (

21

)  нанесите  карандашом  или  краской

метки их взаимного расположения. Метки нанесите по прямой линии вдоль оси гибкого вала.

2.3.

Отвинтите винты (

18

) крепления фланца (3) гибкого вала  к  фланцу  хвостовика ВКА.

2.4.

Отвинтите  винты (

14

)  крепления фланца (

7

)  гибкого вала к фланцу (

9

) хвостовика КДА.

2.5.

Отожмите  фланец  хвостовика  КДА (

9

)  к  КДА.

Выведите  два штифта (

8

)  из  фланца (

7

)  гибкого вала  и  снимите  гибкий вал.

2.6.

Снимите с фланца КДА (

9

) втулку (

12

).

2.7.

Осмотрите  гибкий вал  и  стыкуемые  поверхности  фланцев  ВКА  и  КДА. Механические
повреждения не допускаются.

2.8.

Установите на фланцы (

7

), (

20

)  гибкого вала  заглушки. Заглушки закрепите винтами (

14

),

(

18

).

При отсутствии заглушек закройте фланцы (

7

), (

20

)  полиэтиленовой пленкой и  обвяжите ее

шпагатом.

3.

Монтаж

3.1.

При монтаже резьбовых соединений  руководствуйтесь  требованиями, изложенными в

96-А-

70-70-00-00А-920А-А

 и

96-А-70-70-00-00А-710А-А

.

3.2.

Снимите  полиэтиленовую пленку  или  заглушки  с  фланцев ВКА.

3.3.

Проверьте  установку ВКА  по положению  фланца (

21

) ВКА  относительно фланца КДА (

9

)

(

30-И-83-20-00-00А-310А-А

).

3.4.

Установите  втулку  (

12

)  на  фланец  КДА  конической  частью  в  сторону  гибкого  вала,

совместив  прорезь втулки (

12

)  со штуцером  дренажа  привода гибкого вала

3.5.

Отожмите фланец (

9

) хвостовика КДА к КДА.  Состыкуйте фланцы (

7

), (

20

)  гибкого вала с

фланцем (

9

) хвостовика КДА  и  фланцем (

21

) хвостовика ВКА, при этом обеспечьте:









− стыковку  фланца (

20

) гибкого вала,  имеющего клеймо  “ВКА”  с  фланцем (

21

) хвостовика

ВКА,

− совмещение  отверстий    на    фланцах  (

7

)  и  (

20

)  гибкого  вала    со  штифтами    (

8

), (

3

)  на

фланцах (

9

) и (

21

) хвостовиков КДА и ВКА,

− совмещение меток на сопрягаемых фланцах, нанесенных согласно пункту

2.2.2.



Примечание. В случае монтажа гибкого вала (после замены двигателя, ВКА, гибкого вала),

прежние метки  на  сопрягаемых фланцах удалите.

3.6.

Закрепите  фланцы  (

7

), (

9

)  и  (

20

), (

21

)  винтами  (

14

)  и  (

18

).  Под  винты  подложите

контровочные шайбы (

15

), (

19

).

Затяните  винты  с  моментом  М

кр

 = (2,2

+0,3

) кгс

⋅м

3.7.

Проконтролируйте  размер “В”  между  торцом  всех  четырех  винтов  и  фланцем крышки
КДА.
Размер  “В”  должен  быть  равным  (10,5

5

,

10

0

,

1

+

−

) мм.

3.8.

Законтрите  винты (

14

), (

18

)  шайбами (

15

), (

19

).

3.9.

Монтаж  кожуха  гибкого  вала

3.9.1.

Установите  на фланец ВКА половины вкладыша (

22

)  конической частью  в  сторону гибкого

вала,  совместив отверстие  со  штифтом (

24

)

3.9.2.

Установите половины  кожуха (

4

), (

17

)  таким образом,  чтобы  штифт (

24

)   прошел  в

отверстие  на  кожухе.

3.9.3.

Закрепите  половины  кожуха (

4

), (

17

)  хомутами  (

2

), (

11

), (

16

),     при этом:

-  отверстие на хомуте (

2

)  совместите  со  штифтом (

24

),

-  окружное положение хомутов (

11

), (

16

) произвольное,

-  под винты (

1

), (

6

), (

10

)  подложите шайбы (

5

).

3.9.4.

Затяните винты (

1

), (

6

), (

10

)  с моментом М

кр

 = (0,3+0,05) кгс

⋅м).

В  местах  установки  хомутов  (

2

), (

11

)  обеспечьте    прилегание    половин  (

4

), (

17

)  хомута  к

половинкам  вкладыша (

22

)  и  к втулке (

12

)  затяжкой винтов (

1

), (

10

).

Примечание.  Допускается  зазор  между  половинками  (

4

)  и  (

17

)  кожуха  не  более 1,5 мм  в

местах    расположения    вкладыша  (

22

)  и    втулки  (

12

).  В    остальных    местах

допускается  местный  зазор  до 3 мм.

3.9.5.

Законтрите  винты  (

1

), (

6

), (

10

)  проволокой.

4.

Заключительные работы

4.1.

Осмотрите двигательный отсек.

4.2.

Выполните контроль  вибраций ВКА и ГТДЭ (

96-А-72-00-00-00А-369А-А

)  .

4.3.

Закройте  люки самолета.

4.4.

Запишите  в  формуляр  самолета  размер  “В”,  измеренный по пункту 3.7.

.

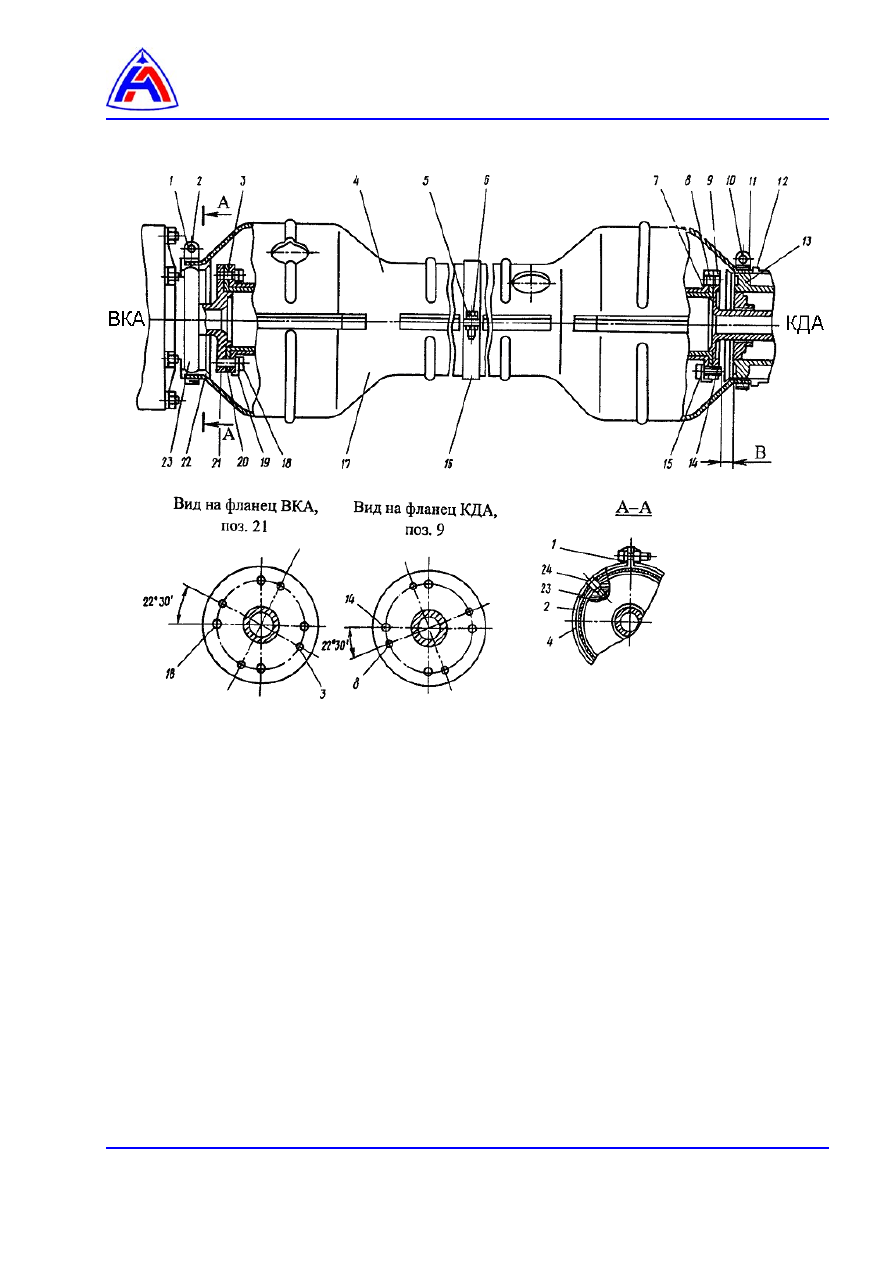

1, 6, 10, 14, 18   -   винт,
2, 11, 16     -    хомут,
3, 8, 24       -    штифт,
4, 17           -    половина кожуха,
5                 -    шайба,
7, 20           -    фланец гибкого вала,
9                 -    фланец хвостовика КДА,
12               -    втулка,
13               -    крышка КДА,
15, 19         -    шайба контровочная,
21               -    фланец хвостовика ВКА,
22               -    вкладыш,
23               -    крышка ВКА.




Рис. 1   Гибкий вал. Демонтаж и монтаж.
