Двигатель АЛ-31ПФ. Руководство - часть 194




















1 –неподвижный корпус ПУ,
2 – подвижный корпус ПУ,
3 – шкворень,
4 – гидроцилиндры ПУ,
5 – уплотнительное кольцо,
6 – вставка,
7 – вилка,
8 – тяга,
9 – наружное кольцо,
10 – створка,
11 – пластинчатая пружина,
12 – сферическое кольцо,
13 – пневмопереброс,
14 – рычажный механизм обратной связи РС,
15 – гидропереброс,
16 – рычаг обратной связи ПУ к ЭГР-4ВТ1,
17 – тяга,
18 – датчик положения ПРС (ДБСКТ),
19 – V - образная пружина.



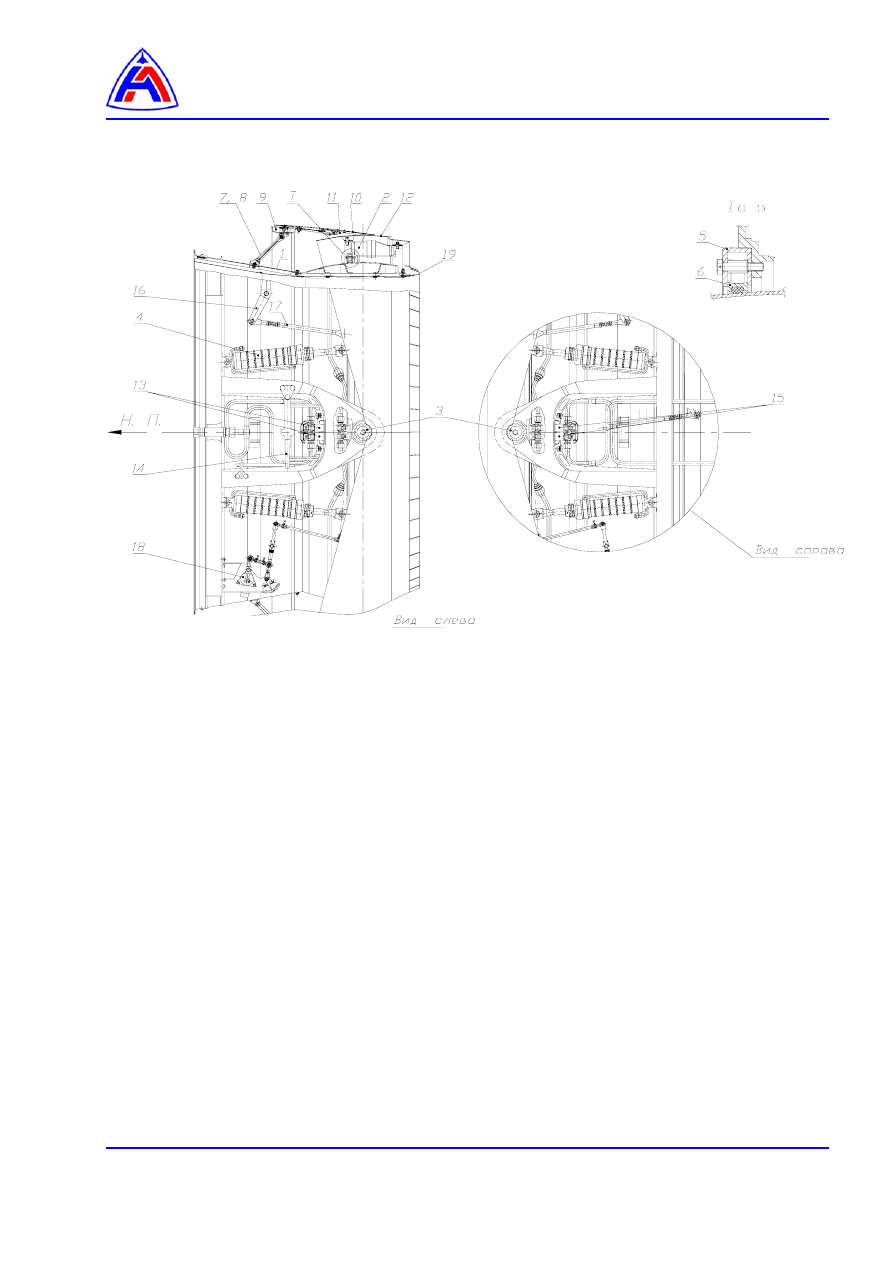

Рис. 2   Поворотное устройство


















1 – корпус РС,
2 – створка,
3 – проставка,
4 – гидроцилиндр,
5 – траверса,
6 – рычаг,
7 – телескопический упор,
8 – кронштейн (рычаг),
9 – тяга,
10 – пневмоцилиндр,
11 – внешняя створка,
12 – ограничитель,
13 – надстворка,
14 – проставка надстворки,
15 – тяга,
16 – проставка внешней створки.

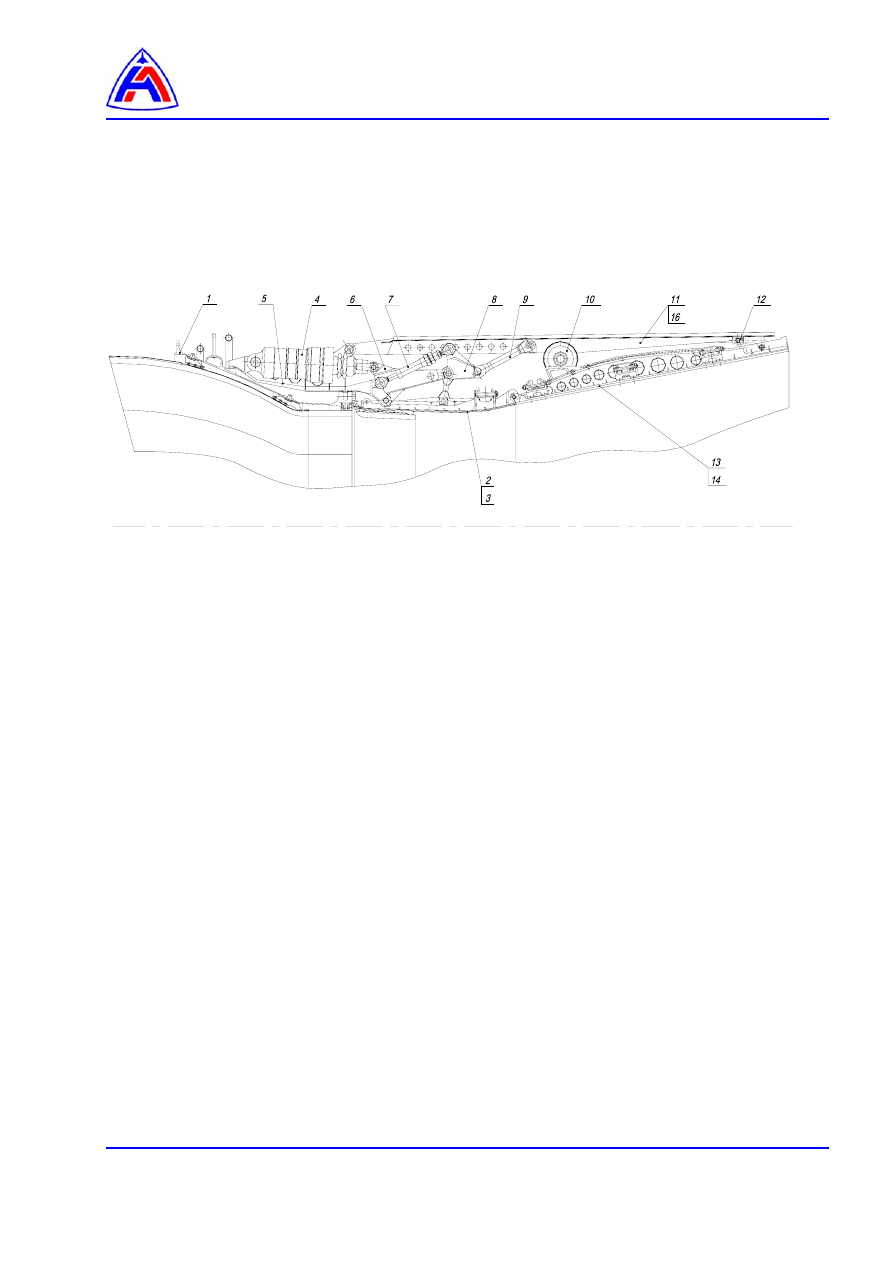

Рис. 3   Реактивное сопло










96ФП.РЭ2

96-А/АМР-00-Р

Ремонт деталей реактивного сопла


Содержание



Ссылки ……………………………………………………………………………………………..….



Предварительные требования …………………………………………………………………….





Вспомогательное оборудование ……………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Условия обеспечения безопасности …………………………………………………………

1





Процедура ……………………………………………………………………………………………..

 1

Осмотр РС ……………………………………………………………………………………….

 2

Засверловка трещин………………. …………………………………………………………

 3

Зачистка оплавлений, обгаров ……………………………………………………………..

 4

Детали не подлежащие ремонту ……………………………….………………………….

3



Перечень рисунков

 1

Допустимые нормы повреждений РС ……………………………..………………………..

4





Ссылки:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-72-00-00-01А-311А-А

Осмотр двигателя со стороны воздухозаборника, реактивного сопла и
через эксплутационные люки

96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3

96-А-72-80-00-00А-000А-А

Поворотное реактивное сопло. Описание и работа.

96-А-72-80-00-00А-920А-А



Элементы реактивного сопла. Демонтаж и монтаж.



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Гидроустановка ГУ-3




Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Сверла: Ø 3 мм, Ø 5 мм,
материал Р18Ф2КМВТЮ (или ВК-6, ВК-8)



По потребности


Запасные части: нет

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности









96ФП.РЭ2

96-А/АМР-00-Р

Процедура:

ВНИМАНИЕ!   1. ДОПУСКАЮТСЯ СЛЕДУЮЩИЕ ПОВРЕЖДЕНИЯ ЭЛЕМЕНТОВ РС БЕЗ ИХ

УСТРАНЕНИЯ:

ТРЕЩИНЫ НА ПЕРВОМ И ВТОРОМ ЭКРАНАХ (

14, 15, 96-А-72-80-00-00А-000А-

А, рис. 1

), - ДЛИНОЙ ДО 10 мм;

РАСТРЕСКИВАНИЕ НА ДНИЩАХ НАДСТВОРОК И ПРОСТАВОК НАДСТВОРОК
(

1, 2, рис. 1

), -  ДЛИНОЙ ДО 25 мм;

ПО ДВЕ ТРЕЩИНЫ НА ПРОСТАВКАХ СТВОРОК (

5

),  -  ДЛИНОЙ ДО 20 мм;

ПО ДВЕ ТРЕЩИНЫ НА ПЕРЕДНЕМ ТОРЦЕ ВНЕШНИХ СТВОРОК,  -  ДЛИНОЙ
ДО 15 мм;

ТРЕЩИНЫ НА ЭКРАНАХ СТВОРОК (

4

ДЛИНОЙ ДО 8 мм.

КОРОБЛЕНИЕ БОКОВЫХ КРОМОК ЭКРАНА СТВОРКИ (

4, рис. 1

),  -  ДЛИНОЙ

ДО 35 мм,  ВЫСОТОЙ    ДО 5 мм,  А  НА  ПЕРЕДНЕЙ  И  ЗАДНЕЙ    КРОМКАХ -
ВЫСОТОЙ  ДО 3 мм;

КОРОБЛЕНИЕ ЧЕТЫРЕХ ПРОСТАВОК НАДСТВОРОК (

5

),  -  ЗАЗОРОМ ДО 16

мм      И    ДО 12 мм  ОСТАЛЬНЫХ  (ЗАЗОР    МЕЖДУ  БОКОВЫМИ  КРОМКАМИ
ПРОСТАВОК И ПОЛОТНОМ НАДСТВОРОК);

2. ДОПУСКАЮТСЯ СЛЕДУЮЩИЕ ПОВРЕЖДЕНИЯ ЭЛЕМЕНТОВ РС С

УСТРАНЕНИЕМ ДЕФЕКТА:

а) ТРЕЩИНЫ  НА:

ПЕРВОМ ЭКРАНЕ (

14, 96-А-72-80-00-00А-000А-А, рис. 1

), - ДЛИНОЙ ДО 30

мм;

ВТОРОМ ЭКРАНЕ (

15

), ДЛИНОЙ ДО 20 мм;

НАДСТВОРКАХ (

2, рис. 1

),  -  ДЛИНОЙ ДО 40 мм;

ПРОСТАВКАХ НАДСТВОРОК (

1

),  -  ДЛИНОЙ ДО 35 мм;

ПРОСТАВКАХ СТВОРОК (

5

),  -  ДЛИНОЙ ДО  25 мм;

ЭКРАНАХ СТВОРОК (

4

),  -  ДЛИНОЙ ДО 15 мм,

ДЛЯ УСТРАНЕНИЯ ДЕФЕКТА ПРОИЗВЕДИТЕ ЗАСВЕРЛОВКУ ТРЕЩИН;

б) ОПЛАВЛЕНИЯ, ОБГАРЫ:

БОКОВЫХ  КРОМОК  ЭКРАНОВ  СТВОРОК  (

4

),  -  ДЛИНОЙ  ДО 35 мм,

ШИРИНОЙ ДО 8 мм;

БОКОВЫХ  КРОМОК  ПРОСТАВОК НАДСТВОРОК  (

5

), - ДЛИНОЙ  ДО 60 мм,

ГЛУБИНОЙ ДО 5 мм,

ДЛЯ  УСТРАНЕНИЯ  ДЕФЕКТА  ПРОИЗВЕДИТЕ    ЗАЧИСТКУ  ОПЛАВЛЕНИЙ,
ОБГАРОВ.



1.

Осмотр РС

1.1.

Осмотрите РС  (

96-А-72-00-00-01А-311А-А, п. 4, п. 5

).

1.2.

При  обнаружении  повреждений,  определите  их  размеры.  Если  размеры  повреждений  не
превышают допустимых значений, произведите соответствующий ремонт деталей.
