Двигатель АЛ-31ПФ. Руководство - часть 193







углы  до ± 15

°  от  нейтрального  положения  (знак "+" обозначает  отклонение  вниз,  знак ”-“

обозначает отклонение вверх).

Примечания: 1. Максимальные  углы  отклонения  ПРС  по  командам  СДУ  самолета

составляют ±14

°

°

.

2.  При  перестановке  ПРС  с  левого  двигателя  на  правый  и  наоборот

необходима  перестановка  рычажного    механизма    обратной  связи  РС
(

96-А-72-80-00-04А-920А-А

,

96-А-72-80-00-05А-920А-А

).

2.

Поворотное устройство. Описание

2.1.

Поворотное  устройство  состоит  из  неподвижного  корпуса  (

1,  рис. 2

)  и  подвижного  корпуса

(

2

).  Передний  фланец  неподвижного  корпуса  крепится  к  ответному  фланцу  фронтового

устройства при помощи 132 болтов. На заднем фланце неподвижного корпуса установлены
секции  экранов  (

14, 15, 16, 17, 18, рис. 1

)  тракта  охлаждения  с  уплотнительными V-

образными пружинами (

19, рис. 2

). Уплотнительные пружины контактируют со сферическими

экранами корпуса РС (

1, рис.  3

).

2.2.

Неподвижный корпус (

1, рис. 2

) шарнирно соединен с подвижным корпусом (

2

) при помощи

двух

шкворней

(

3

).

Поворот

подвижного

корпуса

относительно

неподвижного

осуществляется на углы до ±15

°

°

 при помощи двух пар гидроцилиндров (

4

). Гидроцилиндры

расположены  по  обе  стороны  от  горизонтальной  оси  ПУ.  Углы  отклонения  ПУ  ограничены
механическими упорами гидроцилиндров ПУ.

2.3.

На  переднем  фланце  подвижного  корпуса  (

2

)  закреплено  уплотнительное  кольцо  (

5

)  с

подвижными  в  радиальном  направлении  вставками  (

6

)  с  графитовыми  вкладышами.

Графитовые  вкладыши  поджаты  к  сферической  поверхности  неподвижного  корпуса  (

1

).

Уплотнительное  кольцо  (

5

)  служит  для  герметизации  тракта  охлаждения  между

неподвижным и подвижным корпусами.

2.4.

На неподвижном корпусе (

1

) при помощи вилок (

7

) и тяг (

8

) установлено наружное кольцо (

9

)

с шарнирно закрепленными на нем створками (

10

). Створки (

10

) при помощи пластинчатых

пружин  (

11

)  поджаты  к  сферическому  кольцу  (

12

).  Сферическое  кольцо  (

12

)  неподвижно

закреплено на подвижном корпусе (

2

).

2.5.

На сферическом кольце (

12

) расположены места крепления упругих элементов РС (

3, рис. 1

).

На наружном кольце (

9, рис. 2

) расположены места крепления упругих элементов ПУ (

4, рис.

1

).

2.6.

В зоне осей вращения ПУ расположены:
−  у  левого  (по  н.  п.)  шарнира,  пневмоперебросы  (

13,  рис. 2

)  и  рычажный  механизм  (

14

)

обратной связи РС,

−  у правого шарнира, гидроперебросы (

15

).

Пневмоперебросы  (

13

)  и  гидроперебросы  (

15

)  обеспечивают  подвод  рабочего  тела  к

органам  управления  РС  (гидроцилиндрам,  пневмоцилиндрам)  через  шарнирно-
телескопические соединения.

2.7.

В  верхней  части  ПУ  установлены  два  рычага  (

16

)  и  две  тяги  (

17

)  механической  обратной

связи с агрегатом управления вектором тяги ЭГР.

2.8.

В нижней части ПУ размещены два датчика (

18

) положения ПРС.

3.

Регулируемое реактивное сопло. Описание

3.1.

Регулируемое  реактивное  сопло  сверхзвуковое,  всережимное,  с  внешними  створками.  В
состав РС входят:

−  дозвуковое сопло с механизмом привода регулирования площади критического сечения

и синхронизирующим механизмом,







−  сверхзвуковое  сопло  с  механизмом  привода  регулирования  площади  среза  сопла  и

механизмом синхронизации,

−  внешние створки РС.

3.2.

Дозвуковое сопло

3.2.1.

Дозвуковое сопло состоит из корпуса РС (

1, рис. 3

) со сферическими экранами. На заднем

фланце  дозвукового  сопла  шарнирно  закреплены  шестнадцать  створок  (

2

)  с

установленными  между  ними  шестнадцатью  проставками  (

3

).  Створки  (

2

)  и  проставки (3)

образуют  сужающуюся  часть  сопла.  Передний  фланец  корпуса PC стыкуется  с  подвижным
корпусом (

2, рис. 2

) ПУ. В передней части проставки закреплен неподвижно штифт. Каждая

проставка передним концом свободно опирается на опорные буртики двух соседних створок.
На  задней  части  проставки  подвижно  закреплен  ограничитель,  который  в  свою  очередь
контактирует с теми же створками. Проставка имеет возможность смещаться в продольном
направлении в процессе изменения диаметра критического сечения сопла.

3.2.2.

Шестнадцать  гидроцилиндров  (

4,  рис. 3

)  с  шестнадцатью  рычагами  (

6

)  и  тридцатью  двумя

тягами  (

15

)  образуют  синхронизирующий  привод  дозвуковых  створок.  Рабочим  телом

гидроцилиндров  является  топливо.  Гидроцилиндры  и  рычаги  шарнирно  закреплены  на
траверсах  (

5

).  Траверса  неподвижно  закреплена  на  заднем  фланце  корпуса  РС.  Подвижно

траверса  закреплена  на  силовом  шпангоуте  корпуса  РС.  Штоки  гидроцилиндров  шарнирно
закреплены  на  рычагах.  Каждый  рычаг  тягами  (

15

)  шарнирно  связан  с  двумя  соседними

створками,  что  обеспечивает  синхронное  перемещение  створок.  Описание  гидроцилиндра
приведено в разделе

96-А-73-55-00-00А-000А-А

.

3.3.

Сверхзвуковое сопло с внешними створками

3.3.1.

Шестнадцать  надстворок  (

13

)  с  уплотняющими  их  шестнадцатью  сверхзвуковыми

проставками (

14

) образуют расширяющуюся сверхзвуковую часть сопла. Каждая надстворка

(

13

)  подвижно  соединена  со  створкой  (

2

).  Каждая  проставка  (

14

)  надстворок  подвижно

соединена  с  проставками  (

3

)  створок  и  тремя  подвижно  закрепленными  ограничителями

опирается  на  соседние  надстворки.  Ограничитель,  расположенный  у  заднего  торца
проставки,  обеспечивает  минимальное  перекрытие  боковых  кромок  надстворок  с
проставками при максимальной площади среза сопла.

3.3.2.

Шестнадцать  внешних  створок  (

11

)  с  уплотняющими  их  шестнадцатью  проставками  (

16

)

являются продолжением наружной части мотогондолы самолета. Внешние створки передней
частью шарнирно закреплены на траверсах (

5

). Задней частью внешние створки при помощи

кронштейнов  с  двумя  роликами  введены  в  направляющие  пазы  надстворок  (

13

).  Каждая

проставка  (

16

)  передней  частью  подвижно  соединена  с  проушинами  соседних  внешних

створок. Задней частью каждая проставка свободно опирается на те же соседние внешние
створки.  Ограничители  неподвижно  закреплены  на  кронштейнах  внешних  створок  с  их
внутренней  стороны.  Ограничители  ограничивают  перемещение  проставок  в  окружном
направлении.  Средней  частью  проставка  входит  в  пазы  соседних  внешних  створок.  Пазы
образованы  днищем  внешней  створки  и  неподвижно  закрепленным  на  нем  кронштейном-
ограничителем.

3.3.3.

Шестнадцать  кронштейнов  (

8

)  с  тридцатью  двумя  тягами  (

9

)  образуют  механизм

синхронизации  сверхзвуковой  части  сопла  и  внешних  створок.  Кронштейны  (

8

)  шарнирно

закреплены на рычагах (

6

) привода дозвуковых створок (

2

). Каждый кронштейн (

8

) тягами (

9

)

шарнирно  соединен  с  двумя  соседними  внешними  створками  (

11

).  Такая  конструкция

обеспечивает синхронное перемещение надстворок (

13

) через внешние створки.

3.3.4.

Шестнадцать пневмоцилиндров (

10

) образуют механизм регулировки площади среза сопла.

Пневмоцилиндры  попарно  (гильза  с  гильзой,  поршень  с  поршнем)  шарнирно  закреплены  в
окружном направлении с внутренней стороны внешних створок. Пневмоцилиндры образуют
"браслет",  который  постоянно  работает  на  обжатие.  Рабочим  телом  пневмоцилиндров
является  воздух  из-за  теплообменника  ВВТ  с  давлением  P

2

.  Шестнадцать  регулируемых

ограничителей  (

12

)  телескопического  типа  ограничивают  максимальную  площадь  среза

сопла.  Ограничители  шарнирно  закреплены  на  кронштейнах  внешних  створок,  с  их







внутренней  стороны,  и  в  окружном  направлении  образуют  "браслет".  Шестнадцать
регулируемых  упоров  (

7

)  телескопического  типа  образуют  механизм  регулировки

минимального  и  максимального  диаметров  среза  сопла.  Каждый  упор  (

7

)  шарнирно

соединен своей гильзой с траверсой (

5

), а штоком соединен с кронштейном (

8

).

4.

Работа

4.1.

Работа  сопла  заключается  в  изменении  площадей  критического  сечения  и  среза  сопла  в
зависимости от режима работы двигателя, скорости и высоты полета самолета.

4.2.

Площадь критического сечения сопла определяется положением створок (

2, рис. 3

).

4.3.

Площадь среза сопла определяется положением надстворок (

13

). При постоянной площади

критического сечения сопла, площадь среза сопла изменяется в пределах изменения длины
телескопических упоров (

7

).

Оптимизация  площади  среза  сопла  в  пределах  хода  телескопических  упоров  (

7

)  при

постоянной площади критического сечения обеспечивается автоматически:
−  под  воздействием  газовых  и  аэродинамических сил,  действующих  на  надстворки (

13

)  и

внешние створки (

11

),

−  под воздействием сжимающих сил от "браслета" пневмоцилиндров (

10

).

Пневмоцилиндры одностороннего действия, постоянно работают на обжатие сверхзвуковой
части  сопла  от  воздуха  с  давлением  P

2

.  Благодаря  балансу  газовых  и  аэродинамических

сил,  действующих  на  створки  сопла,  обеспечиваются  минимальные  потери  эффективной
тяги РС для каждого режима работы.

4.4.

Поворотное  устройство  позволяет  изменять  на  заданный  угол  направление  вектора  тяги
сопла на бесфорсажных и форсированных режимах работы двигателя. Управление вектором
тяги  гидравлическое,  от  электрогидравлического  распределителя  (ЭГР)  через  две  пары
гидроцилиндров. Управление вектором тяги осуществляется по командам СДУ самолета (

96-

А-73-60-00-00А-000А-А

).

4.5.

Датчики (

18, рис. 2

) положения ПРС обеспечивают обратную связь системы управления ПРС

через СДУ самолета. Датчики (

18

) служат также для индикации и регистрации угла поворота

ПРС.

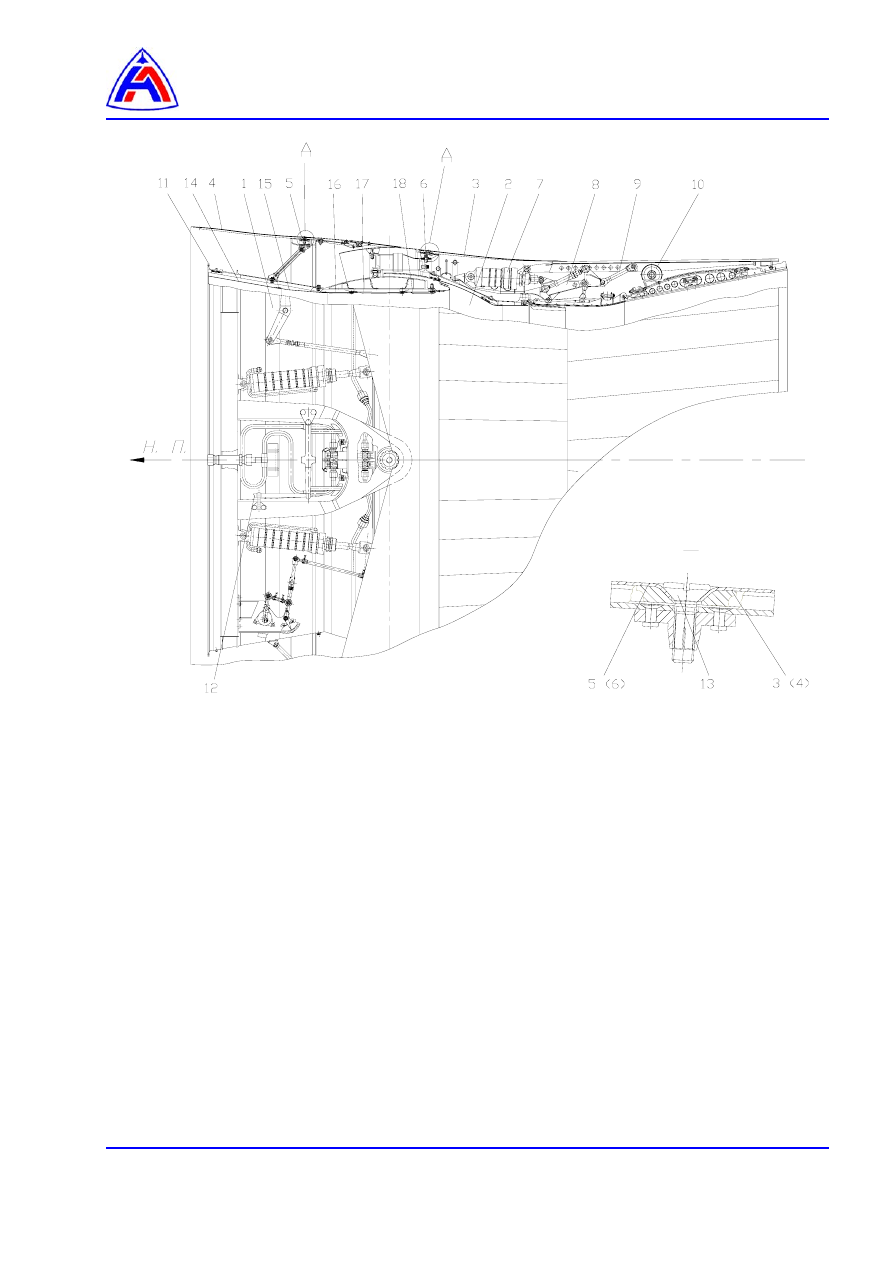

1 – поворотное устройство (ПУ),
2 – реактивное сопло (РС),
3 – упругий элемент РС,
4 – упругий элемент ПУ,
5 – кольцо крепления упругих элементов и створок ПУ,
6 – кольцо крепления упругих элементов РС,
7 – гидроцилиндр РС,
8 – рычаг управления дозвуковыми створками,
9 – тяга управления дозвуковыми створками,
10 – пневмоцилиндр РС,
11 – фланец крепления ПУ к ФУ (стык 7),
12 – трос обратной связи РС,
13 –винт крепления упругих элементов ПУ и РС,

14 – первый экран,
15 – второй экран,
16 – третий экран,
17 – четвертый экран,
18 – пятый экран




Рис. 1   Поворотное реактивное сопло

A
