Двигатель АЛ-31ПФ. Руководство - часть 191

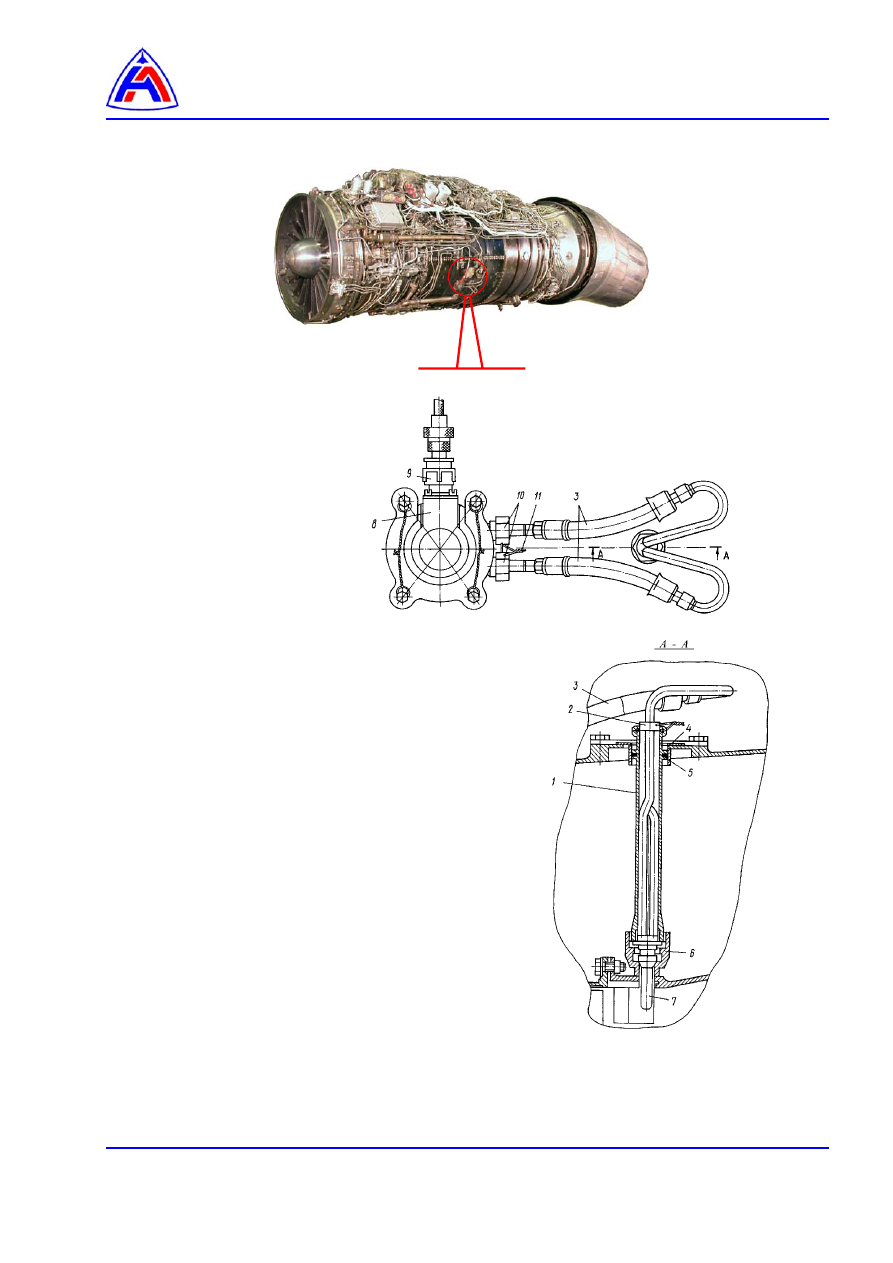

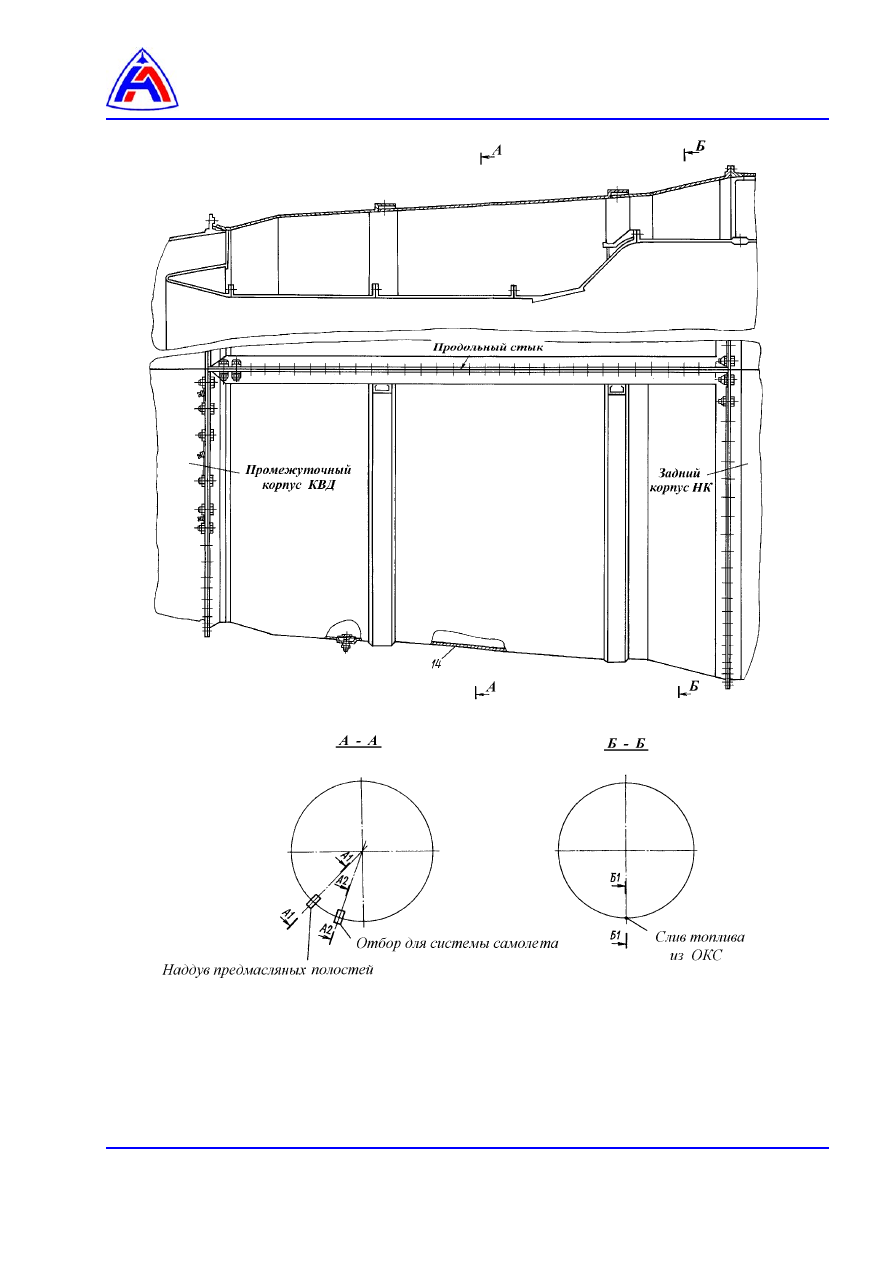

Рис. 2    Нижний  передний  корпус  НК

Демонтаж и монтаж насадка сигнализатора СПТ-88-2,2У

 1   -  насадок
 2   -  втулка
 3   -  трубопровод
 4   -  обтюратор
 5   -  кольцо
 6   -  бобышка на камере сгорания
 7   -  приемник давления воздуха
 8   -  сигнализатор СПТ-88-2,2У
 9   -  соединитель (ШР)
10  -  гайка
11  -  проволока контровочная

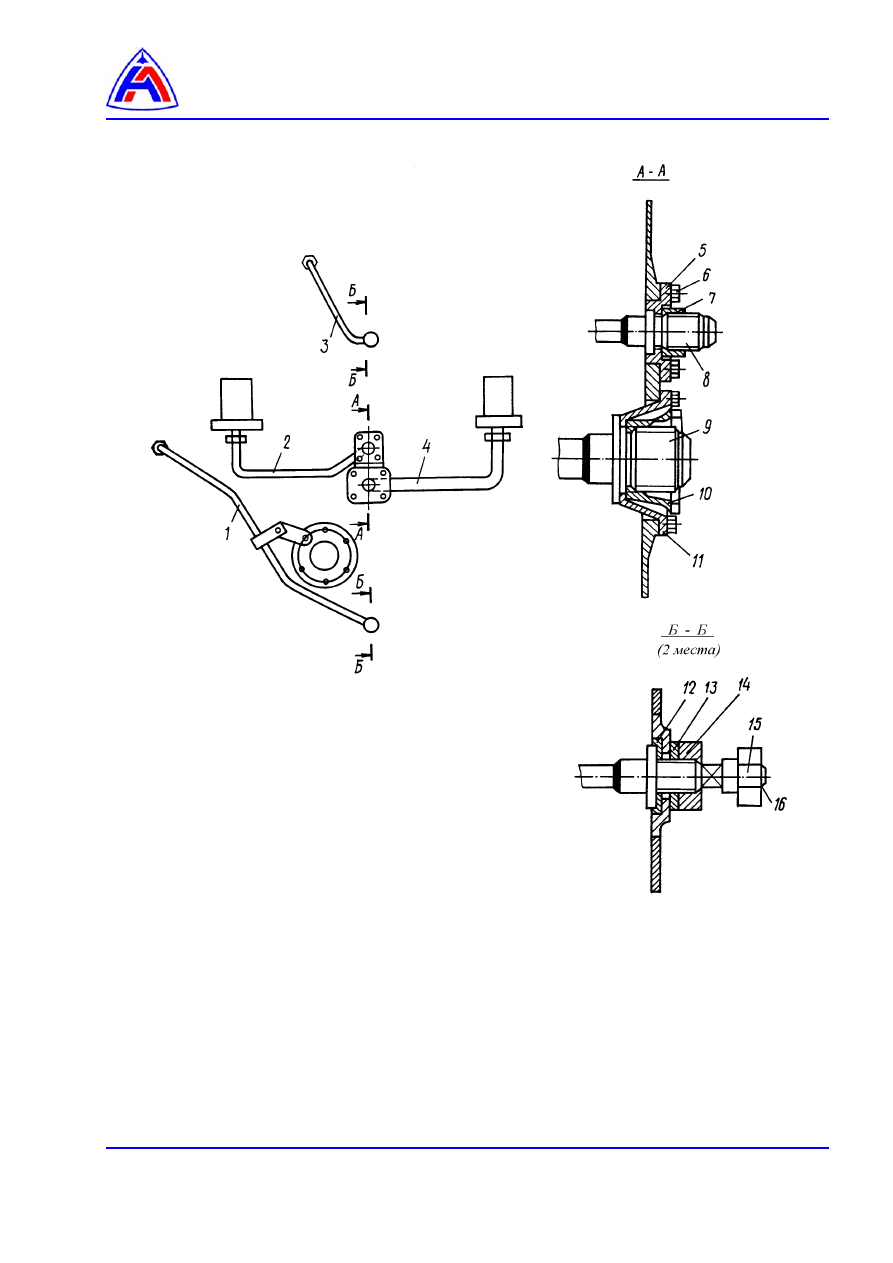

1       - трубопровод замера статического;
            давления на выходе из КВД (Р

301

);

2       - трубопровод подвода топлива к I каскаду;
3       - трубопровод замера давления воздуха на входе в ВВТ

(Р

416а

);

4       - трубопровод подвода топлива ко II каскаду;
5, 11 - фланец;




Рис. 3    Нижний  передний  корпус НК

Демонтаж и монтаж крепления штуцеров трубопроводов к НК

6        -  винт;
7, 10  -  гайка;
8, 9    -  штуцер;
12      -  прокладка;
13      -  шайба;
14, 15 -  гайка;
16       -  крышка.

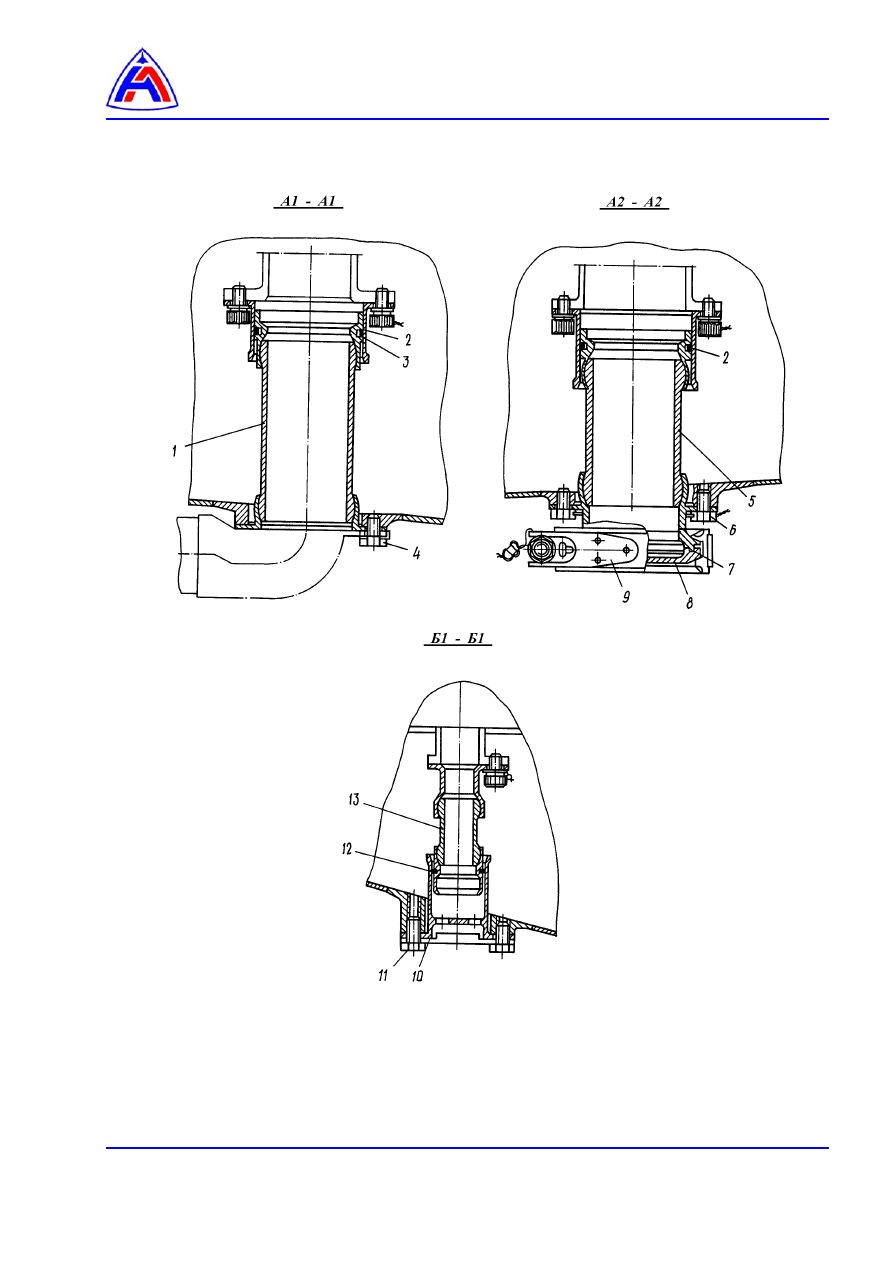

1, 5, 13  -  шарнир двойной                    4, 6, 11  -  винт                   9   -  хомут
2, 10      -  стакан                                      7           -  прокладка        14  -  корпус передний
3, 12      -  кольцо уплотнительное         8           -  заглушка                   нижний



Рис. 4     Нижний  передний  корпус НК  Демонтаж и монтаж

 (лист 1 из 2)

















Рис. 4   Нижний  передний  корпус НК  Демонтаж и монтаж

 (лист 2 из 2)
