Двигатель АЛ-31ПФ. Руководство - часть 190


































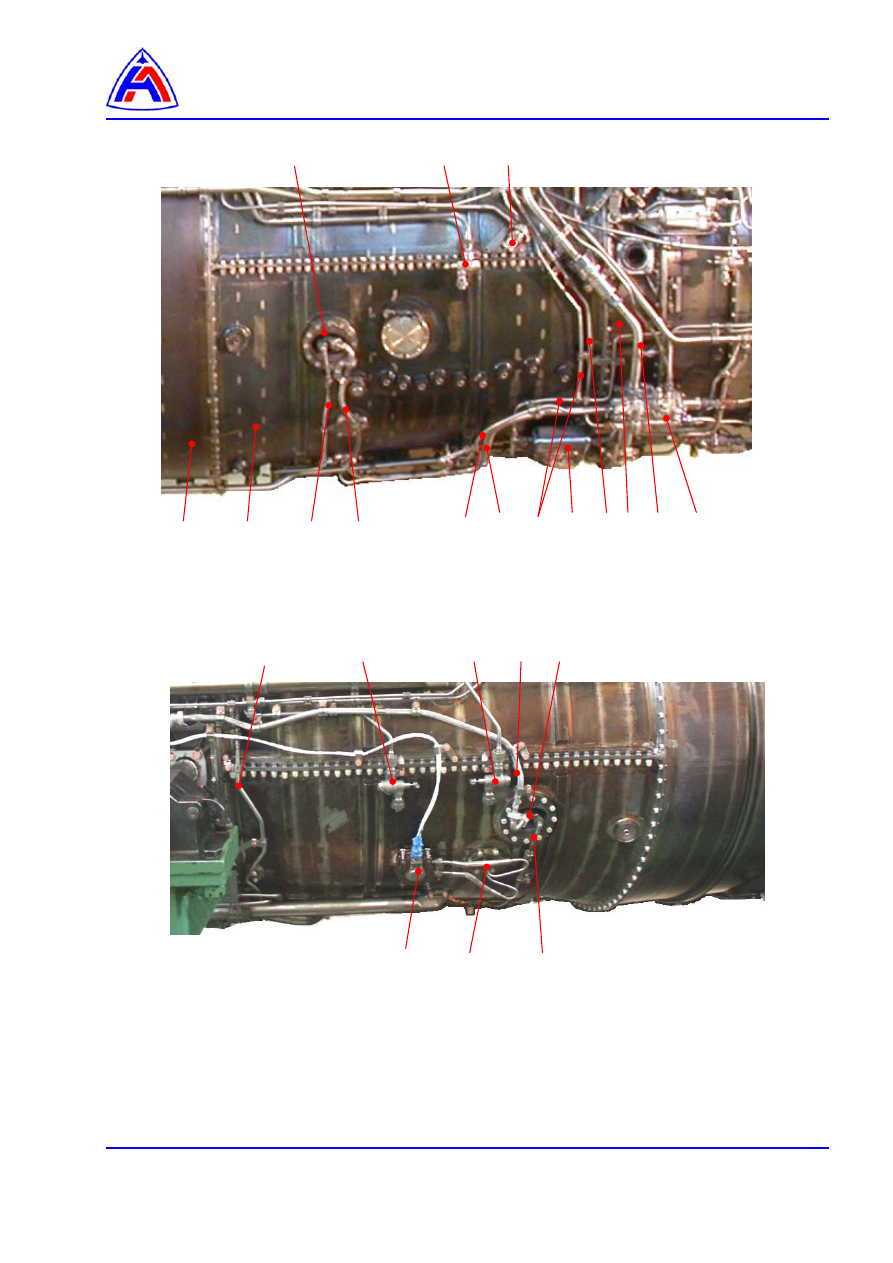

Вид правой стороны



























Вид левой стороны




Рис. 1  Нижний передний корпус НК    Демонтаж и монтаж коммуникаций

(лист 1 из 4)

4              5             6         7                       8       9      10    11    12  13   14      15

1

2             3

16                   17                      18       19       2

0

21            22             23

















1, 20 -  запальные устройства,
2 -



кран слива масла из маслофильтра.

3 -



клапан слива масла из маслобака,

4 -



корпус задний наружного контура,

5 -



корпус нижний передний наружного контура,

6, 23 -  трубопроводы подачи кислорода в запальные устройства,
7, 19 -  провода высоковольтные к свечам запальных устройств,
8

-  трубопровод подвода топлива к I каскаду

9 -



трубопровод подвода топлива ко II каскаду

10 -



трубопроводы объединенной дренажной системы,

11 -



сливной бачок,

12 -



трубопровод подвода командного давления топлива от НР к РТ

13 -



нижний корпус наружного контура

14 -



трубопровод подвода топлива от агрегата НР к агрегату РТ

15 -



агрегат РТ

16



трубопровод объединенной системы дренажей,

17 -



кран слива топлива из фильтра 8Д2.966.133-01,

18 -



кран слива топлива из фильтра 96.10.10.000,

21 -



трубопровод подачи кислорода к сигнализатору СПТ-88-2,2У

22 -



насадок приемника









Рис. 1   Нижний передний корпус НК   Демонтаж и монтаж коммуникаций

(лист 2 из 4)









































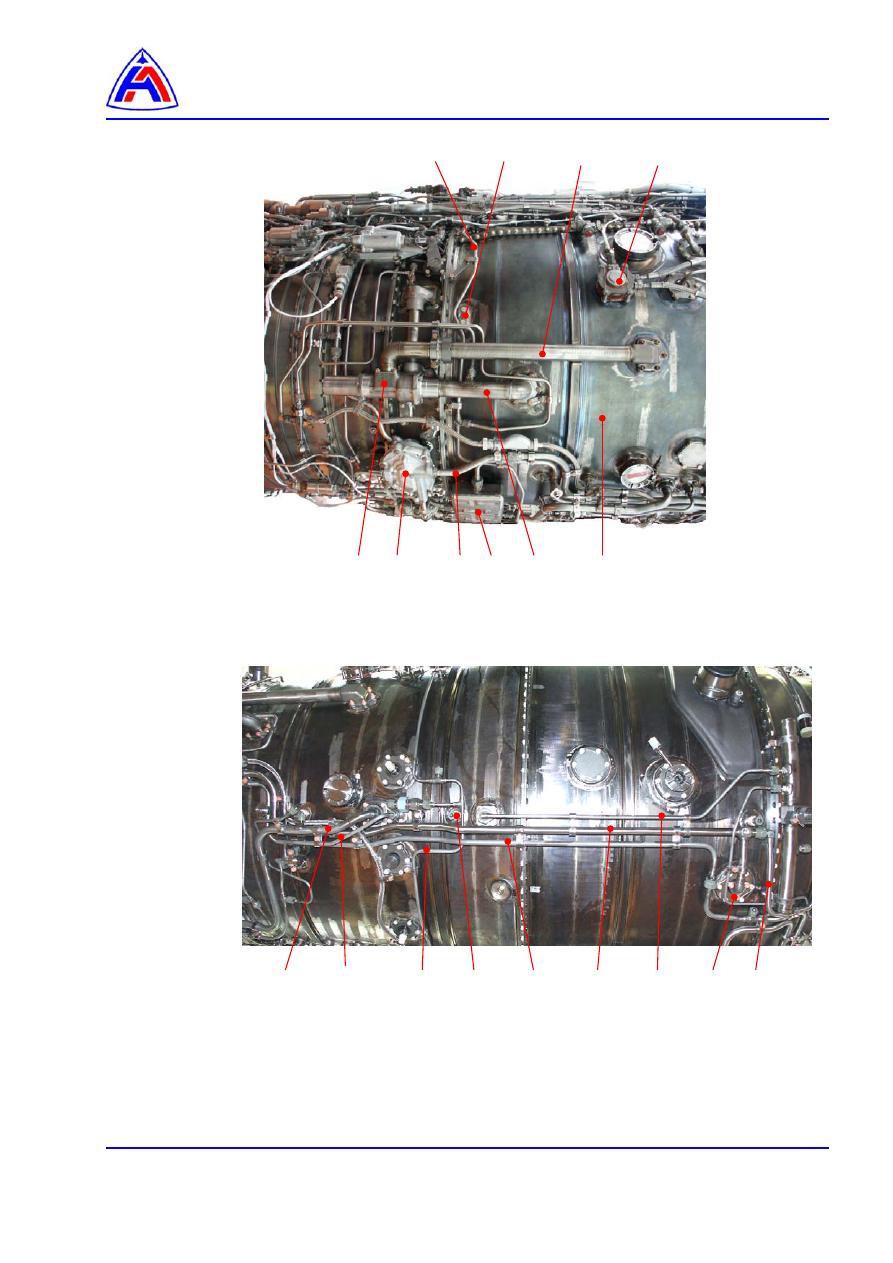

Вид на клапан КПН























Вид снизу




Рис. 1   Нижний передний корпус НК   Демонтаж и монтаж коммуникаций

(лист 3 из 4)

28      29          30    31       32

33

24             25               26

27

34           35              36         37          38           39          40         41

42


























24 -



скоба,

25 -



заглушка,

26, 32-  трубопроводы наддува,
27 -



сигнализатор СПТ-88-2,2У,

28 -



клапан переключения наддува,

29 -



нижний маслооткачивающий насос

30 -



трубопровод откачки масла от задней опоры

31 -



бачок сливной

33 -



штуцер замера статического давления на выходе из КВД (Р

301

)

34 -



трубопровод подвода топлива к II каскаду

35 -



трубопровод подвода топлива ко I каскаду

36 -



трубопроводы кислородной подпитки,

37 -



штуцер замера давления воздуха на входе в ВВТ (Р

416а

);

38 -



трубопровод подвода топлива в эжектор смесителя,

39 -



трубопровод откачки масла от задней опоры,

40 -



трубопровод слива топлива из ОКС,

41 -



винт.












Рис. 1   Нижний передний корпус НК   Демонтаж и монтаж коммуникаций

(лист 4 из 4)
