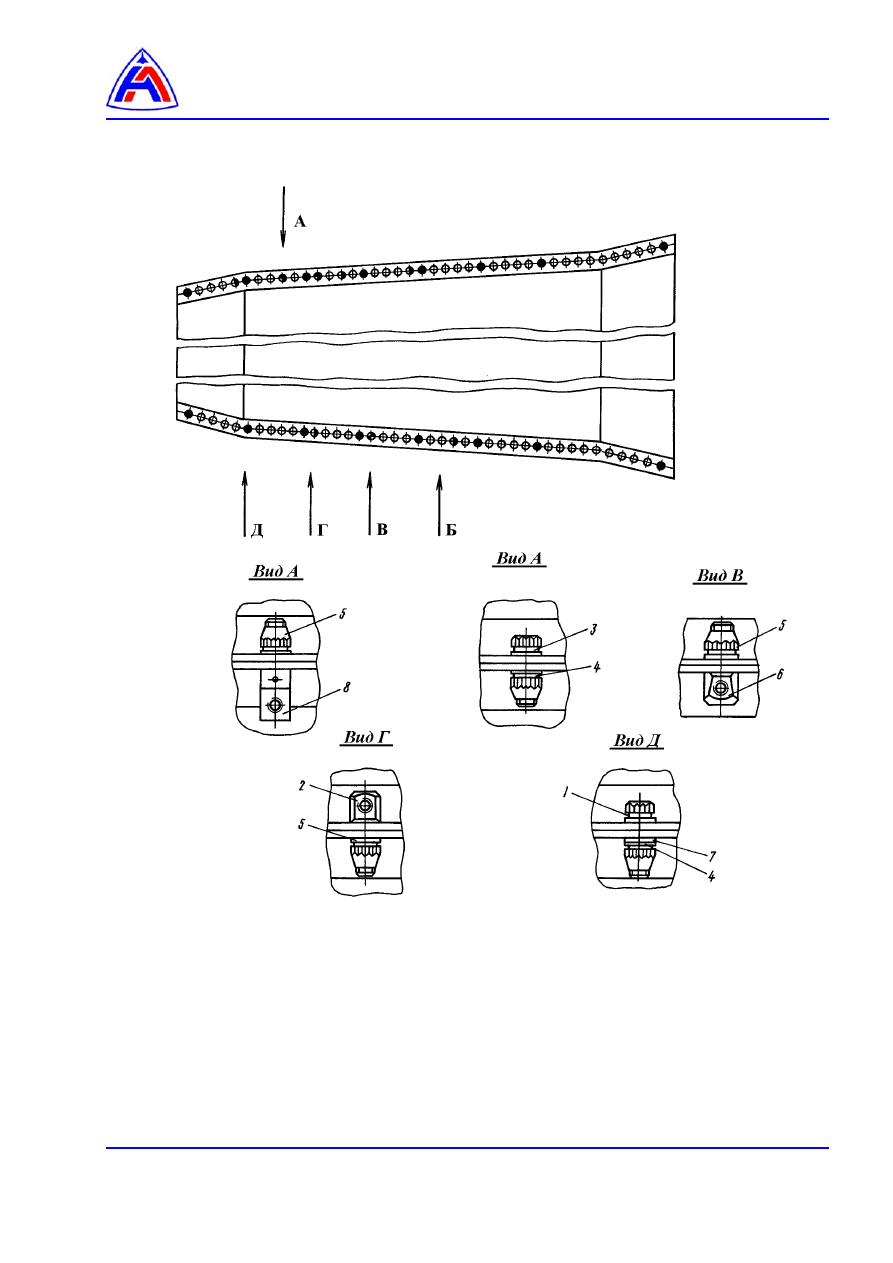

Схема расположения болтов продольного разъема корпусов






       1, 3, 9, 12, 13, 14, 16, 17, 20, 21  -  болт;                  5, 10, 18      -    гайка;
       2, 6, 8, 15    -   болт-кронштейн;                               7,  11           -    шайба;
       4, 22            -    гайка самоконтрящаяся;                 19       -  кронштейн под РТ.




Рис. 5    Нижний передний корпус НК    Демонтаж и монтаж

(лист 1 из 3)

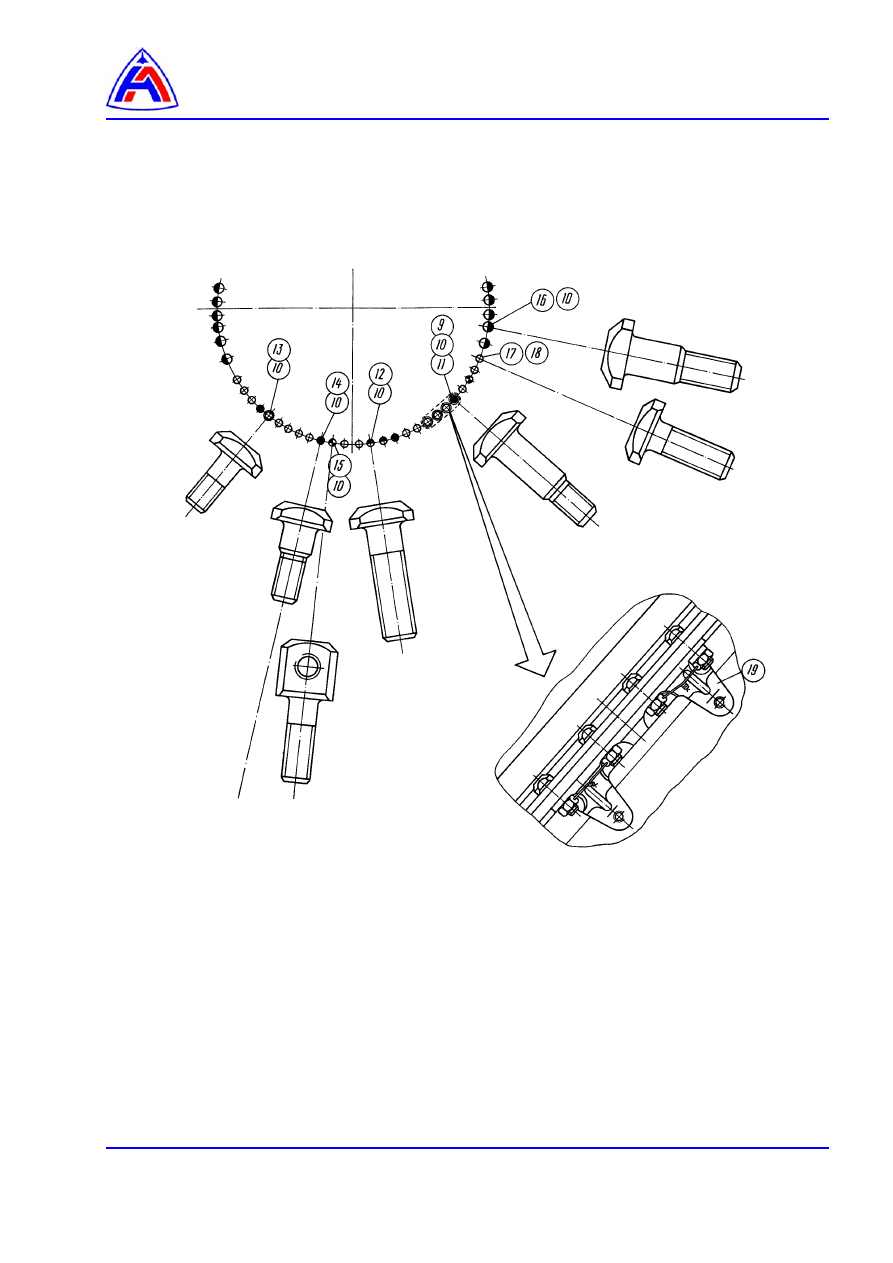

Схема расположения болтов стыка корпуса переднего нижнего с промежуточным  корпусом















Рис. 5    Нижний передний корпус НК    Демонтаж и монтаж

(лист 2 из 3)

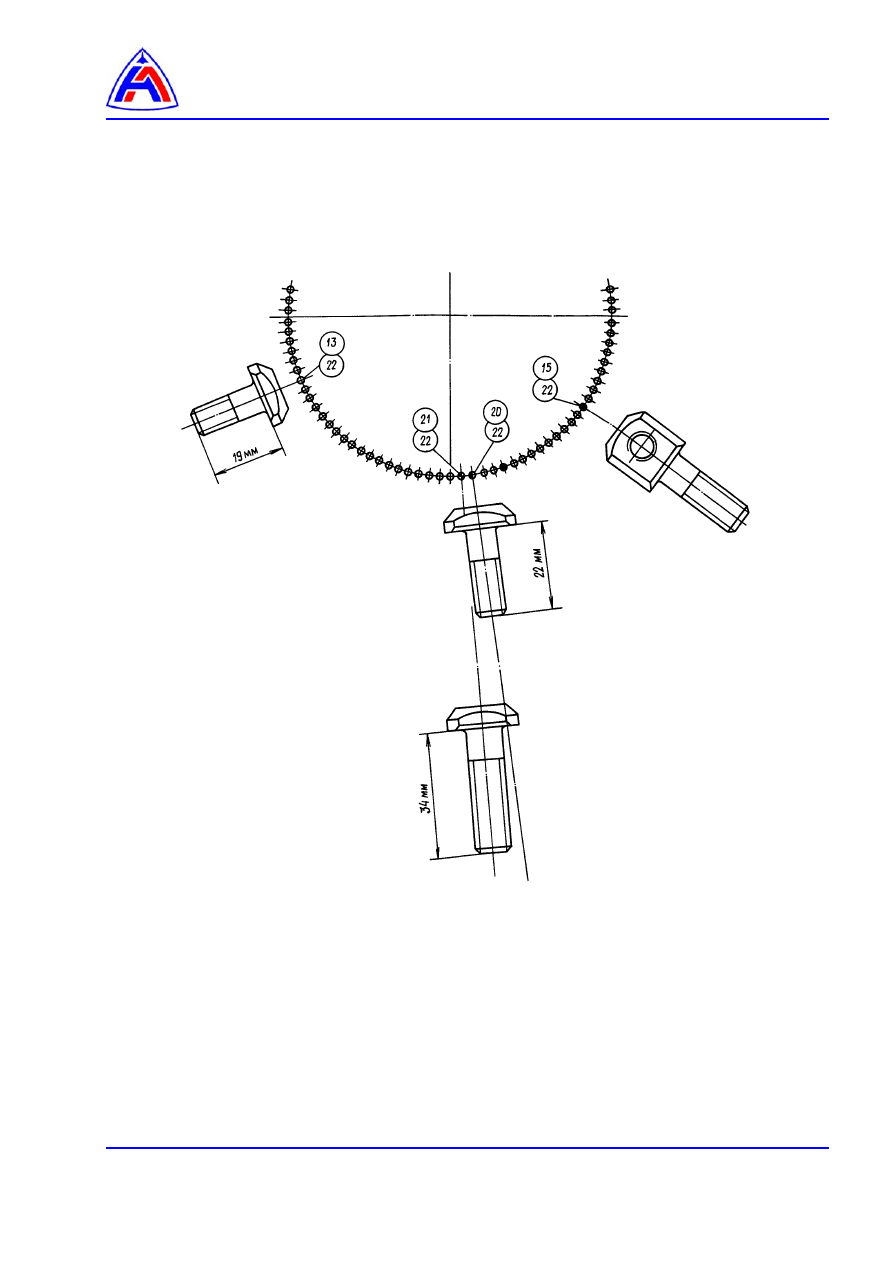

Схема расположения болтов стыка корпуса переднего нижнего с  задним  корпусом НК














Рис. 5    Нижний передний корпус НК    Демонтаж и монтаж

(лист 3 из 3)










Поворотное реактивное сопло – Описание и работа


Содержание



Ссылки ……………………………………………………………………………………………..…..

1





Описание ………………………………………………………………………………………….….

1



 1

Общие сведения ………………………………………………………………………………

1



 2

Поворотное устройство. Описание…….……………………………………………………

2



 3

Регулируемое реактивное сопло. Описание ……………..……………….………………

2



 4

Работа…………………… ………………………………………………………………………

4


Перечень рисунков

 1

Поворотное реактивное сопло ………………..………………..……………………………

5



 2

Поворотное устройство……………..……………………………………………………..….

6



 3

Реактивное сопло……………….……………………………………………………..………

7



Ссылки:

Модули данных,

технические руководства

Название

96-А-73-55-00-00А-000А-А

Система управления критическим сечением реактивного сопла.
Описание и работа.

96-А-73-60-00-00А-000А-А

Система управления поворотным устройством реактивного сопла.

Описание и работа

96-А-72-80-00-04А-920А-А

Переоборудование ПУ с РС из правого в левое исполнение

96-А-72-80-00-05А-920А-А

Переоборудование ПУ с РС из левого в правое исполнение





Описание:

1.

Общие сведения

Поворотное реактивное сопло предназначено:
−  для ускорения газового потока с целью создания реактивной тяги,
−  изменения направления вектора тяги.

1.1.

В состав поворотного реактивного сопла (ПРС) входят (

рис. 1

):

−  поворотное устройство (ПУ) (

1

),

−  регулируемое реактивное сопло (РС) (

2

),

−  упругие элементы РС (

З

),

−  упругие элементы ПУ (

4

),

1.2.

ПУ выполнено по одношарнирной схеме.

Ось  вращения  ПУ  относительно  горизонтальной  оси  повернута  на  угол 32

° 44' по  часовой

стрелке  (вид  по  н.п.)  для  правого  двигателя.  Для  левого  двигателя  на  угол 32

° 44' против

часовой  стрелки.  Разворот  оси  вращения  достигнут  за  счет  разворота  ПРС  по  стыку  с
фронтовым устройством.

В  нейтральном  положении  излом  продольной  оси  ПРС  относительно  оси  двигателя
составляет  2

° 30' вниз.  Поворотное  устройство  обеспечивает  поворот  РС  вверх  и  вниз  на
