Двигатель АЛ-31ПФ. Руководство - часть 187







Наружный контур – Описание и работа


Содержание



Ссылки ……………………………………………………………………………………………..…..

1





Описание ………………………………………………………………………………………….….

1



 1

Описание…………………………………………………………………………………………

1



 2

Работа……………………………………………………………………………………………

2







Перечень рисунков

 1

Наружный контур …………………………………………………..……………………………

3








Ссылки: нет





Описание:

1.

Описание

1.1.

Наружный  контур  является  внешней  оболочкой  двигателя.  Он  образует  совместно  с
корпусами КВД, ОКС, ВВТ и турбины канал для прохождения воздуха.

1.2.

Наружный контур (

рис. 1

) состоит из двух профилированных корпусов:

−  переднего корпуса (

1

) (верхнего и нижнего),

−  заднего корпуса (

2

).

Корпуса входят в силовую схему двигателя.

1.3.

Передний корпус (

1

) конической формы имеет:

−  усиленный фрезерованными ребрами передний фланец (

3

),

−  продольный разъем (

6

) для обеспечения доступа к КВД и к ОКС,

−  два наружных (

7

) силовых шпангоута,

−  три внутренних (

9

) силовых шпангоута.

1.4.

Задний корпус (

2

) цилиндрической формы имеет:

−  фланцы (

4

) и (

5

),

−  один наружный (

8

) силовых шпангоута,

−  два внутренних (

10

) силовых шпангоута.

1.5.

На корпусах наружного контура имеются фланцы:
−  для установки элементов системы контроля помпажа,
−  отбора воздуха для нужд двигателя и самолета,
−  подвода и слива топлива,
−  подвода, отвода, слива и откачки масла,
−  установки запальных устройств
−  установкии заглушек окон осмотра двигателя,
−  бобышки для крепления агрегатов, коммуникаций и электропроводки.







2.

Работа.

2.1.

Поток, сжатого в КНД, воздуха по каналу наружного контура (

12

) поступает в смеситель ФК.

Часть этого воздуха используется для охлаждения деталей ФК и РС.

2.2.

В канале наружного контура охлаждаются трубчатые модули ВВТ.

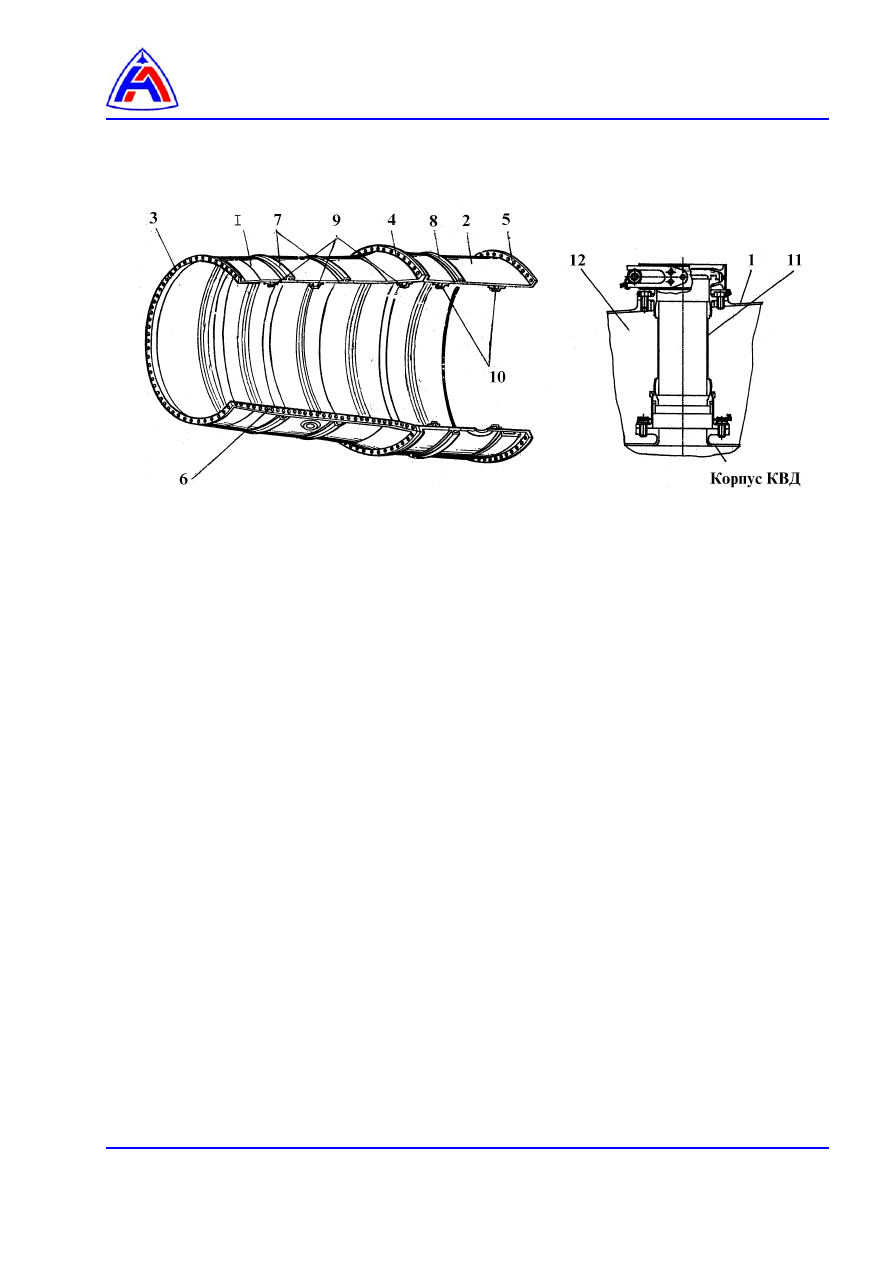

1 – передний корпус,
2 – задний корпус,
3, 4 и 5  – поперечные фланцы корпусов,
6 – фланцы продольного разъема,
7 – наружные шпангоуты переднего корпуса,
8 – наружный шпангоут заднего корпуса,
9 – внутренние шпангоуты переднего корпуса,
10 – внутренние шпангоуты заднего корпуса,
11 – двухшарнирный элемент,
12 – канал наружного контура.







Рис. 1  Наружный контур















Нижний передний корпус наружного контура.

 Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование ………………………………………………………………

2







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

3







Условия обеспечения безопасности …………………………………………………………

3





Процедура ……………………………………………………………………………………………….

4



 1

Подготовительные работы …………………………………………………………………….

4



 2

Демонтаж ………………………………………………………….………………………………

4



 3

Монтаж ………………………………………………………………………………………..……

6



 4

Заключительные работы ……………………………………………..…………………………

9




Перечень рисунков

 1

Нижний передний корпус НК





Демонтаж и монтаж коммуникаций (4 листа) ………………………………..

10

,

11

,

12

,

13



 2

Нижний  передний  корпус  НК





Демонтаж и монтаж насадка сигнализатора СПТ-88-2,2У  …………………..….….…

14



 3

Нижний  передний  корпус  НК





Демонтаж и монтаж крепления штуцеров трубопроводов к НК ……………..….….…

15



 4

Нижний  передний  корпус  НК   Демонтаж и монтаж (2 листа) ……………..….…

16

,

17



 5

Нижний  передний  корпус  НК   Демонтаж и монтаж (3 листа) ……………...…

18

,

19

,

20





Ссылки:

Модули данных,

технические руководства

Название

30-И-12-11-02-00А-212А-А



Заправка двигателей маслом

96-А-70-70-00-00А-710А-А

Контровка соединений  узлов, агрегатов

96-А-70-70-00-00А-730А-А

Соединения электрических соединителей с датчиками

96-А-70-70-00-00А-920А-А



Резьбовые соединения. Демонтаж и монтаж

96-А-70-70-00-02А-920А-А



Трубопроводы. Демонтаж и монтаж

96-А-70-70-00-04А-920А-А

Соединители электрических коммуникаций. Демонтаж и монтаж

96-А-72-00-00-00А-920А-А

Указания по демонтажу и монтажу двигателя.

96-А-72-80-00-03А-920А-А

Поворотное реактивное сопло. Демонтаж и монтаж

96-А-79-00-00-11А-920А-А

Клапан переключения наддува    Демонтаж и монтаж

96-А-80-20-00-01А-920А-А

Запальное устройство      Демонтаж и монтаж
