Приводы вспомогательных устройств  – Описание


Содержание



Ссылки ……………………………………………………………………………………………..…..

1





Описание ………………………………………………………………………………………….….

1



 1

Общие сведения ………………………………………………………………………………

1



 2

Центральная коническая передача…………………………………………………………

2



 3

Модуль коробки приводов двигательных агрегатов …………………….………………

2



 4

Редуктор датчиков РНД ………………………………………………………………………

2

 5

Модуль выносной коробки агрегатов ……………………………………………………....

2




Перечень рисунков

 1

Кинематическая схема передач ………………………………..……………………………

3



 2

Центральная коническая передача………………………………………………… …..….

4



 3

Привод редуктора датчиков РНД……………………………………………………..………

5

 4

Коробка двигательных агрегатов…………………………………………………………….

6



 5

Установка КДА……………………………………………………………………………………

7



 6

Редуктор датчиков РНД……………………………………………………………………….

8






Ссылки:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-050А-А

Схемы монтажные гидравлические

96-А-83-00-00-00А-000А-А

Выносная коробка агрегатов – Описание и работа





Описание:



1.

Общие сведения

Система  приводов  предназначена  для  передачи  вращательного  движения  от  роторов
двигателя  к  агрегатам  и  к  выносной  коробке  агрегатов  (ВКА),  а  также  для  размещения
агрегатов и датчиков.
Система  состоит  из  центральной  конической  передачи  (

3,  рис. 1

),  коробки  двигательных

агрегатов (КДА) (

14

), редуктора датчиков (

5

), ВКА.

Основная силовая передача идет:

−  от  вала  (

21

)  ведущей  шестерни  центральной  конической  передачи  (ЦКП)  через

конические  шестерни  (

19

)  и  (

20

),  вертикальную  рессору  (

18

)  к  КДА  (

14

)  и  далее  через

гибкий вал (

10

) на ВКА, а при запуске от ВКА на ЦКП и вал РВД двигателя,

−  от вала (

21, рис. 1

) ведущей шестерни ЦКП через ряд шестерен в ЦКП  на откачивающие

масляные насосы (

22

) и (

23

),

−  от вала (

1

) КНД через ряд шестерен, малую рессору (

4

) к редуктору (

5

) датчиков.











2.

Центральная коническая передача

Центральная  коническая  передача  (

рис. 2

)  размещена  на  заднем  фланце  опорного  обода

промежуточного корпуса компрессора.

3.

Модуль коробки приводов двигательных агрегатов (КДА)

3.1.

КДА  передает  вращательное  движение  от  ЦКП  на  агрегаты,  обслуживающие  системы
двигателя, и служит для крепления агрегатов.

3.2.

На КДА установлены следующие агрегаты:

−

центробежный суфлер (

11, рис. 1

),

−

топливный насос высокого давления (

12

),

−

топливоподкачивающий центробежный насос (

13

),

−

маслоагрегат (

15

),

−

насос-регулятор (

16

),

−

форсажный насос (

17

).

3.3.

КДА  (

рис. 5

)  установлена  на  промежуточном  корпусе  компрессора.  На  коробке  приводов

установлены два кронштейна (

1

) и (

2

) крепления коробки к промежуточному корпусу.

Подвеска  КДА  за  кронштейны  на  пальцах  позволяет  ей  при  изменениях  температуры
перемещаться  в  горизонтальном  направлении.  Перемещение  КДА  в  вертикальном
направлении  осуществляется  по  цилиндрическому  пояску  опоры  (

3

)  на  крышке  КДА,

телескопически вставленной в опору



промежуточного корпуса компрессора.

3.4.

КДА представляет коробку передач, состоящую из цилиндрических и одной пары конических
шестерен,  размещенных  в  корпусе  (

3,  рис. 4

).  Между  корпусом  и  крышкой  установлена

паронитовая прокладка (

2

).

В  нижней  части  коробки  имеются  отверстия  для  откачки  масла.  Выходной  вал  (

4

)  к  ВКА

имеет  свободу  осевого  перемещения  относительно  шестерни  (

5

).  Такая  конструкция

позволяет компенсировать отклонения линейных размеров гибкого вала и расстояния между
ВКА и КДА, а также линейные температурные расширения.

3.5.

Коммуникации КДА представлены на

рис. 2

,

96-А-72-00-00-00А-050А-А

.


4.

Редуктор датчиков РНД

4.1.

Редуктор датчиков предназначен для размещения индукционного и трех частотных датчиков
частоты  вращения.  Редуктор  имеет  гнездо  (

9,  рис. 6

)  для  ручной  прокрутки  РНД.  Система

смазки редуктора объединена с маслосистемой двигателя.

4.2.

Редуктор крепится шпильками к бобышке на промежуточном корпусе компрессора.

4.3.

Редуктор  состоит  из  двух  пар  цилиндрических  шестерен,  размещенных  в  корпусе.  На
валике-шестерне  (

10

)  имеются  индуктор  (

12

) - диск  с  торцовыми  выступами.  Против

выступов  индуктора  размещены  три  частотных датчика  (

11

)  частоты вращения.  На валике-

шестерне (

2

) установлен индукционный датчик (

8

) частоты вращения.

4.4.

Привод редуктора датчиков (

рис. 3

) осуществляется от вала КНД.

5.

Модуль выносной коробки агрегатов

Модуль  выносной  коробки  агрегатов  с  коммуникациями  и  электрооборудованием  (ВКА)
описан в

96-А-83-00-00-00А-000А-А

 и

96-А-72-00-00-01А-050А-А, рис. 3

.

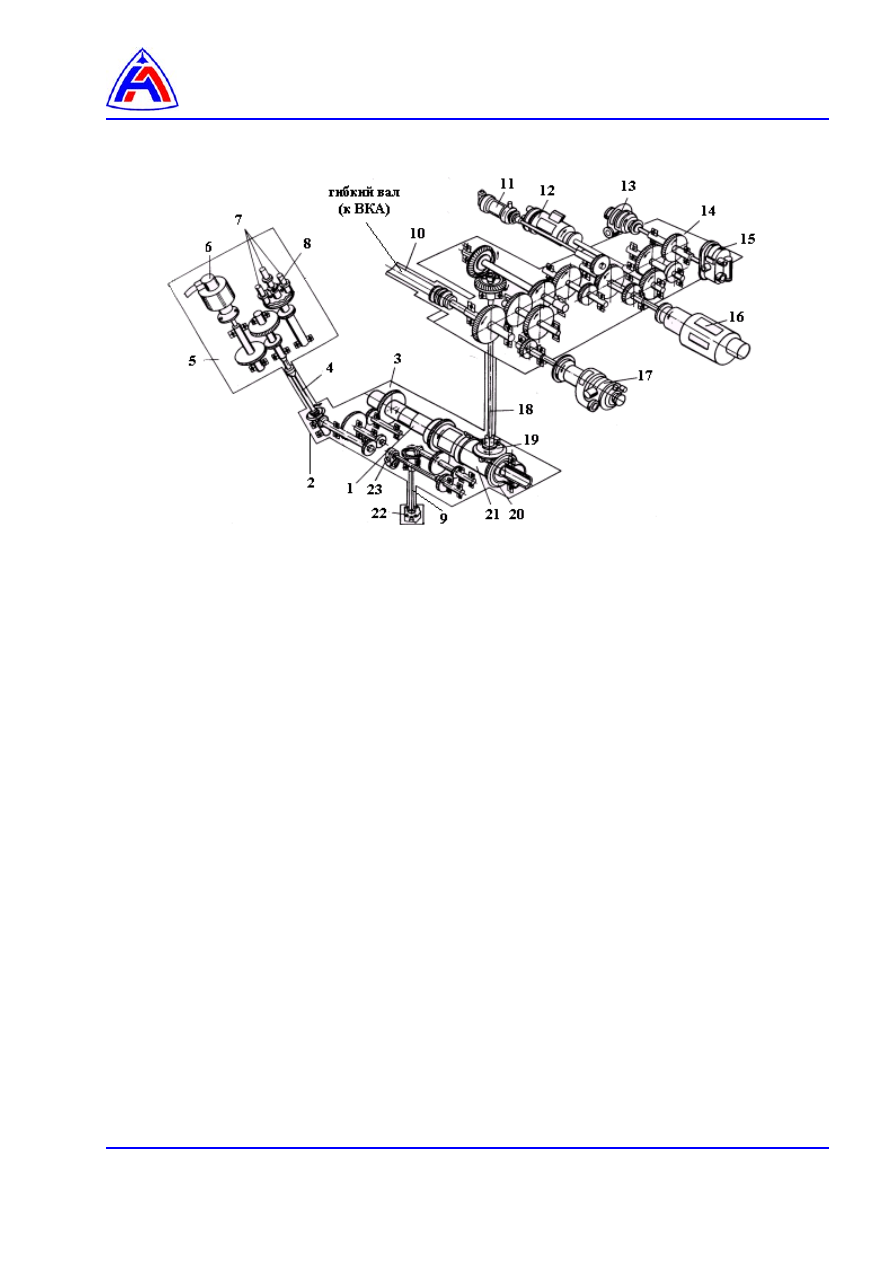

1 – вал КНД,
2 – привод редуктора датчиков РНД,
3 – центральная коническая передача,
4 – малая рессора,
5 – редуктор датчиков,
6 – датчик n

1

 индукционный,

7 – датчик n

1

 частотный,

8 – гнездо ручной прокрутки,
9 – рессора,
10 – гибкий вал,
11 – центробежный суфлер,
12 – топливный насос высокого давления,
13 – топливоподкачивающий центробежный насос,
14 – КДА,
15 – маслоагрегат,
16 – насос-регулятор,
17 – форсажный насос,
18 – вертикальная рессора,
19, 20 – конические шестерни,
21 – вал ведущей шестерни ЦКП,
22, 23 – откачивающие масляные насосы.





Рис. 1    Кинематическая схема передач











4

3

1

11

12

5

2

7

8

9

10

6






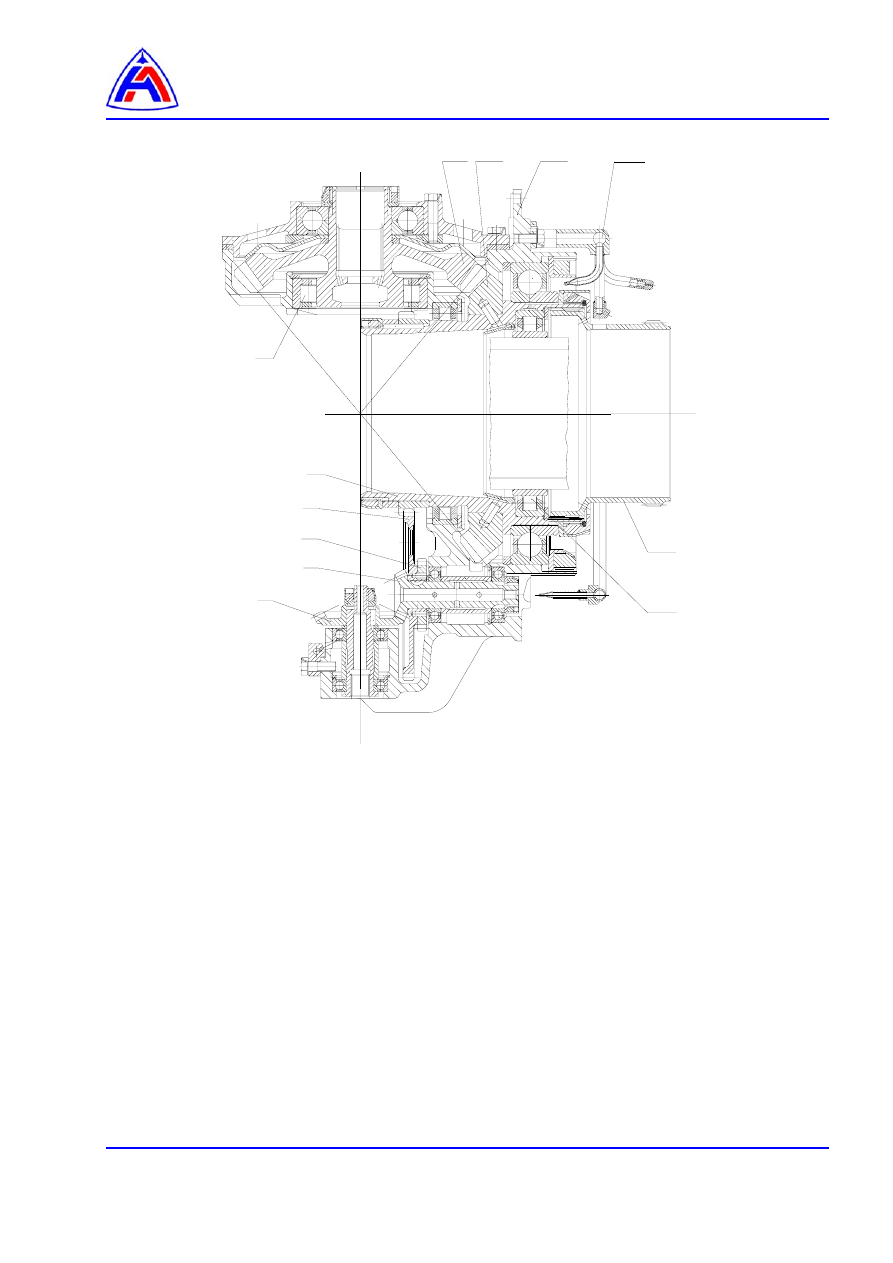

1,2,3,4 – шестерни привода откачивающих маслонасосов,
5 – вал ведущей шестерни ЦКП,
6 – роликоподшипник,
7,8 – конические шестерни,
9 – корпус ЦКП,
10 – масляный коллектор,
11 – рессора,
12 – роликоподшипник межвальный.





Рис. 2  Центральная коническая передача (ЦКП)
