Двигатель АЛ-31ПФ. Руководство - часть 184

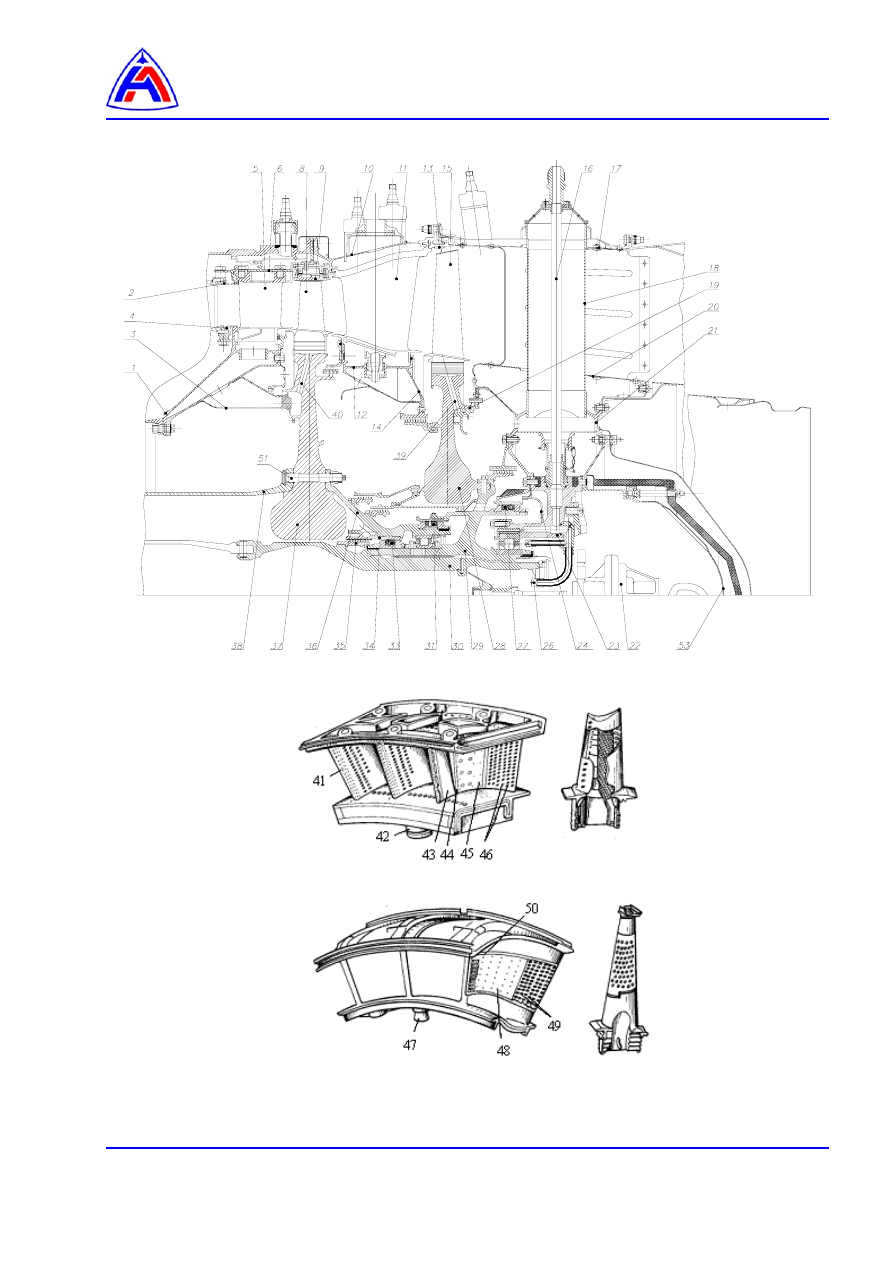

Рис. 1    Узел турбины (лист 1 из 2)

Блок ТВД

РЛ ТВД

Блок ТНД

РЛ ТНД





























































Рис. 1   Узел турбины  (лист 2 из 2)



1 – внутреннее кольцо СА ТВД,
2 – кольцо,
3 – аппарат закрутки,
4 – кольцо,
5 – блок лопаток СА ТВД,
6 – наружное кольцо СА ТВД,
8 – надроторная вставка ТВД,
9 – лопатка рабочего колеса ТВД,
10 – обод СА ТНД,
11 – блок лопаток СА ТНД
12 – внутреннее кольцо СА ТНД,
13 – сотовая вставка ТНД,
14 – диафрагма,
15 – лопатка рабочего колеса ТНД,
16 – труба,
17 – наружный корпус опоры,
18 – силовая стойка,
19 – напорный диск,
20 – экран,
21 – внутреннее кольцо,
22 – маслооткачивающий насос,
23 – корпус подшипника,
24 – пеногасящая стенка,
26 – масляный коллектор,
27 – набор уплотнительных колец,
28 – диск ТНД,
29 – носок ТНД,
30 – вал ротора ТНД,
31, 33 – набор уплотнительных колец,
34 – крышка,
35 – лабиринт,
36 – носок ТВД,
37 – диск ТВД,
38 – вал КВД,
39, 40 – отверстия в диске ТНД,
41 – перфорация на входной кромке
лопаток ТВД,
42 – цапфа,
43 – дефлектор,
44 – перегородка,
45 – дефлектор,
46 – турбулизирующие штырьки,
47 – цапфа,
48 – дефлектор,
49 – турбулизирующие штырьки,
50 – поперечные ребра,
51 – стяжной призонный болт,
53 – крышка.








4.

Опора турбины

В состав опоры  турбины  входят  корпус  опоры  и  корпус  (

23

)  подшипника.  В  состав  корпуса

опоры входят:

−  наружный корпус (

17

) и внутренние кольца (

21

), соединенные силовыми стойками (

18

),

−  экран (

20

) с обтекателями,

−  пеногасящая  сетка

−  крепежные детали.
Корпус опоры образует силовую схему опоры турбины.

Внутри силовых стоек (

18

) размещены трубопроводы:

−  подвода и откачки масла,

−  суфлирования масляных полостей,

−  слива масла.

Через полости силовых стоек (

18

) подводится воздух на охлаждение ТНД и отводится воздух

из предмасляной полости. Силовые стойки (

18

) закрыты снаружи обтекателями. Экран (

20

) с

обтекателями  образует  проточную  часть  газовоздушного  тракта  за  ТНД.  Корпус  (

23

)

подшипника  и  крышки  (

25

)  и  (

53

)  образуют  масляную  полость  опоры  турбины.  Масляная

полость  термоизолирована.  На  корпусе  (

23

)  подшипника  установлены  маслооткачивающий

насос (

22

) и масляный коллектор (

26

). Между наружной обоймой роликоподшипника ротора

ТНД и корпусом подшипника размещен упругомасляный демпфер.

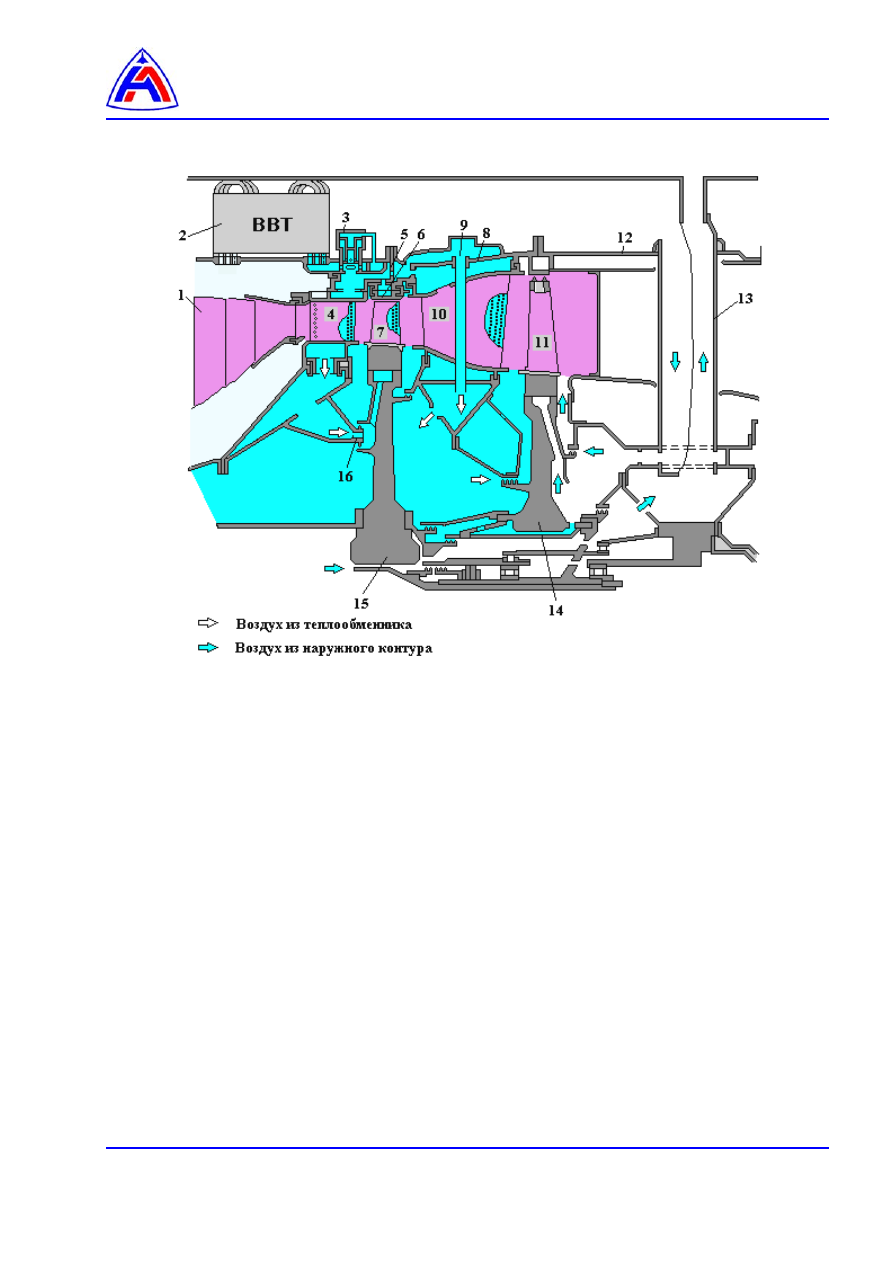

1 – камера сгорания,
2 – воздухо-воздушный теплообменник,
3 – клапанный аппарат,
4 – лопатка соплового аппарата ТВД,
5 – наружное кольцо,
6 – сотовые вставки,
7 – лопатка рабочего колеса,
8 – обод,
9 – перепускная трубка,
10 – лопатка соплового аппарата ТНД,
11 – лопатка рабочего колеса ТНД,
12 – корпус опоры турбины,
13 – силовая стойка,
14 – рабочее колесо ТНД,
15 – рабочее колесо ТВД,
16 – аппарат закрутки.





Рис. 2    Схема охлаждения турбины
