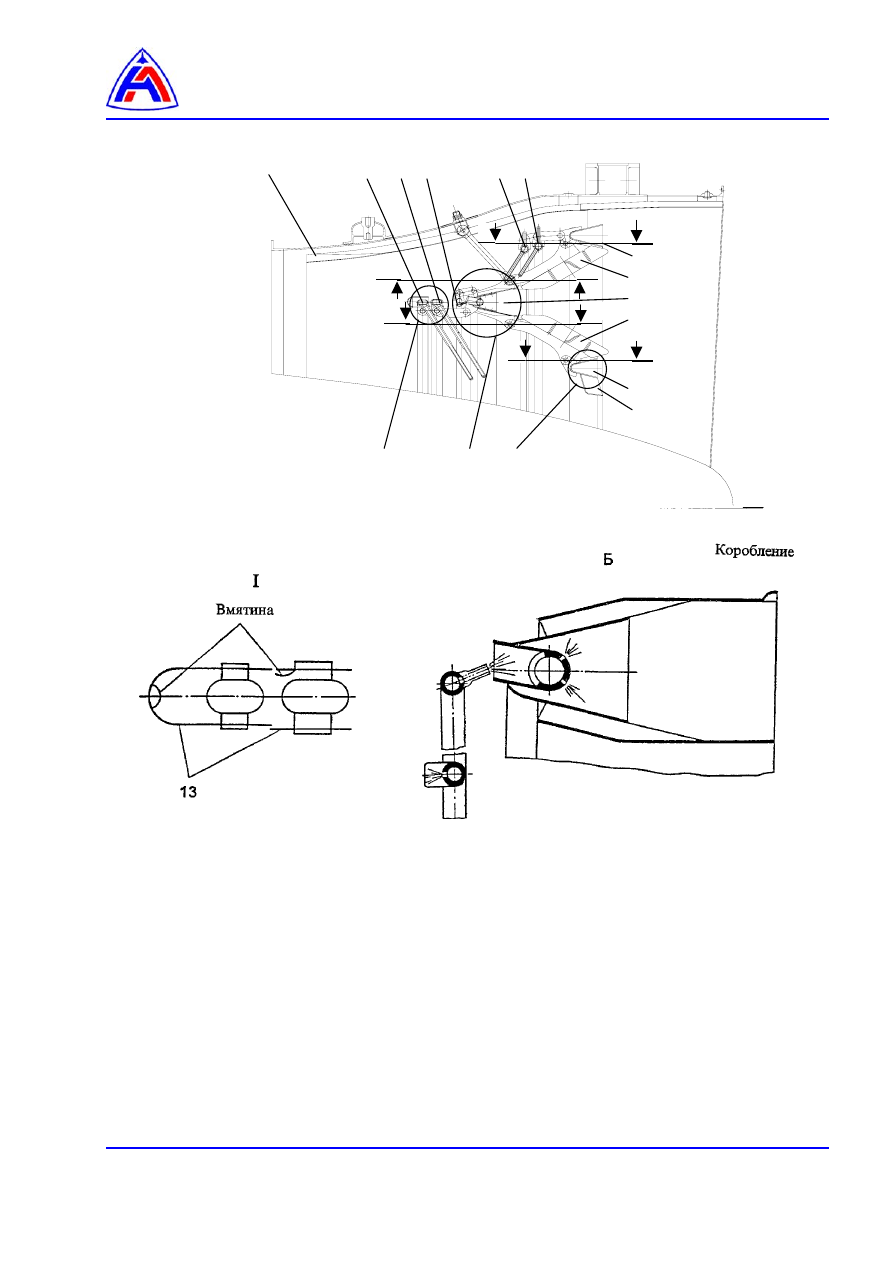

1 – стабилизатор большой,
2 – стойки большого стабилизатора,
3 – форкамера,
4 – стойки малого стабилизатора,
5 – стабилизатор малый,
6 – стабилизатор радиальный,
7 – экран теплозащитный,
8, 9, 10, 11, 12 – топливные коллекторы,
13 – экраны топливных коллекторов.




Рис. 1   Допустимые нормы повреждений ФУ

(лист 1 из 2)

7                     8      9    12            10 11

  Е
1
2
3
4

  Е

5
6

Е

Е

   I                  Б      А

З

З

Ж

Ж

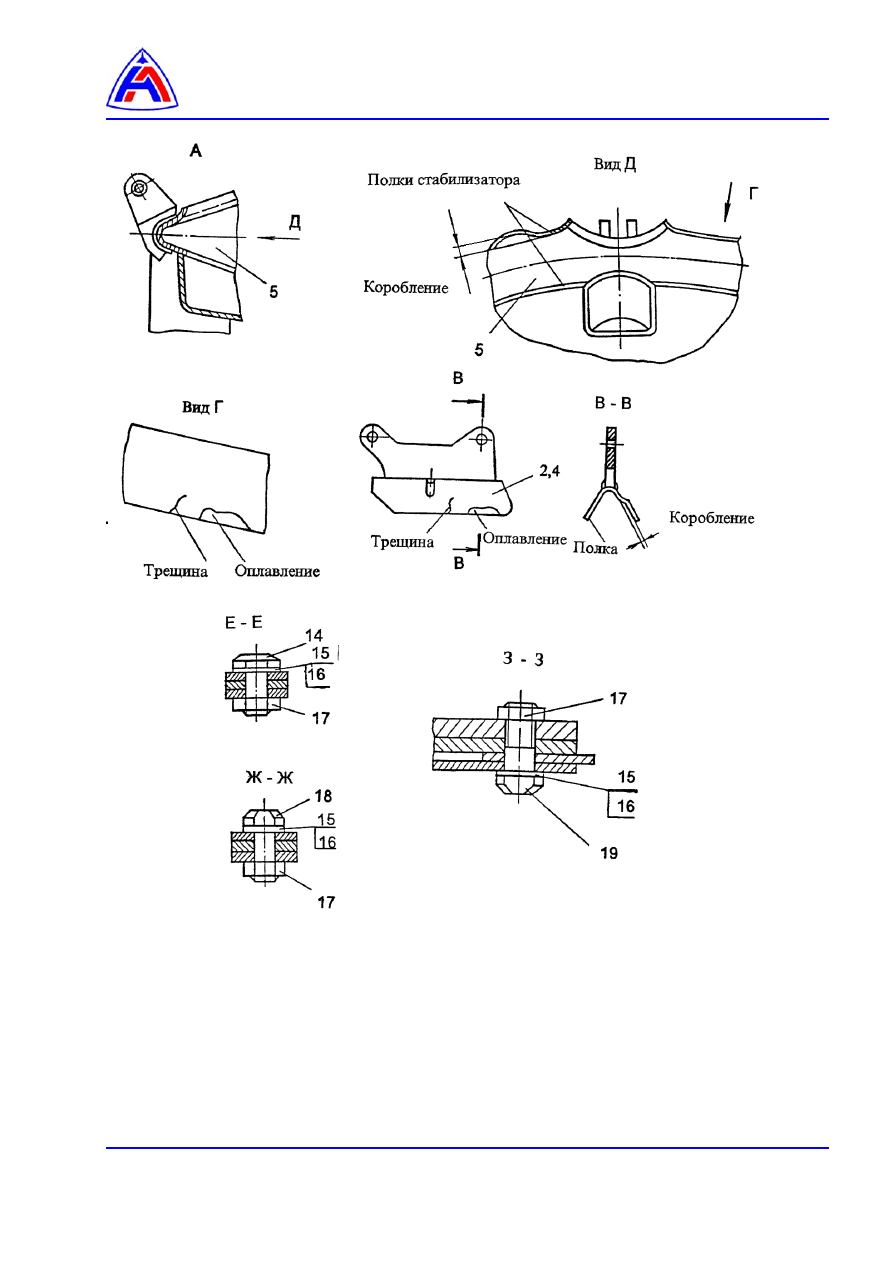

14 – болт,
15, 16 – шайбы,
17 – гайка,
18 – болт,
19 – болт.



Рис. 1   Допустимые нормы повреждений ФУ

(лист 2 из 2)











Стабилизаторы и стойки стабилизаторов фронтового устройства.

Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

2



 1

Подготовительные работы ……………………………………………………………………

2



 2

Демонтаж ………………………………………………………….………………………………

2



 3

Монтаж ………………………………………………………………………………………..……

2

 4

Затяжка гаек и развальцовка болтов…………………………………………………………...

3



 5

Заключительные работы ……………………………………………..…………………………

3





Ссылки:

Модули данных,

технические руководства

Название

96-А-72-80-00-03А-920А-А



Поворотное реактивное сопло.  Демонтаж и монтаж.

96-А-72-45-00-00А-600А-А



Ремонт деталей фронтового устройства

96-А-72-00-00-00А-012А-А



Общие предупреждения и предостережения, меры безопасности



Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Приспособление для завальцовки
Е6428-0189

 1

Приспособление для  завальцовки
Е6358-6041

 1

Приспособление для  завальцовки
Е6358-6035

 1

Приспособление для  завальцовки
Е6428-0197

 1



Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Болт  104.12.10.005



22 шт.

Болт  104.12.10.005-03



11 шт.

Болт  104.12.10.005-04



11 шт.

Гайка 104.12.10.011



44 шт.

Шайба 1-8-16-Хим. Пас. ОСТ 1 34508-80



44 шт.

Шайба 0,5-8-16-Хим. Пас. ОСТ 1 34508-80



44 шт.










Запасные части: нет

Условия обеспечения безопасности:

Модули данных,

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности


Процедура:

1.

Подготовительные работы

При демонтаже большого стабилизатора снимите ПPC (

96-А-72-80-00-03А-920А-А

).

2.

Демонтаж (

96-А-72-45-00-00А-600А-А, рис. 1

).

2.1.

Демонтаж большого стабилизатора:

−  отвинтите гайки (

17

) крепления большого стабилизатора (

1

) к стойкам (

2

) 11 шт.,

−  извлеките болты крепления (

14

) с шайбами,

−  отсоедините большой стабилизатор (

1

) от стоек (

2

).

2.2.

Демонтаж малого стабилизатора:

−  отвинтите гайки (

17

) крепления малого стабилизатора (

5

) к стойкам (

4

) 11 шт.,

−  извлеките болты крепления (

14

) с шайбами,

−  отсоедините малый стабилизатор (

5

) от стоек (

4

).

2.3.

Демонтаж стоек стабилизаторов

−  отвинтите гайки (

17

) крепления стоек (

2

) и (

4

) к форкамере (

3

),

−  извлеките болты (

18

) и (

19

) с шайбами (

15

) и (

16

),

−  отсоедините стойки (

2

) и (

4

) от форкамеры (

3

).

3.

Монтаж

ВНИМАНИЕ!

ДЛЯ

ОБЕСПЕЧЕНИЯ

КАЧЕСТВЕННОЙ

РАЗВАЛЬЦОВКИ

БОЛТОВ

КРЕПЛЕНИЯ СТОЕК И СТАБИЛИЗАТОРОВ, ДОПУСКАЕТСЯ ПОСТАНОВКА
НЕСКОЛЬКИХ  ШАЙБ  (

15

)  ИЛИ  (

16

).  УСТАНОВКА  ШАЙБ  ДОЛЖНА

ОБЕСПЕЧИВАТЬ  ВЫСТУПАНИЕ  ТОРЦОВ  БОЛТОВ  (

14, 18, 19

)  ДО

РАЗВАЛЬЦОВКИ ЗА ТОРЕЦ ГАЙКИ (

17

) НА 0,5…1,0 ММ.

3.1.

Монтаж стоек большого стабилизатора

−  подсоедините стойки (

2

) к форкамере (

3

),

−  подложите шайбы (

15

) и (

16

) под головки болтов (

19

),

−  вставьте в отверстия соединений болты (

19

) с шайбами,

−  навинтите  на  болты  гайки  (

17

).  Гайки  затятягивать  только  после  установки

стабилизаторов.

3.2.

Монтаж стоек малого стабилизатора

−  подсоедините стойки (

4

) к форкамере (

3

),

−  подложите шайбы (

15

) и (

16

) под головки болтов (

18

),

−  вставьте в отверстия соединений болты (

18

) с шайбами,

−  навинтите на болты гайки (

17

). Гайки затягивать только после установки стабилизаторов.

3.3.

Монтаж большого стабилизатора

−  подсоедините большой стабилизатор (

1

) к стойкам (

2

),

−  подложите шайбы (

15

) и (

16

) под головки болтов (

14),



−  в отверстия соединений вставьте болты (

14

)  11 шт. с шайбами,
