параметров  потока  перед  фронтовым  устройством.  Для  улучшения  процесса  смешения,
смеситель имеет двадцать два кармана (

10

).

Смеситель  передним  фланцем  (

4

)  прикреплен  к  корпусу  опоры  турбины,  а  кольцом  (

9

)

подвижно  опирается  на  корпус  (

2

).  Подвижность  смесителя  обеспечивает  осевую

компенсацию внутреннего контура относительно наружного.


3.

Фронтовое устройство

3.1.

Фронтовое  устройство  предназначено  для  организации  устойчивого  горения  топлива  в
форсажной камере. Фронтовое устройство состоит из:

−  корпуса с двухсекционным теплозащитным экраном,

−  системы стабилизации пламени,

−  топливных коллекторов.

3.2.

Корпус представляет собой кольцевую обечайку (

11, рис. 3

) с фланцами (

1

) и (

12

).

В корпус вварены:

−  силовой пояс (

10

) с узлами крепления двигателя к самолету,

−  два фланца для установки ионизационных датчиков пламени,

−  пять втулок для выводов топливных коллекторов,

−  одиннадцать фланцев для крепления тягами (

8

) стабилизаторов (

13

) и (

16

) и форкамеры

(

15

) с топливными коллекторами (

3, 4, 5, 6 и 9

),

−  патрубок для подсоединения трубопровода аварийного слива топлива,

−  фланец для установки дренажного клапана (

11, рис. 1

),

−  накладные кронштейны для установки агрегатов ЭГР, АПП, и АУПН.

3.3.

Теплозащитный  экран  (

2,  рис. 3

)  двухсекционный.  Экран  с  обечайкой  корпуса  образуют

кольцевой канал подвода воздуха из наружного контура на охлаждение форсажной камеры и
реактивного сопла. Первая секция имеет на входе двадцать два гофра, а на выходе сорок
четыре.

Вторая  секция  экрана  имеет  сорок  четыре  гофра  и  одновременно  является
антивибрационным элементом.

3.4.

Система стабилизации пламени содержит:

−  кольцевую форкамеру (

15

),

−  два  V-образных стабилизатора - большого (

13

) и малого (

16

),

−  двадцать две стойки (

14

) и (

21

) большого стабилизатора и малого стабилизатора.

Форкамера  представляет  собой V-образный  кольцевой  стабилизатор,  внутри  которого
расположен  карбюратор  (

18

).  Карбюратор  состоит  из  одиннадцати  труб,  перфорированных

отверстиями,  и  заборников  на  входе.  В  каждую  трубу  поступает  топливо  от  пускового
коллектора (9) и газ из тракта.

Топливо и газ проходят через карбюратор и поступают во внутреннюю полость форкамеры.

Большой  и  малый  стабилизаторы  закреплены  на  форкамере  каждый  одиннадцатью
стойками  (

14

)  и  (

21

).  Эти  стойки  одновременно  выполняют  функции  радиальных

стабилизаторов. Форкамера закреплена в корпусе одиннадцатью тягами (

8

).

На  внутренней  полке  профиля  малого  стабилизатора  имеется  одиннадцать V-образных
радиальных стабилизаторов (

17

).

3.5.

Топливные  коллекторы  (

3, 4, 9

)  фронтового  устройства  (

рис. 3, лист 1 из  2

)  расположены

перед  форкамерой.  Топливные  коллекторы  (

5

)  и  (

6

)  расположены  перед  большим

стабилизатором и закреплены на них серьгами. Серьги обеспечивают свободу перемещения
топливных коллекторов.

Топливный  коллектор  (

9

),  постоянно  работающий  во  всем  диапазоне  форсированных

режимов  двигателя,  является  пусковым.  Он  имеет  одиннадцать  струйных  форсунок,







питающих топливом карбюратор, и тридцать три отверстия в кольце (

19

), направленных на

отражатели (

20

), питающих форкамеру.

Каждый  из  коллекторов  (

3

)  и  (

4

)  имеет  по  двадцать  две  форсунки  (

7

),  установленных  на

внутреннем  диаметре  кольца.  Каждая  форсунка  имеет,  соответственно,  по  шесть  и  пять
отверстий.

Коллектор  (

5

)  имеет  тридцать  три  форсунки:  двадцать  две  из  них  объединены  попарно  в

одиннадцать распылителей и имеют по три отверстия каждая.

Коллектор  (

6

)  имеет  сорок  четыре  форсунки,  объединенных  попарно  в  двадцать  два

распылителя. Каждая из форсунок имеет по четыре отверстия.

Через  отверстия  в  форсунках  топливо  подается  в  проточную  часть  фронтового  устройства
перпендикулярно потоку газов.

Коллекторы (

3

) и (

4

) имеют по 11 экранов для защиты внутренних полостей кольцевых труб

от нагарообразования.

4.

Кок-стекатель

Кок-стекатель  (

10,  рис. 1

)  уменьшает  потери  энергии  при  выходе  газа  из  турбины.

Перфорация  на  коке-стекателе  служит  для  уменьшения  пульсационного  горения  в
форсажной камере.

5.

Работа форсажной камеры.

5.1.

Потоки  газа  и  воздуха  из  смесителя  поступают  в  полость  фронтового  устройства.  Часть
воздуха  попадает  в  полость,  образованную  экранами  и  стенками  корпусов  фронтового
устройства  и  корпуса  ФК.  Этот  воздух  охлаждает  корпуса  и  конструктивные  элементы
поворотного реактивного сопла.

5.2.

В  системе  стабилизации  пламени  фронтового  устройства  создается  обширная  зона

обратных  токов.  Обширная  зона  обратных  токов  обеспечивает  полноту  сгорания  топлива,
надежный запуск и устойчивость работы ФК в широком диапазоне режимов.

5.3.

Включение  ФК  осуществляется  системой  розжига  топлива  форсажной  камеры  (

96-А-80-30-

00-00А-000А-А

)  при  перемещении  РУД  в  диапазон  форсированных  режимов.  В  РСФ

включается блокировка его работы на минимальном форсированном режиме.

Пламя  "огневой  дорожки",  достигнув  зоны  обратных  токов  форкамеры,  воспламеняет
топливовоздушную смесь, подготовленную форкамерой (

15, рис. 3

) и пусковым коллектором

(

9

).  После  воспламенения  топлива  в  ФК,  по  сигналу  ионизационных  датчиков  пламени,

снимается блокировка в РСФ, соответствующая его работе на минимальном форсированном
режиме.  Топливо  через  форсунки  топливных  коллекторов  (

3, 4, 5, 6

)  первого  и  второго

каскадов (или только первого) подается в проточную часть фронтового устройства и вместе
с потоком газа поступает в зону горения ФК. Количество подаваемого топлива определяется
регулятором сопла и форсажа в зависимости от степени форсирования двигателя. При этом
расход  топлива  через  пусковой  коллектор  составляет  приблизительно 10 % от  суммарного
расхода всех коллекторов.














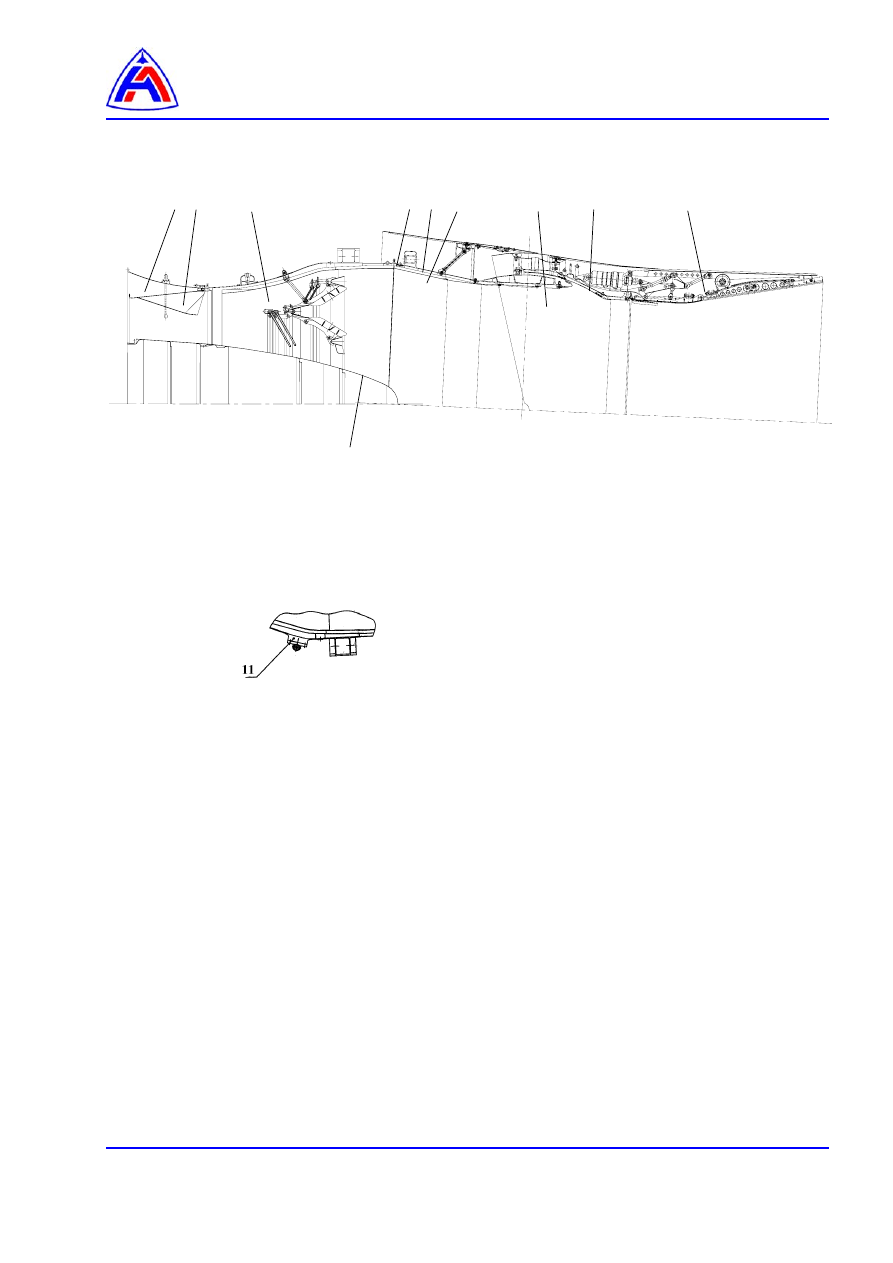

      1   2           3                                   4    6     7                 5           8                    9




                                              10



















1 – корпус смесителя,
2 – смеситель,
3 – фронтовое устройство,
4 – фланец,
5 – поворотное устройство,
6 – корпус ФК,
7 – теплозащитный экран,
8 – корпус РС,
9 – реактивное сопло,
10 – кок-стекатель,
11 – дренажный клапан.





Рис. 1    Форсажная камера с поворотным реактивным соплом











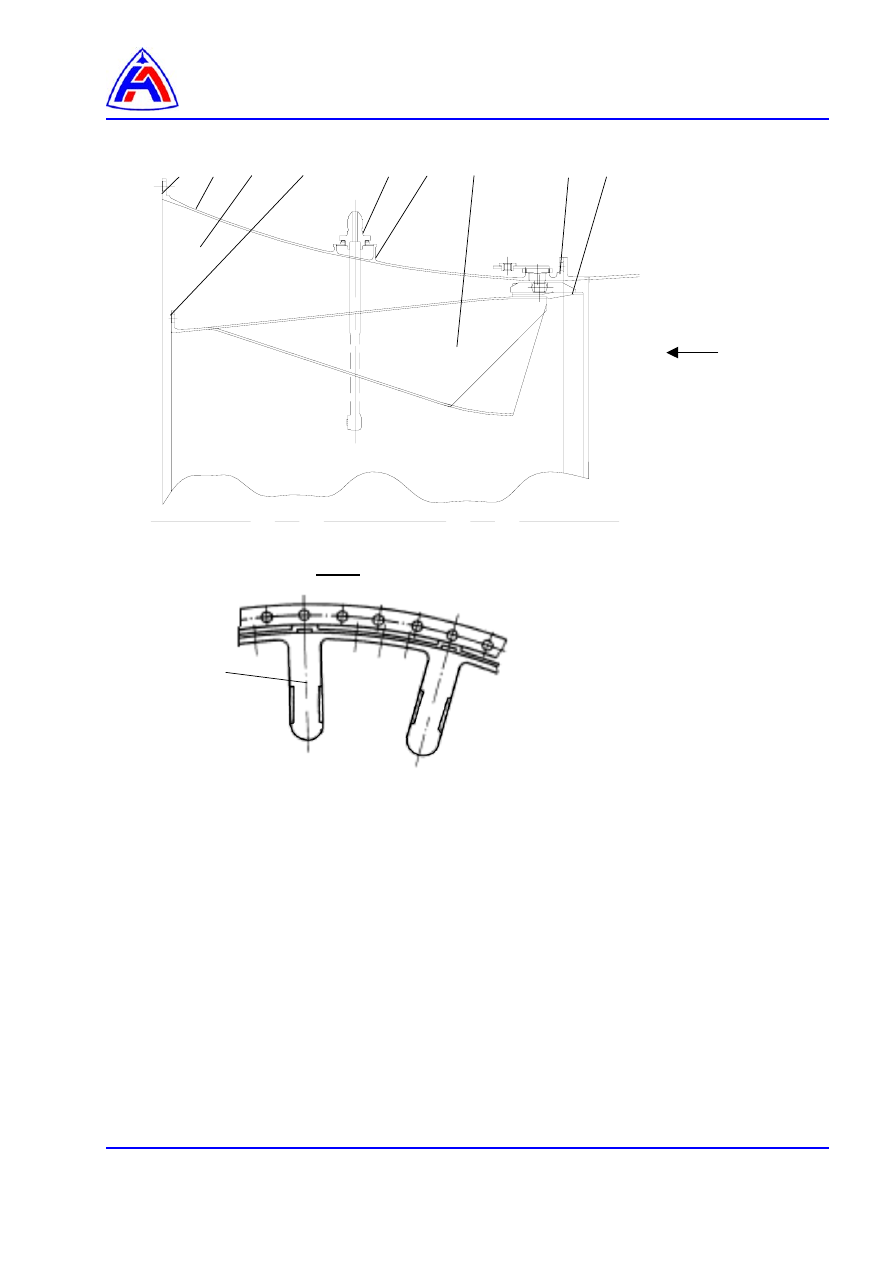

       1      2       3          4                   5        6        7                     8       9





                                        Вид А







           10









1 – фланец корпуса смесителя,
2 – корпус смесителя,
3 – обечайка,
4 – фланец смесителя,
5 – форсунка центробежная «огневой дорожки»,
6 – шпангоут,
7 – смеситель,
8 – фланец корпуса смесителя,
9 – кольцо,
10 – карман.




Рис. 2   Смеситель

А
