Двигатель АЛ-31ПФ. Руководство - часть 179









Основная камера сгорания – Описание


Содержание



Ссылки ……………………………………………………………………………………………..…..

1





Описание ……………………………………………………………………………………………….

1



 1

Описание………………………………………………………………………………

1




Перечень рисунков

 1

Основная камера сгорания…………..……………………………………………..…

3






Ссылки:

Модули данных,

технические руководства

Название

96-А-80-20-00-00А-000А-А

Система запуска основной камеры сгорания. Описание и работа.



Описание:


1. Описание

1.1.

Общие сведения.
Основная  камера сгорания  (ОКС)  кольцевая.  Она  состоит  из  наружного  корпуса  (

1,  рис. 1

),

внутреннего корпуса (

9

) и жаровой трубы (

5

).

Корпуса ОКС и корпус теплообменника (

7

) образуют со стенками жаровой трубы кольцевые

каналы.  По  этим  каналам  воздух  из  компрессора  высокого  давления  поступает  в  жаровую
трубу.  Топливо  в  ОКС  подается  через  двадцать  восемь  форсунок,  размещенных  на
топливном коллекторе (

11

). Воспламенение топливовоздушной смеси в ОКС осуществляется

запальными  устройствами  системы  запуска  ОКС  (

96-А-80-20-00-00А-000А-А

).  Топливный

коллектор и запальные устройства размещены на корпусе ОКС.

1.2.

Корпус

1.2.1.

Корпус  является  элементом  силовой  схемы  двигателя.  Передняя  часть  корпуса  образует
кольцевой диффузор. В этом диффузоре снижается скорость потока воздуха, поступающего
в ОКС из компрессора.

1.2.2.

Корпус  состоит  из  наружного  (

1

)  и  внутреннего  (

9

)  корпусов,  соединенных  четырнадцатью

полыми  стойками  (

14

).  На  семи  стойках  имеются  кронштейны  (

13

)  для  крепления  жаровой

трубы  (

5

)  и  топливного  коллектора  (

11

)  к  корпусу  ОКС.  На  переднем  фланце  внутреннего

корпуса  (

9

)  укреплены  крышки  лабиринтного  уплотнения  разгрузочной  полости.  Задний

фланец  внутреннего  корпуса  (

9

)  крепится  к  корпусу  соплового  аппарата  ТВД.  Передний

фланец  наружного  корпуса  (

1

)  крепится  к  фланцу  корпуса  КВД,  а  задний  фланец  к

переднему фланцу корпуса теплообменника (

7

).

1.3.

Жаровая труба

1.3.1.

Жаровая труба (

5

) предназначена для сжигания топливовоздушной смеси и формирования

поля температур газа на входе в турбину.

1.3.2.

Жаровая труба (

5

) состоит из профилированных точеных секций. Фронтовая часть жаровой

трубы  состоит  из  кольцевой  обечайки  (

12

)  и  лопаточных  завихрителей  (

2

).  В  кольцевой

обечайке  выполнены  двадцать  восемь  цилиндрических  камер  смешения  (

3

).  На  входе  в

камеры смешения подвижно установлены лопаточные завихрители.









1.3.3.

Для  создания  горючей  топливовоздушной  смеси,  во  фронтовой  части  жаровой  трубы
имеется ряд отверстий подвода воздуха под воздухозаборником (

4

).  Камеры смешения (

3

)

служат  для  подготовки  топливовоздушной  смеси,  поступающей  в  жаровую  трубу.
Формирование  поля  температур  на  выходе  из  камеры  сгорания  осуществляется  воздухом,
поступающим через четыре ряда отверстий (

6

).Отверстия (

6

) расположены на смесительной

части жаровой трубы. Для охлаждения стенок жаровой трубы на ее внутренней и наружной
оболочках  имеются  кольцевые  щели  (

10

).  В  эти  щели  через  отверстия  поступает  воздух,

образующий  заградительную  пелену  вдоль  стенок.  На  внутреннюю  поверхность  жаровой
трубы нанесено жаростойкое покрытие.

1.3.4.

Для  компенсации  взаимных  перемещений  от  тепловых  воздействий,  жаровая  труба  и
топливный коллектор крепятся к кронштейнам (

13

) стоек (

14

) радиальными штифтами (

15

).

Компенсация взаимных перемещений жаровой трубы и СА ТВД осуществляется с помощью
телескопического соединения по фланцам (

8

).

























1 – наружный корпус,
2 – лопаточный завихритель,
3 – камера смешения,
4 – воздухозаборник,
5 – жаровая труба,
6 – смесительные отверстия,
7 – корпус теплообменника,
8 – фланцы,
9 – внутренний корпус,
10 – кольцевая щель,
11 – топливный коллектор,
12 – кольцевая обечайка,
13 – кронштейны,
14 – стойка,
15 – штифт.

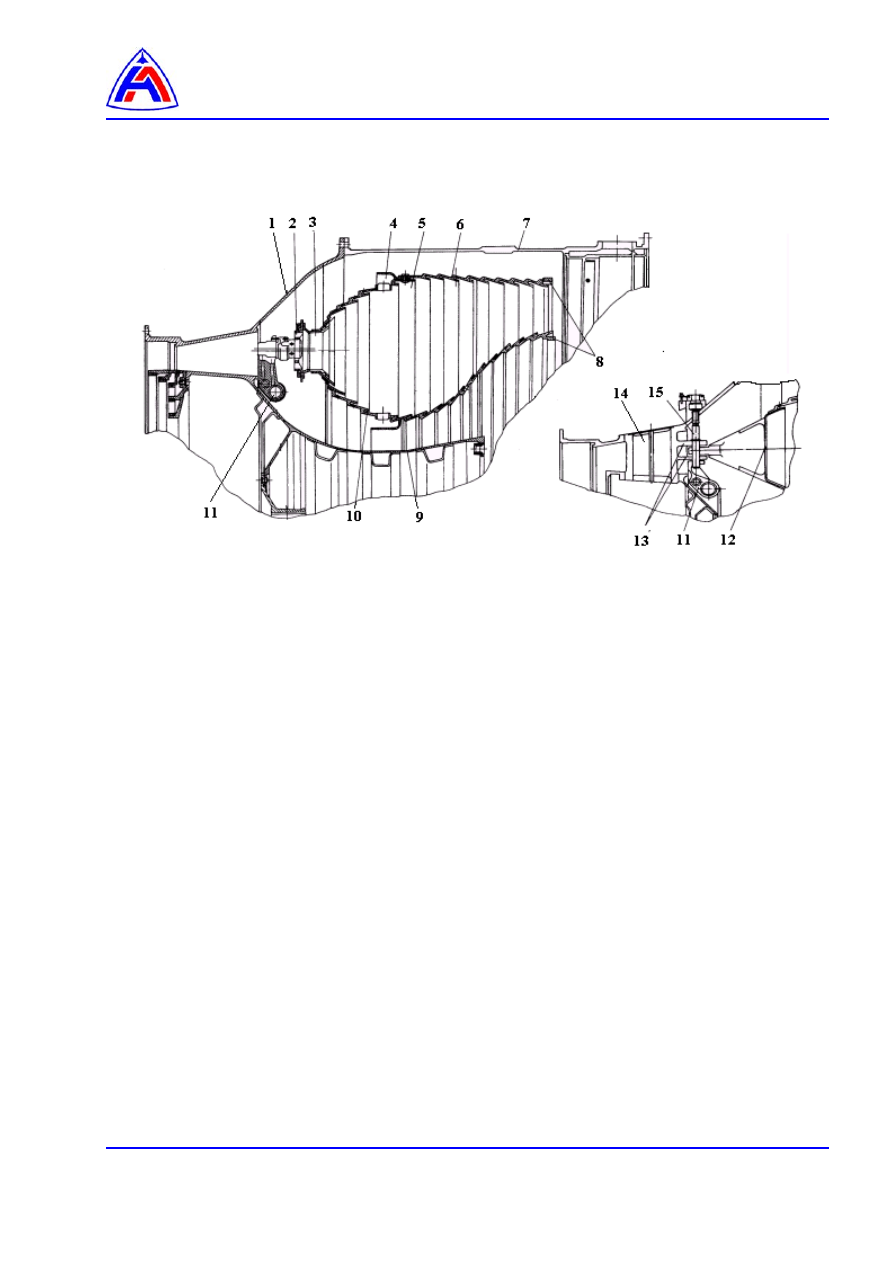

Рис. 1  Основная камера сгорания











Форсажная камера – Описание и работа


Содержание



Ссылки ……………………………………………………………………………………………..…..

1





Описание ………………………………………………………………………………………….….

1



 1

Общие сведения ………………………………………………………………………………

1



 2

Смеситель……………………… ………………………………………………………………

1



 3

Фронтовое устройство …………………………….…………………………………………

2



 4

Кок-стекатель…………………….. ……………………………………………………………

3

 5

Работа форсажной камеры…………………………………………………………………..

3




Перечень рисунков

 1

Форсажная камера с поворотным реактивным соплом………………………………..…

4



 2

Смеситель ……………………………………………………………………………………….

5



 3

Фронтовое устройство (листов 2) ………………………………………………………

6

,

7







Ссылки:

Модули данных,

технические руководства

Название

96-А-80-30-00-00А-000А-А

Система розжига топлива форсажной камеры. Описание и работа.




Описание:



1.

Общие сведения
В состав форсажной камеры входят (

рис. 1

):

−  смеситель (

2

),

−  фронтовое устройство (

3

),

−  корпус (

6

) с теплозащитным экраном (

7

),

−  кок-стекатель (

10

).

2.

Смеситель.

2.1.

Смеситель  является  элементом  силовой  схемы  двигателя.  Он  связывает  корпуса
внутреннего  и  наружного  контуров  двигателя.  Смеситель  состоит  из  корпуса  (

2,  рис. 2

)  и

смесителя (

7

).

2.2.

Корпус  (

2

)  передним  фланцем  (

1

)  прикреплен  к  корпусу  наружного  контура.  К  заднему

фланцу (

8

) прикреплено фронтовое устройство.

На шпангоуте (

6

) установлены:

−  восемь термопар (

5

),

−  центробежная форсунка системы "огневой дорожки" ФК,

−  трубопровод слива топлива из сливного бачка двигателя в проточную часть ФК,

−  приемник давления Р

04

.

2.3.

Смеситель  (

7

)  интенсифицирует  процесс  смешения  газа  внутреннего  контура  и  воздуха

наружного  контура.  Смешение  газа  и  воздуха  необходимо  для  выравнивания  полей
