Двигатель АЛ-31ПФ. Руководство - часть 178







Номенклатура

Идентификационный номер

Количество

−  V ступени   104.01.25.053

−  VI ступени    104.01.25.063

−  VII ступени   104.01.25.075

−  VIII ступени  104.01.25.075-01

−  IX ступени   104.01.25.075

1 шт.
1 шт.
3 шт.
3 шт.
3 шт.



Запасные части: нет.


Условия обеспечения безопасности:

Модули

данных/технические

руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности










Процедура:

ВНИМАНИЕ!  РАБОТЫ  ПО  ЗАМЕНЕ  РАБОЧИХ  ЛОПАТОК  КВД  ВЫПОЛНЯЮТСЯ  ТОЛЬКО

ПРЕДСТАВИТЕЛЯМИ ЗАВОДА-ПОСТАВЩИКА ДВИГАТЕЛЯ

1.

Подготовительные работы

1.1.

Осмотрите рабочие лопатки КВД  (

96-А-72-00-00-02А-312А-А

).

1.2.

Оцените необходимость замены лопатки   (

96-А-72-30-00-00А-600А-А

).

Примечание.   Допускается замена рабочих лопаток в следующих количествах:

лопатки  I, II, III, IV, V, VI ступеней:

−  до 10 лопаток,  -  при расположении их в одной половине диска;
−  до 20 лопаток,  -  при расположении их по всему диску;

лопатки VII, VIII, IX ступеней:

−  до 20 лопаток,  -  при расположении их в одной половине диска;
−  до 30 лопаток,  -  при расположении их по всему диску.

1.3.

Демонтируйте  нижнюю половину  переднего корпуса наружного контура (

96-А-72-70-00-00А-

920А-А

).

1.4.

Демонтируйте  нижнюю  половину  заднего    корпуса  статора    КВД    и    нижнюю  половину
корпусов ВНА, I - III ступеней   (

96-А-72-30-00-02А-920А-А

).

2.

Демонтаж

2.1.

Вывинтите  фиксаторы крепления лопаток

−  на:    I,  II,  III,  IV,  V,  VI ступенях (отвертка Е6428-0191),
−  на:   VII, VIII, IX, ступенях  (отвертка Е6428-0193).

2.2.

Сдвиньте  все лопатки на  1/2  ширины  полки лопатки  в любую сторону  по кольцевому пазу
диска.

2.3.

Выведите из кольцевого паза диска  лопатку вместе с балансировочным грузом.

3.

Монтаж

3.1.

Запилите напильником или шлифовальной шкуркой устанавливаемую лопатку по торцу пера
для обеспечения длины лопатки,  равной забракованной,  минус 0,1 … 0,2 мм.

3.2.

Контролируйте размер по торцу пера лопатки (рычажный индикатор, штангенрейсмас).

3.3.

На вновь устанавливаемой лопатке скруглите поверхность по торцу пера радиусом  R = 0,6
мм  и  притупите острые кромки  радиусом  R = 0,2 мм  или фасками  0,2×45°.

Примечание.  Шероховатость  доработанной  поверхности  должна  быть  идентична

шероховатости пера лопатки.

3.4.

Ввинтите фиксатор во вкладыш.

3.5.

Протрите лопатку, вкладыш с ввинченным фиксатором, балансировочный груз и  кольцевой
паз  чистой  х/б салфеткой.

3.6.

Осмотрите паз и детали.

3.7.

Установите  в  кольцевой  паз  диска  лопатки  вкладыш  с  ввинченными  фиксаторами    и
балансировочные грузы. Соблюдайте порядковую нумерацию, маркированную на лопатках,
вкладышах и балансировочных грузах.







3.8.

Обеспечьте суммарный зазор (щуп) между полкой лопатки в секторе и фиксатором не более
0,1 мм,  припиловкой напильником боковых сторон полок лопатки не более, чем  на 0,1 мм  с
каждой стороны  полки.

3.9.

Закрепите  вкладыши  фиксаторами  для  I, II, III, IV, V и VI ступеней  (отвертка Е6428-0191)
и  для VII, VIII и IX ступеней  (отвертка Е6428-0193).

3.10.

Фиксатор завальцуйте (развальцовка  Е6428-0195,  6424-1317).

3.11.

Перед развальцовкой фиксатор подгоните припиловкой напильником заподлицо с наружной
поверхностью  “П” (

рис. 1

).

3.12.

После  развальцовки  проконтролируйте  зазор  (щуп)  между  полками  лопаток  в  секторе - не
более 0,35 мм.  (

рис. 1

)

4.

Заключительные работы

4.1.

Установите  на  двигатель    нижнюю  половину  корпусов  ВНА  и  I - III ступеней  и  нижнюю
половину заднего  корпуса  статора  КВД  (

96-А-72-30-00-02А-920А-А

).

4.2.

Смонтируйте  нижнюю половину  переднего корпуса  наружного контура  (

96-А-72-70-00-00А-

920А-А

).













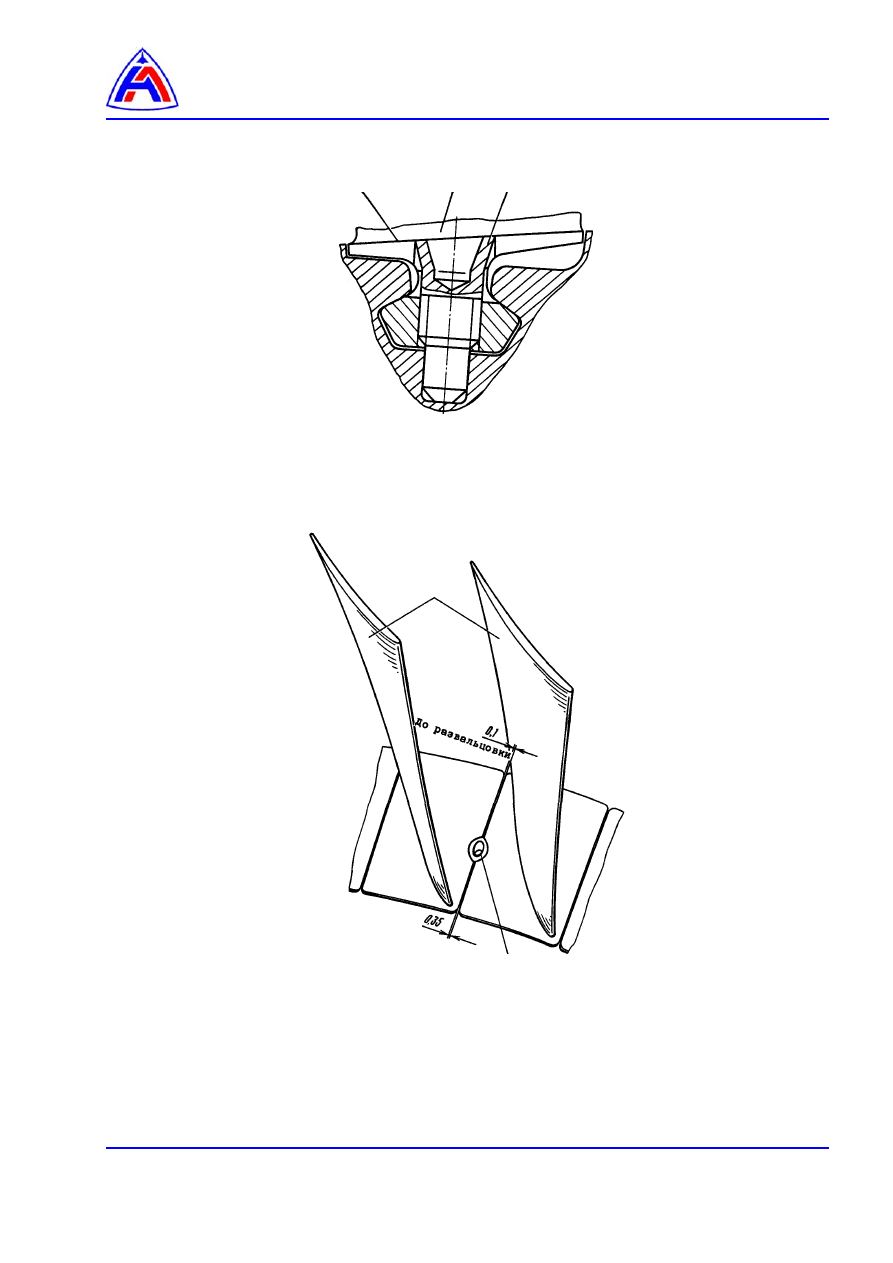

Развальцовка фиксатора












Расположение лопаток



Рис. 1   Рабочие лопатки КВД

Демонтаж и монтаж.



  “П”                    1            2

1   -   лопатка КВД
2   -   фиксатор

    1

2

После  развальцовки
