Двигатель АЛ-31ПФ. Руководство - часть 176







−  гайки (14) с моментом   М

кр

 = (3,5

+0,5

) кгс

⋅м;

−  болты (16) с моментом  М

кр

 = (2,1

+0,3

) кгс

⋅м;

−  болты (19)  с  моментом  М

кр

 = (3,3

+0,3

) кгс

⋅м

Законтрите  гайки (

10, 14

)  и  болты (

16 и 19

)  проволокой.

3.2.6.

Закрепите  половину  заднего  корпуса  (стык  А

2

)  призонными  болтами  (

23, 27

),  гайками  (

22

),

подложив  под гайки  шайбы (

26, 28

).

Установите в стык А

2

 остальные болты (

29, 31

)  и  гайки (

22, 30

).

Затяните  по  стыку  А

2

  (нижняя  половина)  гайки  (

22

)  с  моментом  М

кр

 = (1

+0,2

)  кгс

⋅м    и

законтрите  проволокой.

Примечание.   Гайки  контрите  проволокой  попарно.

3.2.7.

Соедините половинки колец ВНА Т-образными проставками (

13, рис. 3

) и закрепите болтами

(

18

) и гайками (

10

), подложив под гайки втулки (

12

) и шайбы (

11

).

Примечание. 1. Рычаги со сферами поворотных лопаток должны входить в овальные

отверстия  колец (16) привода.

2. Детали крепления колец привода устанавливайте строго по своим местам.

Затяните гайки (

10

) с моментом М

к

 = (0,7

+0,2

) кгс

⋅м и законтрите шайбами (

11

) (ключ

тарированный Е6441-1769,  переходник Е6442-1507, щипцы Е6445-0133).

3.2.8.

Соедините  рычаги  (

17

)  ВНА I ступени  с  кольцом  (

16

)  привода  штифтами  (

15

).  Штифты

законтрите контровочными штифтами (

14

).

3.2.9.

Повторите пункты

3.2.7,  3.2.8

 для кольца привода I и II ступеней (Е6441-1769,  Е6442-1507,

Е6445-0133).

3.2.10.  Присоедините  тягу  (

9

)  к  механизму  управления  (

8

).  Закрепите  тягу  (

9

)  пальцем  (

1

),  гайкой

(

3

),  подложив  под  гайку  шайбу  (

4

).  Палец  (

1

)  должен  вставляться  свободно.  Законтрите

палец новым шплинтом (

2

).

3.2.11.  Установите  в  стык  А

3

  заднего  корпуса  с  кожухом  КС  болты  (

36

)  и  закрепите  гайками  (

35

),

подложив  шайбы  (

33

).  Гайки  (

35

)  затяните  с  моментом  М

кр

 = (0,8

+0,2

)  кгс

⋅м    (ключ

тарированный Е6441-1769; переходники: Е6447-0321, Е6442-1509,  Е6442-1507).

Установите  остальные  болты  (

38

)  и  (

34

)  в  стык  А

3

  заднего  корпуса  с  кожухом  камеры

сгорания и закрепите гайками (

32, 37

),  подложив шайбы (

33

).

Гайки (

32, 37

)  затяните с моментом  М

кр

 = (0,8

+0,2

) кгс

⋅м.

Законтрите  гайки по стыку заднего корпуса  с кожухом КС.

3.3.

Проверка  перекладки  поворотных  НА КВД

Произведите проверку перекладки поворотных НА КВД (

96-А-72-00-00-03А-330А-А, п. 2

).

3.4.

Монтаж  трубопроводов  внутреннего  контура

3.4.1.

Снимите  заглушку со штуцера замера Р

301

.

3.4.2.

Установите трубопровод (

1, рис. 1

) замера статического давления на выходе из КВД (Р

301

) с

шайбой  на  штуцере  на  двигателе  и  закрепите  гайку  (

7

)  трубопровода  (

1

)  замера

статического давления на выходе из КВД (Р

301

) к двигателю (щипцы Е6445-0133).

3.4.3.

Установите  скобы (

2, 6

)   на кронштейн (

5

),  винт (

3

),  подложив  контровочную шайбу (

4

).

3.4.4.

Завинтите винт (

3

) крепления скоб трубопровода замера Р

301

.

3.4.5.

Осмотрите трубопроводы внутреннего контура в пределах видимости. Проверьте контровку
трубопроводов.







4.

Заключительные  работы

4.1.

Произведите  монтаж  нижнего  переднего  корпуса  наружного  контура  (

96-А-72-70-00-00А-

920А-А

).

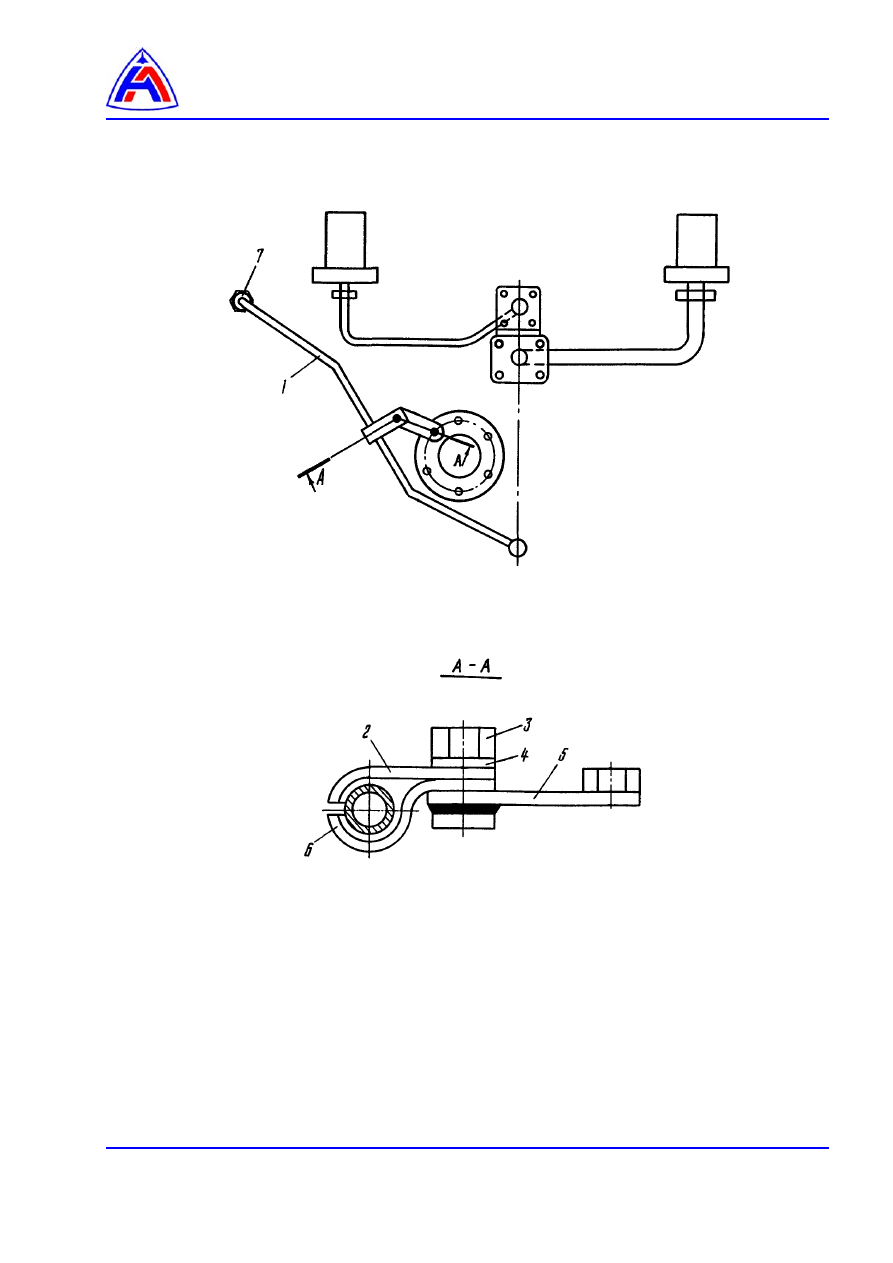

Рис. 1   Статор КВД

Демонтаж и монтаж трубопроводов внутреннего контура

1   -   трубопровод замера статического

давления  на выходе из КВД (Р

301

)

2   -   скоба
3   -   винт

4   -   шайба контровочная
5   -   кронштейн
6   -   скоба
7   -   гайка

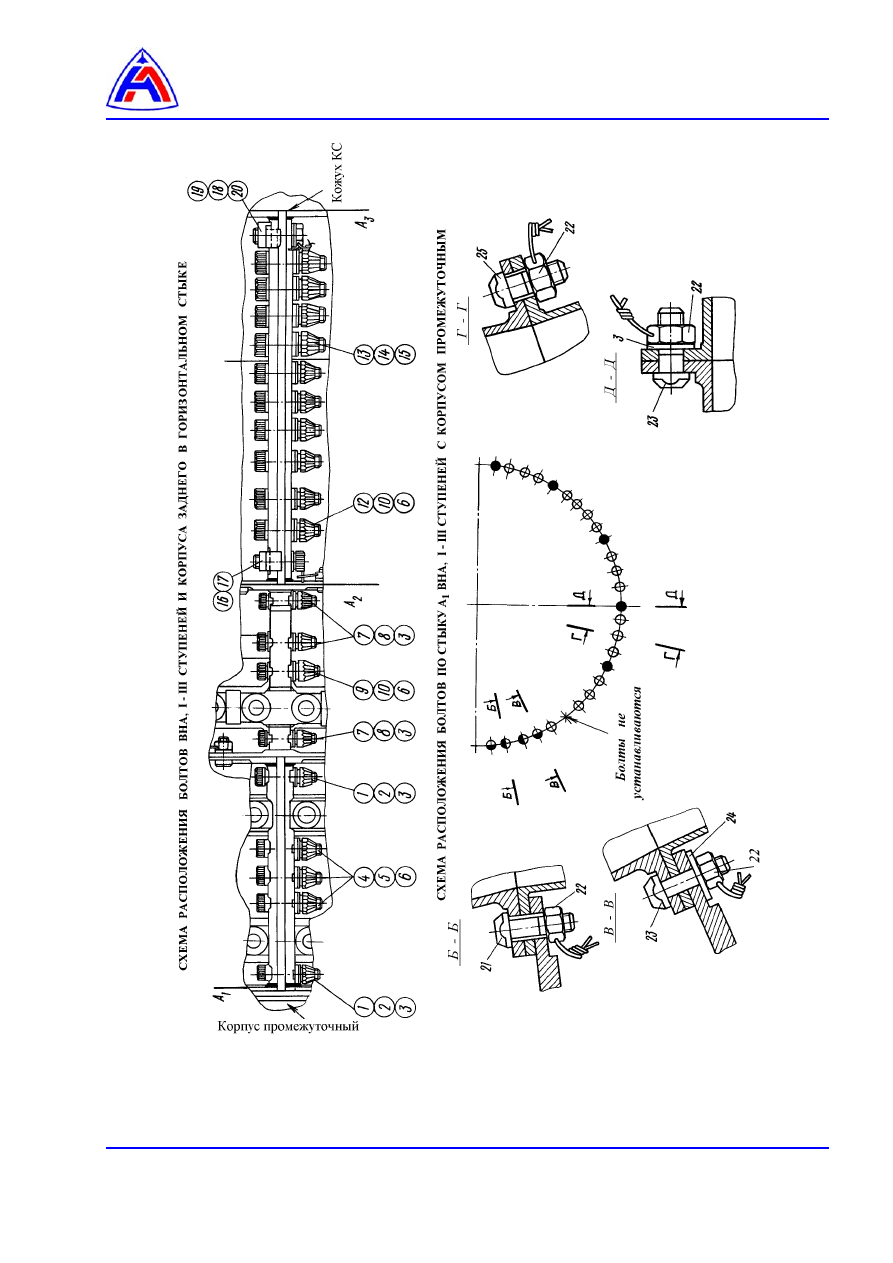

Рис. 2   Статор КВД

Демонтаж и монтаж заднего корпуса   (лист 1 из 2)
