Двигатель АЛ-31ПФ. Руководство - часть 174









Таблица 1    Группы лопаток



№

группы

Статический момент,

гс

⋅см

Количество лопаток

Разница статических

моментов, гс

⋅см



1



7300 - 7350



3



20

2

7351 - 7400

3

20

3

7401 - 7450

3

20

4

7451 - 7500

5

10

5

7501 - 7550

10

10

6

7551 - 7600

10

10

7

7601 - 7650

10

10

8

7651 - 7700

5

20

9

7701 - 7750

3

20

10

7751 - 7800

3

20

11

7801 - 7850

3

20

12



7851 - 7900

3

20





Примечание.  Лопатки  поставляются  окончательно  проточенные  на  верхний  предел

по торцу пера и подогнанные по подошве хвостовика.






Таблица 2     Перечень диаметрально противоположных рабочих лопаток 1 ступени КНД




№ снимаемой
     лопатки



1



2



3



4



5



6



7



8



9



10



11



12



13

№
диаметрально
противополо-
жных лопаток


19,

  20


20,

  21


21,

  22


22,

  23


23,

  24


24,

  25


25,

  26


26,

  27


27,

  28


28,

  29


29,

  30


30,

  31


31,

  32


№ снимаемой
     лопатки



14



15



16



17



18



19



20



21



22



23



24



25



26

№
диаметрально
противополо-
жных лопаток


32,

  33


33,

  34


34,

  35


35,

  36


36,

  37


37,

    1


 1,

    2


 2,

    3


 3,

    4


 4,

    5


 5,

    6


 6,

    7


 7,

    8


№ снимаемой
     лопатки



27



28



29



30



31



32



33



34



35



36



37



−



−

№
диаметрально
противополо-
жных лопаток


 8,

    9


9,

  10


10,

  11


11,

  12


12,

  13


13,

  14


14,

  15


15,

  16


16,

  17


17,

  18


18,

  19



−



−


















Рис. 1   Рабочие лопатки  I  ступени КНД.   Демонтаж и монтаж

(снятие фасок на замке лопатки)

















1 - шайба контровочная
2 - болт балансировочный
3 - кольцо
4 - штифт



Рис. 2   Рабочие лопатки  I ступени КНД.  Демонтаж и монтаж

(узел крепления лопатки в диске)















1  -  лопатка I ступени КНД
2  -  приспособление для развода лопаток

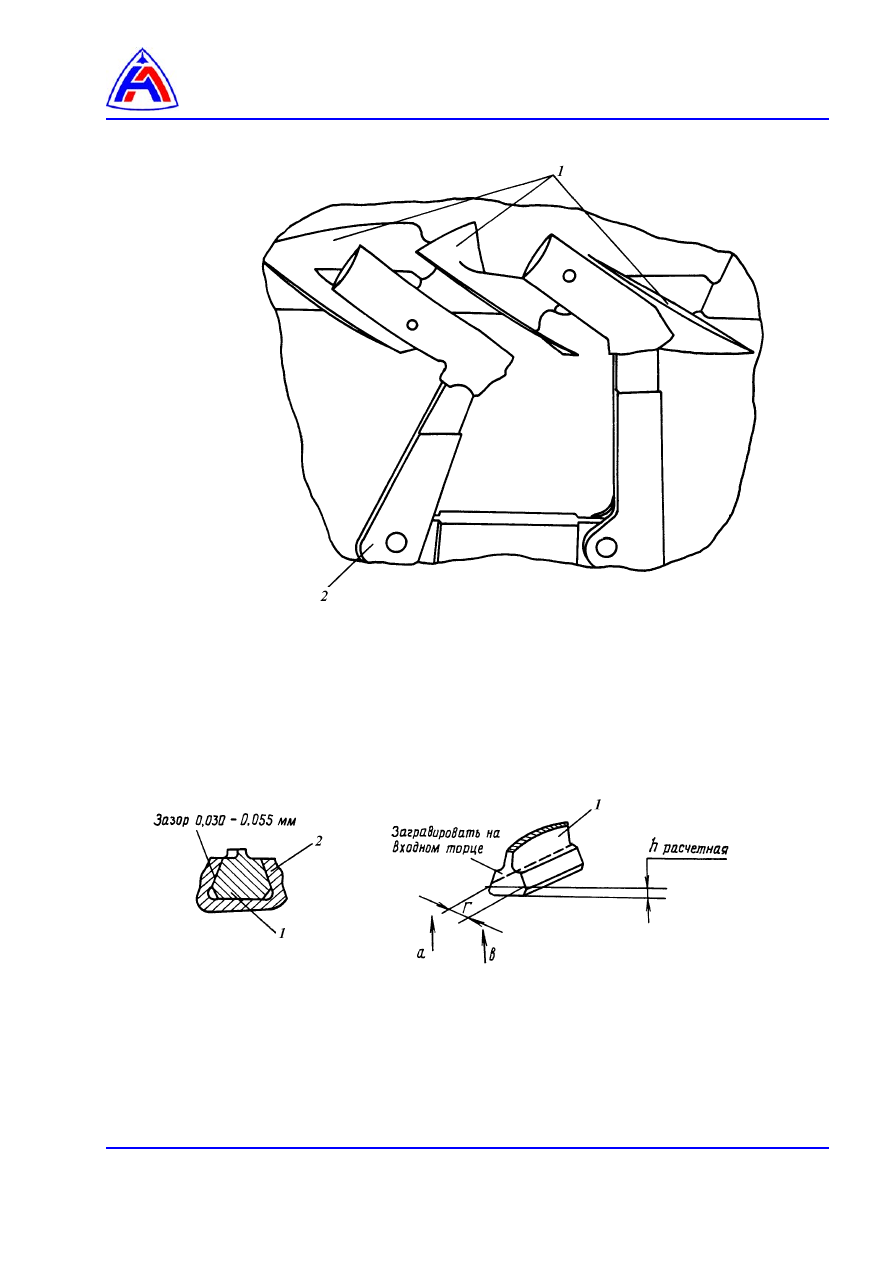

Рис. 3   Рабочие лопатки  I  ступени КНД  Демонтаж и монтаж

(Раздвижка лопаток)










1 -



лопатка I ступени КНД

2 -



диск I ступени



Рис. 4   Рабочие лопатки I-й ступени КНД  Демонтаж и монтаж

(Замок лопатки)

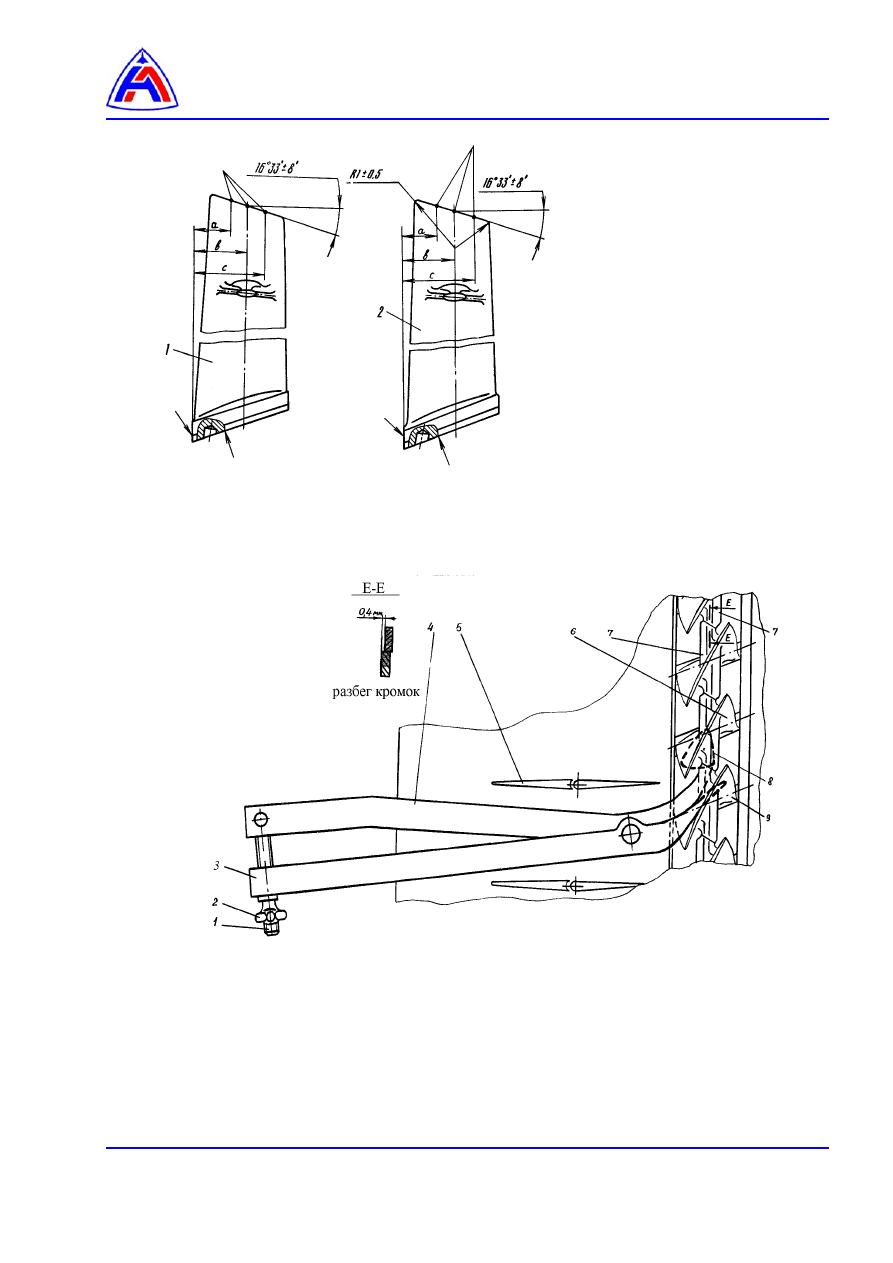

Рис. 5  Рабочие лопатки  I  ступени КНД  Демонтаж и монтаж

(контроль торца пера лопатки)













Рис. 6   Рабочие лопатки  I  ступени КНД.  Демонтаж и монтаж

(совмещение бандажных полок)



1  -  болт
2  -  гайка-барашек
3  -  корпус приспособления Е6350-5787
4  -  рычаг приспособления  Е6350-5787
5  -  лопатка  ВНА КНД

6  -  лопатка рабочая I ступени КНД
7  -  полка бандажная
8  - “сухарь” приспособления Е6350-5787
9  -  лопатка рабочая I ступени КНД

1   -   лопатка, ранее стоявшая
2   -   новая лопатка
