Двигатель АЛ-31ПФ. Руководство - часть 172

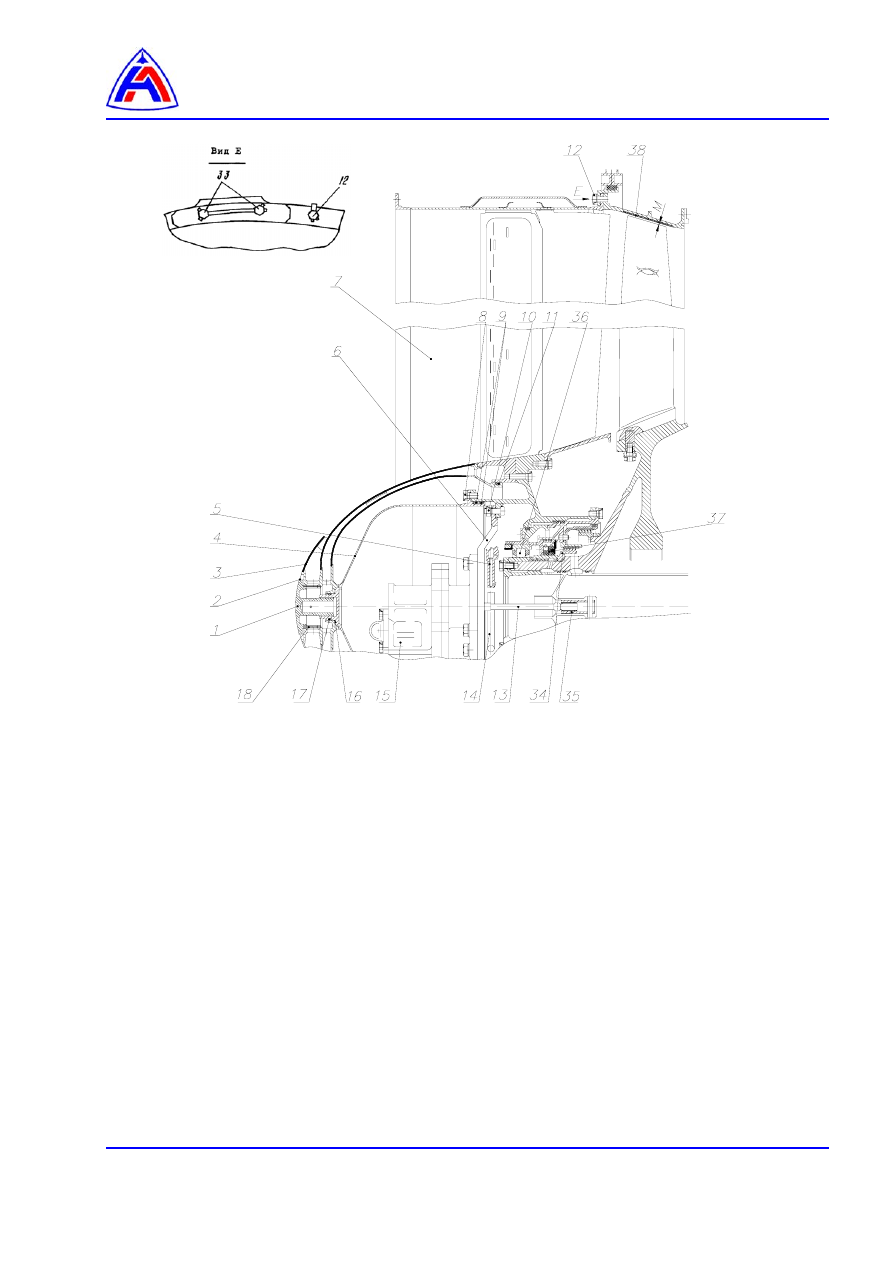

Рис. 2   Входной направляющий аппарат КНД

Демонтаж и монтаж (лист 1 из 2)

1  -  винт крепления кока
2  -  шайба контровочная
3  -  кок
4  -  кожух
5  -  форсунка
6  -  кронштейн крепления маслонасоса
7  -  корпус ВНА
8  -  винт крепления кожуха
9, 11, 17, 24, 27, 29, 31  -  кольца

уплотнительные

10  -  гайка крепления кронштейна
12, 33  -  винты крепления ВНА
13  -  рессора маслонасоса
14  -  маслоколлектор
15  -  маслонасос
16  -  шайба
18  -  сетка

19  -  винт крепления трубопровода подвода масла к

гидродемпферу

20  -  винт крепления коллектора
21  -  трубопровод подвода масла к гидродемпферу
22  -  винт крепления маслонасоса
23  -  гайка крепления кронштейна
25  -  трубопровод
26  -  патрубок
28  -  трубопровод откачки масла
30  -  угольник
32  -  винт крепления форсунки
34  -  уплотнение лабиринтное
35  -  втулка
36  -  роликоподшипник
37  -  уплотнение графитовое
38  -  спецсмесь
39  -  скоба
40  -  фланец

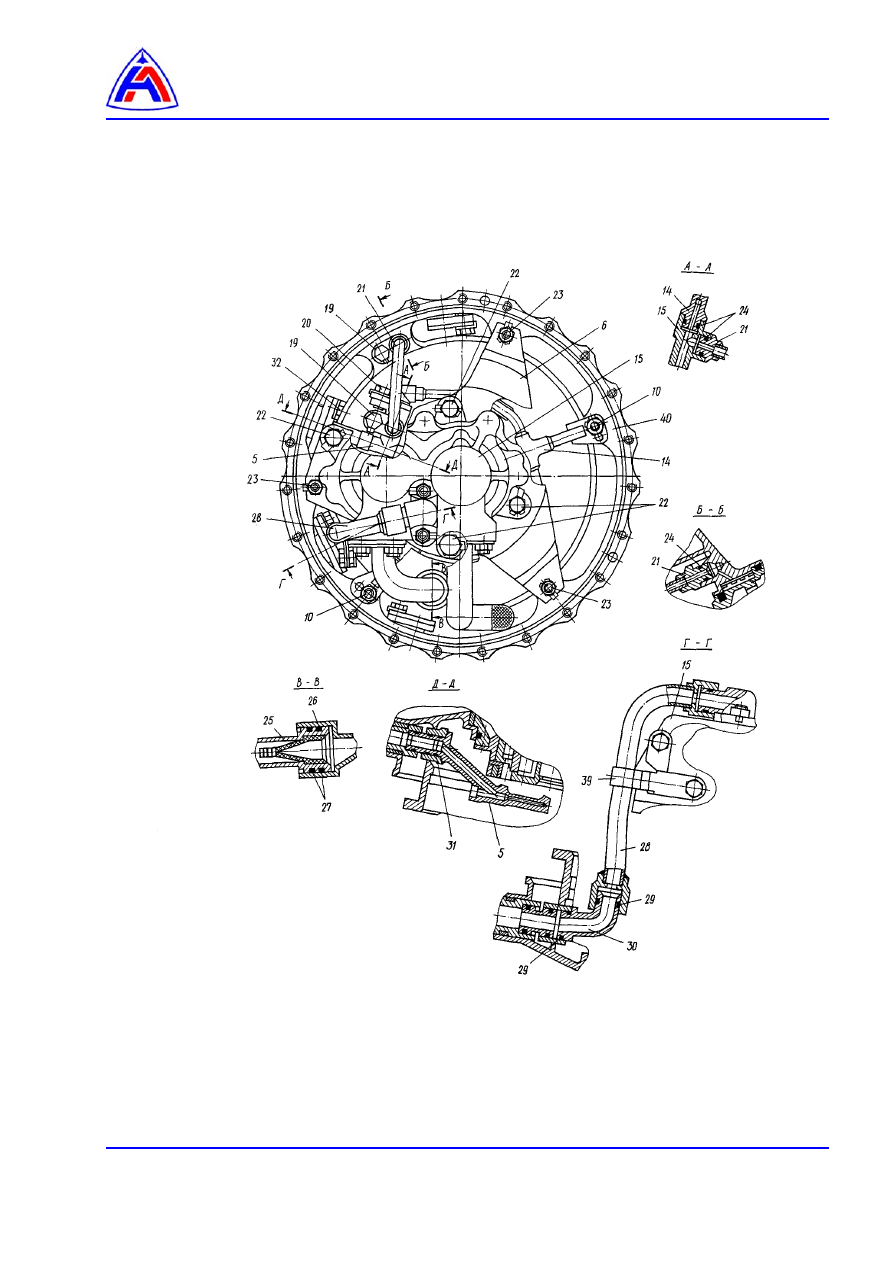

Рис. 2   Входной направляющий аппарат КНД

Демонтаж и монтаж (лист 2 из 2)









Рабочие лопатки I ступени КНД.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ……………………………………………………………………………..

2







Вспомогательное оборудование ……………………………………………………………

2







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

2







Условия обеспечения безопасности …………………………………………………………

2





Процедура ……………………………………………………………………………………………….

3



 1

Подготовительные работы ……………………………………………………………………

3



 2

Демонтаж ………………………………………………………….………………………………

3



 3

Подбор  лопатки  по статическому моменту  и  подгонка  лопатки ………………..……

5



 4

Монтаж ……………………………………………..……………………………………..………

6



 5

Заключительные работы ……………………………………………………………………….

6




Перечень таблиц

 1

Группы лопаток …………………………………………………………………………….…..

7



 2

Перечень диаметрально противоположных рабочих лопаток 1 ступени КНД ……...

7




Перечень рисунков

 1

Рабочие лопатки I ступени КНД. Демонтаж и монтаж





(снятие фасок на замке лопатки) …………………………………………………………….

8



 2

Рабочие лопатки  I ступени КНД.  Демонтаж и монтаж





(узел крепления лопатки в диске) ……………………………………………………………

8



 3

Рабочие лопатки I ступени КНД Демонтаж и монтаж (Раздвижка лопаток) ………….

9



 4

Рабочие лопатки I-й ступени КНД  Демонтаж и монтаж (Замок лопатки) …………….

9



 5

Рабочие лопатки  I  ступени КНД  Демонтаж и монтаж





(контроль торца пера лопатки) ………………………………………………………………

10



 6

Рабочие лопатки  I  ступени КНД.  Демонтаж и монтаж





(совмещение бандажных полок) ……………………………………………………………..

10





Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-72-00-00-01А-312А-А

Осмотр проточной части двигателя. Осмотр рабочих лопаток КНД

96-А-72-30-00-00А-920А-А

ВНА. Демонтаж и монтаж










Предварительные требования

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Индикаторная стойка   Е6015-6953

1

Прибор для контроля  паза диска I ступени
Е6007-7237

 1

Эталон    Е6075-1391

1

Эталон    Е6075-1389

1

Прибор (спец.весы) для определения статического
момента лопаток Е6008-2185

 1

Прибор для обмера замка лопатки
Е6008-2187

 1

Приспособление для развода лопаток Е6350-5787

1

Приспособление для съема штифтов крепления
лопатки Е6350-6773

 1

Приспособление для снятия лопаток I ступени
Е6350-6785

 1

Державка для крепления лопатки при замере
статического момента Е6084-18501

 1

Приспособление для опиловки подошвы замка
лопатки Е6350-6775

 1

Приспособление для подгонки  торца пера лопатки
в роторе I ступени Е6065-5699

 1

Приспособление для подгонки  торца пера лопатки
в роторе I ступени Е6065-5699

 1


Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Штифт  104.01.35.015



По потребности

Шайба контровочная 104.01.35.017



По потребности

Болт технологический  М6×1
ГОСТ 7805-70

 1

шт.

Салфетка х/б

0,5

м

2




Запасные части:

Номенклатура

Идентификационный номер

Количество

Лопатка рабочая  104.01.35.012
I ступени КНД



По потребности


Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности
