Двигатель АЛ-31ПФ. Руководство - часть 177

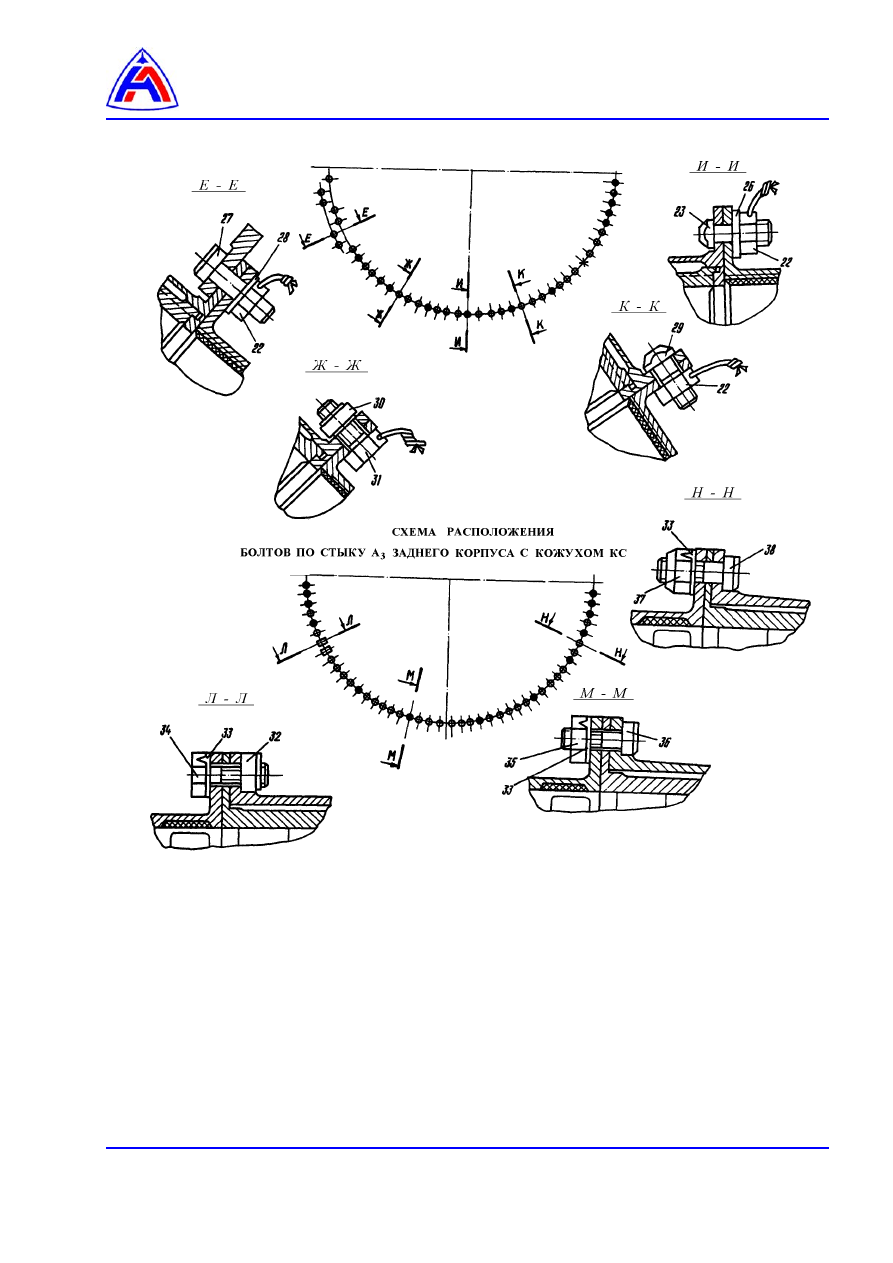

1, 4, 7, 9, 12, 13, 16, 19, 21, 23, 25, 27, 29, 31, 34, 36, 38  -  болт
2,  5,  8,  10,  14,  22,  30,  32,  35,  37                                -   гайка
3,   6,   15,    24,   26,    28,    33                                          -   шайба
17,    18,    20                                                                       -   гайка-платик




Рис. 2   Статор КВД

Демонтаж и монтаж заднего корпуса   (лист 2 из 2)

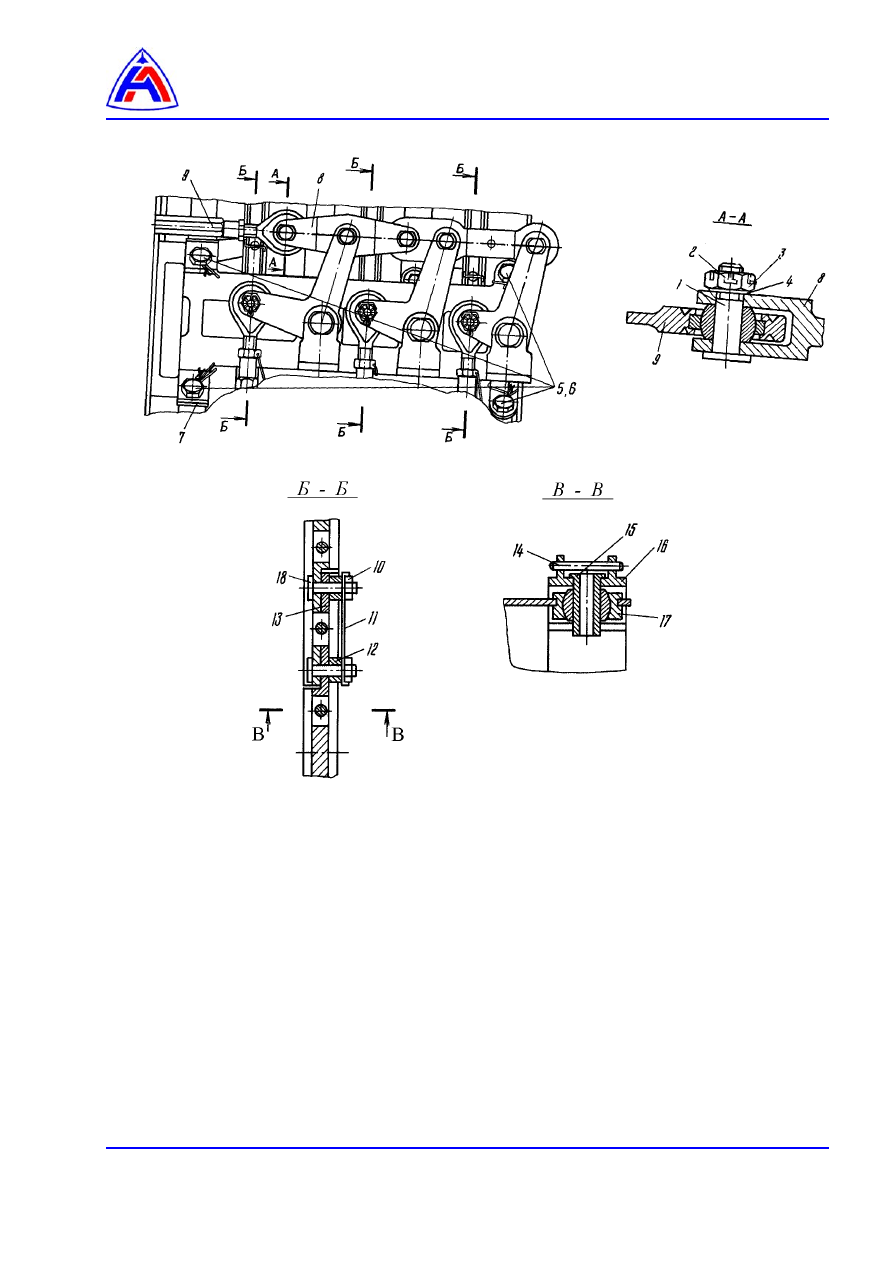

Рис. 3   Статор КВД

Демонтаж и монтаж половины корпуса ВНА, I  -  III ступеней




1   -   палец
2   -   шплинт
3   -   гайка
4   -   шайба
5   -   винт
6   -   шайба
7   -   кронштейн
8   -   механизм управления
9   -   тяга

10   -   гайка
11   -   шайба
12   -   втулка
13   -   проставка Т-образная
14   -   штифт контровочный
15   -   штифт
16   -   кольцо привода
17   -   рычаг ВНА I ступени
18   -   болт







Рабочие лопатки КВД.  Демонтаж и монтаж.


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ……………………………………………………………………………..

1







Вспомогательное оборудование ………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………..

2







Запасные части …………………………………………………………………………………..

3







Условия обеспечения безопасности …………………………………………………………

3





Процедура ……………………………………………………………………………………………….

4



 1

Подготовительные работы ……………………………………………………………………

4



 2

Демонтаж ………………………………………………………….………………………………

4



 3

Монтаж ………………………………………………………………………………………..……

4



 4

Заключительные работы ……………………………………………..…………………………

5




Перечень рисунков

 1

Рабочие лопатки КВД Демонтаж и монтаж ……………………………………...………..…

6





Ссылки:

Модули данных,

технические руководства

Название

96-А-72-00-00-02А-312А-А

Осмотр проточной части двигателя. Осмотр рабочих лопаток КВД

96-А-72-30-00-00А-600А-А

Указания  по  осмотру  и  вводу  в  строй  двигателей,  имеющих
повреждения на лопатках компрессора.

96-А-72-30-00-02А-920А-А

Корпус КВД.  Демонтаж и монтаж.

96-А-72-70-00-00А-920А-А

Нижний передний корпус наружного контура.   Демонтаж и монтаж



Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Штангенрейсмас





Индикатор рычажный  0 - 0,8





Отвертка             Е6428-0191



Отвертка             Е6428-0193



Развальцовка     Е6428-0195



Развальцовка       6424-1317





Оправка              Е6428-0201











Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Фиксаторы:
I ступени   104.01.25.013
II ступени   104.01.25.013-01
III ступени   104.01.25.013-02
IV ступени   104.01.25.013-03
V ступени   104.01.25.013-04
VI ступени    104.01.25.013-05
VII ступени   104.01.25.013-06
VIII ступени   104.01.25.013-06
IX ступени   104.01.25.013-07




7 шт.
7 шт.
7 шт.
7 шт.
7 шт.
9 шт.
9 шт.
9 шт.
9 шт.

Рабочие лопатки I ступени:

−  104.01.25.012

−  104.01.25.012-01

−  104.01.25.012-02



По потребности

Рабочие лопатки II ступени:

−  104.01.25.022

−  104.01.25.022-01

−  104.01.25.022-02



По потребности

Рабочие лопатки III ступени:

−  104.01.25.032

−  104.01.25.032-01

−  104.01.25.032-02



По потребности

Рабочие лопатки IV ступени:

−  104.01.25.042

−  104.01.25.042-01

−  104.01.25.042-02



По потребности

Рабочие лопатки V ступени:

−  104.01.25.052

−  104.01.25.052-01

−  104.01.25.052-02



По потребности

Рабочие лопатки VI ступени:

−  104.01.25.062

−  104.01.25.062-01

−  104.01.25.062-02



По потребности

Рабочие лопатки VII ступени:

−  104.01.25.072

−  104.01.25.072-01

−  104.01.25.072-02



По потребности

Рабочие лопатки VIII ступени:

−  104.01.25.082

−  104.01.25.082-01

−  104.01.25.082-02



По потребности

Рабочие лопатки IX ступени:

−  104.01.25.092

−  104.01.25.092-01

−  104.01.25.092-02



По потребности

Вкладыши:

−  I ступени   104.01.25.014

−  II ступени   104.01.25.023

−  III ступени   104.01.25.033

−  IV ступени   104.01.25.043




1 шт.
1 шт.
1 шт.
1 шт.
