Двигатель АЛ-31ПФ. Руководство - часть 186

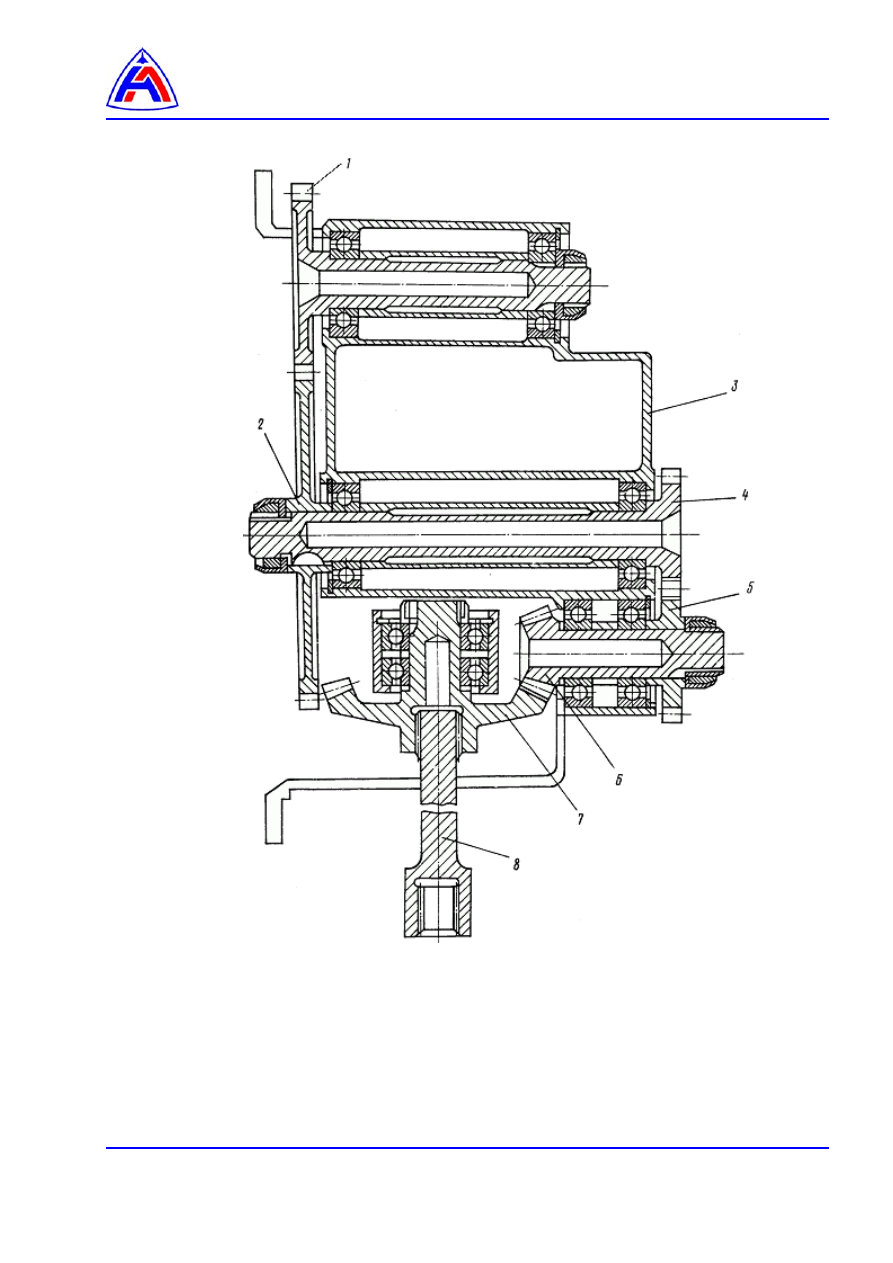

1,2 – шестерни,
3 – корпус,
4,5 – шестерня,
6,7 – конические шестерни,
8 – рессора



Рис. 3    Привод редуктора датчиков РНД




































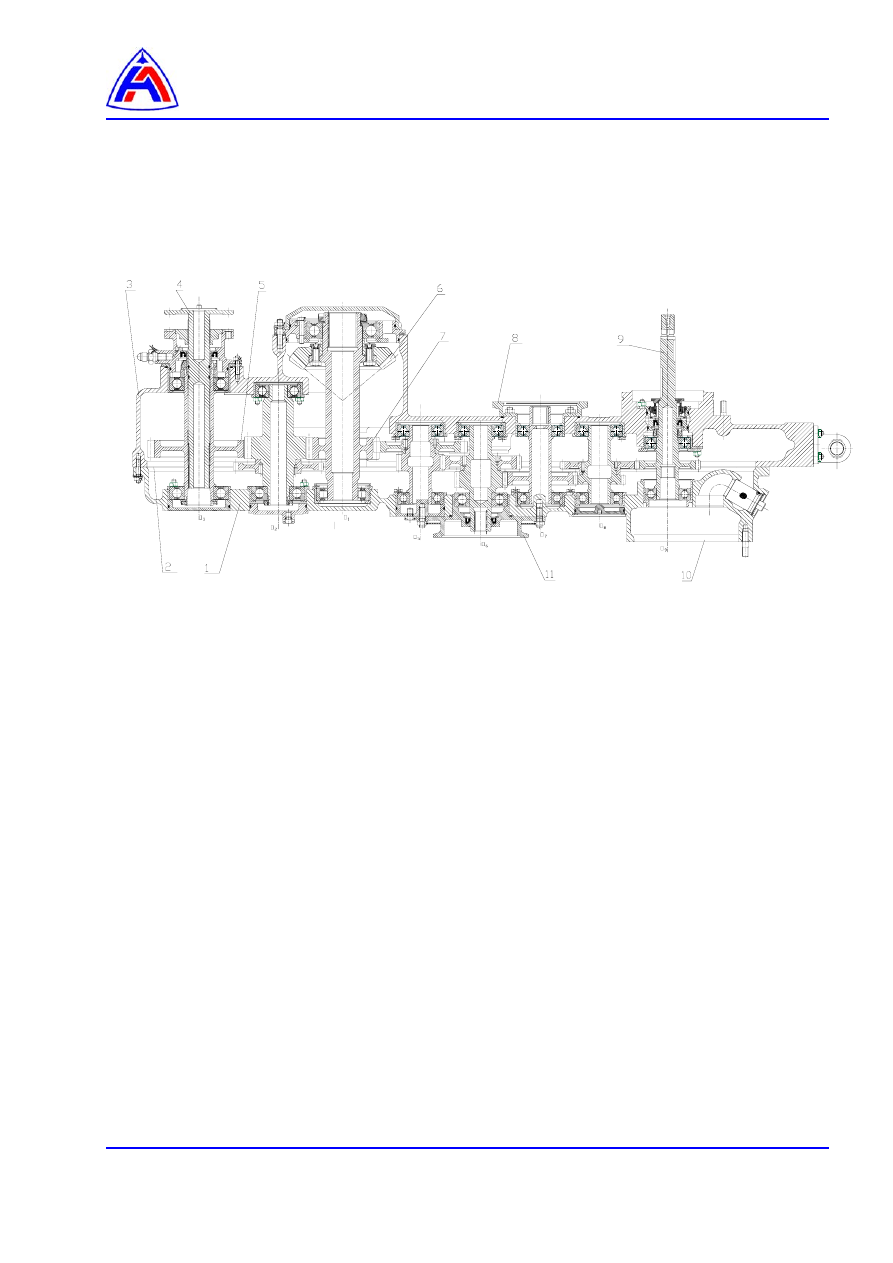

Рис. 4    Коробка двигательных агрегатов



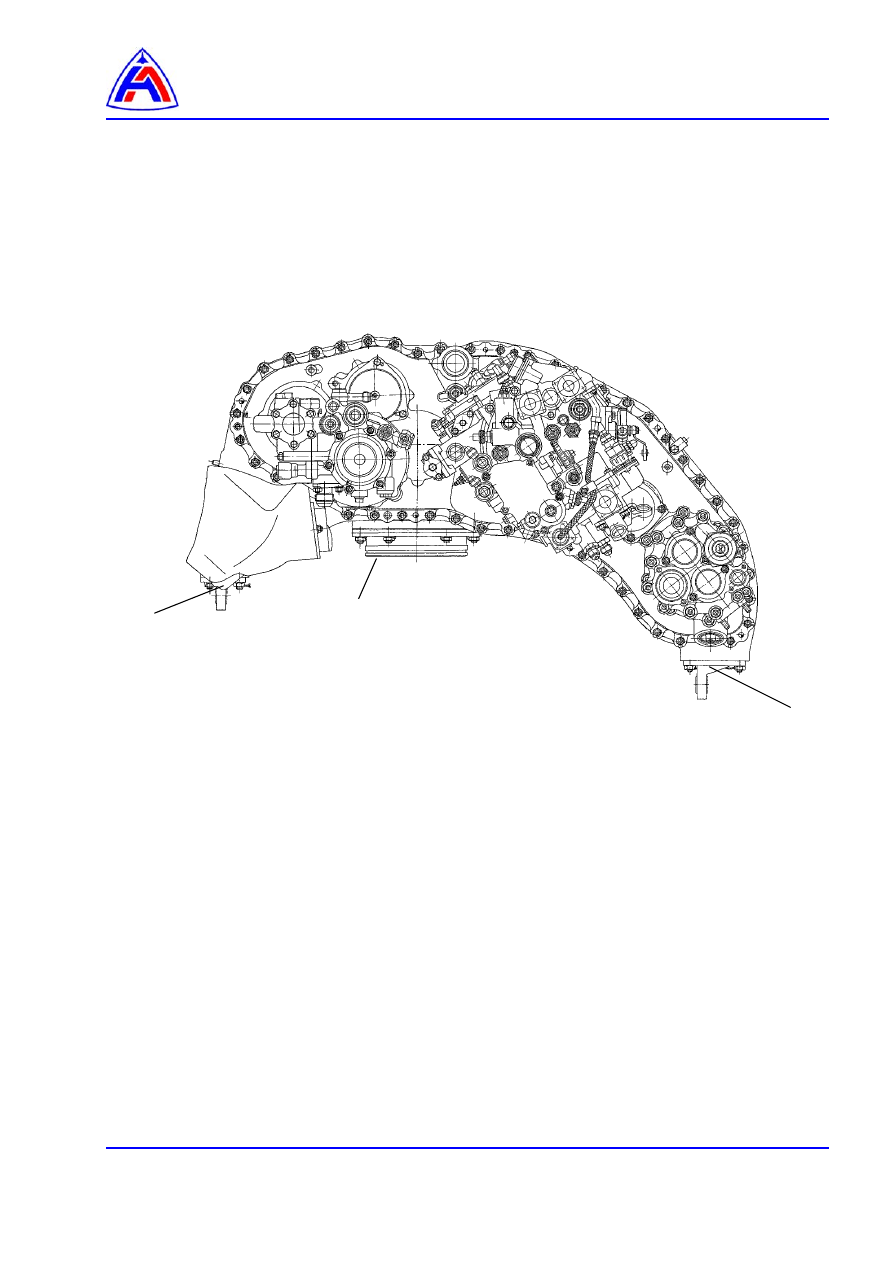

1 – крышка,
2 – паронитовая
      прокладка,
3 – корпус,
4 – выходной вал к ВКА,
5 – шестерня,
6 – коническая шестерня,

7 – шестерня,
8 – фланец крепления топливного
      насоса,
9 – вал привода ДЦН,
10 – фланец крепления маслоагрегата,
11 – фланец крепления
        насоса-регулятора.



































       1





                                                                                                                                                                      2








1,2 – кронштейны,

3 – опора.





Рис. 5    Установка КДА



3

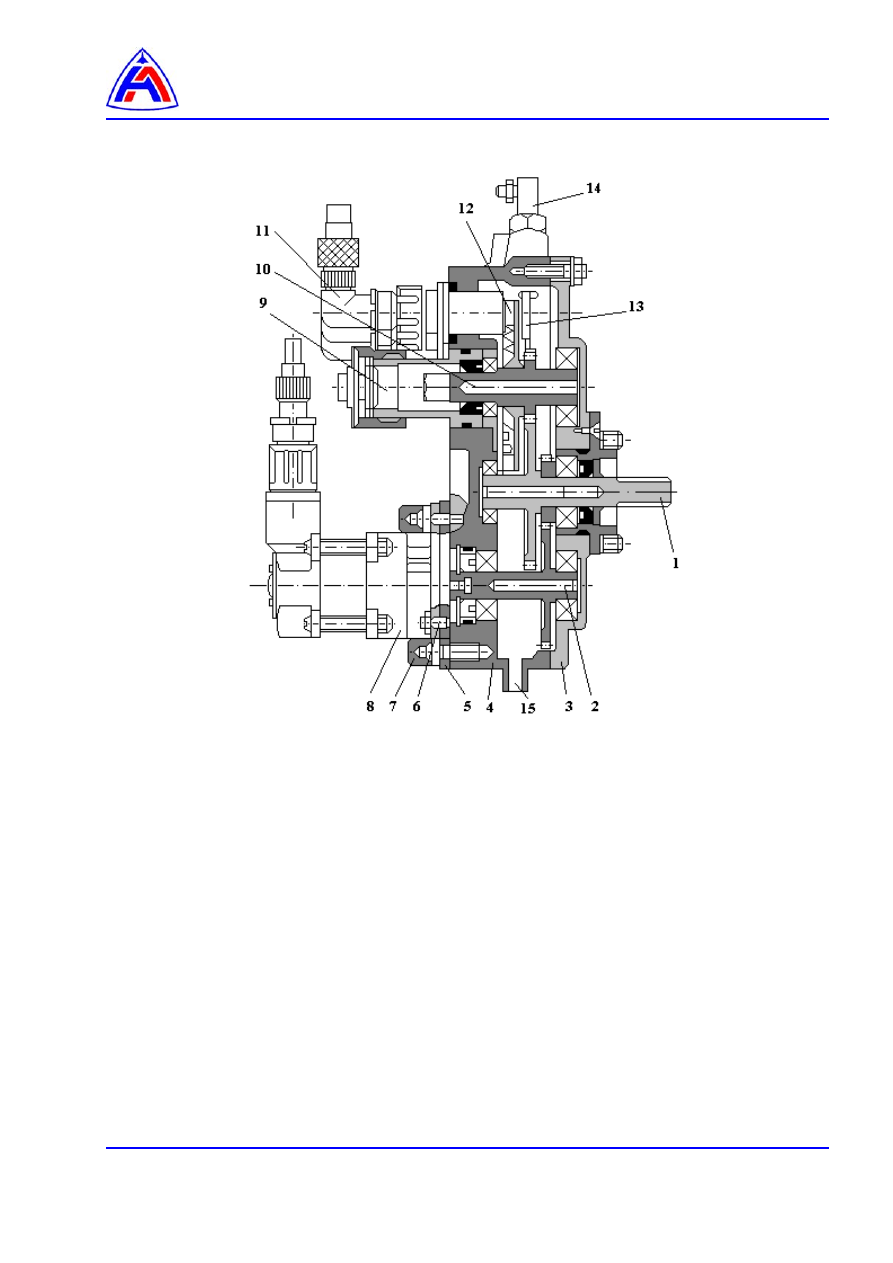

1,2 – валики-шестерни,
3 – крышка,
4 – корпус,
5 – переходная пластина,
6 – винт крепления пластины к датчику,
7 – гайка,
8 – индукционный датчик частоты вращения,
9 – гнездо ручной прокрутки,
10 – валик-шестерня,
11 – датчик частоты вращения частотный,
12 – индуктор,
13 – форсунка подачи масла,
14 – штуцер подвода масла,
15 – штуцер откачки масла.




Рис. 6    Редуктор датчиков РНД
