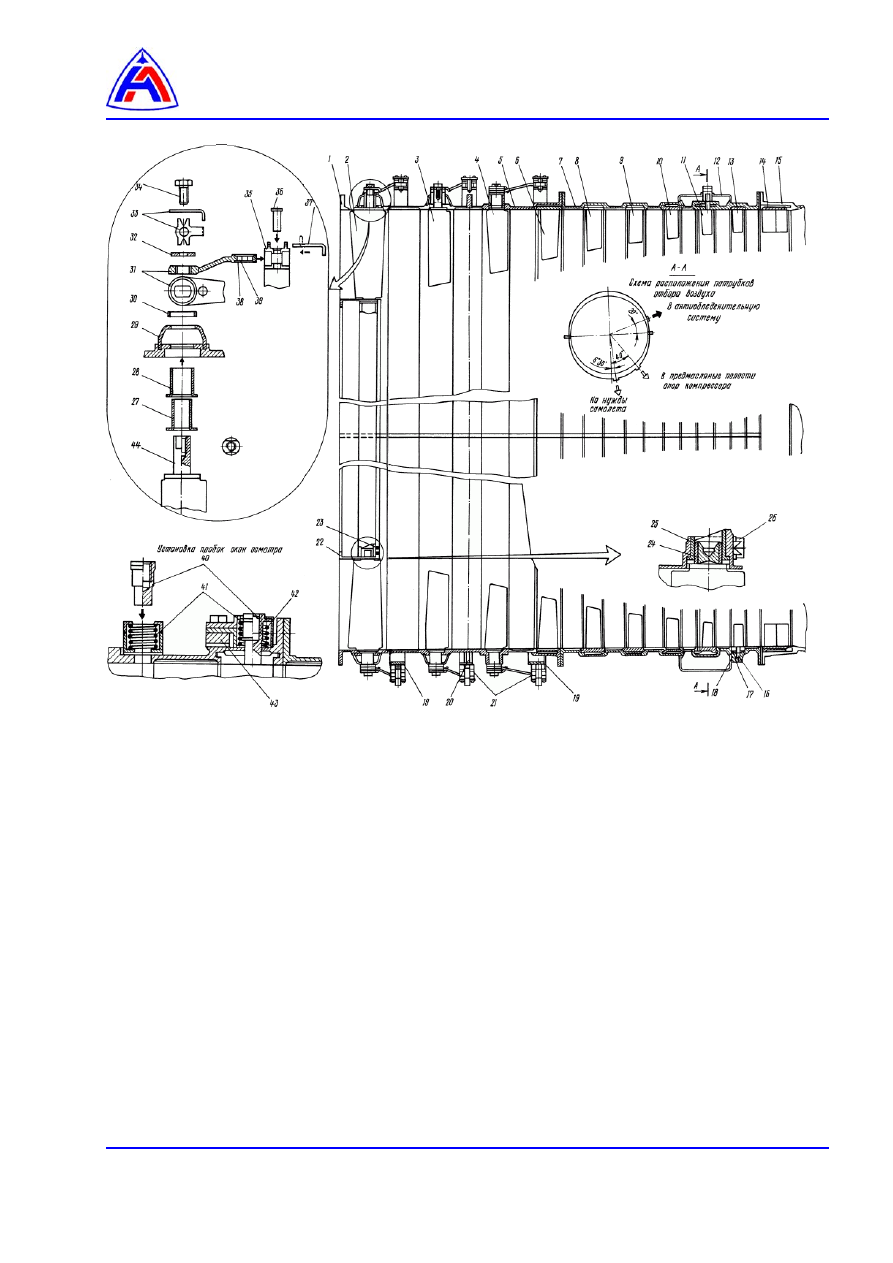

Рис. 6   Статор КВД

1 – корпус ВНА и первой ступени;
2 – ВНА;
3 – НА первой ступени;
4 – НА второй ступени;
5 – корпус второй и третьей ступеней;
6 – НА третьей ступени;
7 – задний корпус;
8 – НА четвертой ступени;
9 – НА пятой ступени;
10 – НА шестой ступени;
11 – НА седьмой ступени;
12 – обечайка коллектора;
13 – НА восьмой ступени;
14 – выходной НА;
15 – корпус ОКС;
16 – рычаг;
17 – приводное кольцо;
18, 19 - бобышки;
20 - накладка;
21 - фиксаторы;
22, 23 - внутренние полукольца;

24 - внутренняя втулка;
25 - наружная втулка;
26 - винт;
27 - внутренняя втулка;
28 - наружная втулка;
29 - обечайка;
30 - регулировочная втулка;
31 - рычаг;
32 - шайба;
33 - контровочная шайба;
34 - винт;
35 - приводное кольцо;
36 - штифт;
37 - стопор;
38 - вкладыш;
39 - сфера;
40 - пробка;
41 - корпус окна осмотра;
42 - пружина;
43 - бобышка;
44 - лопатка НА;

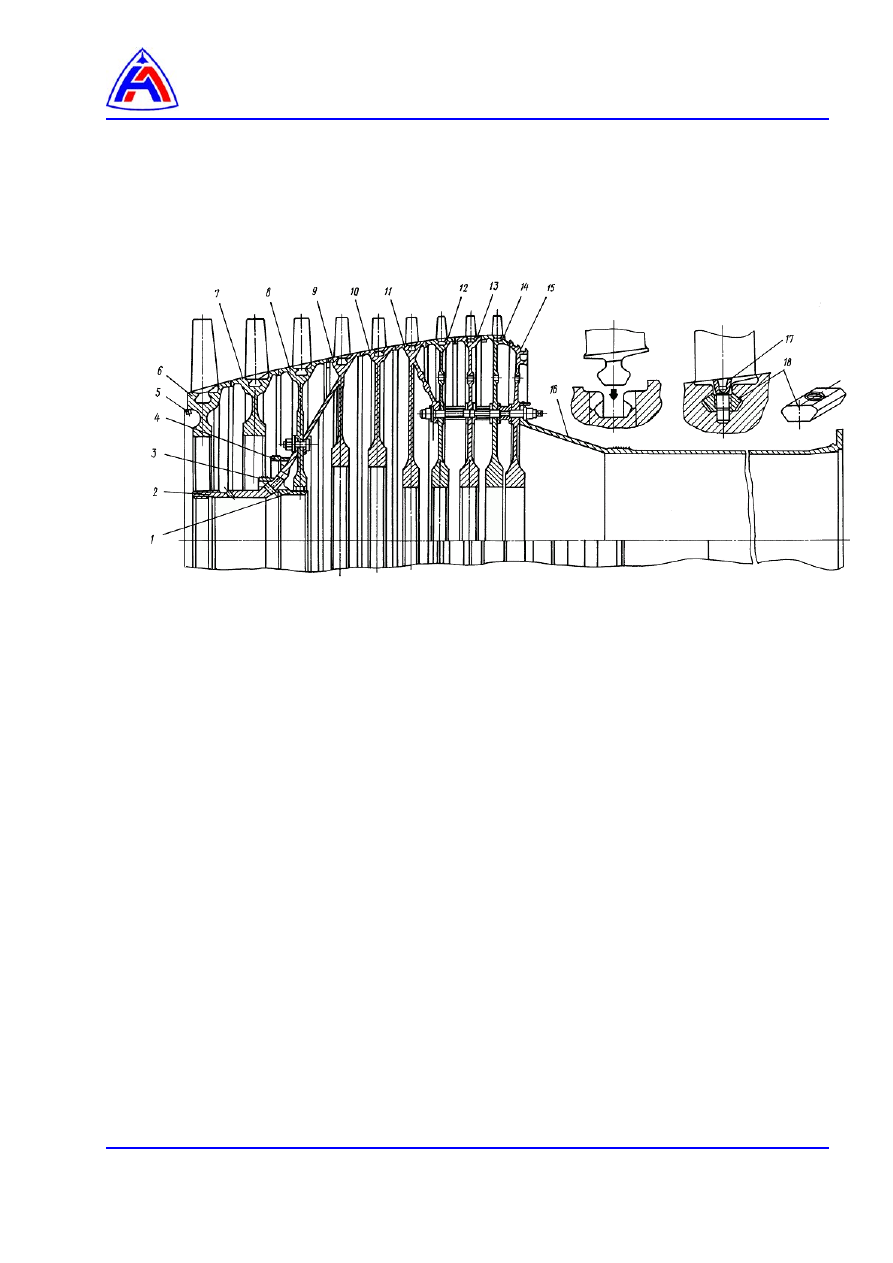

Рис. 7   Ротор КВД







1 – крышка уплотнения;
2 – передняя цапфа;
3, 4 – лабиринты;
5 – балансировочный груз;
6 – диск первой ступени;
7 – диск второй ступени;
8 – диск третьей ступени;
9 – диск четвертой ступени;
10 – диск пятой ступени;

11 – диск шестой ступени;
12 – диск седьмой ступени;
13 – диск восьмой ступени;
14 – диск девятой ступени;
15 – лабиринт;
16 – вал;
17 – фиксатор;
18 – вкладыш.









Указания по осмотру и вводу в строй двигателей, имеющих

повреждения на лопатках компрессора.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Предварительные требования …………………………………………………………………….

1



Процедура ……………………………………………………………………………………………..

2

 1

Общие сведения ………………………………………………………………………………

2

 2

Указания по осмотру компрессора …………………………………………………………

2

 3

Повреждения рабочих лопаток, допустимые без их устранения ……………………..

3

 4

Повреждения рабочих лопаток допустимые для устранения ………………………….

3




Перечень таблиц

 1

Допустимые нормы повреждения лопаток компрессора ………………………………..

7



 2

Допустимые зоны устранения повреждений вблизи уголков рабочих лопаток ……..

14




Перечень рисунков

 1

Схема обозначения повреждений лопаток ……………………..………………………..

5



 2

Выведение повреждений на лопатках компрессора ……………………………………

6





Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-01А-312А-А

Осмотр проточной части двигателя. Осмотр рабочих лопаток КНД

96-А-72-00-00-02А-312А-А

Осмотр проточной части двигателя. Осмотр рабочих лопаток КВД



Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия: нет

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности











Процедура:

1.

Общие сведения.

1.1.

Повреждения кромки пера лопатки (забоины, вмятины, загиб уголка) характеризуются
размерами, указанными на

рис. 1

.

1.2.

Для принятия решения о допустимости повреждения и методах его устранения необходимы
следующие сведения:
-

сборочная единица (КНД, КВД);

-

тип лопатки (рабочая, направляющая);

-

номер ступени (I, II, ...);

-

поврежденная кромка (входная, выходная);

-

размер повреждения (L, l, h, ∆, а, b).

Глубина  повреждения  является  определяющим  размером  при  оценке  допустимости
повреждения по

табл. 1

.

1.3.

На основании объёма сведений, указанных в пункте 1, определите по

табл. 1

 допустимость

повреждения к дальнейшей эксплуатации или метод его устранения (зачистки, замены).

Пример. Ротор КНД, лопатка III ступени, входная кромка, повреждение размером 25×5×2,0

мм. По

табл. 1

 определяем: в зоне 20 - 85 входной кромки лопатки III ступени КНД

допускаются  без  выведения  забоины  глубиной  до 0,1 мм,  а  в  зоне 20 – 55
допускаются  к  зачистке  забоины  глубиной  до 2,0 мм.  Таким  образом,  в  нашем
случае, забоина размерами 25×5×2,0 мм подлежит зачистке.

1.4.

Повреждения глубиной более 0,1 мм:

-

в  зоне  перехода  пера  к  хвостовику  на  расстояниях,  указанных  в

табл. 1

 (...мм  от

хвостовика),

-

на профильной части лопаток со стороны спинки и корыта,

-

на торцах лопаток,

-

в зонах сопряжения профильной части с антивибрационной полкой, -

не допускаются. Лопатки бракуются.

1.5.

Повреждения  до 0,1 мм  в  корневых  сечениях  лопаток  (переходная  зона  к  хвостовику)
допускаются  только  в  виде  вмятин.  Забоины  с  острыми  гранями  в  виде  надрезов,  рисок,  в
указанных местах, не допускаются.

1.6.

Трещины на лопатках компрессора не допускаются.

2.

Указания по осмотру компрессора.

2.1.

При обнаружении повреждений (забоин, вмятин, загиба уголка) на стойках и закрылках ВНА
и рабочих лопатках I ступени КНД руководствуйтесь следующим:

2.1.1.

Выясните и устраните причину повреждения.

2.1.2.

Незначительные повреждения глубиной до 0,1 мм допускаются к дальнейшей эксплуатации
без осмотра лопаток других ступеней.

2.1.3.

При  обнаружении  повреждений  глубиной  более 0,1 мм,  но  не  превышающих  величин
(указанных в

табл. 1

), допустимых без зачистки, произведите осмотр рабочих лопаток КВД: I,

VI, IX ступени (

96-А-72-00-00-02А-312А-А

).

Если  на  рабочих  лопатках  КВД  нет  повреждений,  двигатель  допускается  к  дальнейшей
эксплуатации. Если обнаружите повреждения, произведите осмотр всех ступеней КНД (

96-А-

72-00-00-01А-312А-А

) и КВД (

96-А-72-00-00-02А-312А-А

).
