Двигатель АЛ-31ПФ. Руководство - часть 164









2.2.

При  обнаружении  повреждений  на  лопатках  КНД  или  КВД.  превышающих  нормы

табл. 1

,

произведите  осмотр  всех  ступеней  КНД  (

96-А-72-00-00-01А-312А-А

)  и  КВД  (

96-А-72-00-00-

02А-312А-А

).  Если  обнаружите  повреждения,  превышающие  нормы  на  зачистку  (

табл. 1

),

руководствуйтесь

п. 4.10

.

3.

Повреждения рабочих лопаток, допустимые без их устранения.

3.1.

Максимальные глубины повреждений на лопатках КНД и КВД, допустимые без устранения,
указаны в

табл. 1

.

3.2.

На  одной  ступени  компрессора  допускаются  повреждения  не  более  чем  на  пяти  рабочих
лопатках. На одной рабочей лопатке допускается не более трех повреждений.

3.3.

Количество поврежденных рабочих лопаток и количество повреждений на лопатке глубиной
не более 0,1 мм не регламентируются.

3.4.

Количество поврежденных лопаток направляющих аппаратов и количество повреждений на
лопатке не регламентируется.

3.5.

Забоины  на  границе  зон  допустимых  значений  оценивать  по  зоне  больших  значений.
Например: забоину глубиной 0,7 мм, находящуюся на границе допустимых зон 0,5 мм и 1,5
мм, относить к зоне 1,5 мм и считать допустимой.

4.

Повреждения рабочих лопаток допустимые для устранения.

4.1.

Максимальные  глубины  повреждений  на  лопатках  КНД  и  КВД,  допустимые  к  устранению,
указаны в

табл. 1

.

4.2.

На  одной  ступени  компрессора  допускается  устранение  повреждений  не  более  чем  на 15
рабочих лопатках. На одной лопатке допускается устранять:
-

не более трех повреждений на I...IV ступенях КНД и I...II ступенях КВД;

-

не более двух повреждений на III ...IX ступенях КВД.

4.3.

Не допускается устранять повреждения на соседних стойках ВНА КНД.

4.4.

Повреждения на одной лопатке, расположенные на входной и выходной кромках в сечениях,
расстояние между которыми (

рис. 2

, размеры L

2

 - L

3

 или L

3

 – L

1

) менее 15 мм, к зачистке не

допускаются, лопатка бракуется.

4.5.

Допустимость устранения повреждений, попадающих на границу зон, оценивается по зоне с
большим  допустимым  повреждением,  при  этом  повреждение  с  большей  глубиной,
переходящее  по  высоте  пера  более  чем  на 2h в  зону  с  меньшей  допустимой  глубиной,
выведению не подлежит, а лопатка бракуется.

Пример. Забоина L заб = 20 мм, l заб = 5 мм, h заб = 3 мм располагается у границы зоны

L доп. = 20 мм с допустимыми повреждениями h доп. = 3 мм, переходящими в
h доп. = 2 мм. Выводить забоину допускается, если удовлетворяется неравенство:

L заб + l заб ≤ L доп. + 2×h заб.

Рассматриваемая  забоина  подлежит  выведению,  так  как 20 + 5 < 20 + 2×3, т.е.
25 < 26 удовлетворяет требованию неравенства.

4.6.

Зачистка  пера  выполняется  выборкой  материала  или  срезкой  уголков  (

рис. 2

).  Глубина

зачистки  должна  превышать  глубину  повреждения  на 0,2...0,4 мм.  Выборка
распространяется  вдоль  кромки  пера  в  каждую  сторону  на  размер  в 3...6 раз  больше    чем
глубина  повреждения.  Глубина  зачистки повреждений не должна превышать максимально
допустимой глубины повреждения. Если при зачистке указанная глубина будет превышена,
то лопатка бракуется.

4.7.

На  периферийных  уголках  рабочих  лопаток  разрешается  устранять  любые  повреждения
срезкой уголков с размерами, укладывающимися в зоны, согласно

табл. 2

.









4.8.

После зачистки места повреждений подлежат осмотру:

−  лопатки КВД, ВНА и I ступени КНД - с помощью лупы 4-х кратного увеличения;
−  лопатки II , III, IV ступеней КНД - с помощью эндоскопа типа ЭТЖ или ЭТГ. Трещины

НЕДОПУСТИМЫ.

4.9.

Лопатки с повреждениями, требующими при зачистке выборки материала в зонах,
прилегающих к хвостовику (

табл. 1

; «... мм от хвостовика») к зачистке не допускаются и

бракуются.

4.10.

Зачистка повреждений на лопатках КНД и КВД, а также замена рабочих лопаток I ступени
КНД и I-IX ступеней КВД  производится по документации и специалистами Поставщика.

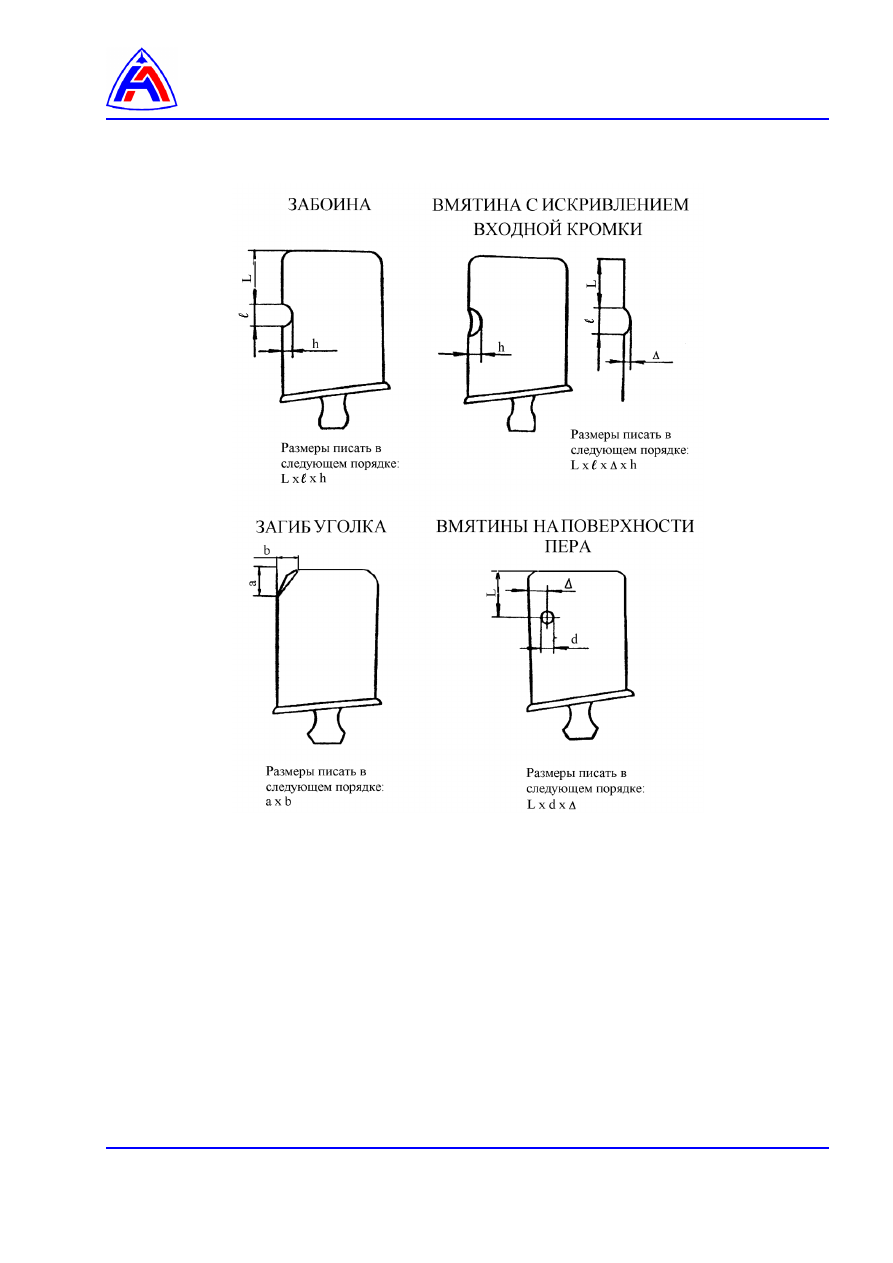

Рис. 1  Схема обозначения повреждений лопаток

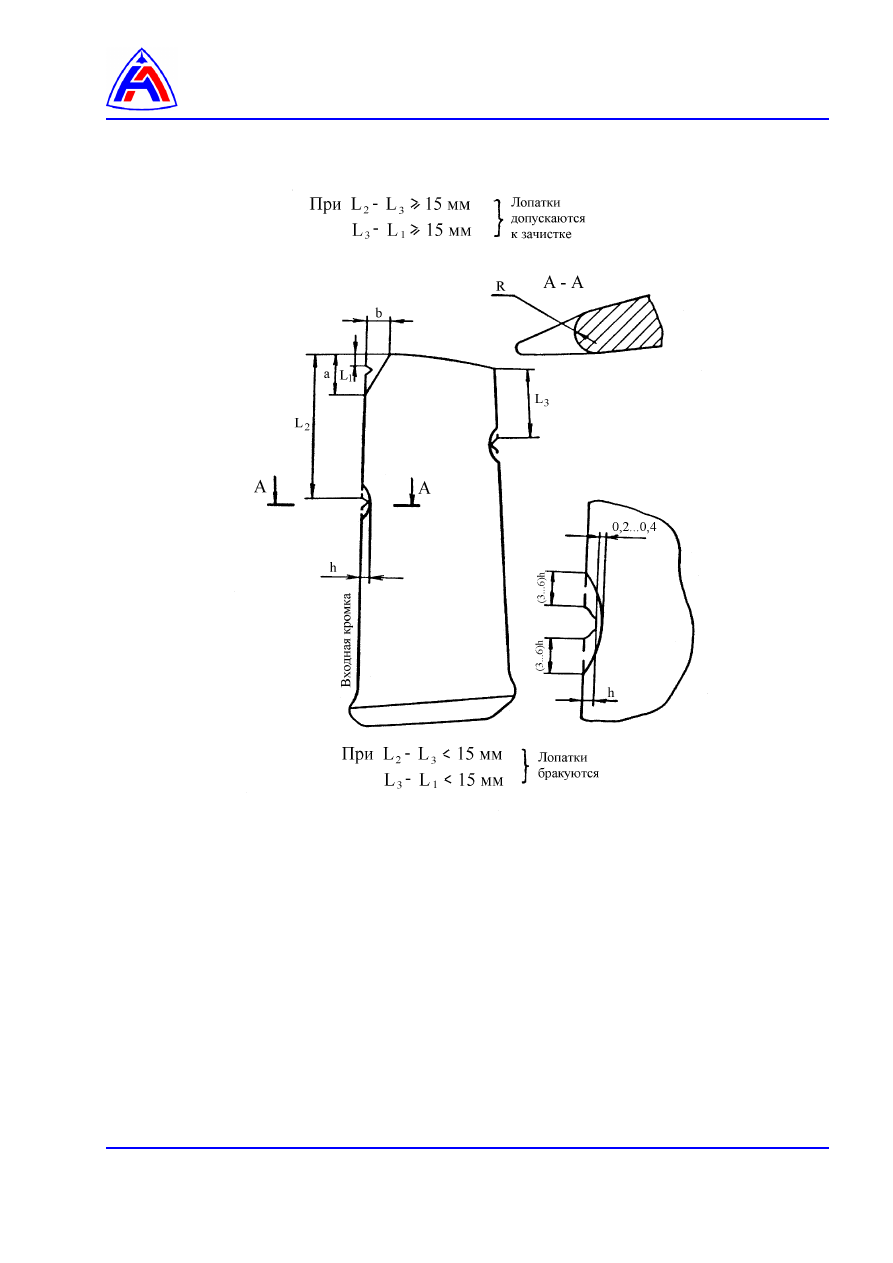

Рис. 2  Выведение повреждений на лопатках компрессора
