Двигатель АЛ-31ПФ. Руководство - часть 161

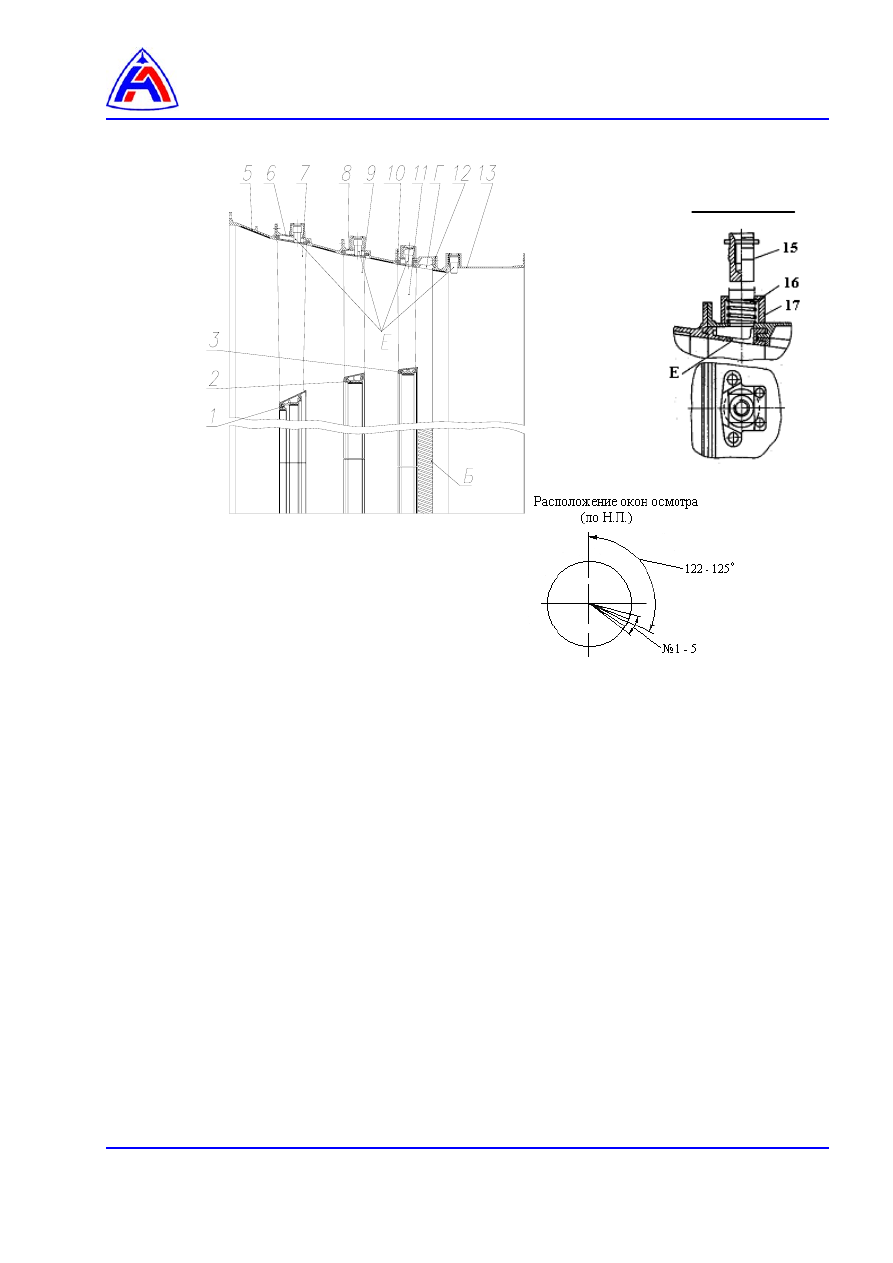

Рис. 3   Статор КНД

Б – прорезь;
Г – полость;
Е – окно;
1, 2, 3 – внутренние полукольца;
5 – корпус первой ступени;
6 – корпус второй ступени;
7 – лопатка НА первой ступени;
8 – корпус третьей ступени;
9 – лопатка НА второй ступени;

10 – корпус четвертой ступени;
11 – лопатка НА третьей ступени;
12 – кольцо щелевого перепуска;
13 – корпус четвертой ступени;
14 – выходной НА КНД;
15 – пробка;
16 – пружина;
17 – окно.

Окно осмотра

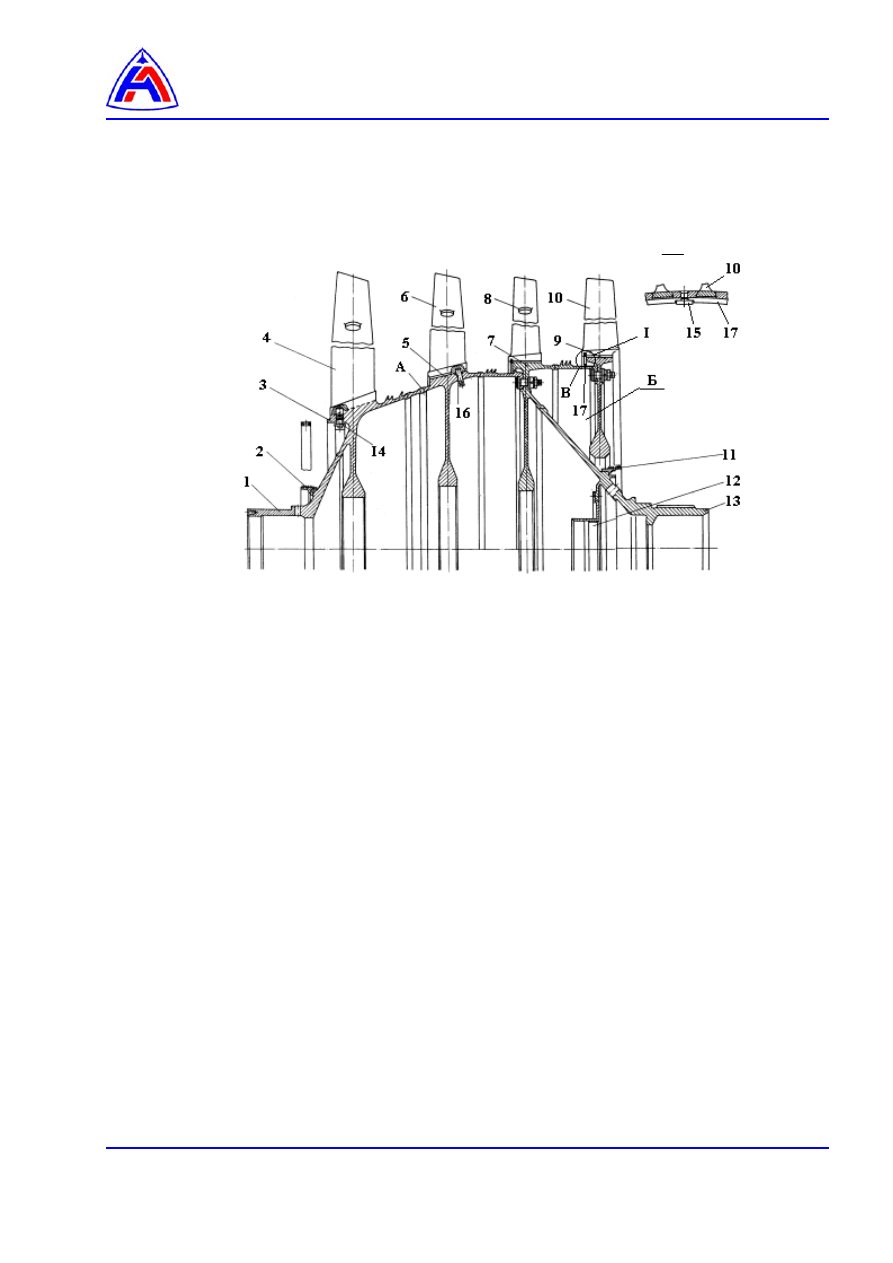

Рис. 4   Ротор КНД

А – отверстие;
1 – передняя цапфа;
2 – лабиринт;
3 – диск первой ступени;
4 – лопатка первой ступени;
5 – диск второй ступени;
6 – лопатка второй ступени;
7 – диск третьей ступени;
8 – лопатка третьей ступени;

9 – диск четвертой ступени;
10 – лопатка четвертой ступени;
11 – лабиринт;
12 – крышка;
13 – задняя цапфа;
14 – балансировочный груз;
15 – замок;
16 – штифт;
17 – стопорное кольцо.

I







3.

Промежуточный корпус.

3.1.

Описание

3.1.1.

Промежуточный  корпус  является  основным  элементом  силовой  схемы  двигателя.  В
промежуточном корпусе воздух, поступающий из КНД, делится на два потока:
−  поток наружного контура
−  поток внутреннего контура.

3.1.2.

В промежуточном корпусе (

рис. 5

) установлены:

−  задняя опора ротора КНД  (

17

);

−  передняя опора ротора КВД (

25

);

−  центральная коническая передача  (

24

).

Промежуточный корпус  титановый. Он состоит из обода (

21

) и опорного обода (

18

), которые

соединены стойками №№ 1 – 12. К стойкам приварено разделительное кольцо (

23

).

3.1.3.

Обод (

21

) имеет фланцы:

−  к переднему крепится выходной НА КНД (

19

) и статор КНД,

−  к заднему крепится передний корпус наружного контура.

В пазах обода установлены стойки №№ 1 – 12. На наружной поверхности обода размещены:
−  два узла  (

15

)  крепления двигателя к самолету;

−  кронштейны (

14

) привода механизма поворота НА,

−  бобышки  крепления  клапана  переключения  наддува  (КПН)  и  трубопровода  наддува

полостей подпора масляных уплотнений опор КНД и КВД (через стойки № 8 и № 9),

−  бобышка для крепления трубопроводов подвода и откачки масла (на стойке    № 3),
−  бобышки  для  крепления  трубопроводов  суфлирования  предмасляных  полостей  опор

роторов КНД и КВД (на стойках № 2 и № 12),

−  фланец привода (

22

) на стойке № 1 и две подвески (

16

) крепления КДА,

−  бобышка крепления редуктора датчиков РНД (на стойке № 11),
−  бобышка крепления трубопровода суфлирования масляной полости (на стойке № 1).

3.1.4.

Стойки промежуточного корпуса полые.

Через  стойку  № 1 проходит  вертикальная  рессора  (

20

),  соединяющая  ЦКП  с  КДА.  Через

стойку  № 1 также  осуществляется  суфлирование  масляной  полости  промежуточного
корпуса.

Полости стоек № 2 и № 12 служат для суфлирования предмасляных полостей задней опоры
КНД и передней опоры КВД.

Внутри стойки № 3 проходят:
−  трубопровод подвода масла к подшипникам задней опоры ротора КНД, передней опоры

ротора КВД, и к подшипникам ЦКП,

−  трубопровод откачки масла из полости промежуточного корпуса.

Через стойку № 7 проходит рессора привода маслонасоса.

Полости стоек № 8 и № 9 служат для наддува уплотнений опор КНД и КВД.

Через стойку № 11 проходит рессора привода редуктора датчиков РНД.

3.1.5.

Разделительное кольцо (

23

) имеет двенадцать вырезов под стойки корпуса. К внутреннему

фланцу кольца (

23

) присоединяется статор КВД.







3.1.6.

Задняя опора (

17

) ротора КНД воспринимает суммарную осевую нагрузку от роторов КНД и

ТНД, и радиальную нагрузку от ротора КНД.

В состав задней опоры входят:
−  корпус подшипника,
−  шариковый подшипник,
−  радиально-контактное масляное уплотнение (

28

),

−  крышки (

31

) лабиринтного уплотнения

−  вал КНД (

42

).

В задней опоре смонтирован привод редуктора датчиков РНД.

3.1.7.

Суфлирование  предмасляной  полости  осуществлено  через  трубопровод  и  втулку  (

43

).

Подвод  воздуха  в  полости  наддува  масляных  уплотнений  производится  через  два
трубопровода (

26

).

3.1.8.

Вал (

42

) имеет два ряда внутренних шлиц:

−  передний для зацепления со шлицами задней цапфы (

30

) ротора КНД;

−  задний для соединения роторов КНД и ТНД через рессору  (

40

).

Роторы  КНД  и  ТНД  соединены  стяжной  трубой  (

37

).  На  валу  закреплена  гайкой  ведущая

шестерня  (

41

)  привода редуктора датчиков РНД.

3.1.9.

Передняя опора (

25

) ротора КВД воспринимает суммарную осевую и радиальную нагрузки от

роторов КВД и ТВД.

В переднюю опору входят:
−  корпус подшипника;
−  шариковый подшипник;
−  радиально-контактное уплотнение  (

33

).

3.1.10.  Демпфирование шарикоподшипника обеспечено:

−  упругостью корпуса,
−  деформацией изгиба упругого кольца (

39

)

−  сопротивлением колебаниям ротора, возникающим при выдавливании масляной пленки

из полостей, в которых размещено упругое кольцо (

39

).
