Компрессор – Описание


Содержание



Ссылки ……………………………………………………………………………………………..…..

1





Описание ……………………………………………………………………………………………….

2



 1

Общие сведения ………………………………………………………………………………

2



 2

Компрессор низкого давления ………………………………………………………………

4



 3

Промежуточный корпус ………………………………………………………………………

10



 4

Компрессор высокого давления ……………………………………………………………

14




Перечень рисунков

 1

Компрессор ……………………..……………..……………………………………………..…

3



 2

Входной направляющий аппарат (листов 2) ……………………………………………

6

,

7



 3

Статор КНД ……………………………………………………………………………………..

8



 4

Ротор КНД …………………………………………………………………………………….…

9



 5

Промежуточный корпус (листов 2) ………………………………………………………

12

,

13



 6

Статор КВД ……………………………………………………………………………………..

16



 7

Ротор КВД ……………………………………………………………………………………….

17






Ссылки:

Модули данных

технические руководства

Название

96-А-73-40-00-00А-000А-А

Система управления ВНА КНД и НА КВД. Описание и работа.

96-А-73-45-00-00А-000А-А

Система предупреждения и ликвидации помпажа. Описание и работа.

96-А-75-10-00-00А-000А-А

Система противообледенения двигателя. Описание и работа.











Описание:

1.

Общие сведения.

1.1.

Компрессор  двигателя  (

рис. 1

)  осевой,  двухкаскадный,  тринадцатиступенчатый.  В  состав

компрессора входят:

−  четырехступенчатый  компрессор  низкого  давления  (КНД)  с  регулируемым  входным

направляющим аппаратом (ВНА);

−  девятиступенчатый  компрессор  высокого  давления  (КВД)  с  тремя  регулируемыми

направляющими  аппаратами  (НА).  Регулируются  входной  направляющий  аппарат    и
направляющие аппараты первых двух ступеней;

−  промежуточный корпус (

5

).

1.2.

В состав КНД входят ротор (

2

) и статор (

3

).

В состав КВД входят ротор (

7

) и статор (

6

).

В  состав  промежуточного  корпуса  входят  задняя  опора  ротора  КНД  (

17

),  передняя  опора

ротора КВД (

12

) и выходной НА КНД (

4

).

1.3.

Управление механизацией компрессора осуществляют:
−  система  управления  поворотными  закрылками  ВНА  КНД  и  поворотными  лопатками  НА

КВД (

96-А-73-40-00-00А-000А-А

)

−  система предупреждения и ликвидации помпажа (

96-А-73-45-00-00А-000А-А

)

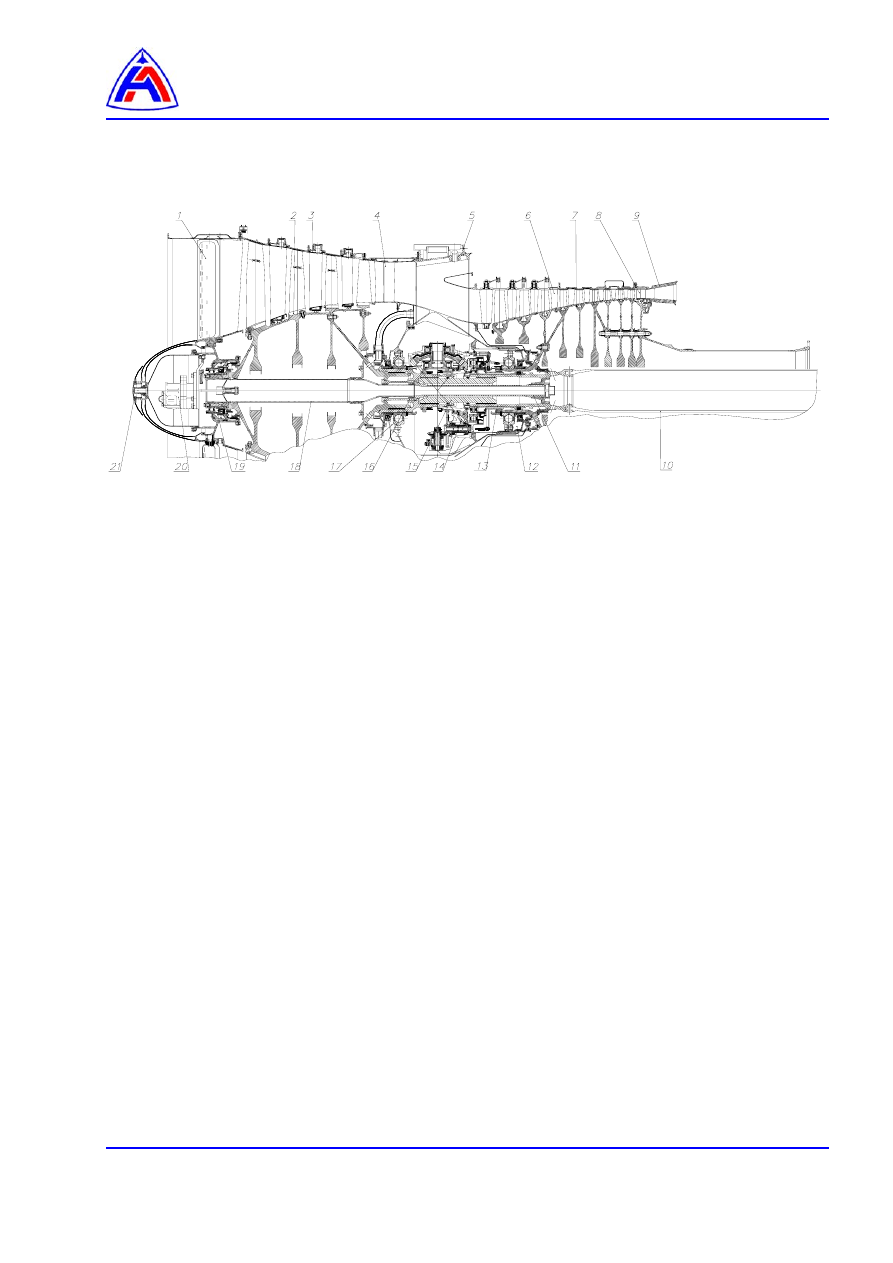

Рис. 1   Компрессор




1 – входной направляющий аппарат;
2 – ротор КНД;
3 – статор КНД;
4 – выходной направляющий аппарат КНД;
5 – промежуточный корпус;
6 – статор КВД;
7 – ротор КВД;
8 – выходной направляющий аппарат КВД;
9 – основная камера сгорания;
10 – вал ротора ТНД;
11 – стяжная труба;

12 – передняя опора КВД;
13 – рессора;
14 – центральная коническая передача;
15 – рессора;
16 – гайка;
17 – задняя опора КНД;
18 – труба;
19 – передняя опора КНД;
20 – откачивающий маслонасос;
21 – кок.
