Двигатель АЛ-31ПФ. Руководство - часть 157




















1 – кольцо для подъема контейнера крышки,
2 – трос,
3 – контейнер с двигателем,
4 – муфта тандерная,
5 – кузов полуприцепа,
6 – стяжка,
7 – подкладка,
8 – паз Т-образный.

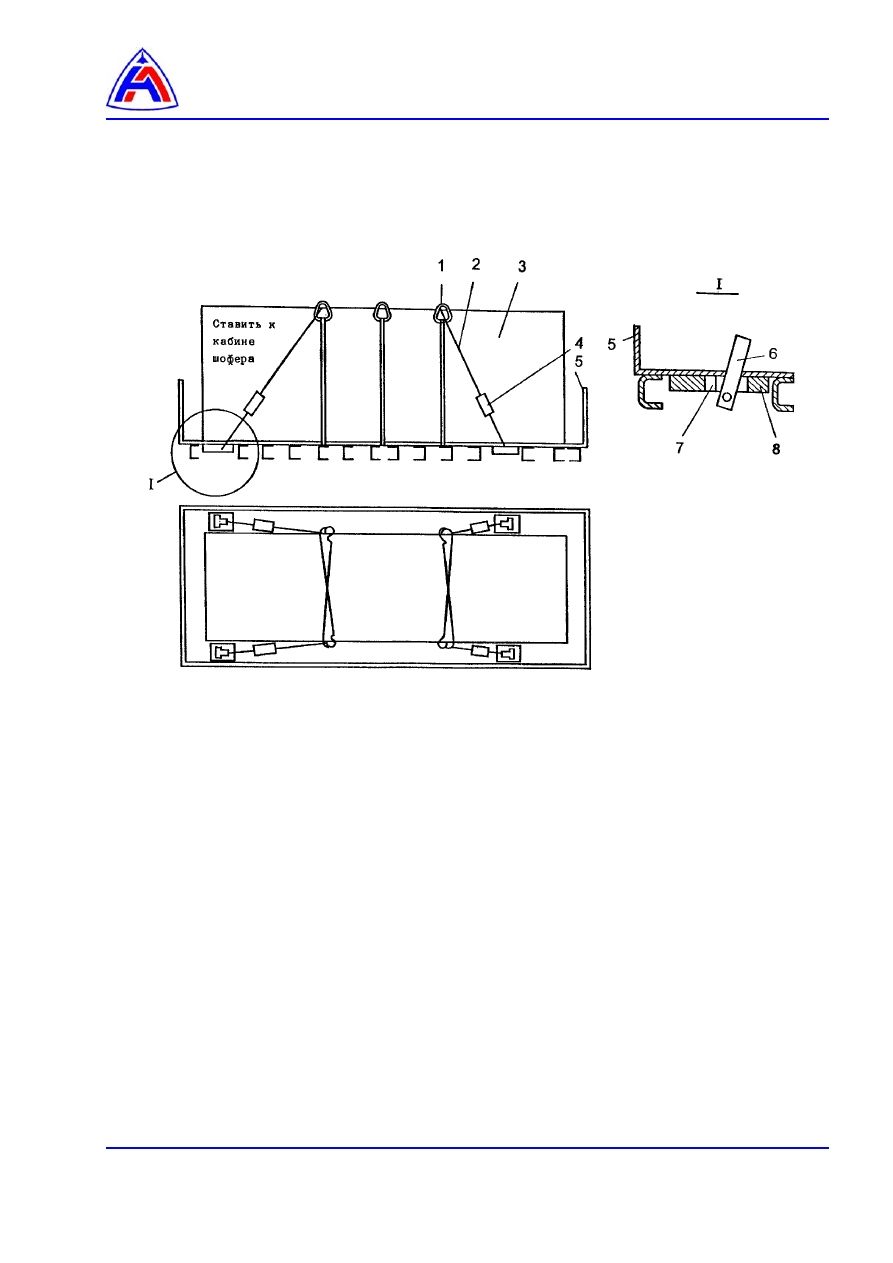

Рис. 2  Схема крепления контейнера с двигателем в кузове полуприцепа























1 – контейнер с двигателем,
2 – кольцо для подъема контейнера и крышки,
3 – проволока

∅ 6 мм в три жилы,

4 – брусок 50х100х450 мм,
5 – брусок 50х100х1720 мм.

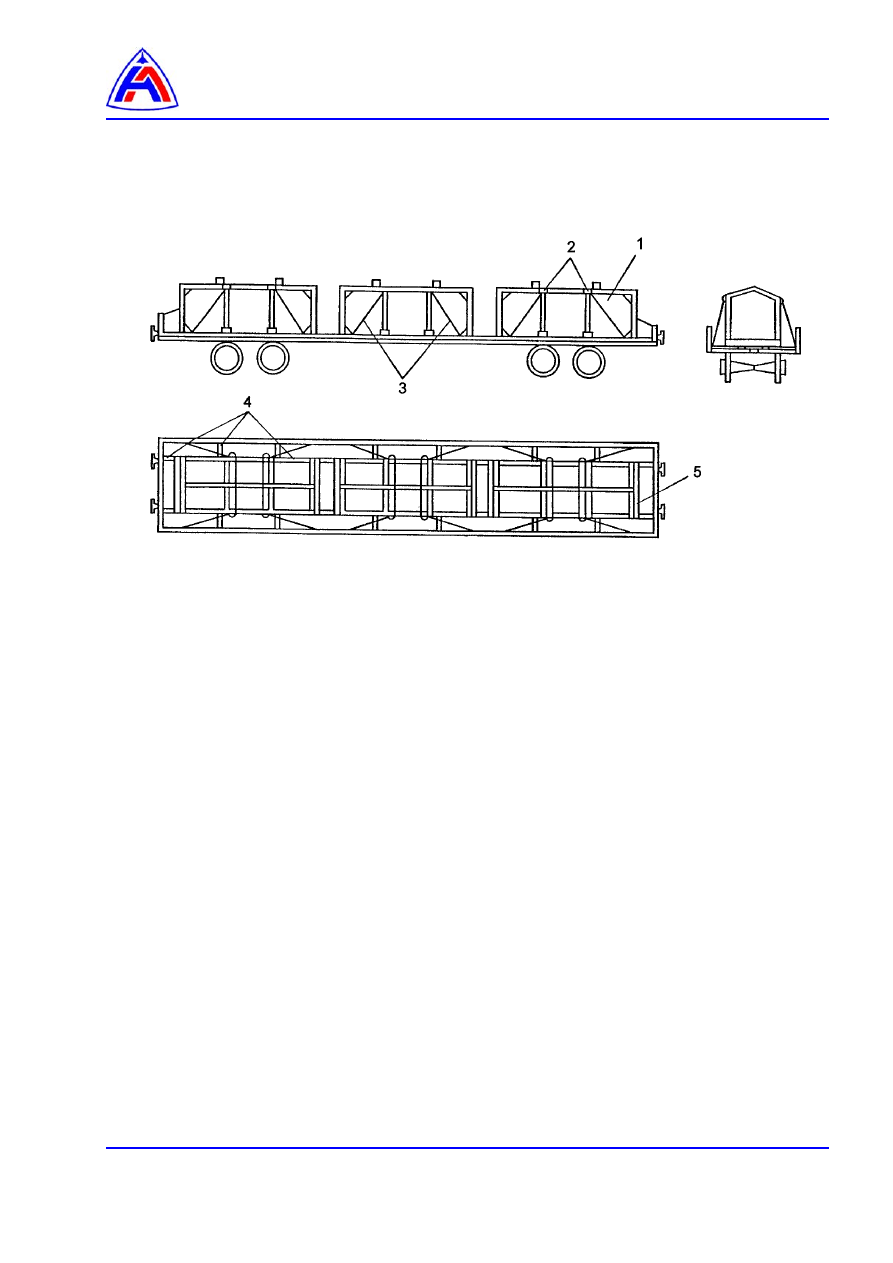

Рис. 3  Схема крепления контейнера с двигателем

на четырехосной железнодорожной платформе

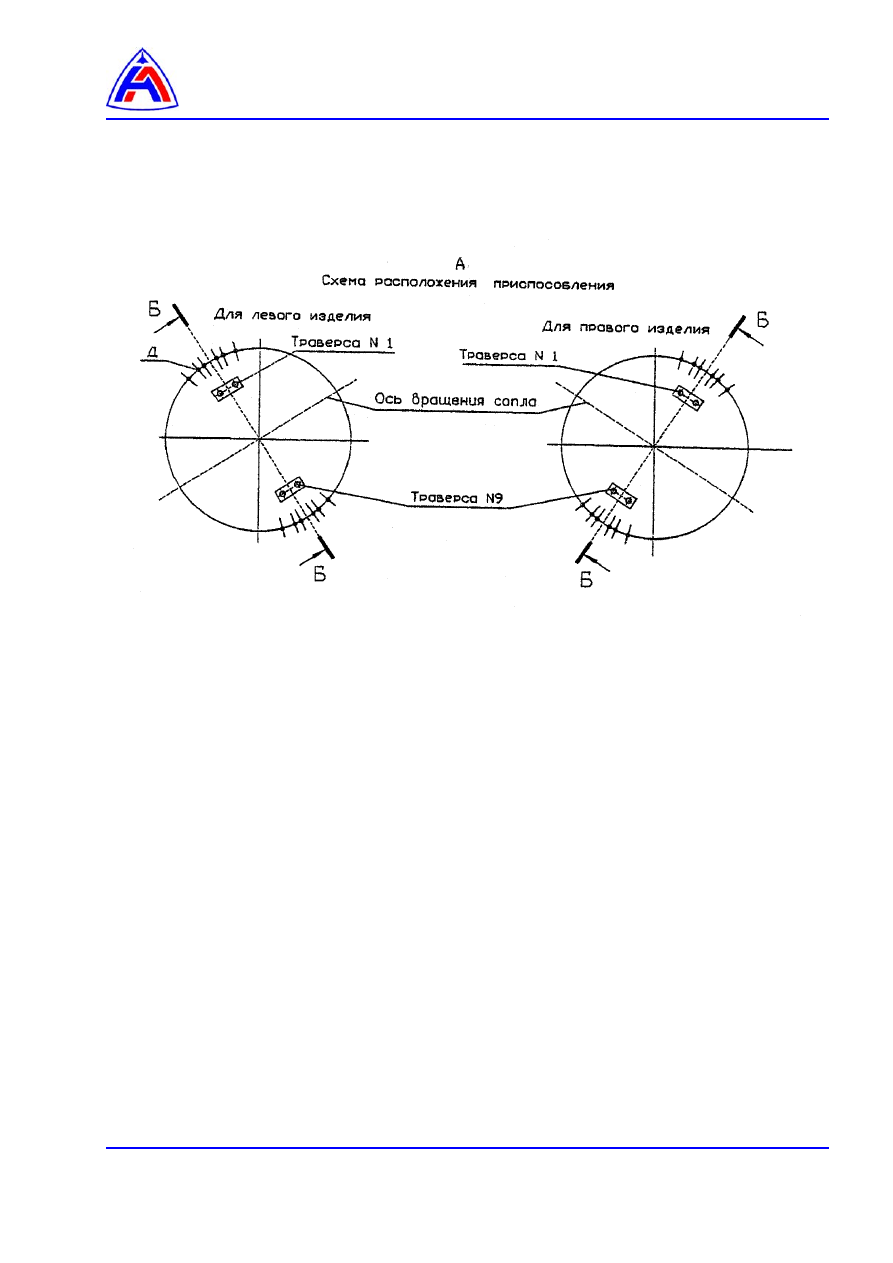

Рис. 4    Установка приспособлений Т96.00.00.0010

(лист 1 из 2)

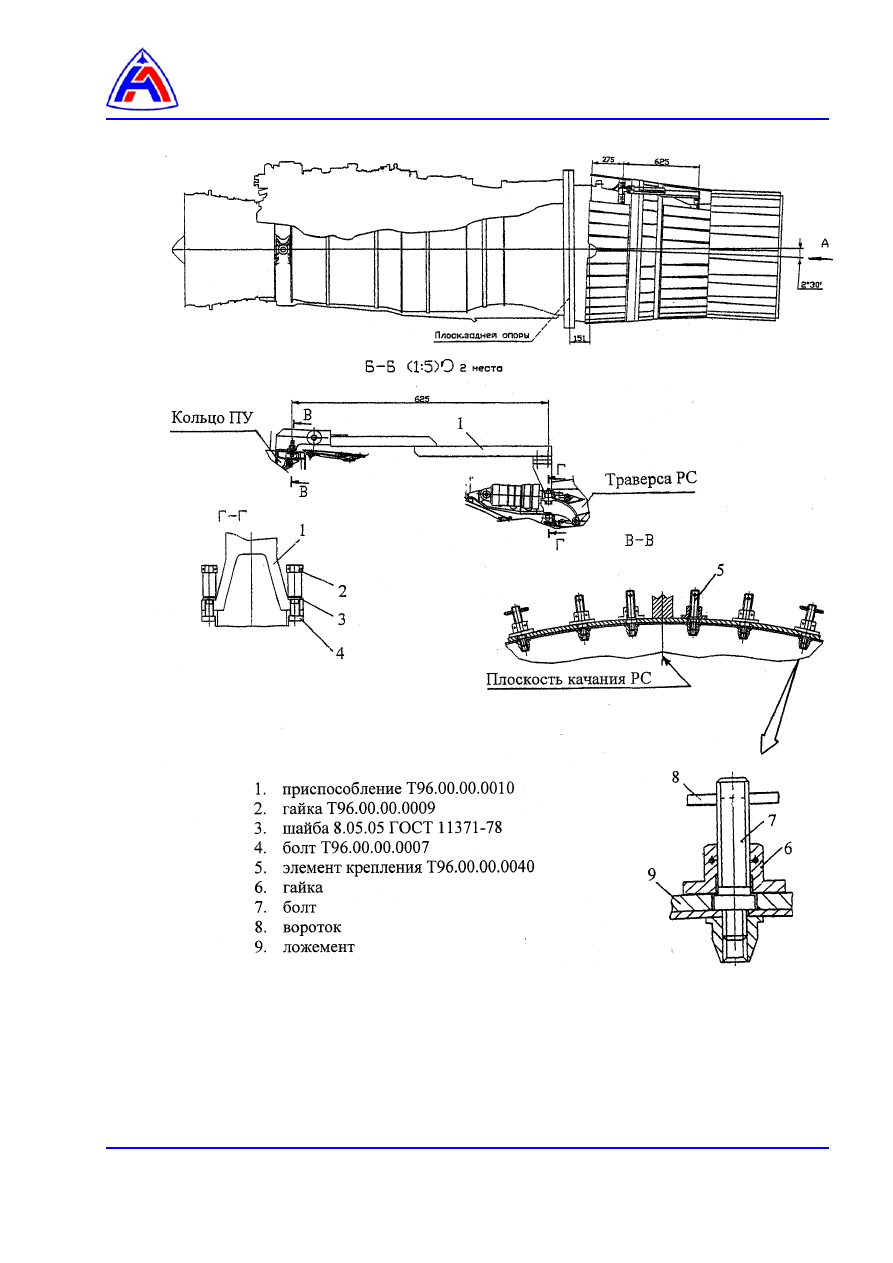

Рис. 4    Установка приспособлений Т96.00.00.0010

(лист 2 из 2)
