Двигатель АЛ-31ПФ. Руководство - часть 155

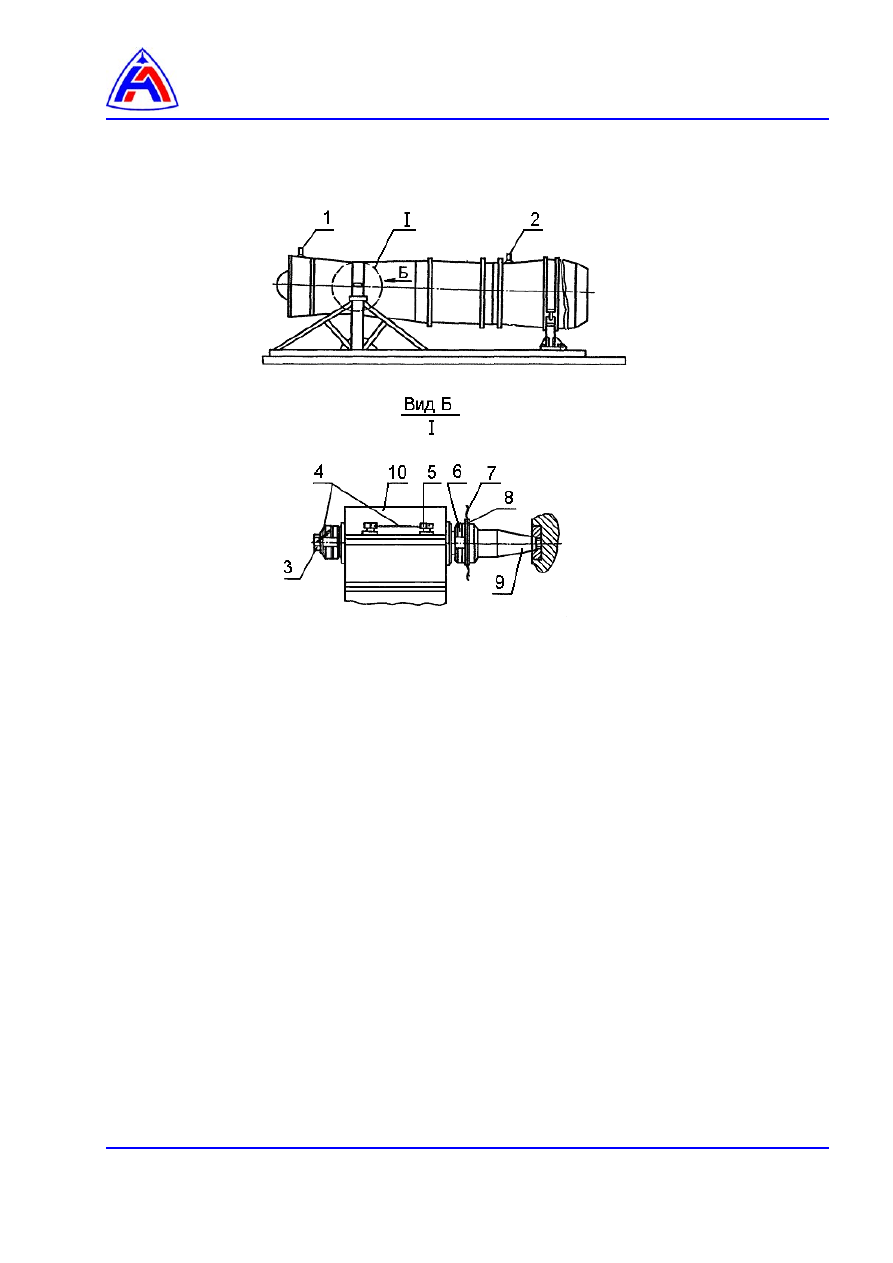

1 - рым-болт передний
2 - рым-болт задний
3 - болт стяжной
4 - проволока контровочная
5– болт
6- гайка круглая
7 - чехол полиэтиленовый
8 - шайба пластиковая
9 – опорный палец
9 – опорный палец
10 – крышка опоры







Рис. 1  Распаковка и упаковка двигателя

(лист 1 из 2)

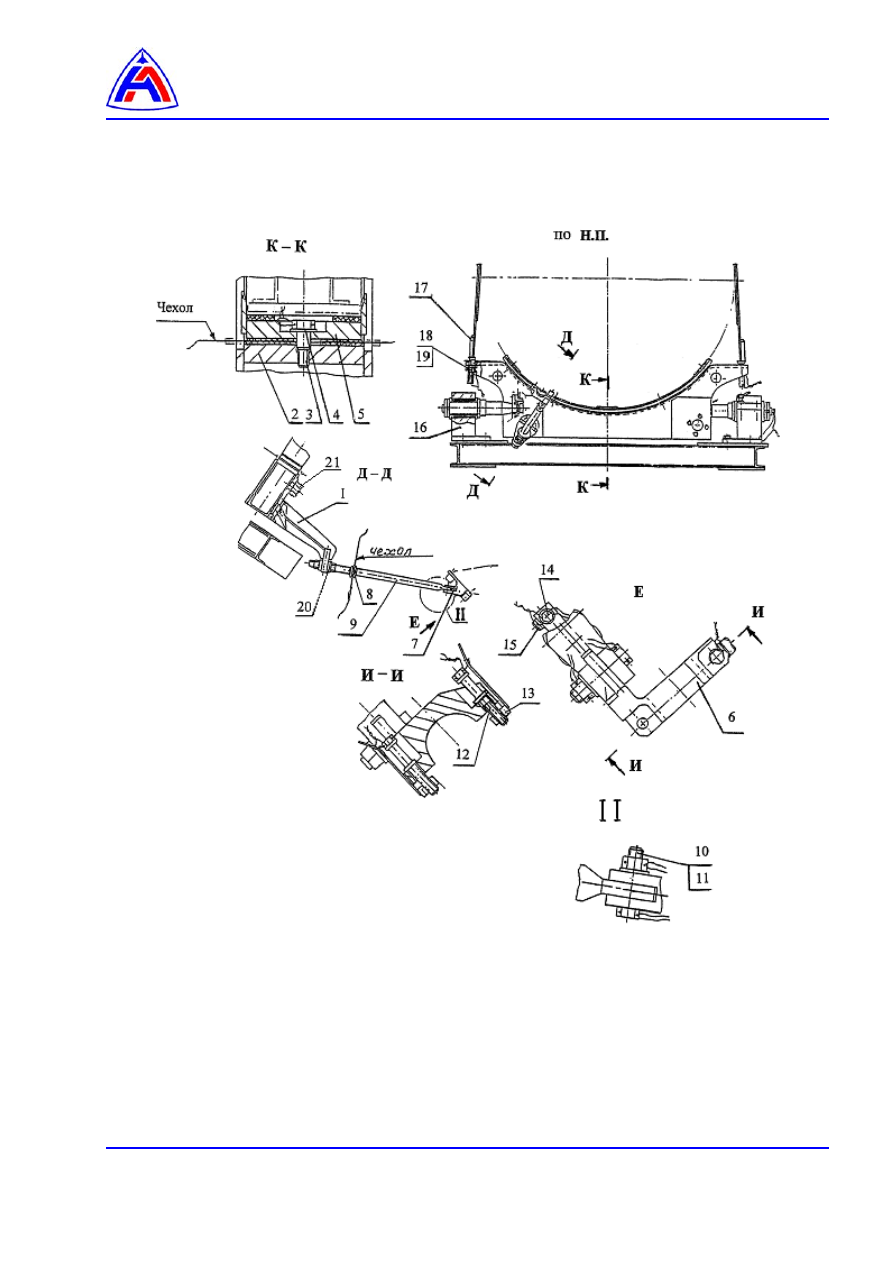

Крепление ПРС в контейнере
















Рис. 1  Распаковка и упаковка двигателя

(лист 2 из 2)

1 – стойка
2 – ложемент
3 – болт
4 – шайба
5 – ложемент
6 – кронштейн
7 – серьга
8 – гайка
9 – тяга
10 – болт
11 – гайка
12 – болт
13 – гайка
14 – болт
15 – гайка
16 – основание
17 – хомут
18 – гайка
19 – шайба
20 – гайка
21 - болт

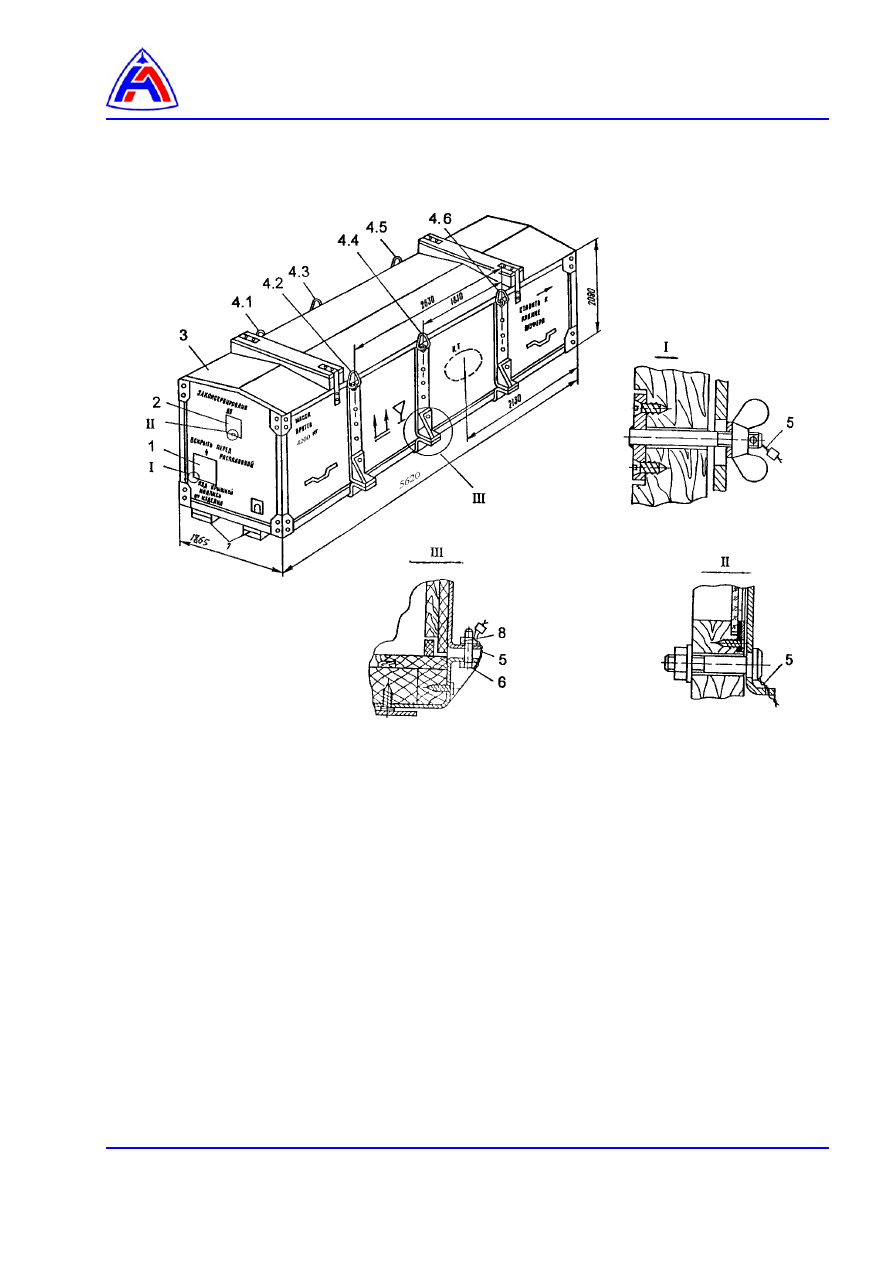

1 – карман для документов,
2 – окно смотровое,
3 – крышка контейнера,
4.1-4.6 – кольца для подъема контейнера и крышки,
5 – проволока контровочная

∅ 1,2 мм,

6 – болт крепления крышки,
7 – захват для передвижки контейнера,
8 – гайка.




Рис. 2   Контейнер для транспортирования двигателя









Двигатель – Транспортирование


Содержание



Ссылки …………………………………………………………………………………………………..

1





Описание ……………………………………………………………………………………………....

2



 1

Общие сведения…………………………………………………………………………….…..

2



 2

Транспортирование автомобильным транспортом ………………………………………

2



 3

Транспортирование железнодорожным транспортом.…………………………………..

2



 4

Транспортирование воздушным транспортом …………………………..………………..

2



 5

Транспортирование водным транспортом.………………………………………………..

4





6

ВКА – Транспортирование……………………………………………………………………

4



 7

Комплексный регулятор КРД-99Б – Транспортирование………………………………..

4



 8

Автомат запуска двигателя АПД-99 – Транспортирование………………………………

4








Перечень рисунков

 1

Контейнер для транспортирования двигателя…………………………………………..

5



 2

Схема крепления контейнера с двигателем в кузове полуприцепа ………………….

6



3

Схема крепления контейнера с двигателем
на четырехосной железнодорожной платформе………………………………………..

7



 4

Установка приспособлений Т96.00.00.0010 (листов 2) ……………………………….

8

,

9









Ссылки:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3

96-А-72-00-00-00А-835А-А

Двигатель – распаковка и упаковка

96-А-72-80-00-03А-920А-А

Поворотное реактивное сопло   Демонтаж и монтаж
