Двигатель АЛ-31ПФ. Руководство - часть 156







Описание:

1.

Общие сведения

1.1.

Разрешается транспортирование двигателя автомобильным, железнодорожным, воздушным
и водным транспортом.

1.2.

На  небольшие  расстояния  (в  пределах  аэродрома)  разрешается  буксировать  контейнер  с
двигателем:

−  на специальной тележке,

−  с помощью тросов, продетых через два захвата  (

7,



рис. 1

) для передвижки контейнера.

1.3.

Габаритные  размеры  контейнера  для  транспортирования  двигателя 5620х1865х2080  мм.
Поворотное  реактивное  сопло  (ПРС)  двигателя  должно  быть  надежно  закреплено  на
подставке контейнера (

96-А-72-00-00-00А-835А-А, пункт 2

).

ВНИМАНИЕ! –  ЗАПРЕЩАЕТСЯ

КАНТОВАТЬ

И

НАКЛОНЯТЬ

КОНТЕЙНЕР

С

ДВИГАТЕЛЕМ.

−  ЗАПРЕЩАЕТСЯ УСТАНАВЛИВАТЬ КОНТЕЙНЕРЫ С ДВИГАТЕЛЯМИ ОДИН

НА ДРУГОЙ.

1.4.

При  погрузке  и  разгрузке  двигателя  в  контейнере  применяйте  подъемное  приспособление
(грузоподъемностью  не  менее 4000 кгс)  из  комплекта  наземного  обслуживания  самолета.
Подъемное приспособление крепите за четыре кольца (

4.3 - 4.6

) для подъема контейнера и

крышки.

1.5.

Поднимайте,  опускайте  и  устанавливайте  контейнер  с  двигателем  плавно,  без  рывков  и
ударов.

1.6.

При транспортировании обеспечьте сохранность пломб:

−  на двух болтах 6 крепления крышки контейнера,

−  на крышке кармана 1 для документов.

2.

Транспортирование автомобильным транспортом

2.1.

Контейнер с двигателем может транспортироваться на автомобиле или полуприцепе.

2.2.

Схема крепления контейнера с двигателем в кузове полуприцепа приведена на

рис. 2

2.3.

Транспортирование  двигателя  автомобильным  транспортом  по  шоссе  с  асфальтовым  или
бетонным покрытием разрешается со скоростью не более 60 км/ч.
Транспортирование  двигателя  по  грунтовым  дорогам  и  дорогам  с  булыжным  покрытием
разрешается со скоростью не более 20 км/ч на расстояние до 1000 км.

Примечание. Транспортировать контейнер с двигателем по неисправным дорогам следует

осторожно, не допуская сильной тряски.

3.

Транспортирование железнодорожным транспортом.

Схема  крепления  контейнера  с  двигателем  на  железнодорожной  платформе  приведена  на

рис. 3

.

ВНИМАНИЕ!

ЗАПРЕЩАЕТСЯ

СПУСКАТЬ

ПЛАТФОРМУ

С

КОНТЕЙНЕРАМИ

С

СОРТИРОВОЧНОЙ ГОРКИ!

4.

Транспортирование воздушным транспортом

4.1.

Транспортируйте контейнер с двигателем к загрузочному люку самолёта на автомобиле или
другими транспортными средствами.







4.2.

Загружайте контейнер с двигателем в самолёт самолётными лебедками с помощью тросов,
продетых через два захвата 7 (

рис. 1

) для передвижки контейнера.

4.3.

Контейнер  с  двигателем  должен  быть  надежно  закреплен  устройствами,  имеющимися  на
борту самолета. Крепление тросовыми захватами производите согласно схеме, приведенной
на

рис. 2

.

4.4.

Транспортирование двигателя в составе самолёта.
Транспортирование  самолёта  СУ-30МКИ  в  грузовом  самолёте  выполняйте  с  двумя
установленными  приспособлениями  Т96.00.00.0010  на  каждом  двигателе.  Приспособления
служат для фиксации РС в нейтральном положении (

рис. 4

).

4.4.1.

На двигателе демонтируйте:
−

восемь упругих элементов ПУ (четыре сверху и четыре снизу) в плоскости качания РС



(

96-А-72-80-00-03А-920А-А, пункт 2.1

),

−

по два упругих элемента РС сверху и снизу (

96-А-72-80-00-03А-920А-А, пункт 2.2

).

Для  демонтажа  отвинтите  по  два  болта  с  каждого  упругого  элемента.  Демонтированные
упругие элементы приложите к самолёту СУ - ЗОМКИ.

4.4.2.

Выставьте РС в нейтральное положение при помощи гидравлической установки (

96-А-72-00-

00-03А-330А-А

).

4.4.3.

Приспособление (

1

) закрепите:

−  к траверсам РС (

сечение Г-Г

) болтами (

4

), гайками (

2

), шайбами (

3

),

−  к кольцу ПУ элементами крепления (

5

), (по шесть штук на каждое приспособление).

4.4.4.

Крепление  приспособления  Т96.00.00.0010  к  кольцу  ПУ  (

сечение  В-В

)  выполняйте  в

следующем порядке:
-

Гайку (

6

) отвинтите на 2...3 оборота.

-

Болты (

7

) завинтите с помощью воротка (

8

) рукой в кольцо ПУ до упора. При этом между

гайкой (

6

) и ложементом (

9

) приспособления оставьте зазор. Зазор должен определяться

визуально.

-

Гайку (

6

) завинтите до упора в ложемент (

9

).

-

Подтяните гайку (

6

) ключом с усилием  М = (0,8

+0,2

)



кгс·м.

-

законтрите гайки (

6 и 2

) проволокой

∅ 0,8 мм.

ВНИМАНИЕ!

ПЕРЕД НАЧАЛОМ ЭКСПЛУАТАЦИИ ОБЪЕКТА СУ-3ОМКИ:

-  ДЕМОНТИРУЙТЕ ПРИСПОСОБЛЕНИЕ Т96.00.00.0010.

-  УСТАНОВИТЕ НА МЕСТО СНЯТЫЕ УПРУГИЕ ЭЛЕМЕНТЫ ПУ И РС (

96-

А-72-80-00-03А-920А-А, пункт 3.10

).









5.

Транспортирование водным транспортом.

ВНИМАНИЕ!  КОНТЕЙНЕР  С  ДВИГАТЕЛЕМ  ЗАПРЕЩАЕТСЯ  ТРАНСПОРТИРОВАТЬ  НА

ПАЛУБЕ.  КОНТЕЙНЕР  С  ДВИГАТЕЛЕМ  ТРАНСПОРТИРУЙТЕ  ТОЛЬКО  В
ТРЮМЕ.

Перед  транспортировкой  контейнер  с  двигателем  закрепите  в  трюме  одним  из  методов,
изложенных в п.

2

 и

4

.

6.

ВКА - Транспортирование

Требования по транспортированию ВКА с ГТДЭ изложены в п.п.

1.1, 1.2, 1.5 ... 1.8

,

2

,

3

,

4

,

5

.

7.

Комплексный регулятор КРД-99Б - Транспортирование

Агрегаты  регулятора  в  упаковке  предприятия-изготовителя  могут  транспортироваться
любым видом транспорта на любое расстояние.

В течение всего времени транспортирования агрегатов регулятора необходимо сохранять на
всех разъемах штатные защитные крышки.

8.

Автомат запуска двигателя АПД-99 - Транспортирование.

Автоматы  запуска  в  транспортировочной  упаковке  предприятия-поставщика  могут
транспортироваться любым видом транспорта на любое расстояние.

При  транспортировании  ящики  с  упакованными  автоматами  запуска  должны  быть
закреплены и защищены от атмосферных осадков.

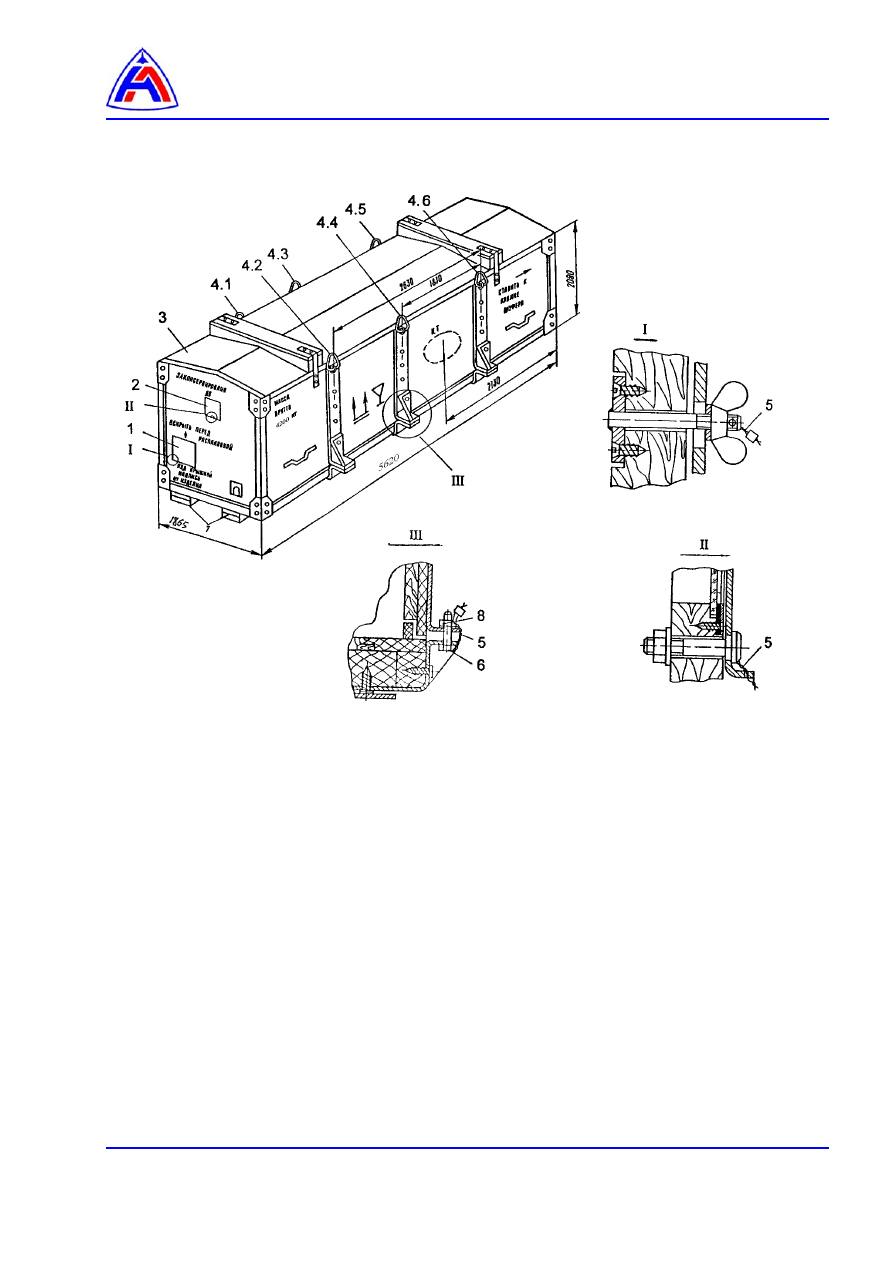

1 – карман для документов,
2 – окно смотровое,
3 – крышка контейнера,
4.1…4.6 – кольца для подъема контейнера и крышки,
5 – проволока контровочная

∅ 1,2 мм,

6 – болт крепления крышки,
7 – захват для передвижки контейнера,
8 – гайка.





Рис. 1  Контейнер для транспортирования двигателя
