Двигатель АЛ-31ПФ. Руководство - часть 160







2.

Компрессор низкого давления.

2.1.

Описание.

2.1.1.

Компрессор низкого давления предназначен для сжатия воздуха, подаваемого в наружный и
внутренний контуры двигателя.

2.1.2.

КНД состоит из ротора (

2, рис.1

) и статора (

3

).

В состав статора входят:

−  кок (

21

);

−  входной направляющий аппарат (

1

);

−  передняя опора КНД (

19

);

−  корпуса первой, второй, третьей и четвертой ступеней;

−  направляющие аппараты первой, второй и третьей ступеней.

2.1.3.

Входной направляющий аппарат (ВНА) титановый, является силовым элементом двигателя.
В нем смонтированы:

−  передняя опора  КНД (

19

);

−  откачивающий маслонасос (

20

);

−  кок (

21

).

В состав ВНА  входят (

рис. 2

):

−  наружное кольцо (

35

);

−  ступица (

34

);

−  стойки (

1 – 23

).

Обечайка  (

36

)  коллектора  с  наружным  кольцом  (

35

)  образует  полость.  В  эту  полость

подается горячий воздух из-за седьмой ступени КВД для обогрева стоек и кока (

96-А-75-10-

00-00А-000А-А

).

Стойки (

1-23

) образуют единый аэродинамический профиль с поворотными закрылками (

51

).

Поворот закрылков осуществляется по команде системы управления ВНА КНД рычагами (

42

)

через  приводное  кольцо  (

39

).  Приводное  кольцо  (

39

)  фиксируется  в  радиальном

направлении десятью фиксаторами (

50

), расположенными по окружности на заднем фланце

наружного кольца (

35

).

Через семь стоек проходят трубопроводы:

−  в стойке № 1 - суфлирования масляной полости;

−  в стойке № 5 - подвода масла;

−  в стойке № 8- откачки масла;

−  в стойках № 14, 17, 21 - суфлирования предмасляной полости;

−  в стойке № 11 - слива масла (резервная).

2.1.4.

Кок  состоит  из  двух  обечаек  образующих  полость.  В  эту  полость  поступает  горячий  воздух
из-за седьмой ступени КВД для обогрева кока.

2.1.5.

Передняя  опора  ротора  КНД  (

19,  рис. 1

)  является  силовым  элементом  двигателя.  Она

закреплена на заднем фланце ступицы ВНА. В состав передней опоры входят:

−  корпус роликоподшипника (

28, рис. 2

);

−  роликоподшипник (

29

);

−  узел масляного уплотнения (

45

), который предотвращает:

−   утечки масла в проточную часть компрессора

−   утечки воздуха из проточной части компрессора в масляные полости.

−  крышки (

43

) и (

44

) лабиринтного уплотнения.

Корпус  (

28

)  роликоподшипника  состоит  из  наружного  и  внутреннего  корпусов.  Пятьдесят

упругих перемычек (

А

) связывают упругоподвижную переднюю часть корпуса с неподвижным

фланцем ступицы. Упругость корпуса и наличие масляной пленки в полостях расположения
упругого кольца (

47

) гасят колебания ротора.







Окно осмотра (

55

) с пробкой расположено между стойкой № 8 и задним фланцем наружного

кольца (

35

).

2.1.6.

Корпуса (

5, рис. 3

) первой, (

6

) второй, (

8

) третьей, (

10

) и (

13

) четвертой ступеней выполнены

в  виде  кольцевых  оболочек.  Полость  (

Г

)  над  рабочими  лопатками  сообщается  с  проточной

частью  компрессора  через  прорези  (

Б

).  Эта  полость  образует  щелевой  перепуск  для

расширения диапазона режимов устойчивой работы компрессора.

В  корпусах  имеются  окна  (

Е

)  для  осмотра  и  текущего  ремонта  лопаток  ротора.  Окна  (

Е

)

закрыты  пробками  (

15

).  Пробка  (

15

)  имеет  прямоугольный  фланец  и  резьбовое  отверстие

для ключа. Схема расположения окон осмотра приведена на

рис. 3

.

Соединение  корпусов  фланцевое.  Передний  фланец  корпуса  (

5

)  соединен  с  ВНА,  задний

фланец корпуса (

13

) соединен с промежуточным корпусом.

2.1.7.

Направляющие аппараты первой, второй и третьей ступеней состоят из:

−  лопаток (

7, 9, 11

) с наружными и внутренними полками;

−  внутренних  полуколец  (

1, 2 и  3

),



которые  являются  неподвижными  элементами

воздушных лабиринтных уплотнений. Подвижными элементами воздушных лабиринтных
уплотнений служат гребешки на барабане ротора.

2.1.8.

Ротор  КНД барабанно-дисковой  конструкции.  Он опирается  передней цапфой  (

1,  рис. 4

)  на

роликовый  подшипник,  а  задней  цапфой  (

13

)  опирается  на  шариковый  подшипник.  Привод

откачивающего маслонасоса передней опоры осуществляется от ротора КНД.

2.1.9.

В диск первой ступени установлены 37 рабочих лопаток. В диск второй ступени установлены
45  рабочих  лопаток.  В  диск  третьей  ступени  установлены 57 рабочих  лопаток.  В  диск
четвертой ступени установлены 43 рабочие лопатки.

Болты (

14

) выполняют функцию балансировочных грузов, для чего имеют различную высоту

головки.  В барабане ротора за  диском  первой ступени  имеются  отверстия  (

А

)  для  подвода

воздуха  из  проточной  части  компрессора  во  внутреннюю  полость  ротора  для  разгрузки  от
осевых сил дисков.

Для сброса масла из полости (

Б

) во фланце диска третьей ступени в месте (

В

) имеются два

отверстия  Ø 2,5 мм диаметрально расположенные по окружности.

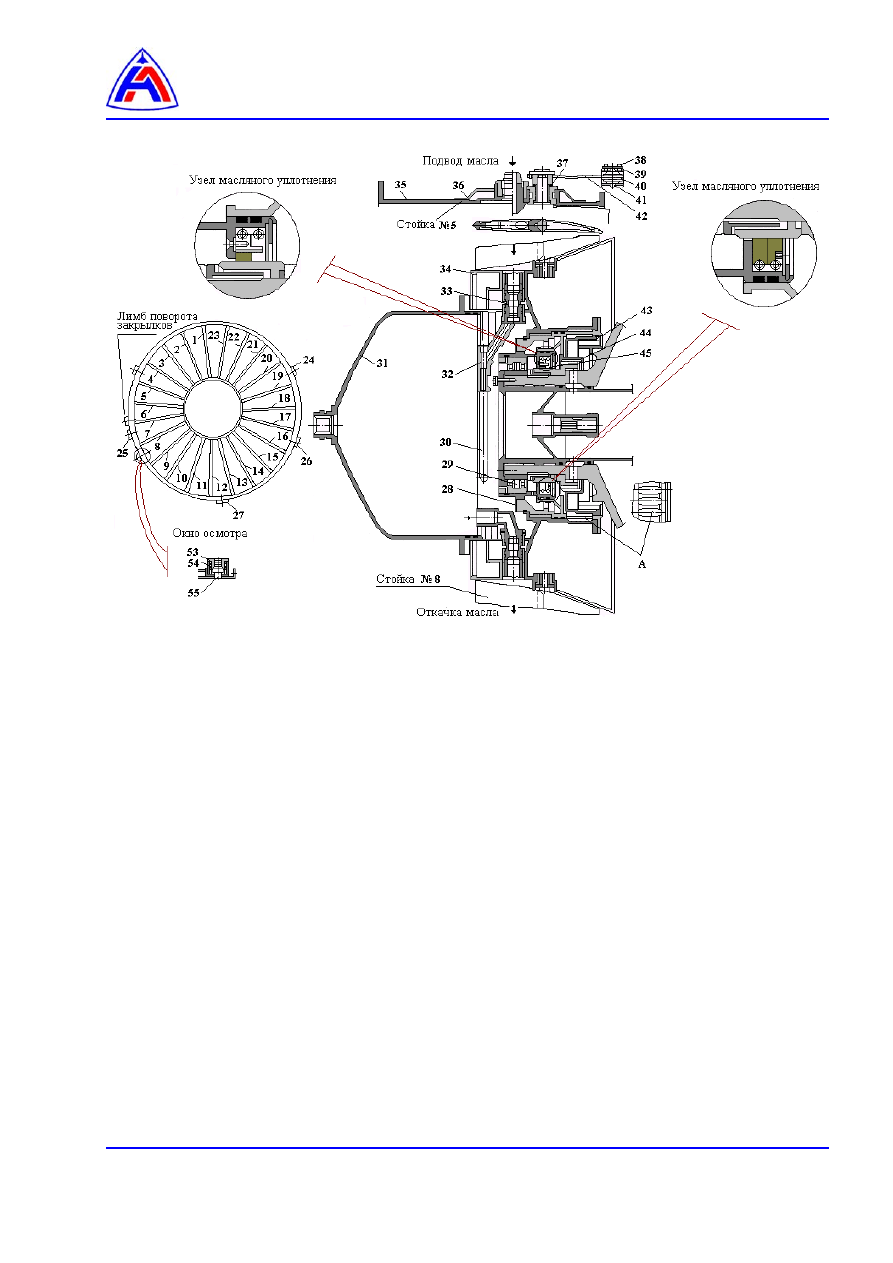

Рис. 2     Входной направляющий аппарат

(лист 1 из 2)

А – перемычки;
1–23 – стойки с поворотными
            закрылками;
24 – бобышка подвода воздуха на
        обогрев;
25, 26 – бобышки для крепления ТДК;
27 – бобышка крепления приемника

давления Р

01

;

28 - корпус роликоподшипника;
29 – роликоподшипник;
30 – коллектор;
31 – кожух;
32 – форсунка;
33 – труба;
34 – ступица;
35 – наружное кольцо;
36 – обечайка коллектора;
37 – регулировочная шайба;
38 – приводное кольцо;

39 – стопор;
40 – сферический подшипник;
41 – штифт;
42 – рычаг;
43, 44 – крышки лабиринтного

уплотнения;

45 – масляное уплотнение;
46 – цапфа ротора КНД;
47 – упругое кольцо;
48 – пластина;
49 – пружина;
50 – фиксатор;
51 – закрылок;
52 – штифты;
53 – втулка;
54 – пружина;
55 – пробка.

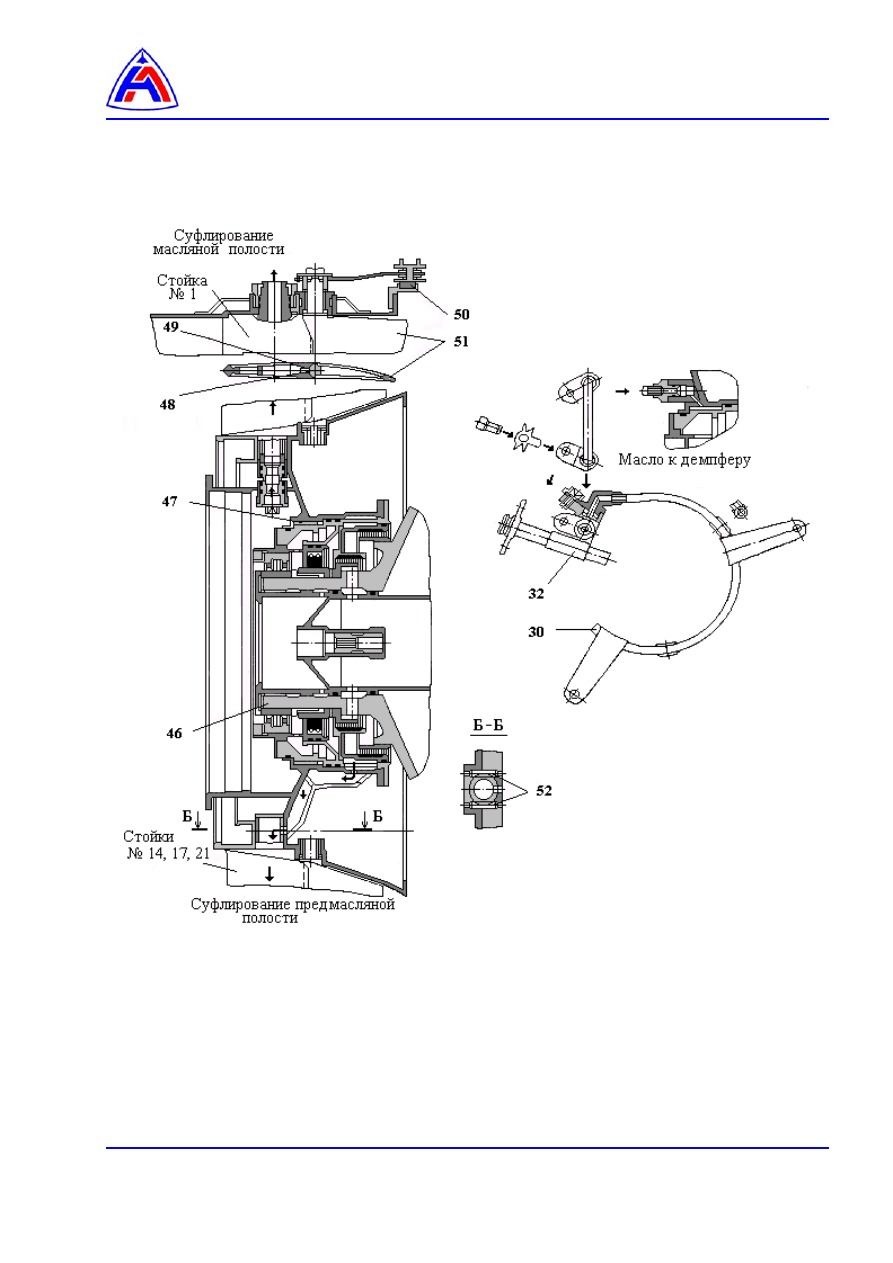

Рис. 2     Входной направляющий аппарат

(лист 2 из 2)
