Двигатель АЛ-31ПФ. Руководство - часть 149



Внутренняя консервация двигателя (ВКА)

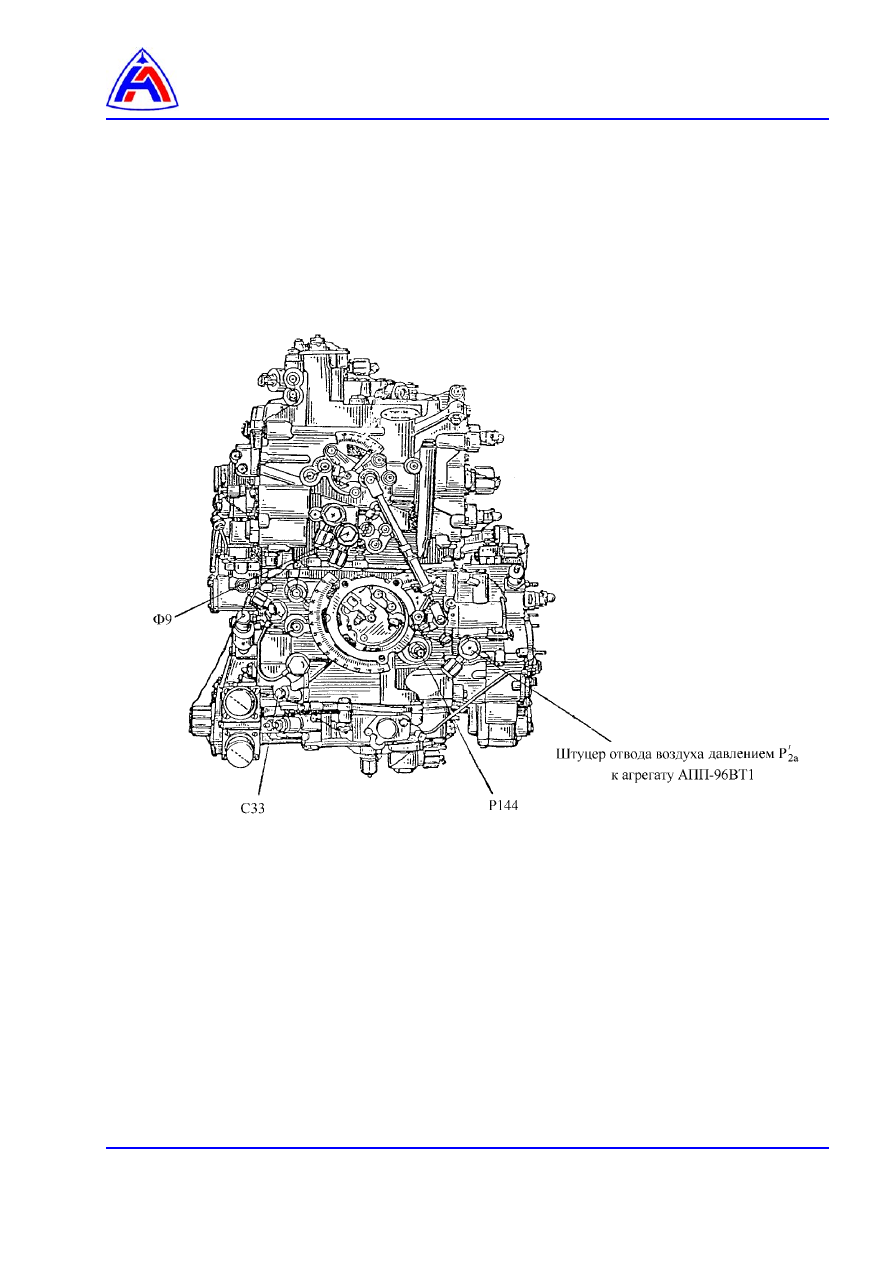

Рис. 2   Регулятор сопла и форсажа (лист 2 из 2)





Внутренняя консервация двигателя (ВКА)

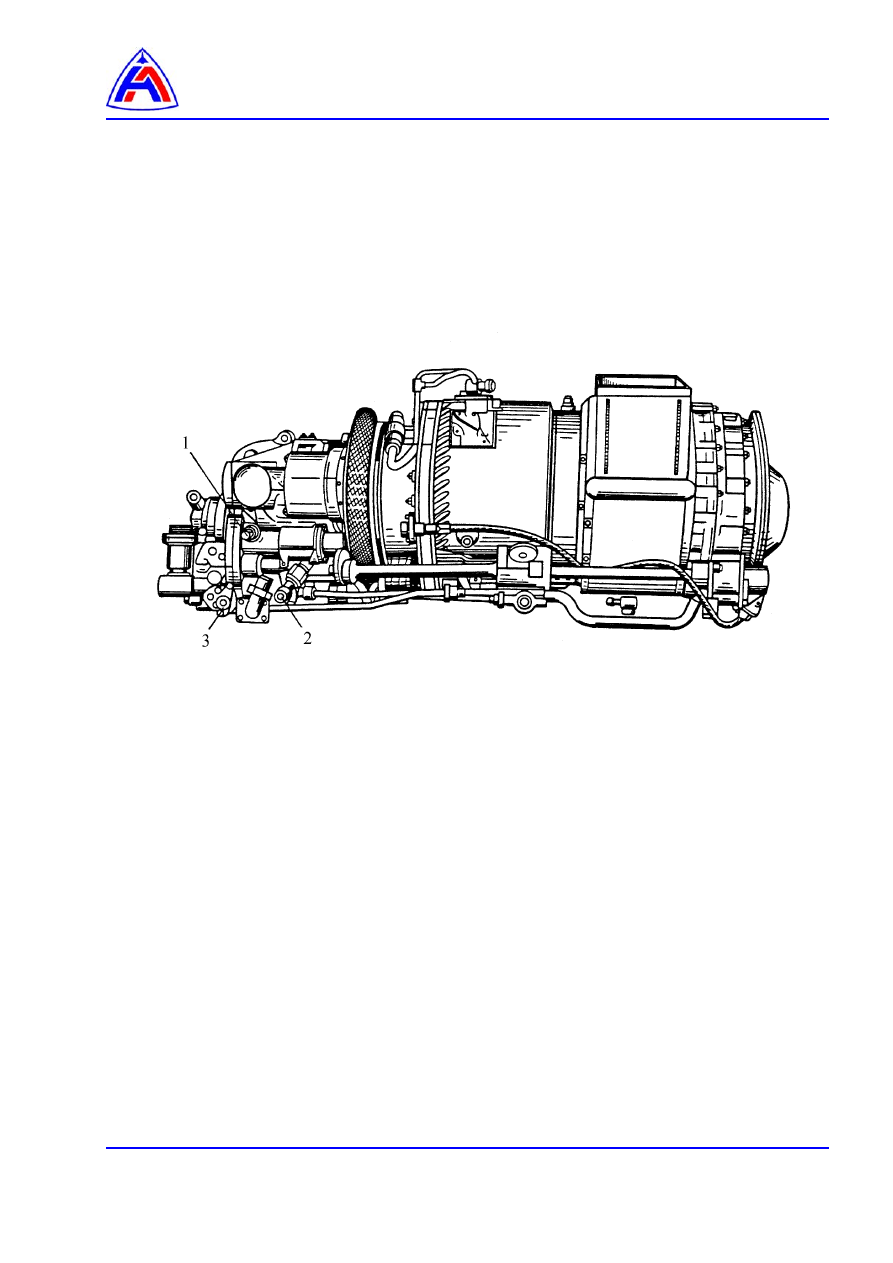

1 – клапан выпуска воздуха из топливной магистрали;
2 – штуцер слива топлива;
3 – штуцер подвода топлива к агрегату 4030.










Рис. 3   Газотурбинный двигатель  ГТДЭ







Внутренняя консервация двигателя (ВКА)









                                                1             2             3                      4






                                                          5

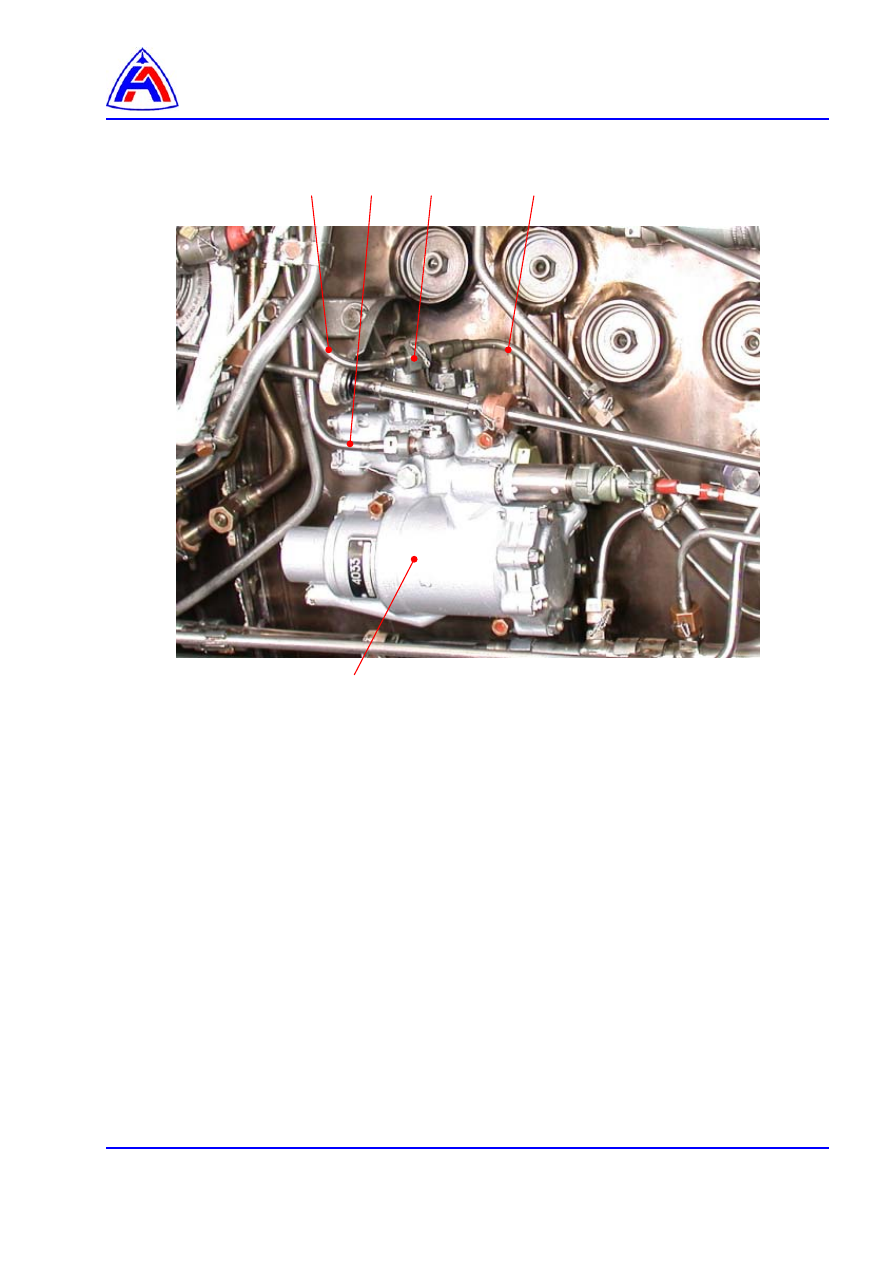

1 - трубопровод подвода топлива  к струйной форсунке,
2 - трубопровод подвода топлива к дозатору
3 – штуцер,
4 – трубопровод подвода топлива к центробежной форсунке;
5 –дозатор (агр. 4033);



Рис. 4   Коммуникации системы воспламенения топлива форсажной камеры

















Наружная консервация двигателя (ВКА).


Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Материалы, расходные материалы и неремонтируемые изделия ……………………...

1







Условия обеспечения безопасности …………………………………………………………

2





Процедура …………………………………………………………………………………………….

2



 1

Общие сведения ………………………………..………………………………………………..

2



 2

Подготовительные работы.…………………………………….………………………………

2



 3

Наружная консервация двигателя (ВКА)……………………………………………………..

3



 4

Заключительные работы………………………………………………………………………..

3





Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-820А-А



Внутренняя расконсервация двигателя (ВКА)

96-А-72-00-00-00А-810А-А

Внутренняя консервация двигателя (ВКА)

96-А-72-00-00-00А-835А-А

Двигатель – Распаковка и упаковка.

96-А-83-00-00-00А-800А-А

ВКА – Распаковка и упаковка




Предварительные требования

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Силикагель технический ГОСТ 3956-76:

-

для районов с умеренным климатом

-

для районов с тропическим климатом






32 кг
64 кг

Силикагель-индикатор  ГОСТ 8984-75



0,1 кг

Бумага конденсаторная  ГОСТ 9508-88



1,0 кг

Бумага парафинированная ГОСТ 9569-79



3,8 кг

Эмаль ЭП-140  104.03 ТУ 52



По потребности

Грунтовка ЭП-076,  104.03 ТУ 52



По потребности

Шпагат технический ГОСТ 17308-88



25 м

Бензин - растворитель (НЕФРАС С2-80/120)

ТУ 38.401-67-108-92




1 л

Салфетки хлопчатобумажные



По потребности

Перчатки хлопчатобумажные



По потребности


Запасные части: нет
