Двигатель АЛ-31ПФ. Руководство - часть 148



Внутренняя консервация двигателя (ВКА)

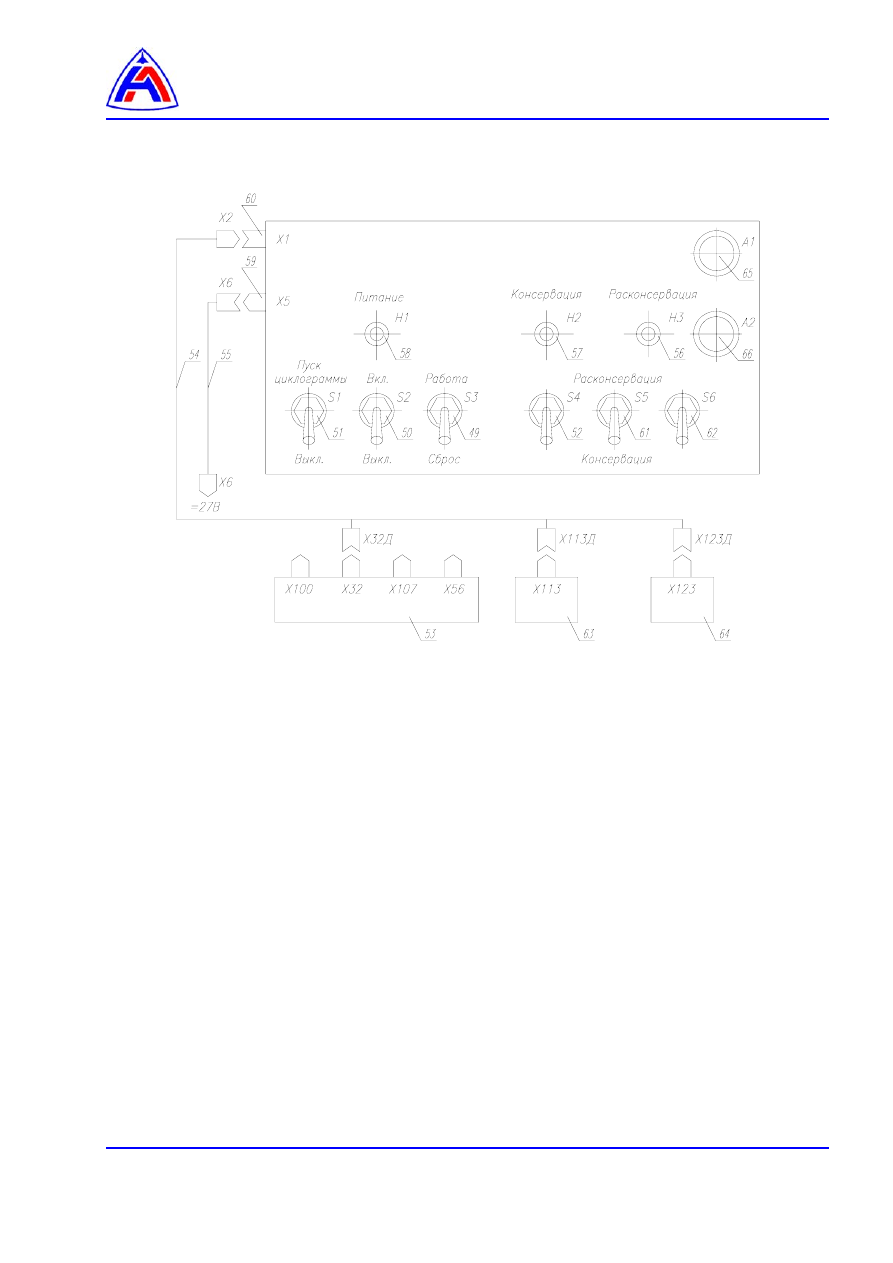

Схема управления УК-2 при консервации двигателя





49 - переключатель
50, 51, 52, 61, 62 - выключатели;
53 – коробка электрических соединителей;
54, 55 - электрожгуты;
56, 57, 58 – сигнальные лампы;


59, 60 - соединители;
63,64 - панель электрических соединителей;
65 - временное устройство А1;
66 - временное устройство А2

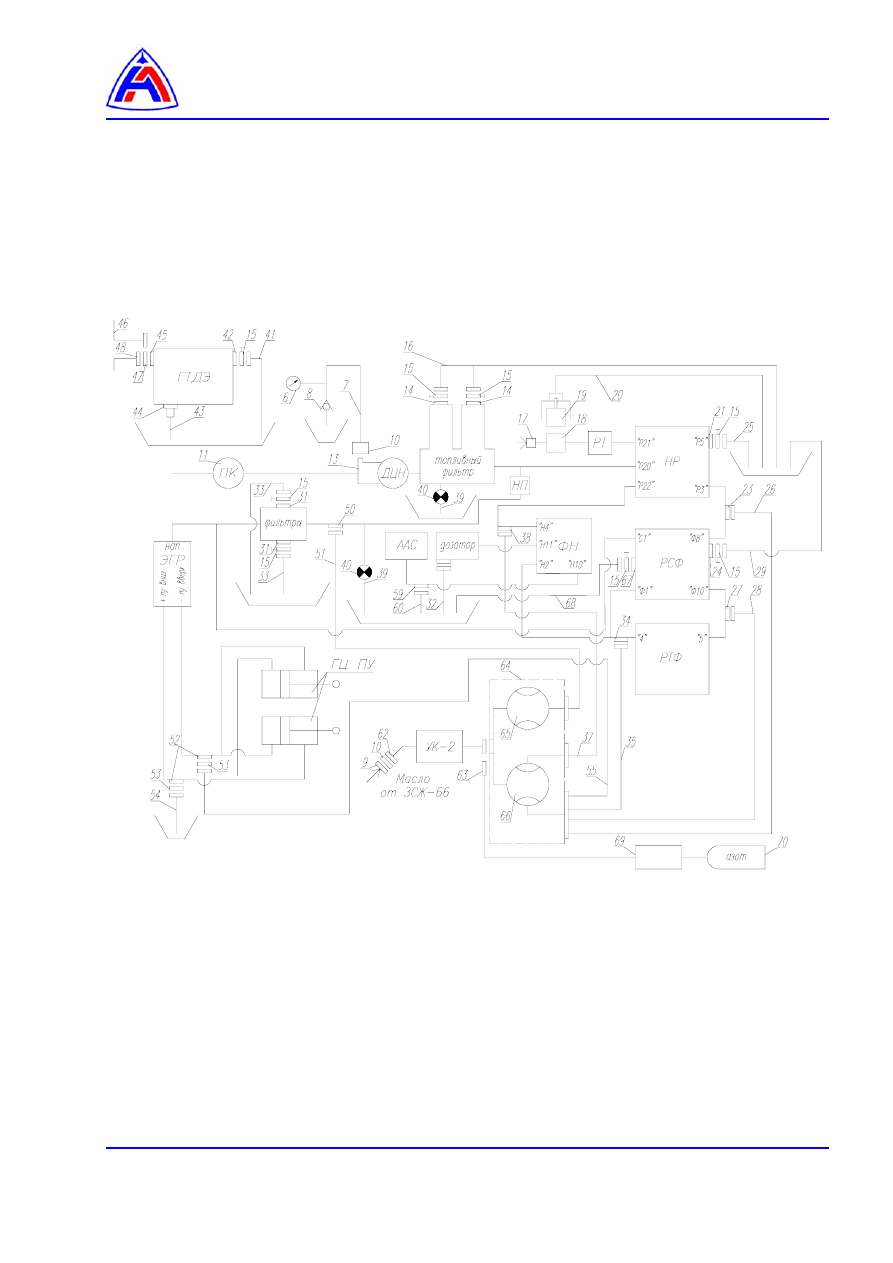

Рис. 1   Схема консервации двигателя без прокрутки роторов  (лист 1 из 3)



Внутренняя консервация двигателя (ВКА)
































Рис. 1   Схема консервации двигателя без прокрутки роторов (лист 2 из 3)





Внутренняя консервация двигателя (ВКА)




















6 - манометр;
7 - шланг;
8 – обратный клапан;
9 - переходник;
10 - переходник;
11 - пожарный кран;
13 – штуцер консервации;
14 - клапан выпуска воздуха из топливного

фильтра;

15 - приспособление для выпуска воздуха;
16 - шланг;
17 - топливный коллектор первого каскада ОКС;
18 - спецштуцер;
19 - штуцер (Д 105А);
20 - шланг (маркировка 1 к ОК);
21 - клапан выпуска воздуха из НР;
23 - штуцер;
24 - клапан слива топлива из РСФ;
25 - шланг;
26 - шланг (маркировка Р

ком

 РСФ);

27 - штуцер;
28 - шланг (маркировка Р

ком

 РТФ);

29 - шланг;
31 - клапан выпуска воздуха из фильтра;
32 - шланг;
33 - шланг;
34 - штуцер;
35 - шланг (маркировка ФН-РТФ);
37 - шланг (маркировка ФН-РТФ);


38 – штуцер;
39 – шланг;
40 – сливной кран;
41 – шланг;
42 – клапан выпуска воздуха;
43 – шланг;
44 – штуцер слива топлива из ГТДЭ;
45 – штуцер подвода топлива к ГТДЭ;
46 – шланг подвода топлива к ГТДЭ;
47 – переходник 880.715;
48 – переходник;
50 – штуцер;
51 – шланг;
52 – спецштуцер;
53 – приспособление Т104.13.05.0110;
54 – шланг;
55 – шланг;
59 – штуцер;
60 – шланг;
62 – штуцер;
63 – переходник 4340.024.0470;
64 – распределительный пульт;
65 – распределительный кран;
66 – распределительный кран;
67 – штуцер выпуска воздуха из РСФ;
68 – шланг;
69 – редуктор КР-15;
70 – баллон с азотом








Рис. 1   Схема консервации двигателя без прокрутки роторов (лист 3 из 3)



Внутренняя консервация двигателя (ВКА)























С10 – штуцер подвода Р

T

;

С12 – штуцер для слива топлива на вход ДЦН;
С33 – винт регулировочный;
Ф1 – штуцер подвода топлива от ФН;
Ф9 – штуцер отвода топлива давлением Р

КПД



          к агрегату АПП;
Р144 – жиклер.

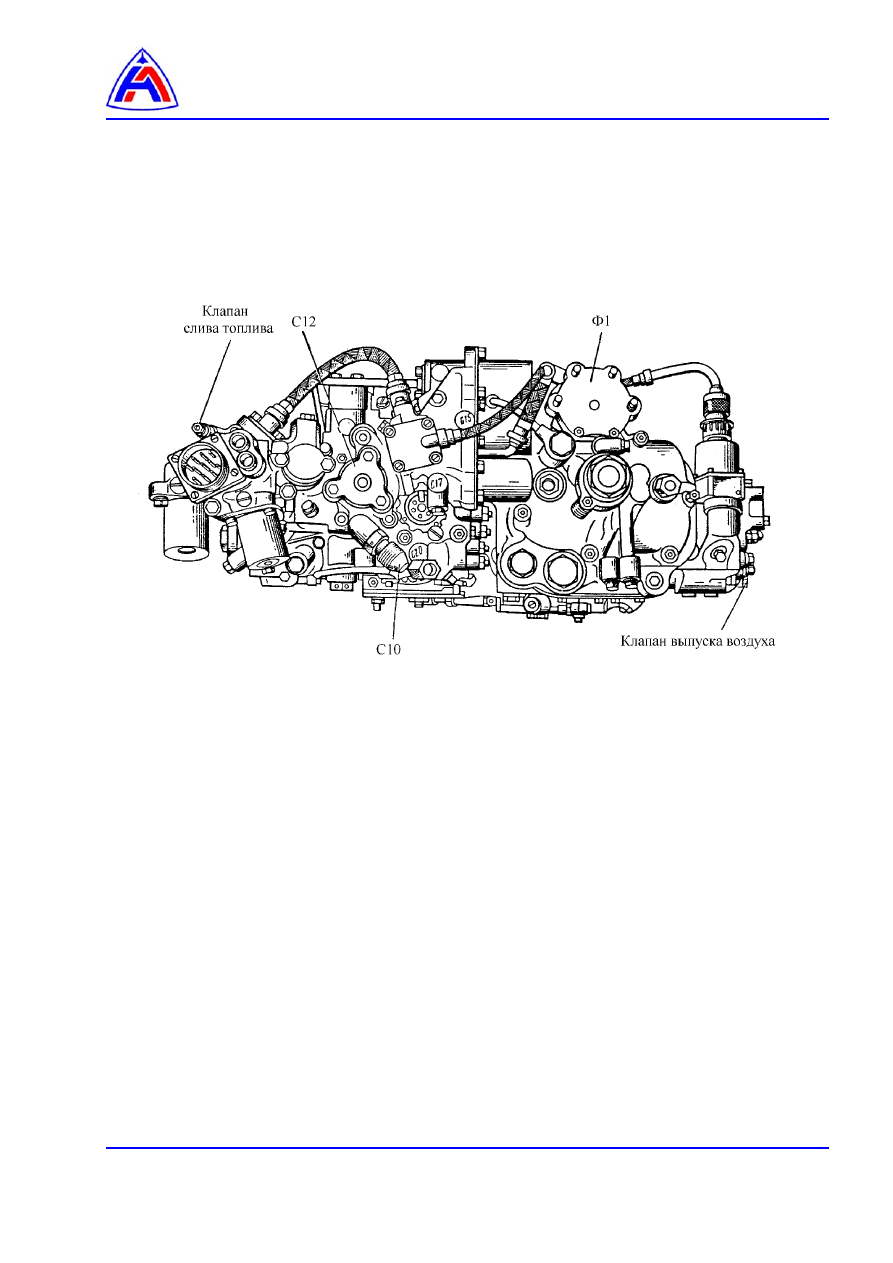

Рис. 2   Регулятор сопла и форсажа (лист 1 из 2)
