Внутренняя консервация двигателя (ВКА)







4.5.

Подсоедините  вилку  низковольтного  провода  к  соединителю  «ПИТАНИЕ»  агрегата
зажигания ОКС.

4.6.

Подсоедините  к  двигателю  трубопровод  подвода  кислорода  к  запальным  устройствам
двигателя (РЭ самолёта).

4.7.

Закройте люки самолета.

4.8.

Произведите отметку о консервации в формуляре ГТДЭ.

4.9.

Произведите  отметку  о  консервации  в  формуляре  двигателя  с  указанием  срока
сохраняемости в соответствии с

96-А-72-00-00-00А-800А-А, п. 1.5.3.

 и

п. 1.5.4

.







Внутренняя консервация двигателя (ВКА)











1 - заправщик;
2 - маслобак заправщика;
3 - термометр маслобака;
4 - насос заправщика;
5 - предохранительный клапан;
6 - манометр;
7 - раздаточный рукав;
8 - раздаточный пистолет;
9 - переходник;
10 - переходник;
11 - перекрывной кран;
12 - заглушка;
13 - штуцер консервации;
14 - клапан выпуска воздуха из топливного

фильтра;

15 - приспособление для выпуска воздуха;
16 - шланг;
17 - топливный коллектор первого каскада ОКС;
18 - спецштуцер;
19 - штуцер (Д 105А);
20 - шланг (маркировка 1 к ОК);
21 - клапан выпуска воздуха из НР;
22 - сливной кран;
23 - штуцер;
24 - клапан слива топлива из РСФ;
25 - шланг;
26 - шланг (маркировка Р

ком

 РСФ);

27 - штуцер;
28 - шланг (маркировка Р

ком

 РТФ);

29 - шланг;
30 - сливной кран;
31 - клапан выпуска воздуха;
32 - шланг;
33 - шланг;
34 - штуцер;
35 - шланг (маркировка ФН-РТФ);
36 - сливной кран;
37 - шланг (маркировка ФН-РТФ);
38 – штуцер;
39 – шланг;
40 – сливной кран;
41 – шланг;
42 – клапан выпуска воздуха;
44 – штуцер слива топлива из ГТДЭ;
45 – штуцер подвода топлива к ГТДЭ;
46 – шланг подвода топлива к ГТДЭ;
62 – краны консервации;
63 – краны консервации;
64 – шланг;
65 – трубопровод;
66 – шланг;
67 – штуцер выпуска воздуха из РСФ;
68 - шланг

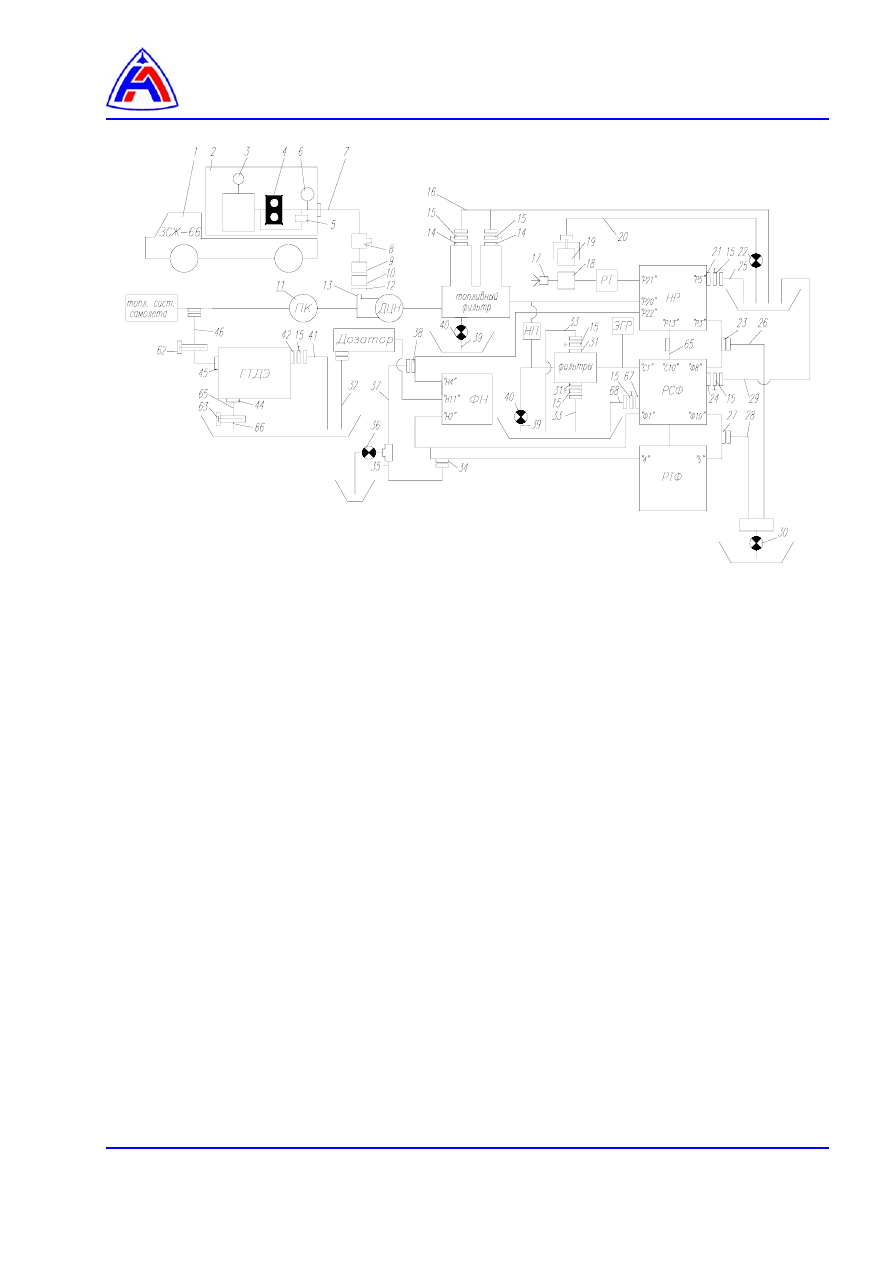

Рис. 1   Схема консервации двигателя с прокруткой роторов (лист 1 из 2)



Внутренняя консервация двигателя (ВКА)

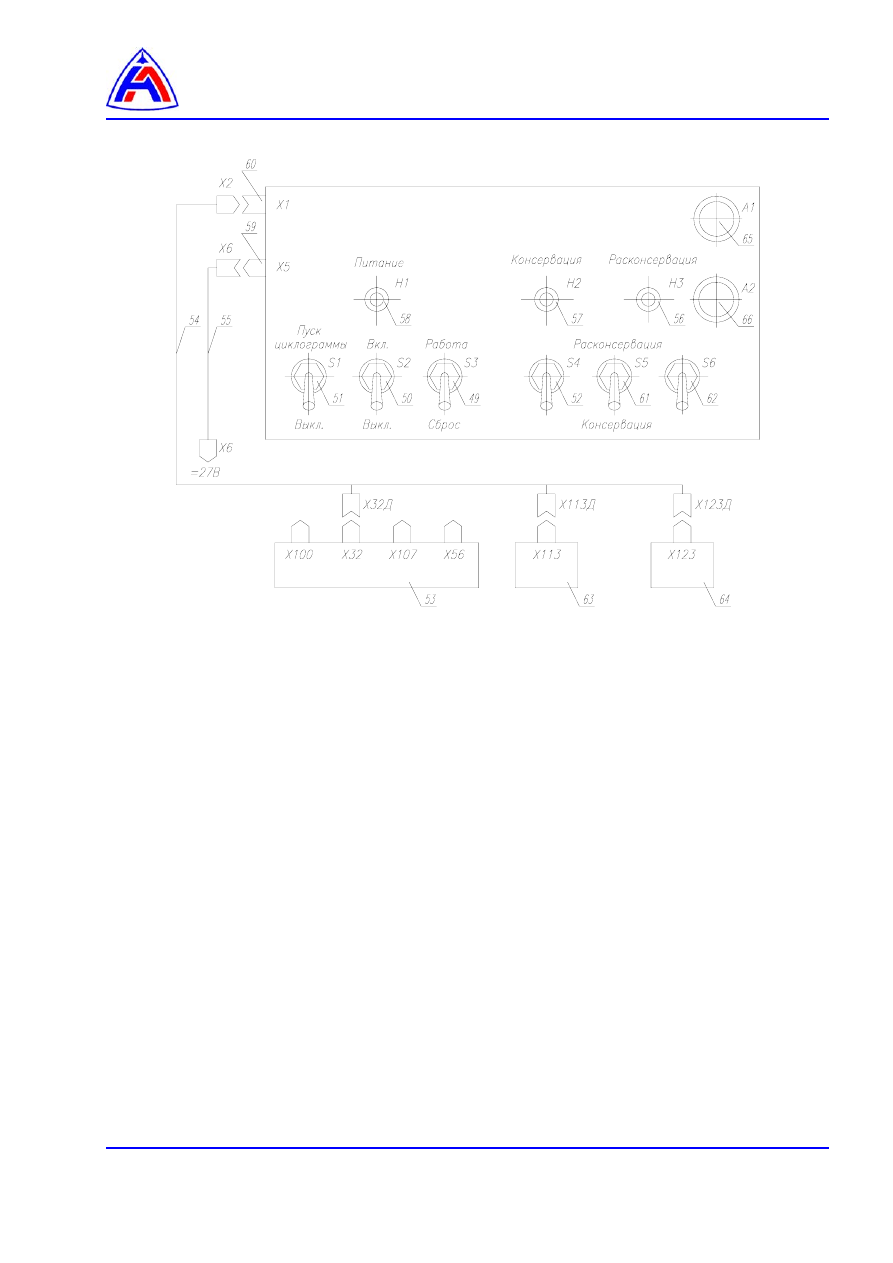

Схема управления УК-2 при консервации двигателя




49 - переключатель
50, 51, 52, 61, 62 - выключатели;
53 – коробка электрических соединителей;
54, 55 - электрожгуты;
56, 57, 58 – сигнальные лампы;


59, 60 - соединители;
63,64 - панель электрических соединителей;
65 - временное устройство А1;
66 - временное устройство А2





Рис. 1  Схема консервации двигателя с прокруткой роторов (лист 2 из 2)








Внутренняя консервация двигателя (ВКА)









                                                1             2             3                      4






                                                          5




1 - трубопровод подвода топлива  к струйной форсунке,
2 - трубопровод подвода топлива к дозатору
3 – штуцер,
4 – трубопровод подвода топлива к центробежной форсунке;
5 –дозатор (агр. 4033);



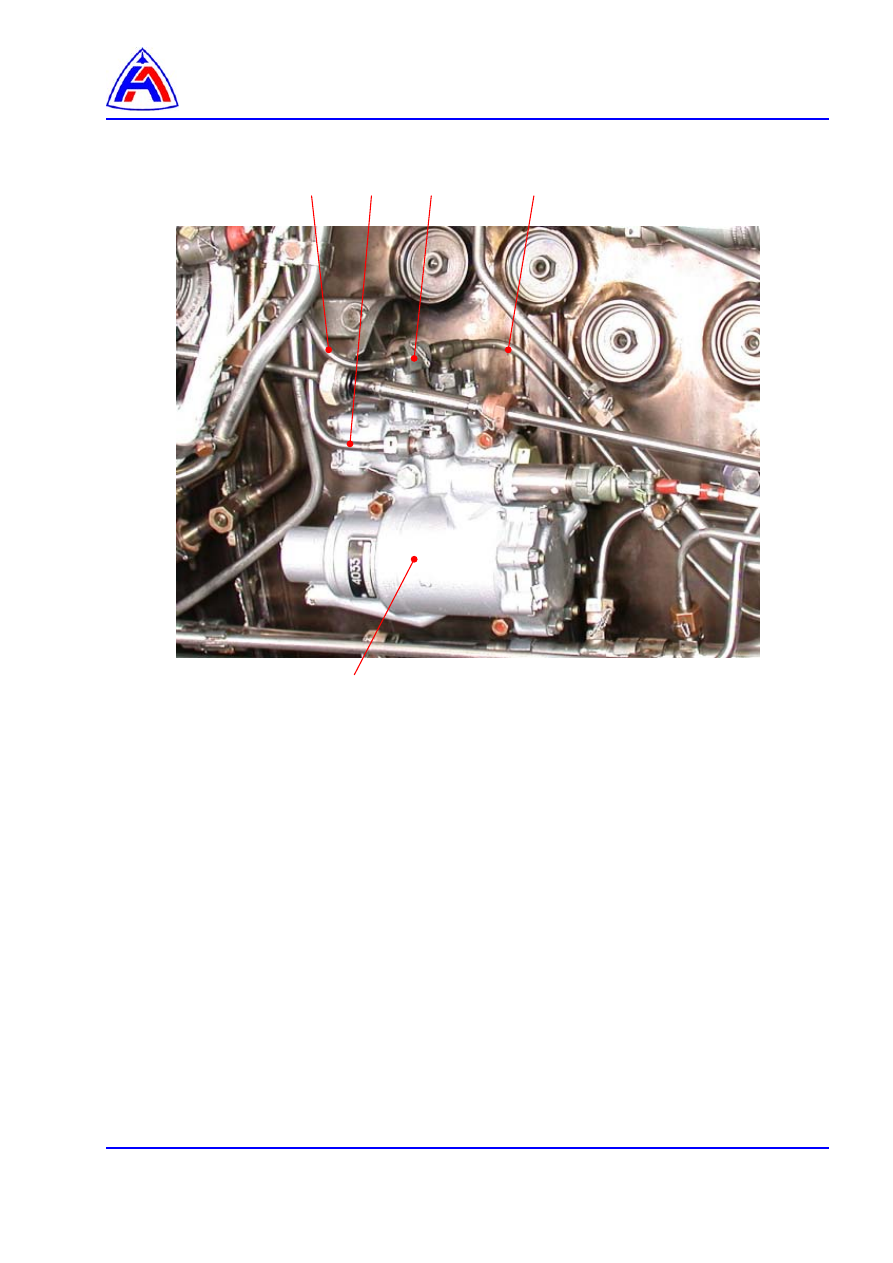

Рис. 2   Коммуникации системы воспламенения топлива форсажной камеры
