Двигатель АЛ-31ПФ. Руководство - часть 135







«Нет запуска ГТДЭ»



– Устранение неисправности.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Устранение неисправности ………………………………………………………….…………….

1


Перечень схем устранения неисправностей

 1

«Нет запуска ГТДЭ» -





Устранение неисправности (листов 2) ……………………………………..………….

2

,

3





Ссылки:
Модули данных,
технические руководства

Название

96-А-72-00-00-00А-400А-А

Двигатель - отыскание и устранение неисправностей. Общие сведения



96-А-80-10-00-00А-920А-А

ГТДЭ - демонтаж и монтаж

96-А-72-00-00-04А-130А-А

Прокрутка ГТДЭ

96-А-80-10-10-00А-300А-А

Проверка искрообразования на свечах зажигания

96-А-80-10-10-01А-300А-А

Проверка подачи кислорода при запуске ГТДЭ

96-А-80-10-10-05А-920А-А

Сигнализатор давления масла   Демонтаж и монтаж

96-А-80-10-10-06А-920А-А

Агрегат зажигания ГТДЭ    Демонтаж и монтаж

96-А-80-10-10-00А-920А-А

Свеча зажигания    Демонтаж и монтаж

96-А-80-10-10-01А-920А-А

Электростартер    Демонтаж и монтаж


Устранение неисправности:

«Нет запуска ГТДЭ»


Код неисправности:

Описание неисправности:

В результате контроля информации БУР получено сообщение «Нет запуска ГТДЭ»


Предварительные условия:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-400А-А

Двигатель - Отыскание и устранение неисправностей. Общие сведения.










Процедура поиска и устранения неисправности:





















































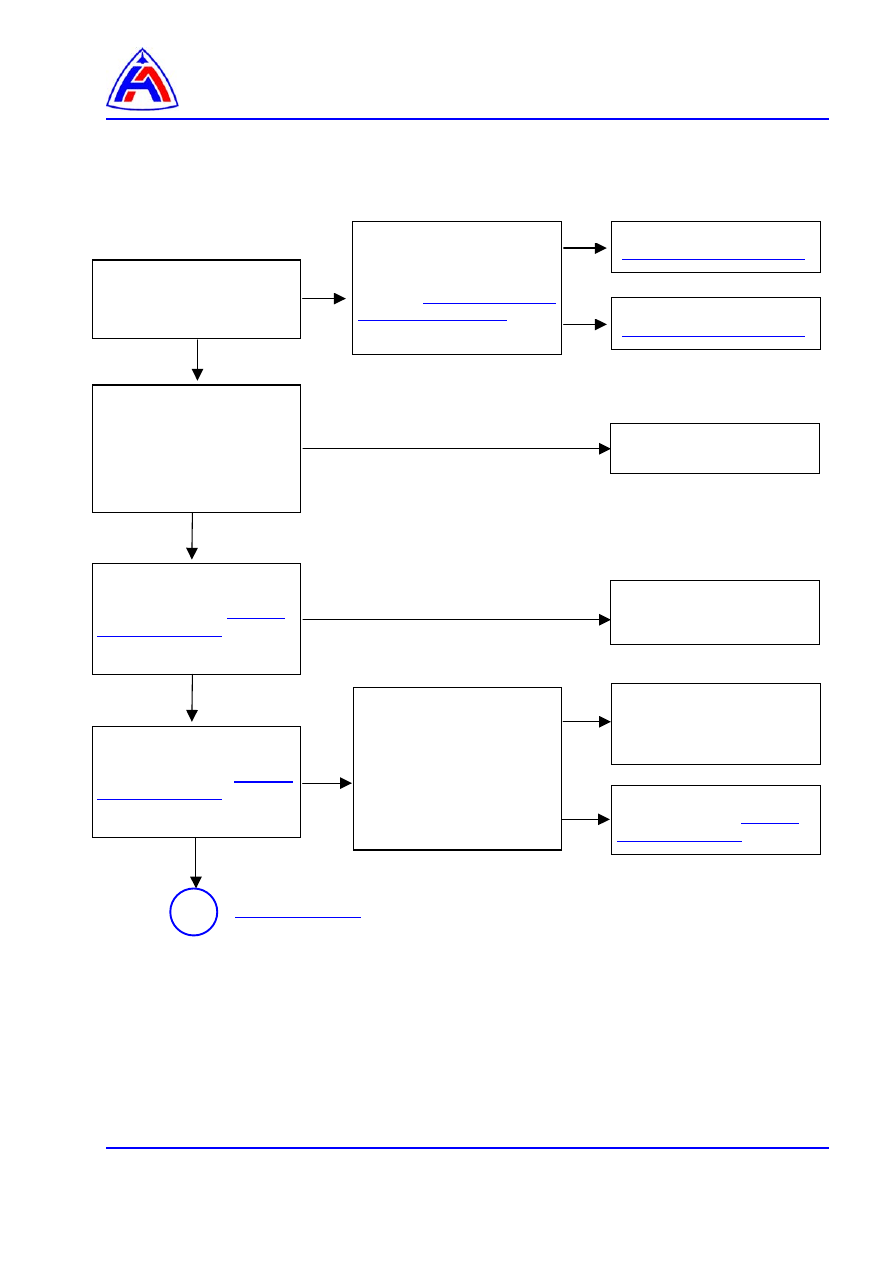

Схема 1    «Нет запуска ГТДЭ» - Устранение неисправности    (лист 1 из 2)

01    Проанализируйте
характер неисправности

Розжиг топлива есть?

Да

Нет

03    Проверьте, подается
ли кислород в пусковое
устройство ГТДЭ (

96-А-80-

10-10-01А-300А-А

)

Подача кислорода есть?

Нет

Да

41    Замените МСТВ-1
(

96-А-80-10-10-05А-920А-А

)

Нет

22    Отсоедините
соединитель низкого
напряжения на агрегате
зажигания и проверьте
наличие питания на
соединителе, нажав кнопку
"ЗАПУСК".

Напряжение есть?

45    Устраните
неисправность в системе
подачи питания на агрегат
зажигания

Нет

43    Устраните замечания.

46    Замените агрегат
зажигания ГТДЭ (

96-А-80-

10-10-06А-920А-А

)

02   Проверьте открытие
заслонки выхлопа ГТДЭ и
дожатие концевого
микровыключателя при
открытии заслонки

Замечания есть?

Да

21    Есть розжиг, но через
10 с происходит погасание.
Проверьте датчик Р

М ГТДЭ



МСТВ-1 (

96-А-72-00-00-00А-

400А-А, табл. 1, п. 13

)

Замечания есть?

Да

42    Замените ГТДЭ
(

96-А-80-10-00-00А-920А-А

)

Нет

44    Устраните
неисправность (РЭ
самолета).

Нет

04    Проверьте
искрообразование на
свечах зажигания  (

96-А-80-

10-10-00А-300А-А

)

Искрообразование есть?

Да

Да

1

См. страницу № 3




























































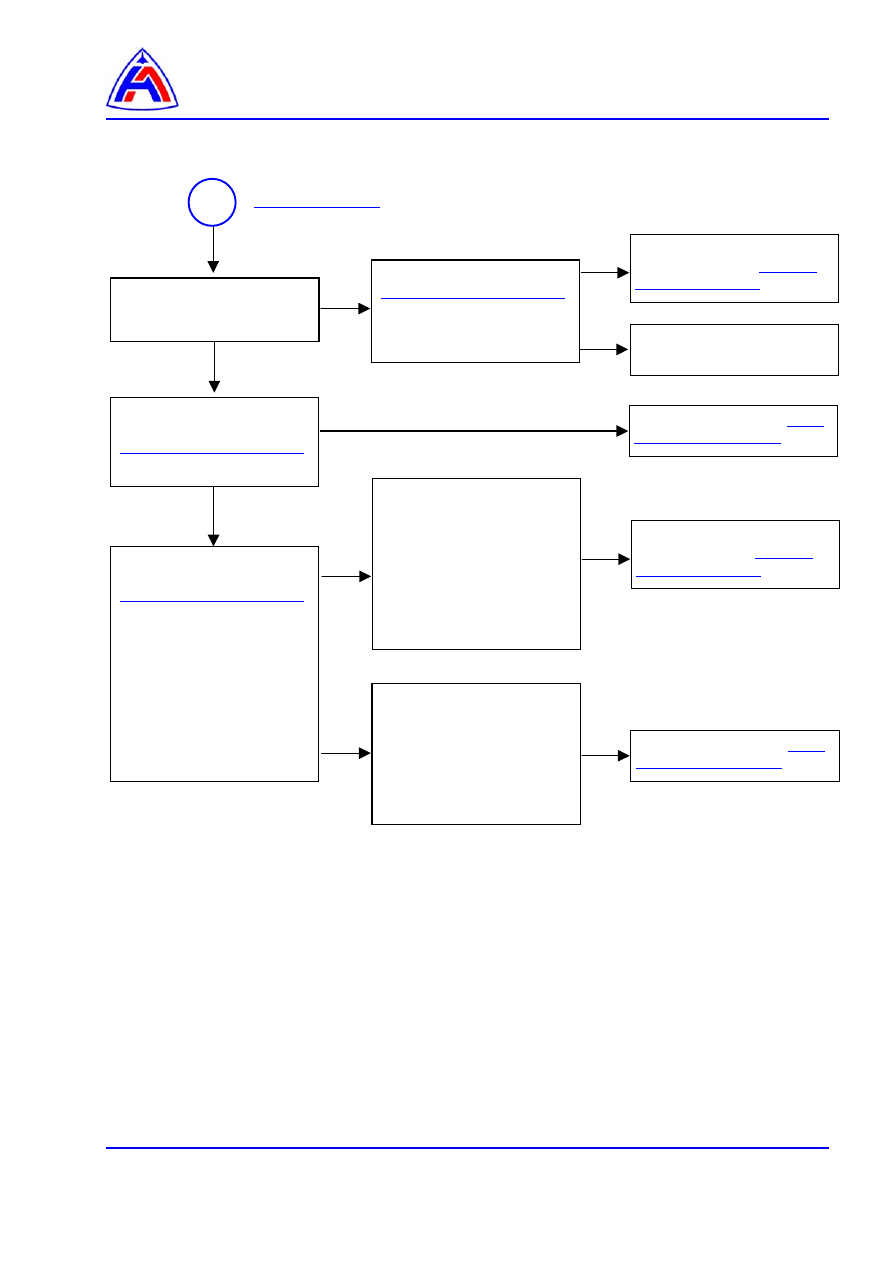

Схема 1    «Нет запуска ГТДЭ» - Устранение неисправности    (лист 2 из 2)



Да

Нет

23    Замените свечу
(

96-А-80-10-10-00А-920А-А

)

и повторите проверку

Искрообразование есть?

47    Замените агрегат
зажигания ГТДЭ (

96-А-80-

10-10-06А-920А-А

)

Нет

48    Продолжайте
эксплуатацию

Искрообразование есть на
обеих свечах?

Да

1

См. страницу № 2

Да

05    Выполните холодную
прокрутку ГТДЭ
(

96-А-72-00-00-04А-130А-А

).

Электростартер работал?

Нет

49    Замените ГТДЭ (

96-А-

80-10-00-00А-920А-А

)

24    Вал привода
вращается в обе стороны,
но при повороте по часовой
стрелке передает
вращение на ротор ТК, а
при повороте против
часовой стрелки
вращается, не передавая
вращение на ротор ТК

50    Замените
электростартер (

96-А-80-

10-10-01А-920А-А

)

Да

06    Демонтируйте
электростартер
(

96-А-80-10-10-01А-920А-А

)

Проверьте кинематическую
цепь от электростартера до
ротора ТК (проверните  за
внутренние шлицы вал
привода от
электростартера)

Кинематическая связь
есть?

25    Вал привода
вращается с посторонними
звуками.
Вал привода  вращается в
обе стороны, но не
передает вращения на
ротор ТК.

51    Замените ГТДЭ (

96-А-

80-10-00-00А-920А-А

)

Нет









«Роторы двигателя не вращаются при запуске» – Устранение

неисправности.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Устранение неисправности ………………………………………………………………….…….

1


Перечень схем устранения неисправностей

 1

«Роторы двигателя не вращаются при запуске» –

Устранение неисправности …………….……………………..…………………….….…..

2



Ссылки:

Модули данных,

технические руководства

Название

30-И-83-20-00-00А-310А-А



Проверка правильности установки ВКА относительно двигателя

30-И-83-20-00-00А-520А-А



Снятие ВКА с самолета

30-И-83-20-00-00А-720А-А



Установка ВКА на самолет

96-А-72-00-00-00А-320А-А

Ручная прокрутка РНД и РВД

96-А-80-10-10-00А-420А-А



«Потеря кинематической связи свободной турбины c редуктором и
выводным валом» – Устранение неисправности.

96-А-80-10-00-00А-920А-А

ГТДЭ - демонтаж и монтаж

96-А-83-00-00-00А-920А-А

Гибкий вал    Демонтаж и монтаж


Устранение неисправностей:

«Роторы двигателя не вращаются при запуске» (ГТДЭ отрабатывает полный цикл)


Код неисправности: нет

Описание неисправности:

В результате контроля информации получено сообщение:
«Роторы двигателя не вращаются при запуске» (ГТДЭ отрабатывает полный цикл)


Предварительные условия:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-72-00-00-00А-400А-А

Устранение неисправностей. Общие сведения.
