Двигатель АЛ-31ПФ. Руководство - часть 133







«Расход масла выше нормы»



– Устранение неисправности.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Устранение неисправности ……………………………………………………………..………….

1


Перечень схем устранения неисправностей

 1

«Расход масла выше нормы» –

Устранение неисправности (листов 2) ……………………..…………………….……..

2

,

3




Перечень рисунков

 1

Слив масла из средней опоры и дополнительного сливного бачка …………………..

4





Ссылки:

Модули данных,

технические руководства

Название

30-И-83-20-00-00А-520А-А



Снятие ВКА с самолета

30-И-83-20-00-00А-720А-А

Установка ВКА на самолет

96-А-72-00-00-01А-330А-А



Подготовка АРМ ДК-30(СД) к опробованию двигателя

96-А-72-00-00-01А-340А-А



Проверка параметров двигателя с использованием АРМ ДК-30(СД)

96-А-72-00-00-02А-340А-А

Проверка параметров двигателя без АРМ ДК-30(СД)

96-А-79-00-00-04А-920А-А

Маслоагрегат     Демонтаж и монтаж

96-А-79-00-00-07А-920А-А



Нижний маслооткачивающий насос.    Демонтаж и монтаж

96-А-79-00-00-08А-920А-А

Насосы откачки масла из ВКА   Демонтаж и монтаж

96-А-83-00-00-01А-920А-А



Привод гибкого вала ВКА     Демонтаж и монтаж


Устранение неисправности:

«Расход масла выше нормы»


Код неисправности:

Описание неисправности:

В результате контроля информации БУР получено сообщение «Расход масла выше нормы»


Предварительные условия:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-400А-А

Двигатель - Отыскание и устранение неисправностей. Общие сведения.









Процедура поиска и устранения неисправности:






















































Схема 1    «Расход масла выше нормы» - Устранение неисправности   (лист 1 из 2)



01    Определите источник
ухода масла по следам
обмасливания на
фюзеляже и деталях
двигателя.

Следы обмасливания есть?

Да

Нет

1

23    Замените
соответствующий
откачивающий насос (

96-А-

79-00-00-08А-920А-А

)

Произведите опробование
двигателя до  n

 2

 = 90% в

течении 10…20 минут (

96-

А-72-00-00-02А-340А-А

)

Остаток масла в пределах
нормы?

03    Проверьте остаток
масла в КДА.

Остаток масла в КДА более
0,5 л?

Да

Нет

Нет

Да

Да

41    Продолжайте
эксплуатацию

Нет

22    Замените
маслоагрегат (

96-А-79-00-

00-04А-920А-А

).

Произведите  опробование
двигателя до n

 2

 = 90 % в

течении 10...20 минут (

96-А-

72-00-00-02А-340А-А

)

Остаток масла в КДА более
0,5 л?

Нет

42    Решите вопрос о
дальнейшей эксплуатации
двигателя с
представителем
поставщика.

Нет

Да

Да

43    Продолжайте
эксплуатацию

04    Проверьте остаток
масла в ВКА.

Остаток масла в левом
кармане ВКА более 0,77 л
или в правом кармане ВКА
более 0,4 л?

44    Замените ВКА.
(

30-И-83-20-00-00А-520А-А

)

(

30-И-83-20-00-00А-720А-А

)

Да

Нет

45    Решите вопрос о
дальнейшей эксплуатации
двигателя с
представителем
поставщика.

См. страницу №  3

21    Замените нижний
маслооткачивающий насос
(

96-А-79-00-00-07А-920А-А

).

Произведите опробование
двигателя до n

2

=90% в

течение 10…20 мин.
(

96-А-72-00-00-02А-340А-А

).

Остаток масла в средней,
задней опорах и
дополнительном сливном
бачке более 3,5 л?

02   Проверьте остаток
масла в средней,  задней
опорах. и в
дополнительном сливном
бачке (

рис. 1

)

Остаток масла в средней,
задней опорах и  в
дополнительном сливном
бачке более 3,5 л?































































Схема 1    «Расход масла выше нормы» - Устранение неисправности   (лист 2 из 2)

1

25    Замените привод
гибкого вала ВКА
(

96-А-83-00-00-01А-920А-А

).

Произведите опробование
двигателя до  n

 2

 = 90% в

течении 10…20 минут
(

96-А-72-00-00-02А-340А-А

)

Расход масла в пределах
нормы?

Да

Нет

07    Определите источник
ухода масла по следам
обмасливания на
фюзеляже и деталях
двигателя.

Следы обмасливания в
районе центробежного
суфлера?

06    Определите источник
ухода масла по следам
обмасливания на
фюзеляже и деталях
двигателя.

Следы обмасливания в
районе хвостовика ВКА?

49    Решите вопрос о
дальнейшей эксплуатации
двигателя с
представителем
поставщика.

Да

Нет

48    Продолжайте
эксплуатацию

Да

24    Устраните
неисправность.

Расход масла в пределах
нормы?

05    Определите источник
ухода масла по следам
обмасливания на
фюзеляже и деталях
двигателя.

Следы обмасливания в
районе крышек горловины
бака, мерной линейки,
маслофильтра или в
районе коммуникаций?

47    Решите вопрос о
дальнейшей эксплуатации
двигателя с
представителем
поставщика.

Нет

Да

Да

46    Продолжайте
эксплуатацию

Нет

26    Осмотрите патрубок
центробежного суфлера на
отсутствие посторонних
предметов.

Посторонние предметы
есть?

Да

52    Решите вопрос о
дальнейшей эксплуатации
двигателя с
представителем
поставщика.

Нет

Нет

Да

51    Замените
центробежный суфлер.

27    Подключите АРМ ДК и
датчик Р

СУФЛ

 (

96-А-72-00-

00-01А-330А-А

). Заправьте

маслобак, Произведите
опробование двигателя до
n

 2

 = 90 % в течении 10...20

минут (

96-А-72-00-00-01А-

340А-А

), с контролем Р

СУФЛ

.

Убедитесь в отсутствии
парения из КСТ и КСК.

Р

СУФЛ

 в пределах нормы?

См. страницу №  2

Нет

50    Удалите























































Отстыкуйте трубопровод подвода масла от дополнительного

сливного бачка к нижнему маслооткачивающему насосу и слейте

масло из средней опоры и дополнительного сливного бачка.




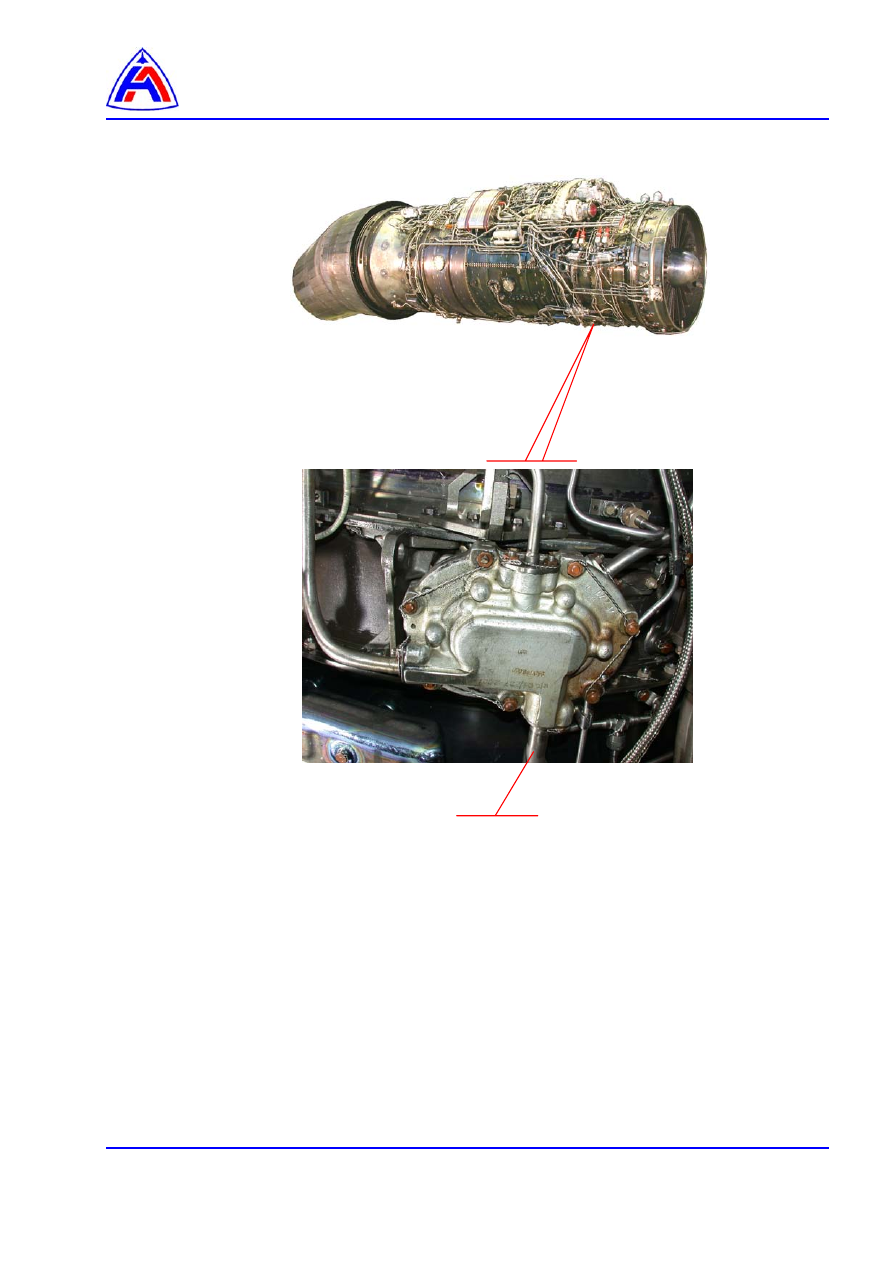

Рис. 1    Слив масла из средней опоры и дополнительного сливного бачка





Трубопровод подвода масла от дополнительного
сливного бачка к нижнему маслооткачивающему
насосу
