Двигатель АЛ-31ПФ. Руководство - часть 119

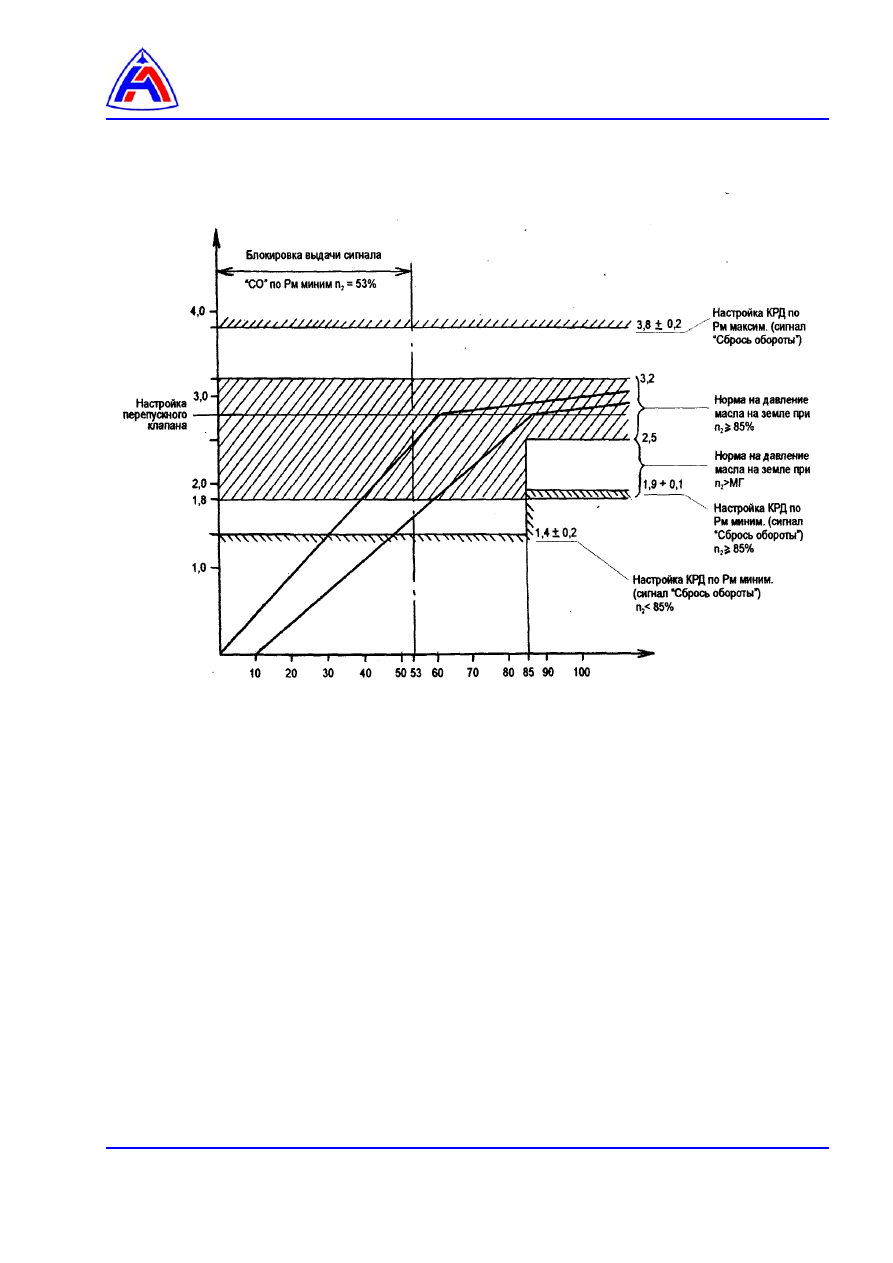

Рис. 1     Зависимость Рм от частоты вращения РВД (n

2

)












Рм, кгс/см

2



n

2

, %







«Перегрев масла»



– Устранение неисправности.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Устранение неисправности ………………………………………………………………………...

1


Перечень схем устранения неисправностей

 1

«Перегрев масла» –

Устранение неисправности ……………….……………………..…………………….……..

2





Ссылки:

Модули данных,

технические руководства

Название

36-И-12-12-02-00А-281А-А



Контроль заправки двигателей маслом

30-И-77-40-01-00А-920А-А



КРД – демонтаж, монтаж

96-А-72-00-00-38А-420А-А



«Расход масла выше нормы». Устранение неисправности.

96-А-79-00-00-10А-920А-А



Центробежный суфлер    Демонтаж и монтаж


Устранение неисправности:

«Перегрев масла» (КИСС)


Код неисправности:

Описание неисправности:

В результате контроля информации ДЗУ КИСС получено сообщение «Перегрев масла»


Предварительные условия:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-400А-А

Двигатель - Отыскание и устранение неисправностей. Общие сведения.









Процедура поиска и устранения неисправности:

Возможной причиной перегрева масла может быть повышенный расход масла.
















































Схема 1    «Перегрев масла» - Устранение неисправности





01    Проверьте величину
настройки КРД по
температуре выдачи
сигнала tм макс при
помощи магазина
сопротивлений, подключив
его вместо приемника П -
109.

Сигнал выдается при
R

≥ (180,8 ± 2,2) Ом?

42    Решите вопрос о
дальнейшей эксплуатации
двигателя с
представителем
поставщика.

02   По записи БУР
проанализируйте высоту
полета перед сигналом
«ПЕРЕГРЕВ МАСЛА».

Высота полета менее 8 км?

Нет

41    Замените КРД.
(

30-И-77-40-01-00А-920А-А

).

Да

Нет

44    Замените
Центробежный суфлер.
(

96-А-79-00-00-10А-920А-А

).

Да

02   Проверьте уровень
масла в маслобаке.
(

36-И-12-12-02-00А-281А-А

).

Уровень масла в маслобаке
в норме?

Да

Нет

43    Выполните работы по
(

96-А-72-00-00-38А-420А-А

).







«Засорение масляного фильтра»



– Устранение неисправности.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Устранение неисправности ……………………………………………………………………….

1

 1

Работы, проводимые после загрязнения масляного фильтра …………………...

2





Перечень схем устранения неисправностей

 1

«Засорение масляного фильтра» –

Устранение неисправности …………….……………………..…………………….…..…..

2





Ссылки:

Модули данных,

технические руководства

Название

30-И-12-11-02-00А-212А-А



Заправка двигателей маслом

96-А-72-00-00-00А-222А-А

Слив масла из двигателя

96-А-77-51-00-00А-920А-А

Сигнализатор перепада давления СП – 0,4 ЭТ. Демонтаж и монтаж

96-А-77-75-00-00А-300А-А

Термостружкосигнализатор. Осмотр, промывка и проверка.

96-А-77-75-00-01А-300А-А

Чувствительный элемент сигнализатора стружки в масле – осмотр,
промывка и проверка

96-А-79-00-00-00А-200А-А

Фильтропакет масляного фильтра.  Осмотр и промывка.


Устранение неисправности:

«Засорение масляного фильтра»


Код неисправности:

Описание неисправности:

В результате контроля информации БУР получено сообщение «Засорение масляного
фильтра»


Предварительные условия:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-400А-А

Двигатель - Отыскание и устранение неисправностей. Общие сведения.
