Двигатель АЛ-31ПФ. Руководство - часть 117









                                        1                                                                                2




























                                                        3                                                                           4















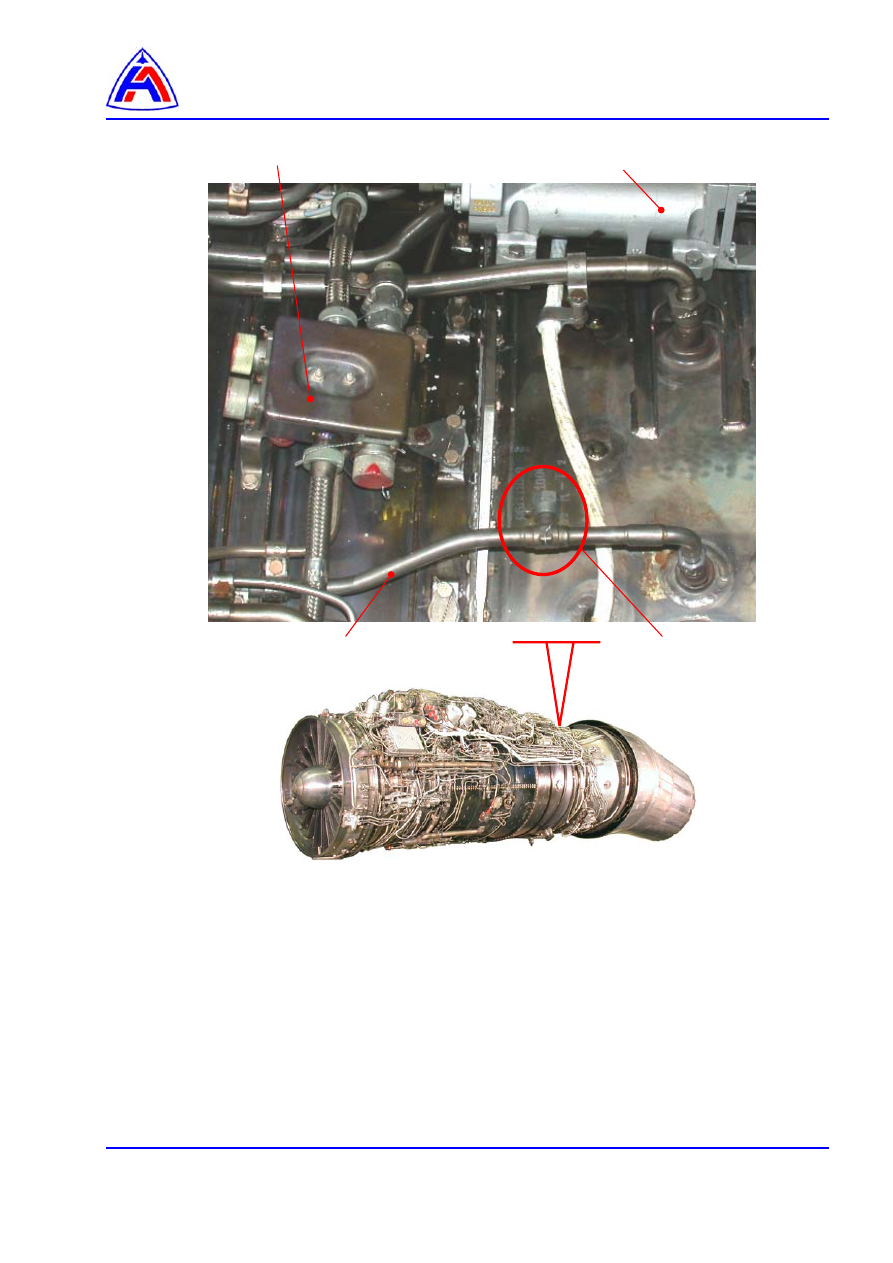

1 – коробка соединителей;
2 – ЭГР;
3 – трубопровод подвода топлива к пусковому коллектору;
4 – штуцер замера давления пускового топлива в пусковом коллекторе.




Рис. 1   Штуцер замера давления топлива в пусковом коллекторе












                                          2                 8                  9                                                          3


























                 1                7              6           5                                                           4


























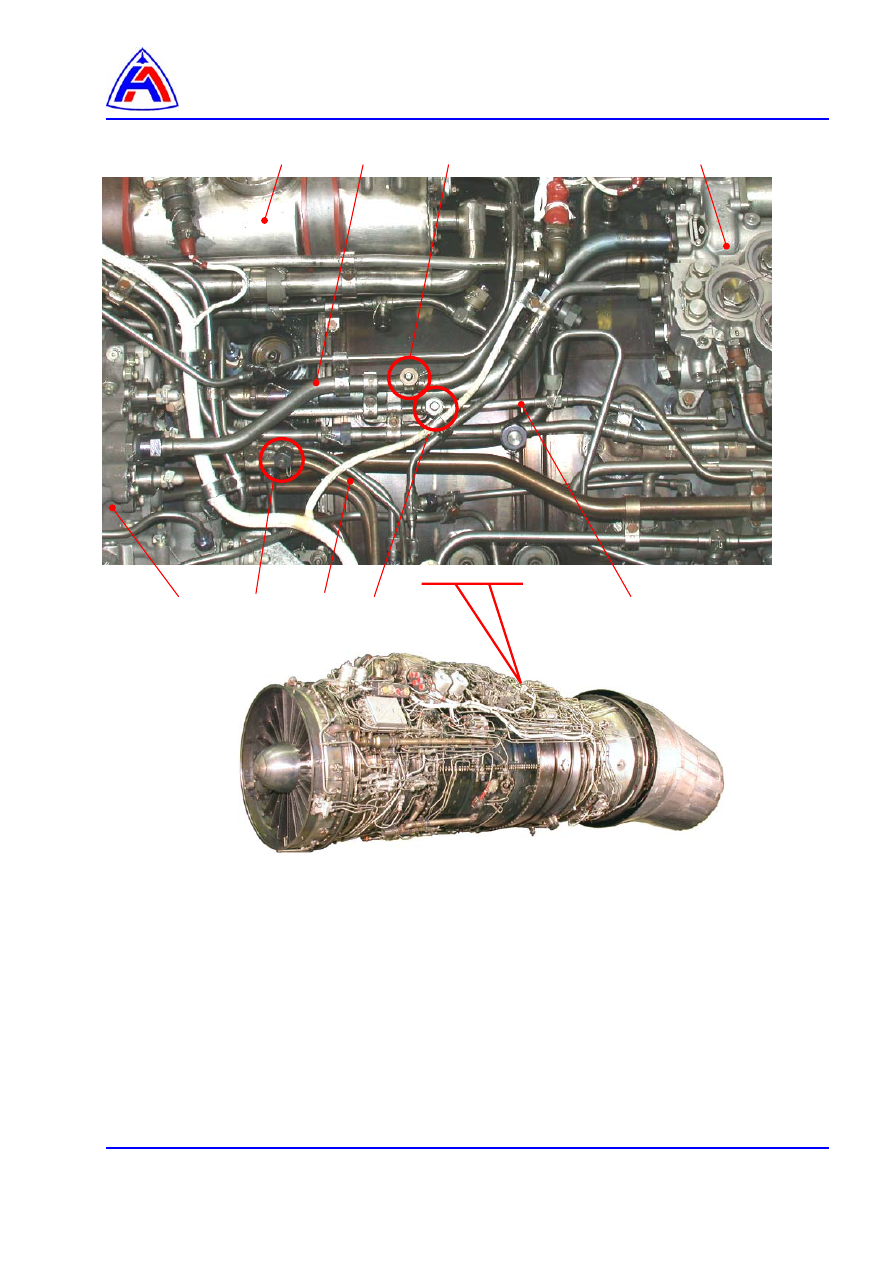

Рис. 2  Штуцеры  для замера давлений топлива




1 – РСФ;
2 – маслобак;
3 – РТФ;
4 – трубопровод подвода командного

давления на открытие клапанов РТФ;

5 –штуцер замера командного давления на

открытие отсечных клапанов РТФ;

6 – трубопровод давления за дозатором;
7 – штуцер замера давления за дозатором;
8 – трубопровод подвода пускового топлива о

РСФ к РТФ;

9 – штуцер замера давления пускового

топлива.







«Давление масла более допуска»



– Устранение неисправности.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Устранение неисправности ………………………………………………………………………...

1


Перечень схем устранения неисправностей

 1

«Повышенное давление масла. Сбрось обороты» –

Устранение неисправности ……………….……………………..…………………….……..

2

 2

«Давление масла более допуска» –

Устранение неисправности ……………….……………………..…………………….……..

3


Перечень рисунков

 1

Зависимость Рм от частоты вращения РВД (n

2

) ……………..…………………….……..

4




Ссылки:

Модули данных,

технические руководства

Название

96-А-72-00-00-00А-112А-А



Двигатель - основные эксплуатационные  технические данные

96-А-72-00-00-08А-271А-А



Регулировка давления масла двигателя.

96-А-72-00-00-01А-330А-А

Подготовка АРМ ДК-30(СД) к опробованию двигателя

96-А-72-00-00-00А-340А-А



Проверка и регулировка КРД-99Б на неработающем двигателе (после
замены или при поиске неисправностей регулятора)

96-А-77-51-00-01А-920А-А



Датчик давления ДАТ-4  Демонтаж и монтаж

96-А-79-00-00-05А-920А-А



Перепускной клапан маслоагрегата   Демонтаж и монтаж

96-А-79-00-00-04А-920А-А

Маслоагрегат     Демонтаж и монтаж

96-А-72-00-00-45А-420А-А

«Давление суфлирования не в норме» – Устранение неисправности.


Устранение неисправностей:

«Давление масла более допуска»
«Повышенное давление масла. Сбрось обороты»


Код неисправности: нет

Описание неисправности:

В результате контроля информации БУР получено сообщение: «Давление масла более
допуска», «Повышенное давление масла. Сбрось обороты»


Предварительные условия:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-400А-А

Двигатель - Отыскание и устранение неисправностей. Общие сведения.


Нормы на давления в

96-А-72-00-00-00А-112А-А

.

При отыскании неисправности необходимо учитывать, что давление в маслосисистеме двигателя Рм
зависит  в  основном  от  частоты  вращения (n

2

)  маслонасоса,  его  производительности  и  суммарной

площади всех форсунок. Максимальное давление также зависит от настройки редукционного клапана
маслоагрегата  и  давления  в  пружинной  полости  перепуского  клапана  маслоагрегата,  т.е.  давления
Рсуф.







При запуске холодного изделия в условиях отрицательных температур допускается заброс
давления масла, не превышающий норму на срабатывание сигнала «СБРОСЬ ОБОРОТЫ»









































Схема 1    «Повышенное давление масла. Сбрось обороты.» - Устранение неисправности







41    Отрегулируйте КРД.
(

96-А-72-00-00-00А-340А-А

).

Нет

01   Подключите АРМ ДК и
ПНП. Проверьте настройку
канала Рм макс КРД. (

96-А-

72-00-00-00А-340А-А

)

Настройка соответствует
норме?

42    Выполните работы по

схеме 2

.

Да
