Двигатель АЛ-31ПФ. Руководство - часть 118







Процедура поиска и устранения неисправности:

Определите  по  информации  БУР  величину  превышения  Р

М

    (см.

рис. 1

),  наличие  сигнала

СО, режим работы двигателя.

При  превышении  давления  масла  Рм  более 4,0 кг/см

2

,  решите  вопрос  о  дальнейшей

эксплуатации двигателя с представителем поставщика.

При  запуске  холодного  изделия  в  условиях  отрицательных  температур допускается заброс
давления масла, не превышающий норму на срабатывание сигнала «СБРОСЬ ОБОРОТЫ»











































Схема 2    «Давление масла более допуска» - Устранение неисправности



41    Замените штатный
датчик ДАТ-4.
(

96-А-77-51-00-01А-920А-А

).

Нет

Да

01   Подключите АРМ ДК
(

96-А-72-00-00-01А-330А-А

)

и датчики Р

М

, Р

СУФ

 к АРМ

ДК. Запустите двигатель
на n

2

 = 90 %, измерьте Р

М

,

Р

СУФ

. Сравните Рм по

штатному датчику и датчику
АРМ.

Показания штатного
датчика и датчика АРМ
совпадают?

42    Выполните работы по

схеме 1, 96-А-72-00-00-45А-
420А-А

.

Да

Нет

Р

СУФ

 больше нормы?

44    Продолжайте
эксплуатацию.

Нет

43    Замените
маслоагрегат.
(

96-А-79-00-00-04А-920А-А

).

Да

21    Замените перепускной
клапан маслоагрегата. (

96-

А-79-00-00-05А-920А-А

).

Давление масла в норме?

Да

Нет

02    Отрегулируйте Рм
перепускным клапаном
маслоагрегата до нормы.
(

96-А-72-00-00-08А-271А-А

).

Давление масла в норме?

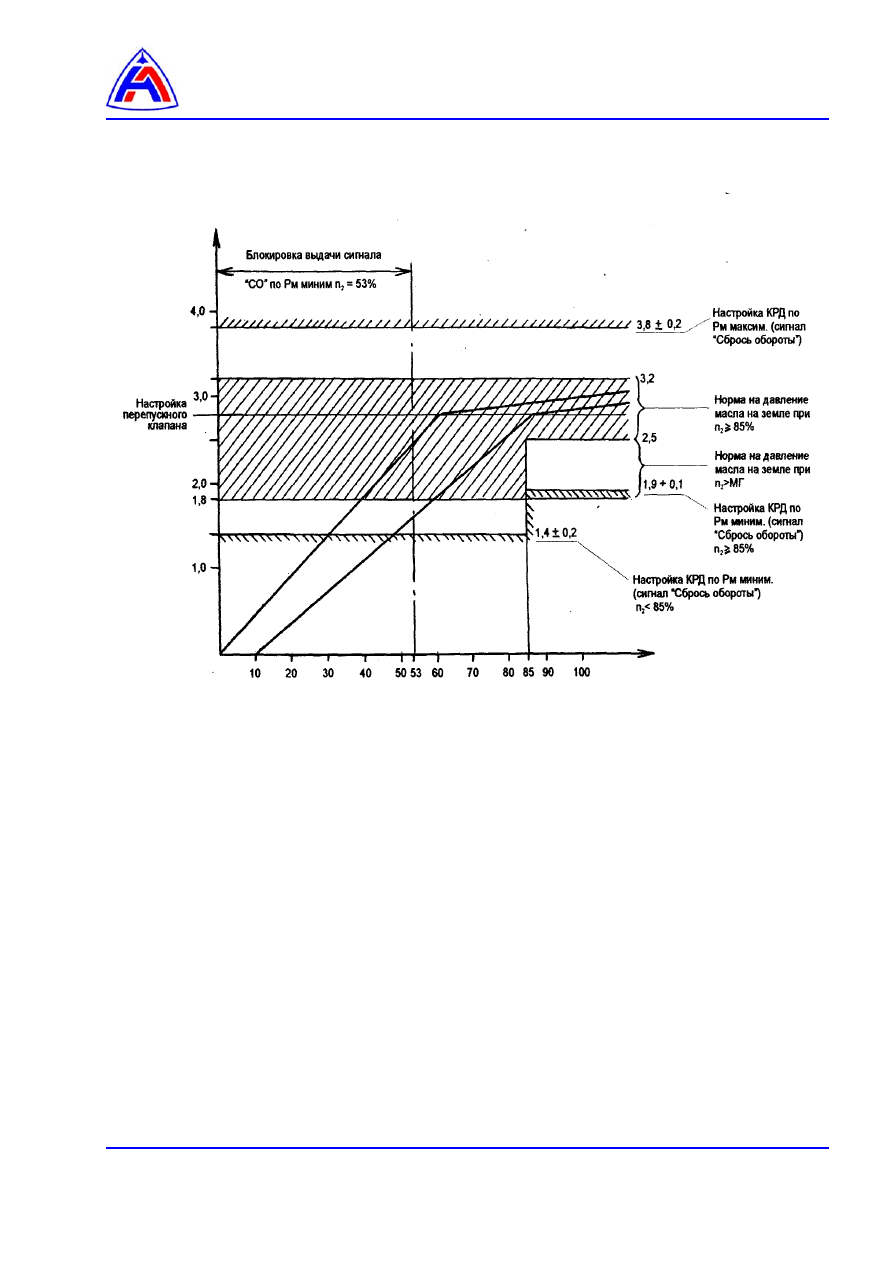

Рис. 1     Зависимость Рм от частоты вращения РВД (n

2

)










Рм, кгс/см

2



n

2

, %







«Давление масла менее допуска»



– Устранение неисправности.
