Двигатель АЛ-31ПФ. Руководство - часть 107



«Заброс t

4







«Заброс t

4

 на земле при запуске более допуска»



– Устранение

неисправности.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Устранение неисправности …………………………………………………………………….

1


Перечень схем устранения неисправностей

 1

«Заброс t

4

 на земле при запуске более допуска» –

Устранение неисправности ……………………..…………………….……………………..

2




Перечень рисунков

 1

Предельное значение t

4

 (корректированной) при отладке запуска на земле ……….

3





Ссылки:

Модули данных,

технические руководства

Название

96-А-72-00-00-01А-271А-А

Регулировка автоматического запуска

96-А-80-10-00-00А-920А-А

ГТДЭ – демонтаж, монтаж

96-А-72-00-00-00А-130А-А

Прокрутка двигателя

96-А-72-00-00-01А-130А-А

Ложный запуск двигателя.


Устранение неисправности:

«Заброс t

4

 на земле при запуске более допуска» (БУР)


Код неисправности:

Описание неисправности:

В результате контроля информации БУР получено сообщение «Заброс t

4

 на земле при

запуске более допуска»


Предварительные условия:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-400А-А

Двигатель - Отыскание и устранение неисправностей. Общие сведения.





«Заброс t

4







Процедура поиска и устранения неисправности:



Проанализируйте условия, при которых получено превышение t

4

.

Увеличение t

4

 отмечается при повторном запуске, когда "остаточная" температура t

4

 от

предыдущего запуска более 50 °С (определяется по информации БУР). В этом случае
допустимая температура t

 4



≤ 680 °С.















































Схема 1    «Заброс t

4

 на земле при запуске более допуска» - Устранение неисправности



03    Произведите проверку
настройки автомата запуска
НР (

96-А-72-00-00-01А-

271А-А

) при «Ложном

запуске»

Настройка автомата
запуска в норме?

02    Произведите проверку
n

2

 при прокрутке двигателя.

(

96-А-72-00-00-00А-130А-А

)



При прокрутке n

 2

 менее

18%?

43    Произведите
настройку автомата запуска
НР (

96-А-72-00-00-01А-

271А-А

).

Нет

42    Замените ГТДЭ
(

96-А-80-10-00-00А-920А-А

)

41    Произведите
регулировку

τ

II

 в пределах

4…7 с (

96-А-72-00-00-01А-

271А-А

)

Да

Да

44    Отрегулируйте
жиклером Р40 (

96-А-72-00-

00-01А-271А-А

)

температуру на запуске в
соответствии с графиком на

рис. 1



Нет

Да

01    Определите по
информации БУР или
указателю в кабине:
диапазон n

 2

  в момент

максимальной t

 4

.

n

 2

 менее 53%?

Нет



«Заброс t

4

















Допускается  увеличение  предельной  t

4

  (корректированной)  при запуске на  20 ºС  на

каждый  километр  высоты  над  уровнем  моря, но  не  более  650 ºС.

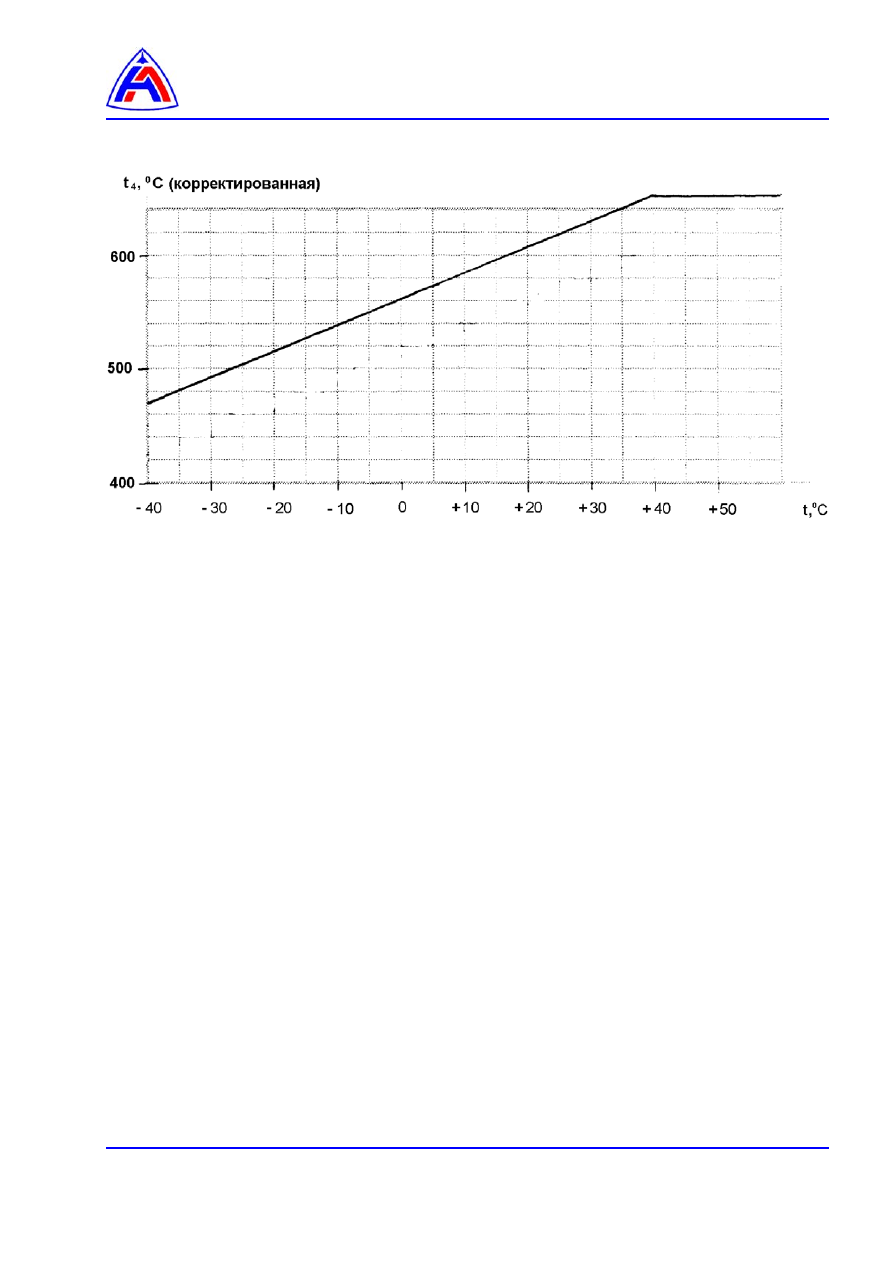

Рис. 1   Предельное значение t

4

 (корректированной) при отладке запуска на земле.











«t

4







«t

4

 на режиме МГ на земле более допуска»



– Устранение

неисправности.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Устранение неисправности …………………………………………………………………….

1


Перечень схем устранения неисправностей

 1

«t

4

 на режиме МГ на земле более допуска» –

Устранение неисправности ……………………..…………………….……………………..

2





Ссылки:

Модули

данных/технические

руководства

Название

96-А-72-00-00-00А-312А-А



Осмотр проточной части двигателя. Общие сведения

96-А-77-20-00-00А-920А-А

Датчик Т-142  контроля температуры газа за ТНД Демонтаж и монтаж

96-А-77-20-00-00А-300А-А

Датчик Т-142  контроля температуры газа за ТНД Проверка
исправности и электрических цепей

96-А-77-20-00-01А-300А-А

Датчик Т-142 контроля температуры газа за ТНД. Проверка
сопротивления изоляции электрических цепей

96-А-72-00-00-01А-330А-А

Подготовка АРМ ДК-30(СД) к опробованию двигателя

96-А-72-00-00-09А-271А-А

Отладка двигателя после монтажа насоса-регулятора

96-А-72-00-00-03А-330А-А

Работа с установкой ГУ-3



Устранение неисправности:

«t

4

 на режиме МГ на земле более допуска»  (БУР)


Код неисправности: нет

Описание неисправности:

В результате контроля информации БУР получено сообщение «t

4

 на режиме МГ на земле

более допуска»


Предварительные условия:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-400А-А

Двигатель - Отыскание и устранение неисправностей. Общие сведения.
