Двигатель АЛ-31ПФ. Руководство - часть 106









Процедура поиска и устранения неисправности:

Нормы на время запуска в

96-А-72-00-00-02А-130А-А, п. 5

;

96-А-72-00-00-00А-130А-А, п. 4















































Схема 1    «Время запуска на земле более допуска» - Устранение неисправности








01   Определите по записи
БУР или указателю в
кабине диапазон n

2

, в

котором происходит
затяжка времени запуска
(см.

рис. 1

)

Затяжка времени запуска
происходит при n

2

 менее

53%?

Да

03    Произведите проверку
настройки автомата запуска
НР на режиме «Ложный
запуск».
(

96-А-72-00-00-01А-271А-А

)

Параметры запуска на
режиме «Ложный запуск» в
норме?

41    Произведите
регулировку

τ

II

  в пределах

4…7 с
(

96-А-72-00-00-01А-271А-А

)

43    Произведите
регулировку запуска
жиклером Р40
(

96-А-72-00-00-01А-271А-А

).

Нет

Нет

Да

42    Замените ГТДЭ
(

96-А-80-10-00-00А-920А-А

)

Да

44    Произведите
регулировку запуска
(

96-А-72-00-00-01А-271А-А

)

Нет

02    Произведите проверку  n

2

при прокрутке двигателя
(

96-А-72-00-00-00А-130А-А

)

n

2

 менее 18%?

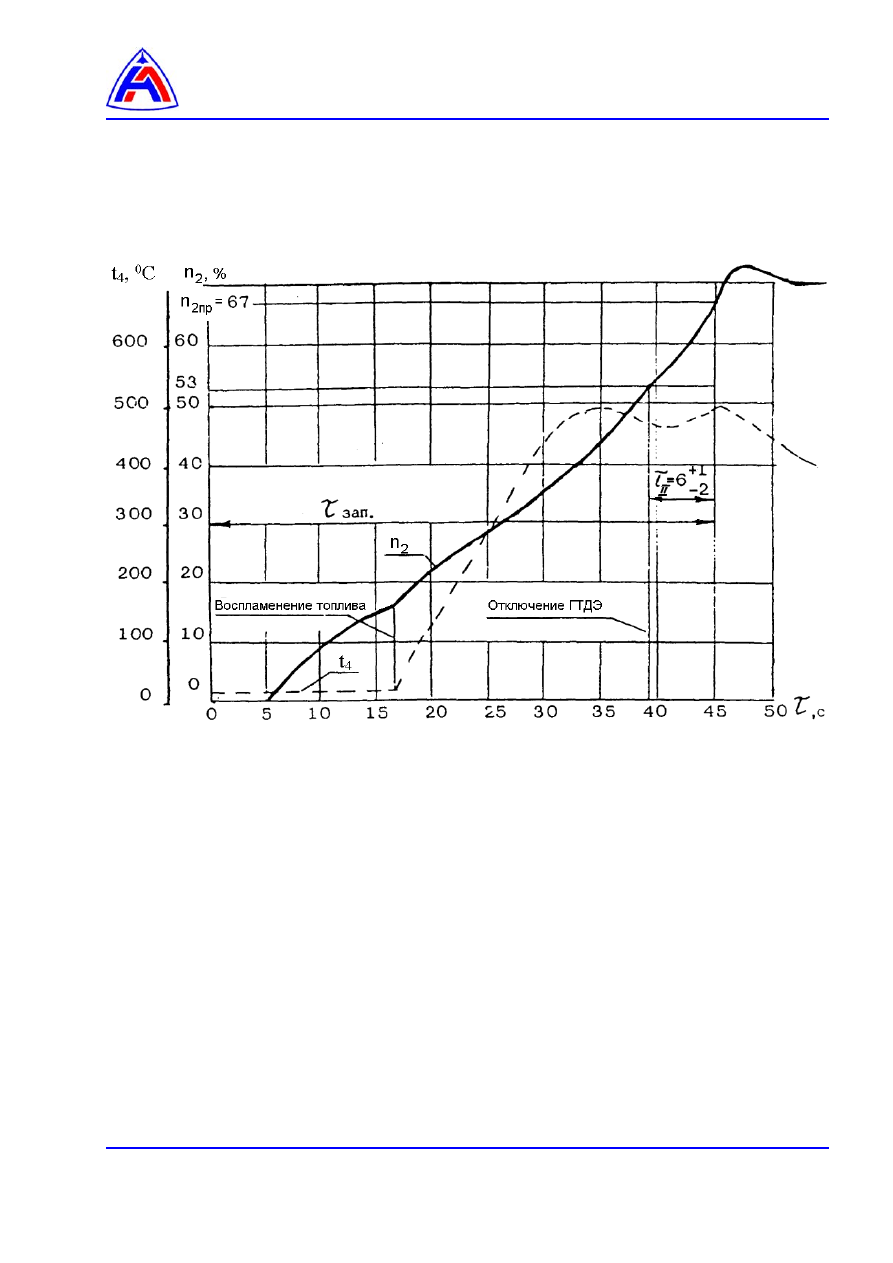

Рис. 1   График изменения n

2

 и t

4

 при запуске на земле











«Время выхода на n

2ПР







«Время выхода на n

2ПР

 = 21 % при запуске более нормы»



–

Устранение неисправности.


Содержание



Ссылки ……………………………………………………………………………………………..….

1



Устранение неисправности ………………………………………………………………………...

1


Перечень схем устранения неисправностей

 1

«Время выхода НА n

2ПР

 = 21 % при запуске более нормы» –

Устранение неисправности ……………………..…………………….……………………..

2





Ссылки:

Модули данных,

технические руководства

Название

96-А-80-10-00-00А-920А-А

ГТДЭ – демонтаж, монтаж

96-А-72-00-00-00А-130А-А

Прокрутка двигателя

96-А-72-00-00-02А-130А-А

Запуск двигателя



Устранение неисправности:

«Время выхода на n

2ПР

 = 21 % при запуске более нормы» (БУР)


Код неисправности: нет

Описание неисправности:

В результате контроля информации БУР получено сообщение «Время выхода на n

2ПР

 = 21 %

при запуске более нормы»


Предварительные условия:

Модули данных

технические руководства

Название

30-И-12-40-00-01А-012А-А



Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-400А-А

Двигатель - Отыскание и устранение неисправностей. Общие сведения.







«Время выхода на n

2ПР







Процедура поиска и устранения неисправности:

Нормы на время запуска в

96-А-72-00-00-02А-130А-А, п. 5

;

96-А-72-00-00-00А-130А-А, п. 4











































Схема 1     «Время выхода на n

2пр

 = 21 % при запуске более нормы» - Устранение неисправности














01   Проанализируйте
условия, при которых
получено увеличенное
время.
Увеличение времени
возможно, если запуск
производился в жаркий
день после предыдущего
полета. В этом случае
температура воздуха в
мотоотсеке высокая.

Запуск был повторным и в
жаркий день?

02    Выполните холодную
прокрутку двигателя.
(

96-А-72-00-00-00А-130А-А

)

Дефект повторился?

Нет

41    Выполните работы по
обеспечению снижения
температуры воздуха в
мотоотсеке (

п. 2, 96-А-72-

00-00-01А-112А-А

).

Да

42    Замените ГТДЭ
(

96-А-80-10-00-00А-920А-А

)

Да

43    Продолжайте
эксплуатацию

Нет
