Двигатель АЛ-31ПФ. Руководство - часть 96



Определение времени

τ

II

 увеличения частоты вращения n

2



при запуске от n

2

= 53 % до n







Определение времени

τ

II

 увеличения частоты вращения n

2



при запуске от n

2

= 53 % до n

2пр

= 67 % по сигналограмме.

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

1





Процедура ………………………………………………………………………………………….…….

2



Перечень рисунков

 1

Пример определения

τ

II

 по сигналограмме запуска двигателя ……………..………….…

2





Ссылки:

Модули данных

технические руководства

Название

96-А-72-00-00-01А-340А-А



Проверка параметров двигателя с использованием АРМ ДК-30(СД)



Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия: нет

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности





Определение времени

τ

II

 увеличения частоты вращения n

2



при запуске от n

2

= 53 % до n







Процедура:

1.

Спишите  сигналограмму  запуска  двигателя  при  скорости  протяжки 40 мм/с  с  выводом  на
сигналограмму следующих параметров:
-

частота вращения n

2

  %,

-

температура воздуха на входе в двигатель Т

Н

° С.

2.

По сигналограмме определите Т

Н

.

3.

По  графику  (

96-А-72-00-00-01А-340А-А,  рис. 3

)  определите  значение  n

2

,  соответствующее

n

2пр

 = 67 % при данной Т

Н

.

4.

По сигналограмме отметьте значение n

2

, равное 53 % и n

2

, определенное по п. 3.

5.

Через  две  точки  (отмеченные  в  п. 4) проведите  вертикальные  линии  (смотри  пример).  По
секундной отметке на сигналограмме определите время

τ

II

 увеличения частоты вращения от

n

2

= 53 % до  n

2пр

 = 67 %.

Определенное  время  должно  быть  в  пределах (6

1

2

+

−

)  с  (при  опробовании  с  подключением

АРМ ДК определяется автоматически).

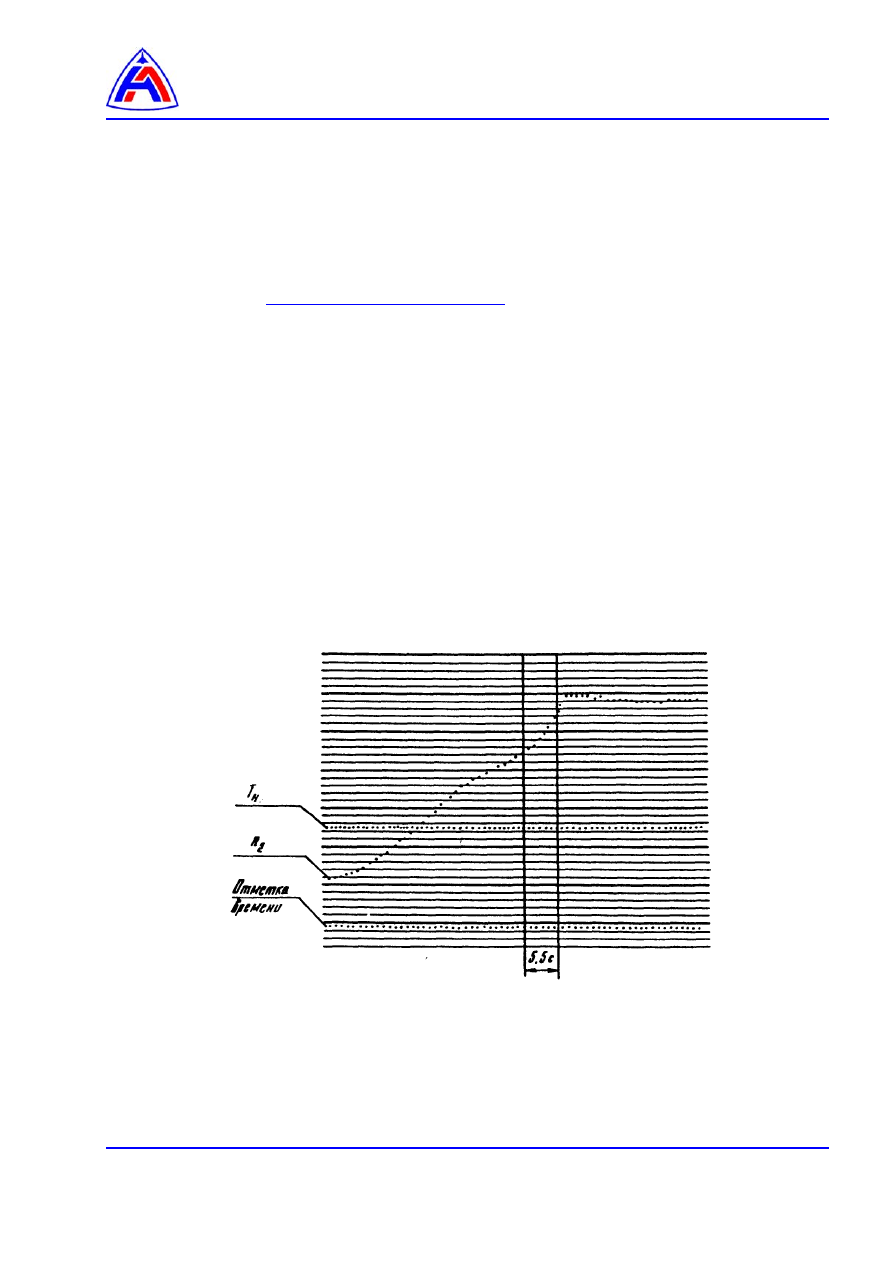

Рис. 1    Пример определения

τ

II

 по сигналограмме запуска двигателя










Учет  наработки  двигателя.

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

1





Процедура ………………………………………………………………………………………….…….

2

 1

Показатели наработки и средства их учета …………………………………………….…..

2



 2

Порядок учета наработки ………………………………………………………………….…..

2



 3

Размен ресурсов на максимальном и форсированных





режимах «Б» и «У» .………………………………………………………………………….…..

5



Перечень рисунков

 1

Зависимость предельного значения наработки двигателя (Б+У)

10 ПРЕД







на «горячих режимах» (М+Ф) и остатков ресурса двигателя





при размене ресурсов ……………..………………………………………………………...…

6





Ссылки:

Модули данных

технические руководства

Название

96-А-77-80-00-00А-000А-А

Контроль наработки двигателя – описание и работа

96-А-RF-10-00-00А-000А-А

Автоматизированное рабочее место контроля технического состояния
силовой установки. Руководство по эксплуатации 7Ю2.700.002 РЭ



Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия: нет

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности









Процедура:

1.

Показатели наработки и средства их учета

1.1.

Учету подлежат следующие данные по наработке:
-

общая продолжительность работы двигателя;

-

количество циклов двигателя;

-

продолжительность работы двигателя на максимальном и форсированных режимах;

-

количество запусков;

-

количество включений режима “ВР” и продолжительность работы на “ВР”;

-

продолжительность работы на форсаже в режиме “Б” с отклоненным ПРС на углы более
+ 9

о

;

-

количество циклов отклонений ПРС на различных режимах работы двигателя;

-

выработка

ресурса

основных

деталей

(узлов)

двигателя

по

накопленной

повреждаемости.

1.2.

Средства учета наработки:

Для  учета  показателей  наработки  двигателя  (п. 1.1) применяются  бортовые  средства
регистрации и наземная аппаратура обработки бортовой информации, в том числе:

а)  бортовые  средства  регистрации:

-

бортовое  устройство  регистрации  (БУР) - основное  электронное  регистрирующее
средство. Информация записывается на твердотельный



накопитель,

-

СНР-1 - счетчик  со  стрелочной  индикацией  показателей  наработки  режимов    (

96-А-

77-80-00-00А-000А-А

);  рекомендуется  использовать  как  резервное  средство

регистрации наработки (при необходимости).

б)  комплекс наземных аппаратно-программных средств



(КНАПС) на базе ПЭВМ обработки

информации  БУР  с  выводом  результатов  на  экран  ПЭВМ,  на  печать,  а  также
возможностью  хранения  информации.  КНАПС  производит  автоматизированную
обработку  всего  спектра  данных  по  наработке  двигателя,  подлежащих  учету  (по
алгоритмам специального программного обеспечения).

в)



АРМ ДК-30(СД) для учета наработки может использоваться как резервное средство при
необходимости (при опробовании двигателя, поиске неисправностей и др.) (

96-А-RF-10-

00-00А-000А-А

).

2.

Порядок учета наработки

2.1.

Учет наработки в случае превышения продолжительности работы двигателя над фактически
записанной информацией на БУР.

Учет  наработки  двигателя  в  случае  ее  превышения  над  фактически  записанной  на  БУР
информацией производите следующим образом:

1.  Перед  запуском  двигателя  (перед  полетом)  по  счетчику  наработки  СНР-1  снимите

показания счетчика «ALL».

2.  После  полета  определите  действительную  продолжительность  работы  двигателя  по

счетчику наработки СНР-1 (

∆t

СНР

).

3.  Определите  с  использованием  КНАПС  продолжительность  работы  двигателя  по

информации БУР (

∆t

БУР

).

4.  Определите коэффициент (К) соотношения действительной продолжительности работы

двигателя к продолжительности записи информации о работе двигателя на БУР:

К =

∆t

СНР

 /

∆t

БУР

                (К  должен быть больше 1)
