Двигатель АЛ-31ПФ. Руководство - часть 95











Таблица 1    Форма заполнения результатов измерения вибрации



ИЗМЕРЕННЫЕ ВИБРОПЕРЕГРУЗКИ ВКА И ГТДЭ

Первоначально, после разворота или замены гибкого вала, замены ВКА, ГТДЭ, двигателя (не нужное
зачеркнуть).

При  развороте  гибкого  вала  указать  угол  и  направление  разворота  при  виде  на  гибкий  вал  по  н.п.
(направлению полета)



Двигатель № ________ Наработка _____________ t

н

 _______ Дата ________

ВКА №_____________ Наработка______________

ГТДЭ ______________ Число запусков _________

Гибкий вал __________ Наработка



Вибрация ГТДЭ

Вибрация ВКА

ось Y

ОСЬ Y (верт.)

Ось Х (осевое)

Режим работы

изделия

мм/с g  мм/с g мм/с g

Примеч

ание



МГ















80 %















85 %















90 %















95 %















Б















n

2

 макс

У















Б















n

2

 ПФ

У















Переходный

режим с
максимальной
виброперегрзкой
(n

2

 %)



















ПРЕДСТАВИТЕЛЬ ПРЕДПРИЯТИЯ _________________ Дата, Ф.И.О.

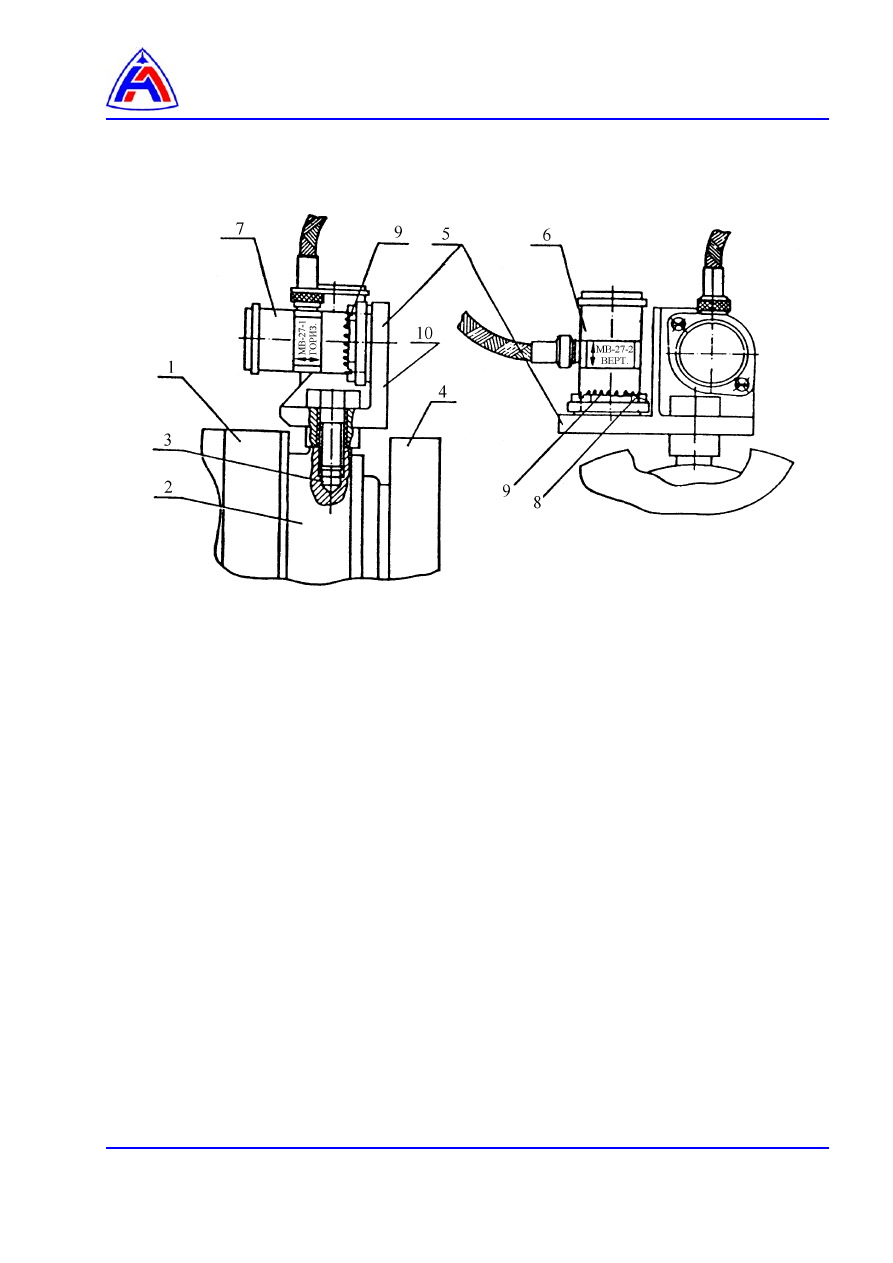

1 – корпус ТС ГТДЭ
2 – корпус редуктора ГТДЭ
3 – отверстие под рым-болт корпуса ГТДЭ (М12х1,5)
4 – хомут крепления ГТДЭ на ВКА
5 – кронштейн вибродатчиков объединенный 6350-7113
6 – датчик вибраций МВ-27-2В (вертикальный)
7 – датчик вибраций МВ-27-1Г (горизонтальный)
8 – винт крепления датчика МВ-27-2В (2 шт.)
9 – проволока контровочная (

∅ 0,5 мм)

10 – кронштейн 6350-6936.





Рис. 1  Схемы постановки вибродатчиков на ГТДЭ

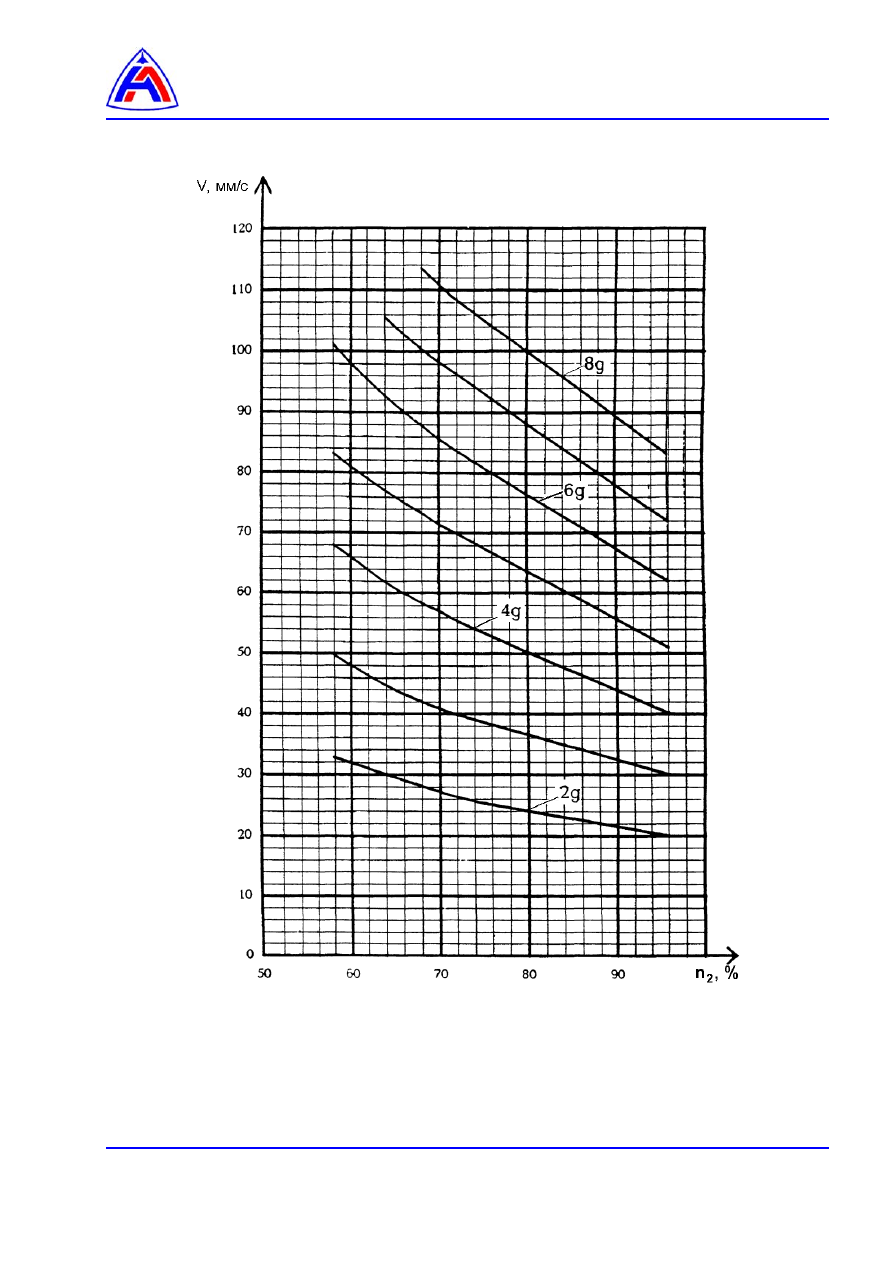

Рис. 2   Зависимость величины виброскорости V (мм/с),

единиц виброперегрузки j (g) и частоты вращения РВД n

2

 (%)



















































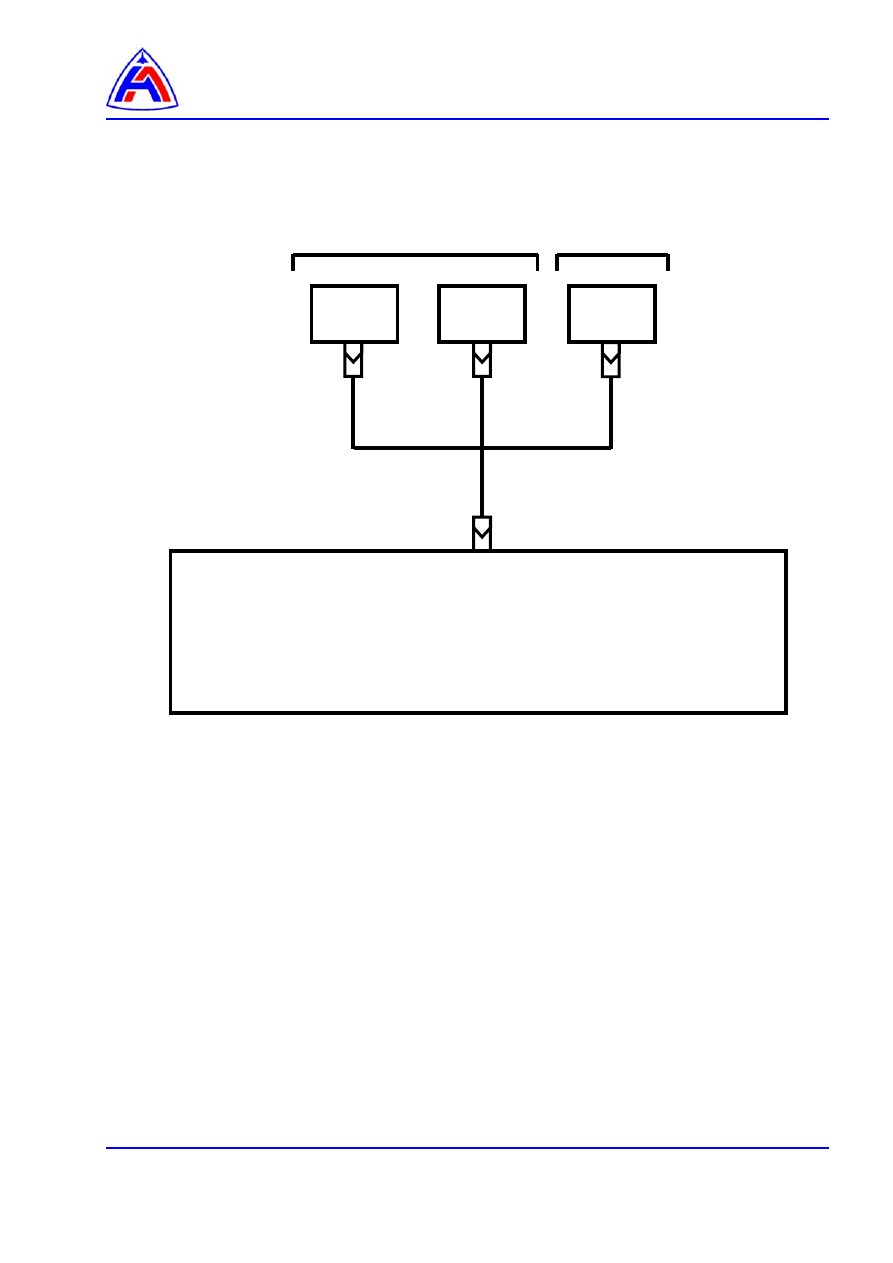

Рис. 3      Схема подключения датчиков типа МВ-27 для измерения виброскорости ВКА и ГТДЭ











БЛОК КОММУТАЦИИ СИГНАЛОВ ИЗ СОСТАВА АРМ ДК



МВ-27-2В



МВ-27-2В

«ВИБРАЦИЯ»

ГТДЭ

ВКА

В1



МВ-27-2В
