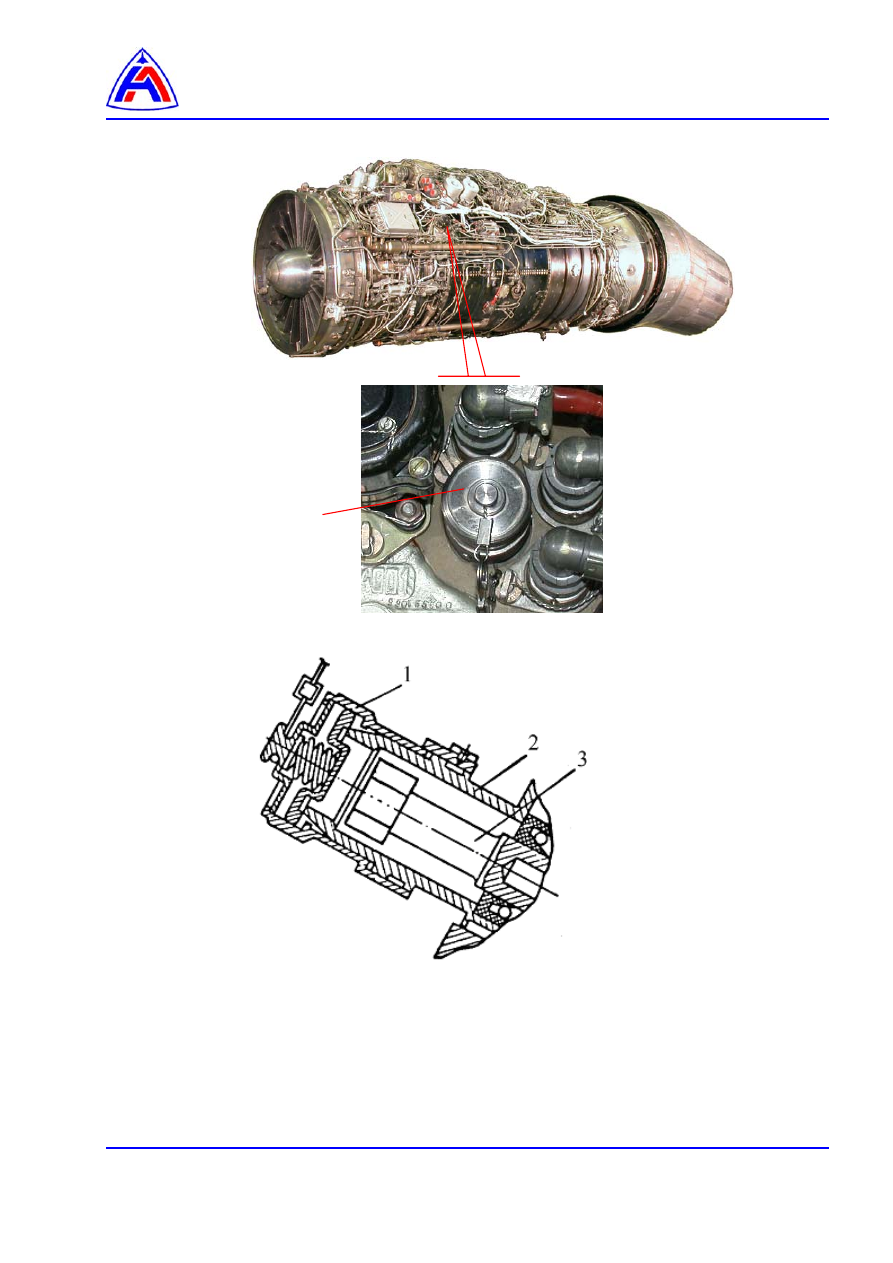

1 – заглушка;
2 – корпус;
3 – хвостовик ручной прокрутки РНД.




Рис. 1    Узел ручной прокрутки РНД

1

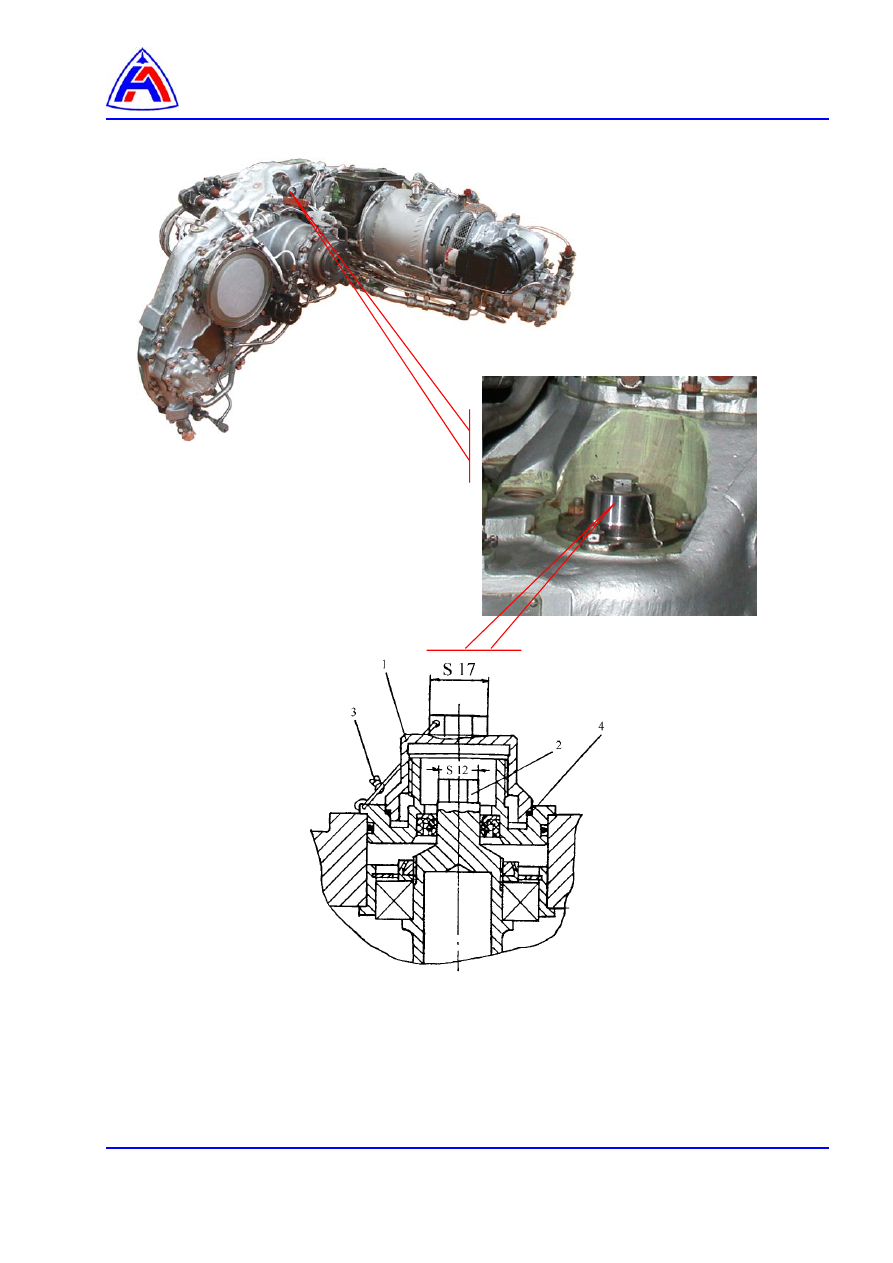

1 – заглушка;
2 – хвостовик;
3 – проволока;
4 – кольцо.



Рис. 2    Узел ручной прокрутки РВД











Проверка параметров двигателя.

Общие сведения.

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

1





Процедура ………………………………………………………………………………………….…….

2



 1

Общие сведения ……………………………………………………………………………….….

2







Ссылки:

Модули данных

технические руководства

Название

30-И-72-00-00-00А-320А-А



Опробование двигателей с проверкой самолетных систем

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения, меры безопасности

96-А-72-00-00-01А-112А-А

Эксплуатация двигателя в различных климатических условиях

96-А-72-00-00-00А-408А-А

Перечень неисправностей двигателя, фиксируемых бортовыми
системами  БУР, «ДЗУ КИСС» «РИ» и наземным комплексом АРМ ДК


Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия: нет

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

30-И-12-00-06-00А-012А-А



Меры безопасности при запуске и опробовании двигателя

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности











Процедура:

1.

Общие сведения

1.1.

Подготовка  самолёта  к  запуску  и  опробование  двигателя  проводятся  согласно  Регламенту
технического  обслуживания  (

30-И-72-00-00-00А-320А-А

).  В  настоящем  разделе  изложена

методика и указан объем проверки параметров двигателя без учёта проверки оборудования
и систем самолёта.

1.2.

При  запуске  и  опробовании  двигателя  соблюдайте  требования  (

96-А-72-00-00-00А-012А-А

,

96-А-72-00-00-01А-112А-А

).

1.3.

Для запуска и опробования двигателя должны быть обеспечены:
-

заправка масляной и кислородной систем,

-

питание самолёта напряжением 27 В постоянного тока,

-

питание самолёта напряжением 115 В переменного тока частотой 400 Гц.

При  всех  видах  опробования  на  самолёте  должны  быть  установлены  бортовые
аккумуляторные батареи.

Запуск  двигателя  разрешается  как  от  бортового,  так  и  от  аэродромного  источника
электропитания.

Примечания: 1. Измерение  уровня  масла  производите  не  ранее  чем  через 15

÷ 30 мин

после выключения двигателя
Максимально  допустимое  количество  масла  в  маслобаке  не  должно
превышать 17,5 л (горит зеленый светосигнализатор ДСМК).

2.  Возможно  увеличение  уровня  масла  в  маслобаке

≈ 1,5 л  при  измерении

через 15 ... 30 мин после выключения двигателя по отношению к уровню,
который был измерен на «холодном» двигателе.

3. Перед заправкой маслобака определите расход масла по остатку масла и

наработке двигателя между заправками.
Расход не должен превышать 0,6 л/ч.
Если  расход  превышает  норму,  то  выполните  работы  по  отысканию  и
устранению причин неисправности (

96-А-72-00-00-00А-408А-А

).

4.  При  проведении  прокруток, «ложных»  запусков  или  при  неудавшихся

запусках оценку расхода масла не производите.
