Двигатель АЛ-31ПФ. Руководство - часть 72









3.5.

Поверните заглушку ключом на 90° против часовой стрелки и снимите её вместе с ключом.

4.

Осмотр кромок рабочих лопаток.

4.1.

В  случае  затрудненного  демонтажа  заглушек  введите  эндоскоп

∅5,5  мм  в  окно  наружного

контура и окно корпуса турбины и осмотрите втулки СВ (

рис. 1

).

При  осмотре  поворачивайте  смотровую  трубу  вокруг  своей  оси  на 360° и  прижимайте  её  к
внутренней (противоположной  осмотру) поверхности втулки.

Повреждения  (трещины, вырывы кусков материала) втулки СВ не допускаются.

Выведите эндоскоп

∅5,5 мм из окна наружного контура и отсоедините от прибора.

4.2.

Подсоедините эндоскоп

∅8,5 мм к прибору и введите через окно наружного контура в окно

корпуса турбины объективом против н.п (направления полета) при осмотре выходных кромок
или по н.п. при осмотре входных кромок..

4.3.

Осмотрите поочередно лопатки турбины при плавном проворачивании турбины (

96-А-72-00-

00-00А-320А-А

).

Примечание.  Осмотр  лопаток  турбины  производите  через  окна  на  корпусе  наружного

контура, имеющие те же номера, что и окна на корпусах турбины.

Осмотр производите через:
-

окна № 1 - входных кромок 90 лопаток ТВД

-

окна № 2 - выходных кромок лопаток ТВД

-

окна № 3 - входных кромок 90 лопаток ТНД

-

окна № 4 - выходных кромок лопаток ТНД.

При осмотре рабочих лопаток убедитесь в отсутствии эрозии металла, трещин, прогаров и
т.п.

Примечание.  При  наличии  замечаний  по  осмотру,  вопрос  дальнейшей  эксплуатации

двигателя решить с представителем Поставщика.

4.4.

Извлеките эндоскоп из окон осмотра турбины и наружного контура. Отключите питание.

5.

Монтаж заглушек на корпусах ТВД и ТНД

5.1.

Осмотрите  устанавливаемую  заглушку - деформация,  выработка  и  механические
повреждения не допускаются. Контактные поверхности заглушек смажьте смазкой ПФМС-4С.
Рукой  проверьте  отсутствие  люфта  заглушки  относительно  стержня  (

5,  рис. 1

)  в  осевом

направлении.
При наличии осевого люфта замените заглушку.
В случае затрудненного монтажа заглушки проверьте состояние втулки как указано в п. 4.1.

5.2.

Установите заглушку с ключом 880.513 в окно осмотра до упора.

5.3.

Поверните заглушку на 90° по часовой стрелке до упора воротком 1 (рис. 620).
Снимите фиксатор 2.

5.4.

Завинтите  гайку  заглушки  вращением  ключа  по  часовой  стрелке  воротком 1 до
срабатывания предельного устройства 5, которое сопровождается щелчком.

5.5.

Снимите ключ 4 с гайки заглушки.

5.6.

Отвинтите стержень 3 и снимите его с заглушки.

5.7.

Проконтролируйте, чтобы направления осевой риски В (

рис. 1

) и выступа Г совпадали.









6.

Монтаж заглушек на корпусе наружного контура.

6.1.

Осмотрите  устанавливаемую  заглушку - деформация  и  механические  повреждения  не
допускаются. Контактные поверхности заглушек смажьте смазкой ПФМС-4С.

6.2.

Введите заглушку (

1, рис. 1

) с ключом 880.605 в окно на корпусе наружного контура.

6.3.

Поворачиванием  ключа 880.605 за  шестигранник  (

3,  рис. 3, 96-А-72-00-00-04А-312А-А

)

рожковым ключом по часовой стрелке, завинтите заглушку до упора.

6.4.

Вывинтите из заглушки стержень (2), при этом придерживайте заглушку ключом 880.605.
Снимите ключ с заглушки.

7.

Заключительные работы

7.1.

Отключите и расстыкуйте эндоскоп (Инструкция по эксплуатации бороскопа или ЭТЖ (

96-А-

AG-00-00-00А-000А-А

)).

7.2.

Установите заглушки узлов привода ручной прокрутки РНД и РВД (

96-А-72-00-00-00А-320А-

А, рис. 1

 и

рис. 2

).

7.3.

Закройте люки самолета.


































1 – заглушка
2 – рабочая лопатка ТНД
3 – заглушка окна осмотра на СА ТВД
4 – рабочая лопатка ТВД
5 – стержень заглушки

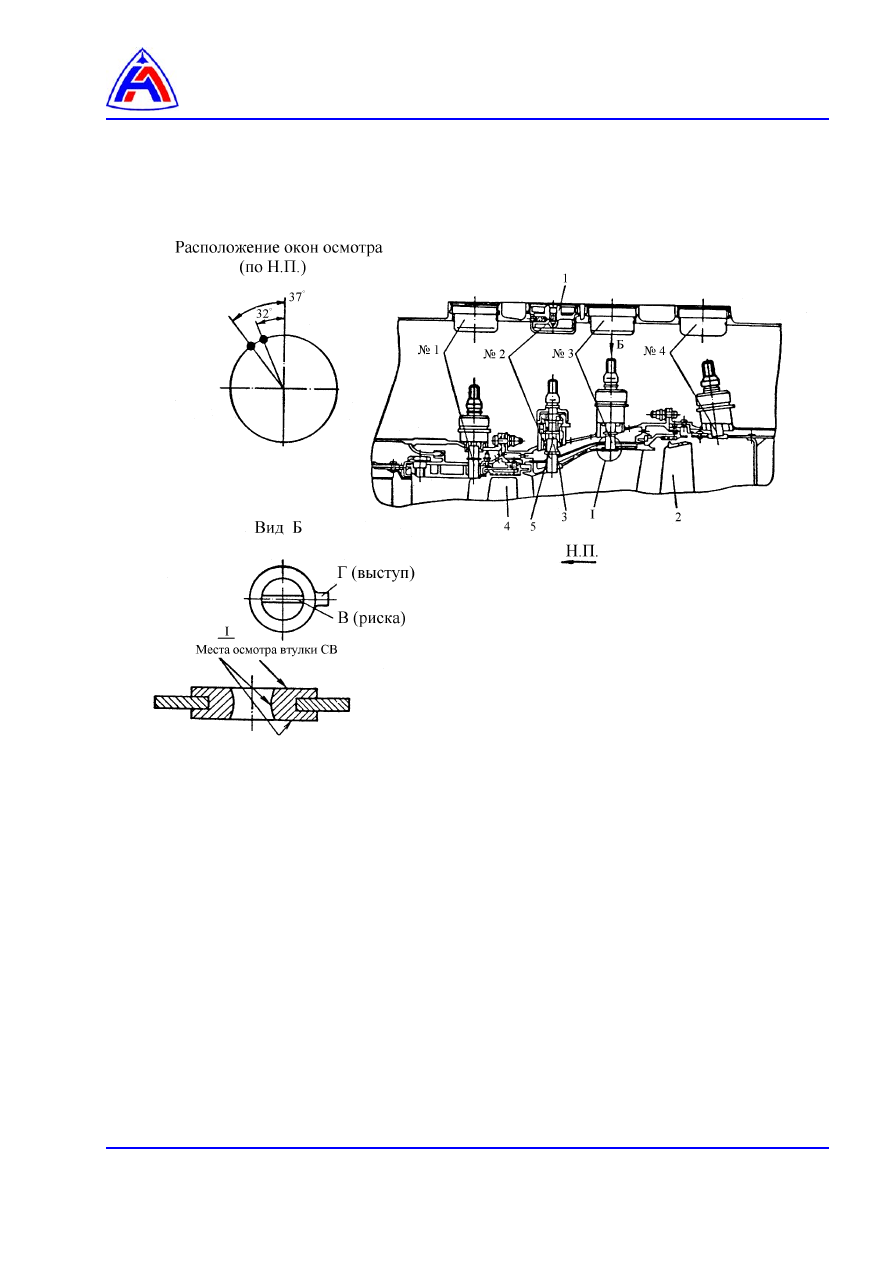

Рис. 1   Осмотр рабочих лопаток ТВД и ТНД
