Двигатель АЛ-31ПФ. Руководство - часть 73









Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-312А-А

Осмотр проточной части двигателя.  Общие сведения.



Процедура:

1.

Подготовительные работы

1.1.

Заземлите и обесточьте самолет (РЭ самолета).

1.2.

Подготовьте  к  работе  эндоскоп  ТСГ  или  «Олимпас» Ø (8…11) мм  согласно  инструкции  по
эксплуатации эндоскопа (

96-А-AG-00-00-00А-000А-А

).

1.3.

Прибортуйте  изолентой  штангу  (

1,  рис. 1

)  к  эндоскопу  (

2

),  дистальный  конец  эндоскопа

оставьте свободным.

Примечание.  В  качестве  технологической  штанги  (

1

)  используйте  прямой  металлический

стержень (пруток) Ø (5…7) мм или трубопровод.

1.4.

Расстелите мат внутри ФК и ПРС из комплекта СНО самолета.

ВНИМАНИЕ! ПРИ ОСМОТРЕ КОНУСА (

5

) НЕ ДОПУСКАЙТЕ ЧРЕЗМЕРНЫХ НАГРУЗОК НА

ДЕТАЛИ ПРС!

2.

Осмотр конуса

2.1.

Осторожно  введите  эндоскоп  (

2

)  через  малый  стабилизатор  и  топливные  коллекторы  ФУ  в

смеситель ФК.

2.2.

Путем  перемещения  штанги  (

1

)  с  закрепленным  на  ней  эндоскопом  (

2

)  и  управления

дистальным  концом,  осмотрите  участки  швов  (

4

)  и  материала  конуса  (

5

)  в  пределах

контролируемого сектора.

При  осмотре  обращайте  внимание  на  состояние  швов  и  материала  конуса – допускаются
трещины по сварному шву, не превышающие ¼ общей длины шва.

2.4.

Выполните  полный  осмотр  конуса  по  технологии  п.  п. 2.1 ... 2.3, последовательно  вводите
эндоскоп в соседние секторы смесителя ФК.

3.

Заключительные работы

3.1.

Отсоедините от эндоскопа (

2

) штангу (

1

).

3.1.

Отключите и расстыкуйте эндоскоп (Инструкция по эксплуатации бороскопа или ЭТГ (

96-А-

AG-00-00-00А-000А-А

)).

3.2.

Извлеките мат из ПРС и ФК.

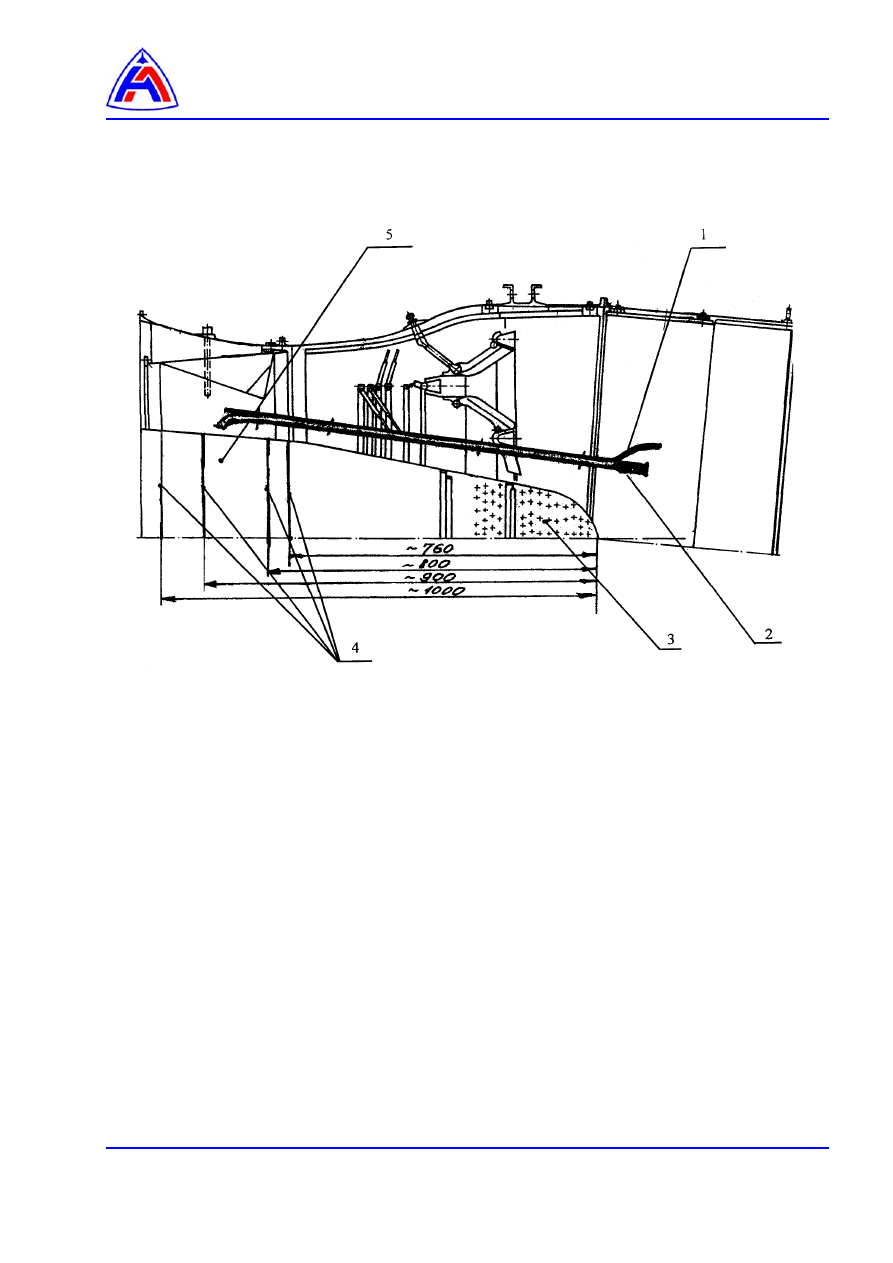

1 – направляющая
2 – гибкий эндоскоп типа ТСГ или «Олимпас»
3 – кок – стекатель
4 – сварные швы
5 – конус






Рис. 1     Осмотр сварных швов конуса кока – стекателя форсажной камеры













Ручная прокрутка РНД и РВД.

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

1





Процедура ………………………………………………………………………………………….…….

2



 1

Прокрутка ротора низкого давления ……………………………………………………….….

2



 2

Прокрутка ротора низкого давления через гнездо ручной прокрутки ……...…………..

2

 3

Ручная прокрутка ротора высокого давления …………………..…………………………

2



 4

Заключительные работы ……………………………………………..…………………………

2



Перечень рисунков

 1

Узел ручной прокрутки РНД ……………………………………………………..………….…

3



 1

Узел ручной прокрутки РВД ……………………………………………………..………….…

4






Ссылки: нет

Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование: нет

Материалы, расходные материалы и неремонтируемые изделия: нет

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности









Процедура:

1.

Прокрутка ротора низкого давления

Примечание.  Допускается  совместное  вращение  РНД  и  РВД  в  первый  момент  при

страгивании роторов.

1.1.

Снимите заглушку с воздухозаборника самолета.

1.2.

Рукой,  со  стороны  воздухозаборника,  за  рабочие  лопатки I ступени  КНД,  произведите
прокрутку ротора РНД. Вращение РНД должно быть свободным без посторонних шумов.

ПРЕДУПРЕЖДЕНИЕ!  ПРИ  ВЫПОЛНЕНИИ  ОПЕРАЦИИ  НЕ  ЗАДЕРЖИВАЙТЕ  РУКИ  В

ПЛОСКОСТИ  ВРАЩЕНИЯ  РНД,  Т.К.  ЭТО  МОЖЕТ  ПРИВЕСТИ  К
ТРАВМАМ!

2.

Прокрутка ротора низкого давления через гнездо ручной прокрутки

2.1.

Нажмите  до  упора  заглушку    (

1,  рис. 1

)  узла  ручной  прокрутки  РНД,  поверните  её  против

часовой стрелки и снимите

2.2.

Установите  переходник 880.636 на  хвостовик  (

3

),  ключом-трещоткой 880.501 произведите

прокрутку РНД.

ВНИМАНИЕ!  ВРАЩЕНИЕ  РНД  ДОЛЖНО  БЫТЬ  СВОБОДНЫМ,  БЕЗ  ПОСТОРОННИХ

ШУМОВ.

2.3.

Снимите с хвостовика переходник 880.636 с ключом-трещоткой 880.501.

2.4.

Установите заглушку (

1

) на корпус (

2

), нажмите её до упора и поверните по часовой стрелке.

Убедитесь в том, что заглушка под действием пружины заняла фиксированное положение.

2.5.

Закройте люк самолета.

3.

Ручная прокрутка ротора высокого давления

3.1.

Подготовительные работы.

3.1.1.

Откройте люк самолёта.

3.1.2.

Расконтрите и отвинтите  заглушку  (

1, рис. 2

) узла ручной прокрутки РВД, снимите её.

Примечание. Узел ручной прокрутки расположен на ВКА.

3.2.

Ручная прокрутка РВД.

Установите  переходник 880.608 с  ключом-трещоткой 880.501 на  хвостовик (2) ручной
прокрутки  и  произведите  прокрутку.  Вращение  РВД  должно  быть  свободным  и  не
сопровождаться посторонними шумами.

4.

Заключительные работы

4.1.

Снимите с хвостовика (

2

) переходник 880.608  с ключом-трещоткой 880.501.

4.2.

Установите  заглушку  (

1

)  на  узел  ручной  прокрутки.  Завинтите  заглушку  и  законтрите

проволокой.

4.3.

Закройте люк самолёта.
