Двигатель АЛ-31ПФ. Руководство - часть 71















1 – головка 3

–

шестигранник

2 – стержень

4 – рукоятка

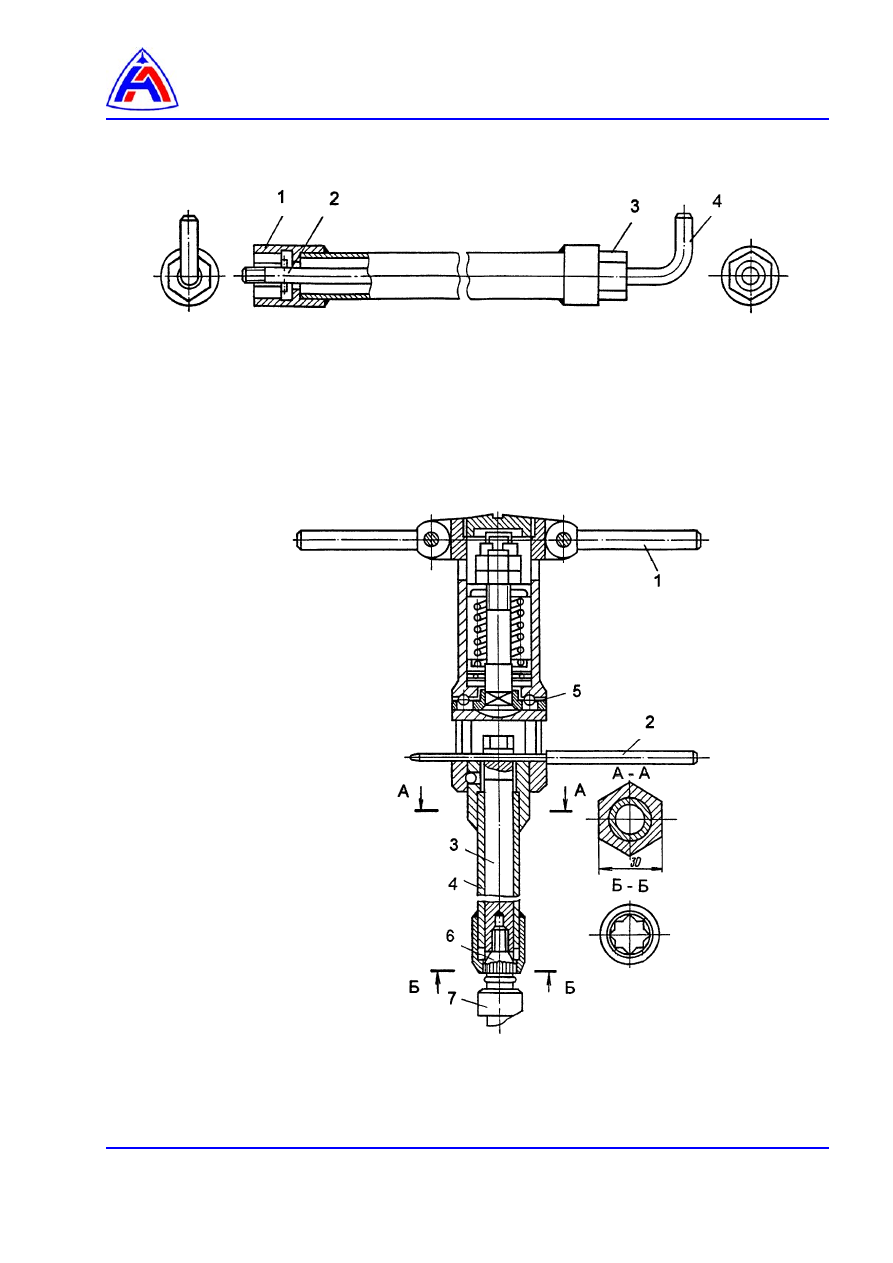

Рис. 2   Ключ 880.605 для заглушек окон осмотра на корпусе наружного контура











Рис. 3  Ключ 880.513 с предельным М

КР

 для заглушек окон осмотра

(ключ предельный)

1 – вороток
2 – фиксатор
3 – стержень
4 – ключ
5 – устройство предельное
6 – гайка самоконтрящаяся
7 – заглушка



























1 – наконечник

3 – шток

2 – труба

4 – направляющая

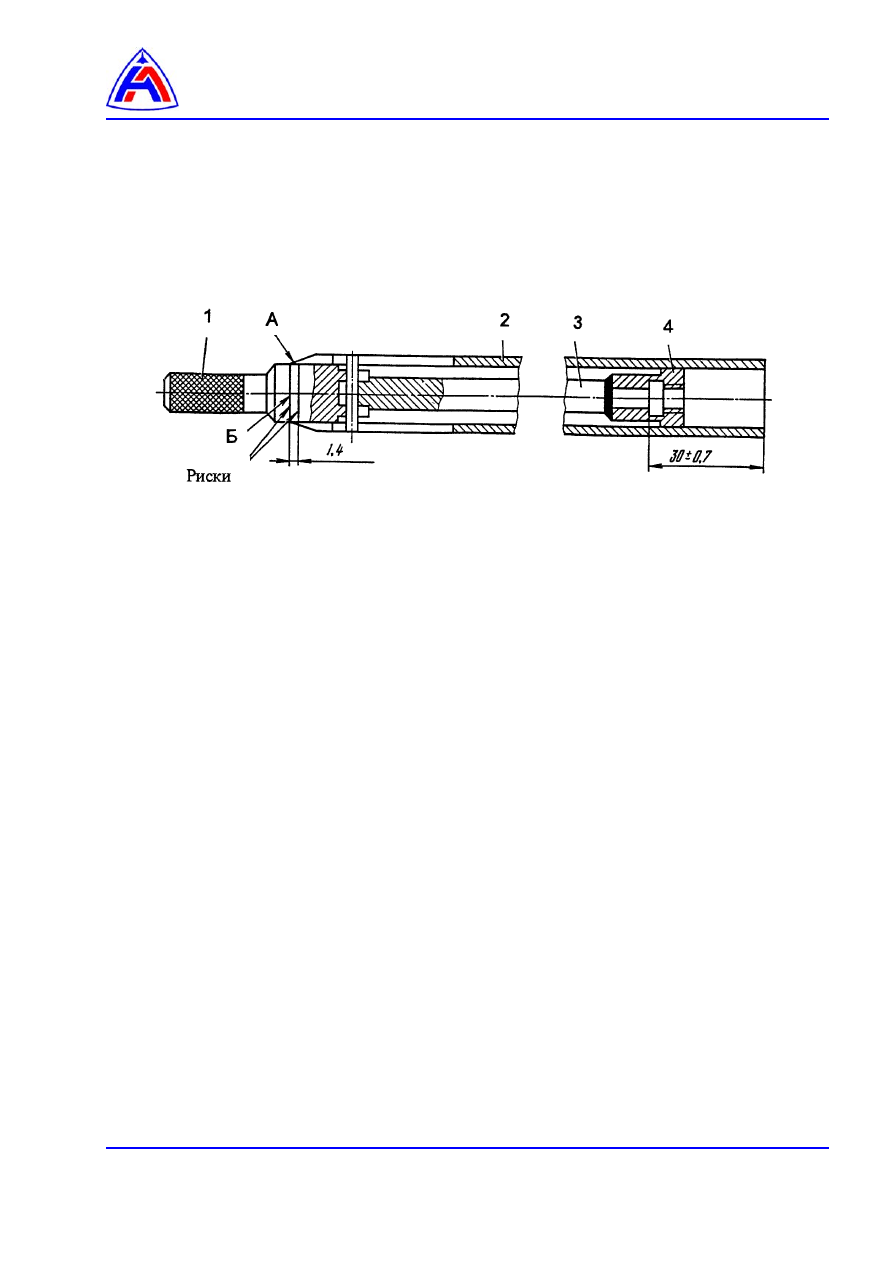

Рис. 4    Меритель 880.647 для контроля размера (30

± 0,7) мм













Осмотр проточной части двигателя.

Осмотр рабочих лопаток турбины высокого давления (ТВД) и

турбины низкого давления (ТНД).

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2



 1

Подготовительные работы ………………………………………………………………….….

2



 2

Демонтаж заглушек на корпусе наружного контура …………………………...…………..

2

 3

Демонтаж заглушек на корпусе ВВТ ……………………………………….…………….…..

2

 4

Осмотр ОКС фиброскопом «Олимпас» ……..……………………………….………….…..

3

 5

Монтаж заглушек на корпусе ВВТ …………………………………..…………………………

3



 6

Монтаж заглушек на корпусе наружного контура ………………..…………………………

3



 7

Заключительные работы ……………………………………………..…………………………

4



Перечень рисунков

 1

Осмотр рабочих лопаток ТВД и ТНД …………………………………………..………….…

5





Ссылки:

Модули данных

технические руководства

Название

96-А-AG-00-00-00А-000А-А

Комплекты технических эндоскопов для обслуживания двигателя.

96-А-72-00-00-00А-320А-А

Ручная прокрутка РНД и РВД

96-А-72-00-00-00А-312А-А

Осмотр проточной части двигателя. Общие сведения

96-А-72-00-00-04А-312А-А

Осмотр основной камеры сгорания

30-И-11-22-00-00А-031А-А



Схема люков


Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Эндоскоп типа ЭТЖ или
бороскоп R080-044-090-50ABS (

∅8 мм)

 1

Ключ 880.605



1

Ключ предельный 880.513



1











Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Салфетка батистовая  1
Салфетка фланелевая  1
Спирт этиловый ректификованный технический
ГОСТ 18300-87

 15

г

Графитовая смазка ПФМС-4С ТУ6-02-917-79

10

г

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-312А-А

Осмотр проточной части двигателя.  Общие сведения.



Процедура:

1.

Подготовительные работы

1.1.

Откройте люки для осмотра рабочих лопаток ТВД и ТНД (

30-И-11-22-00-00А-031А-А

).

1.2.

Подготовьте эндоскоп к работе.

1.3.

Подготовьте смотровую трубку (

6, 96-А-72-00-00-00А-312А-А, рис. 1

).

1.4.

Снимите заглушку узла привода ручной прокрутки РНД (

96-А-72-00-00-00А-320А-А, рис. 1

) и

РВД (

96-А-72-00-00-00А-320А-А, рис. 2

).

2.

Демонтаж заглушек на корпусе наружного контура

2.1.

Ввинтите  стержень  (

2,  рис. 2, 96-А-72-00-00-04А-312А-А

)  ключа 880.605  в  резьбовое

отверстие заглушки (

1, рис. 1

).

2.2.

Установите  головку  (

1,  рис. 2, 96-А-72-00-00-04А-312А-А

)  ключа 880.605 на  шестигранник

заглушки (

1, рис. 1

).

2.3.

Поворачивая ключ 880.605 за шестигранник (

3, рис. 2, 96-А-72-00-00-04А-312А-А

) ключом (S

= 14 × 17 мм) против часовой стрелки, отвинтите заглушку и извлеките её из окна

3.

Демонтаж заглушек на корпусах ТВД и ТНД

3.1.

Навинтите стержень(

3, рис. 3, 96-А-72-00-00-04А-312А-А

) ключа 880.513 на резьбовую часть

заглушки (

3, рис. 1

).

3.2.

Установите  ключ  (

4,  рис. 3, 96-А-72-00-00-04А-312А-А

)  на  гайку  заглушки,  надев  ключ  на

стержень (

3

).

3.3.

Вращая ключ (

4

) воротком (

1

), отвинтите гайку заглушки до упора гайки в стержень (

3

).

Примечание. При отвинчивании гайки может сработать предельное устройство.

Отвинтите сначала ключом (

4

) за шестигранник гайку на 0,5 … 1 оборот.

Далее отвинтите гайку вращением ключа (

4

) воротком (

1

).

3.4.

Установите фиксатор (

2

) в отверстие стержня (

3

).
