Двигатель АЛ-31ПФ. Руководство - часть 69









2.5.

Определите  длину  забоины  (

11

)  по  кромке  рабочей  лопатки  считыванием  с  устройства  (

7

)

как разницу L

1

 - L

2

 = L.

Определите цену деления (Д) сетки (

13

).

Д = L / n

1

 ,

где n

1

 - число делений сетки (

13

) на длине L забоины.

2.6.

Определите глубину забоины.

h = Д × n

2

 ,

где n

2

 - число делений сетки (

13

) на глубине h забоины.

2.7.

Величина  повреждения L (по

п.п. 2.3 ... 2.5

)  определяется  считыванием  показаний  по  не

подвижной  и  подвижной  шкалам  мерного  устройства  (

7

),  по  принципу  микрометра.  Один

оборот барабана (

14

) соответствует величине повреждения 1,0 мм.

Пример. Размер повреждения вдоль кромки рабочей лопатки - 5 делений сетки (

13

), глубина

– 3 деления.
При перемещении деления сетки (

13

) от одного края забоины до другого получено

1,5 мм, что соответствует истинному размеру повреждения. Цена деления сетки

Д = 1,5 / 5 = 0,3 мм.

Размеры повреждения:
длина

L= 1,5 мм

глубина   h = 0,3 × 3 = 0,9 мм

3.

Определение положения дефекта относительно верхней кромки лопатки

3.1.

Ослабьте гайку (

8

) мерного устройства (

7

) и совместите любое деление сетки (

13

) с верхним

краем забоины (

11

, положение А).

Зафиксируйте  трубку  (

9

)  гайкой  (

8

)  и  нанесите  не  неё  метку  в  месте  зажима  цанговым

устройством.

3.2.

Ослабьте гайку (

8

) и совместите выбранное деление сетки (

13

) с верхней кромкой рабочей

лопатки (положение В).

Зафиксируйте  трубку  (

9

)  гайкой  (

8

)  и  нанесите  на  неё  метку  в  месте  зажима  цанговым

устройством

3.3.

Расстояние  между  метками  определяет  положение  повреждения  относительно  верхней
кромки рабочей лопатки.

3.4.

Демонтируйте  державку  (

5

)  из окна осмотра  КВД аналогично демонтажу штатных  заглушек

на корпусе наружного контура КВД (

96-А-72-00-00-02А-312А-А, п. 2

).

3.5.

Произведите монтаж заглушек на корпусе КВД (

96-А-72-00-00-02А-312А-А, п. 5

).

3.6.

Произведите  монтаж  заглушек  на  корпусе  наружного  контура  (

96-А-72-00-00-02А-312А-А,  п.

6

).

4.

Определение размеров повреждений рабочих лопаток КНД

Работа по определению размеров повреждений производится аналогично

п.п. 2

. и

3

.

4.1.

Демонтаж  и  монтаж  заглушек  на  корпусах  КНД  производите  по

96-А-72-00-00-01А-312А-А

,

п.п. 2, 4

 - соответственно.

5.

Заключительные работы.

5.1.

Выполните заключительные работы для осмотра лопаток КВД по

96-А-72-00-00-02А-312А-А

,

для осмотра лопаток КНД по

 96-А-72-00-00-01А-312А-А

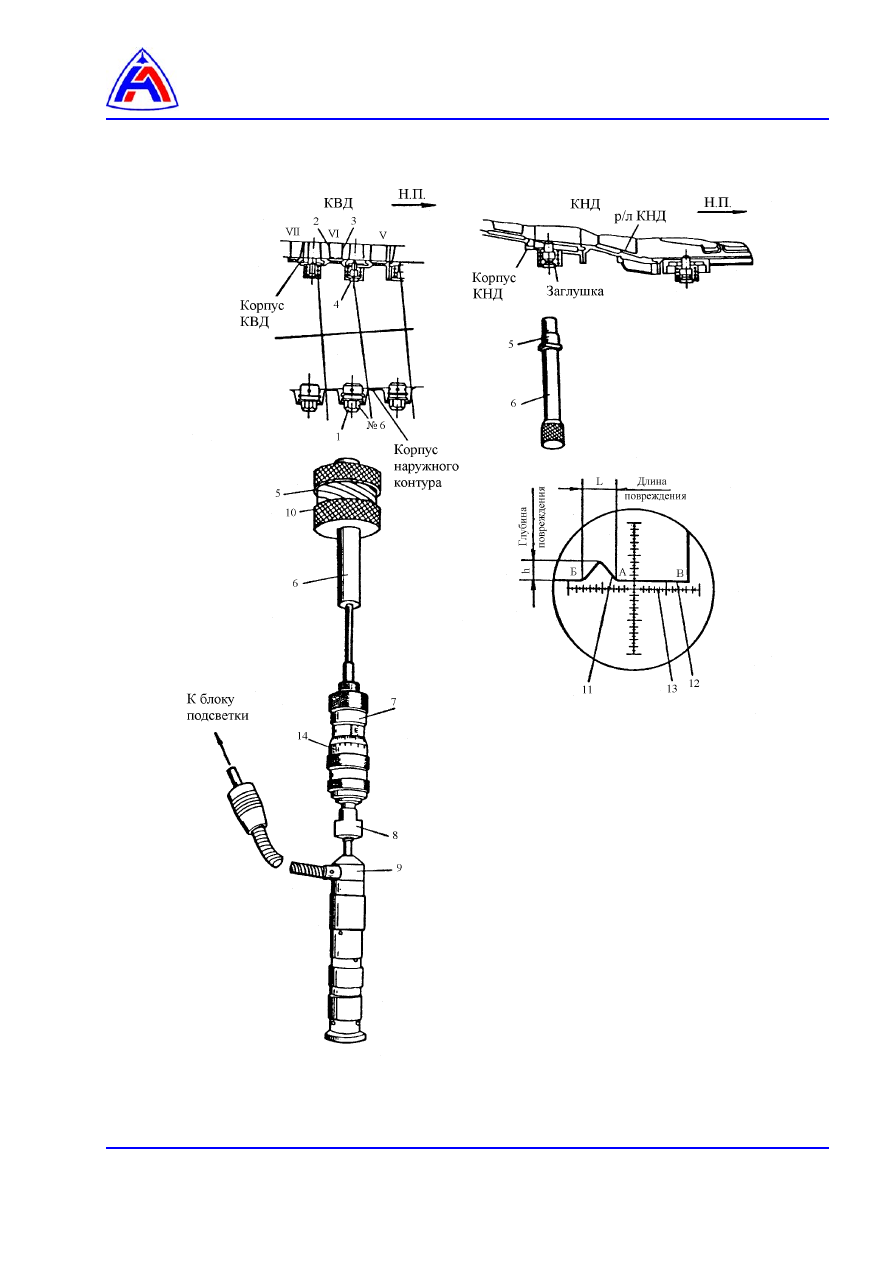

Рис. 1  Устройство для определения размеров повреждения рабочих лопаток



1 – заглушка наружного контура
2 – выходная кромка лопатки шестой ступени
3 – входная кромка лопатки шестой ступени
4 – заглушка КВД
5 – державка 880.798 (КВД), 880.797 (КНД)
6 – переходник
7 – устройство мерного осевого перемещения
     УМП5-10
8, 10 – гайка
9 – смотровая трубка
11 – забоина
12 – кромка рабочей лопатки
13 – мерная сетка
14 – барабан с подвижной шкалой









Осмотр проточной части двигателя.
Осмотр основной камеры сгорания.

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

2







Запасные части …………………………………………………………………………….……..

2







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2



 1

Подготовительные работы ………………………………………………………………….….

2



 2

Демонтаж заглушек на корпусе наружного контура …………………………...…………..

2

 3

Демонтаж заглушек на корпусе ВВТ ……………………………………….…………….…..

2

 4

Осмотр ОКС фиброскопом «Олимпас» ……..……………………………….………….…..

3

 5

Монтаж заглушек на корпусе ВВТ …………………………………..…………………………

3



 6

Монтаж заглушек на корпусе наружного контура ………………..…………………………

3



 7

Заключительные работы ……………………………………………..…………………………

4



Перечень рисунков

 1

Осмотр ОКС (листов 2) ………..…………………………………………………..……….…

5

,

6



 2

Ключ 880.605 для заглушек окон осмотра на корпусе наружного контура ………….…

7



 3

Ключ 880.513 с предельным МКР для заглушек окон осмотра





(ключ предельный) ………..………………………………………………………..………….…

7



 4

Меритель 880.647 для контроля размера (30

± 0,7) мм ……………………..………….…

8





Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-AG-00-00-00А-000А-А

Комплекты технических эндоскопов для обслуживания двигателя.


Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

ЭТГ или бароскоп «Олимпас»

∅ 8...11 мм длиной

1500...2000 мм.

 1

Ключ 880.605



1

Ключ предельный 880.513



1

Меритель 880.647



1











Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Салфетка батистовая  1
Салфетка фланелевая  1
Спирт этиловый ректификованный технический
ГОСТ 18300-87

 15

г

Графитовая смазка ПФМС-4С ТУ6-02-917-79

10

г

Запасные части: нет

Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-312А-А

Осмотр проточной части двигателя.  Общие сведения.





Процедура:

1.

Подготовительные работы

1.1.

Откройте люки самолета для осмотра камеры сгорания (

30-И-11-22-00-00А-031А-А

).

1.2.

Подготовьте ЭТГ (бороскоп) к работе согласно инструкции по его эксплуатации (

96-А-AG-00-

00-00А-000А-А

).

2.

Демонтаж заглушек на корпусе наружного контура

2.1.

Ввинтите стержень ключа 880.605 в отверстие заглушки (

1, рис. 1, л. 1

) на корпусе наружного

контура.

2.2.

Установите головку (

1, рис. 2

) ключа 880.605 на шестигранник заглушки (

1, рис. 1, лист 1

) на

корпусе наружного контура.

2.3.

Поворотом  ключа 880.605 против  часовой  стрелки  отвинтите  заглушку  и  извлеките  ее  из
окна.

3.

Демонтаж заглушек на корпусе ВВТ

3.1.

Навинтите стержень (

3, рис. 3

) ключа 880.513 на резьбовой хвостовик заглушки (

3, рис. 1, л.

1

) на корпусе ВВТ.

3.2.

Установите ключ (

4, рис. 3

) на гайку заглушки, надев ключ на стержень (

3

).

3.3.

Вращением воротком (

1

) ключа (

4

), отвинтите гайку заглушки до упора гайки в стержень (

3

).

Примечание. При отвинчивании гайки может сработать предельное устройство.

Отвинтите сначала ключом (

4

) за шестигранник гайку на 0,5 ... 1 оборот.

Далее отвинтите гайку вращением ключа (

4

) воротком (

1

).

3.4.

Установите фиксатор (

2

) в отверстие стержня (

3

).

3.5.

Поверните заглушку ключом на 90° против часовой стрелки и снимите ее вместе с ключом.
