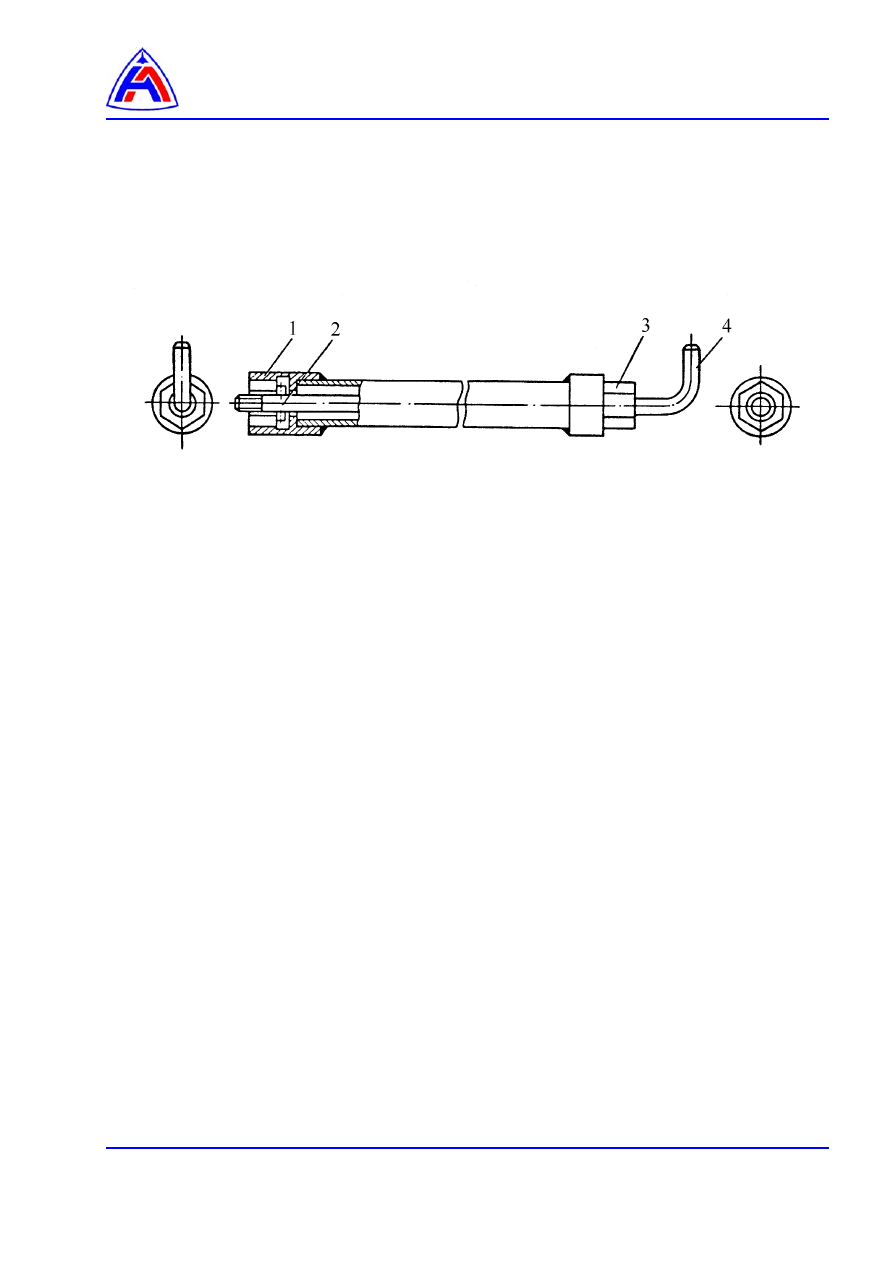

1 – головка
2 – стержень
3 – шестигранник
4 – рукоятка










Рис. 1     Ключ 880.605 для заглушек окон осмотра на корпусе наружного контура

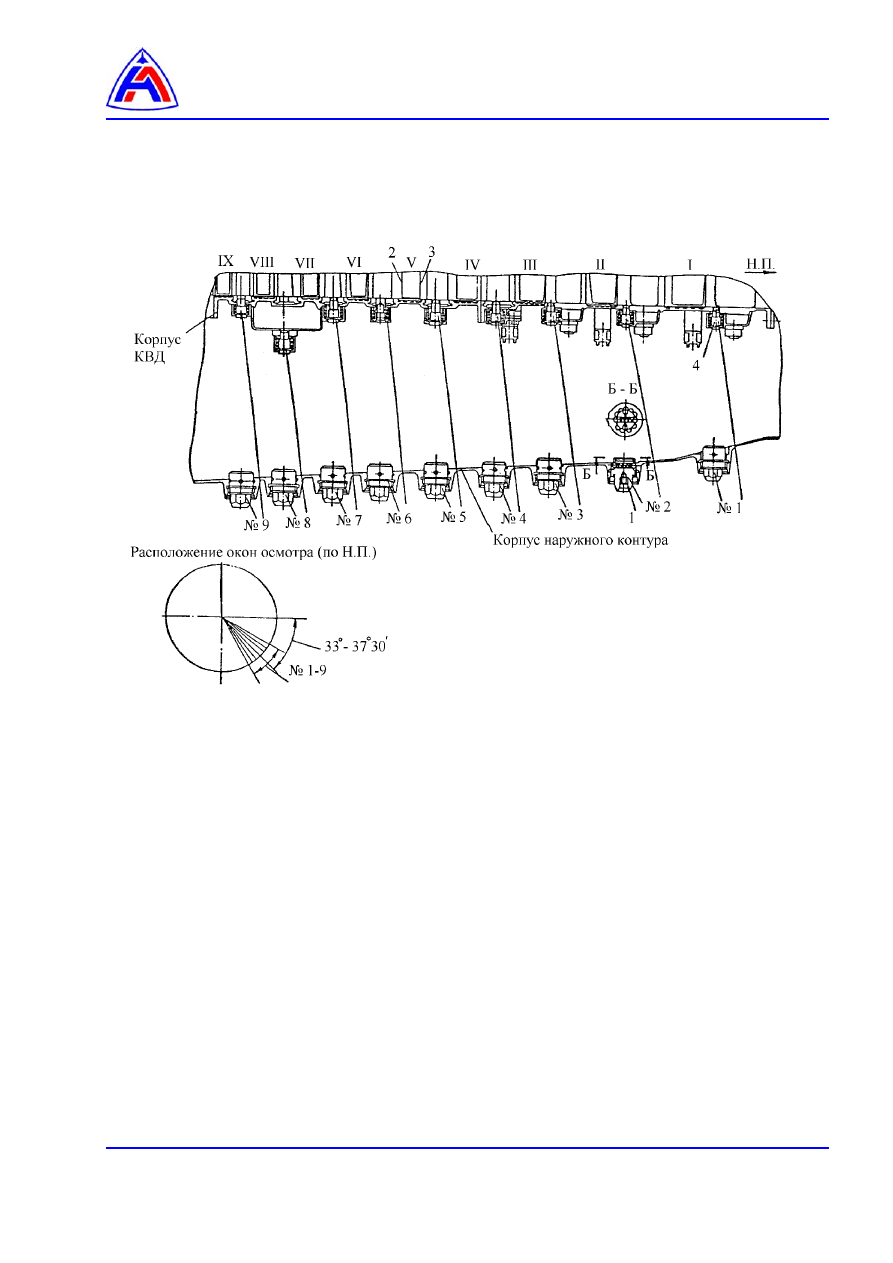

1 – заглушка наружного корпуса
2 – выходная кромка лопатки пятой ступени
3 – входная кромка лопатки пятой ступени
4 – заглушка









Рис. 613   Осмотр рабочих лопаток КВД













Осмотр проточной части двигателя.

Определение размеров повреждения рабочих лопаток.

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2



 1

Подготовительные работы ………………………………………………………………….….

2



 2

Определение размеров дефектов рабочих лопаток КВД …………………….…………..

2

 3

Определение положения дефекта относительно верхней кромки лопатки …………..

3

 4

Определение размеров повреждений рабочих лопаток КНД …………….………….…..

3

 5

Заключительные работы ……………………………………………..…………………………

3



Перечень рисунков

 1

Устройство для определения размеров повреждения рабочих лопаток …..….…….…

4


Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-72-00-00-01А-312А-А

Осмотр проточной части двигателя. Осмотр рабочих лопаток КНД

96-А-72-00-00-02А-312А-А

Осмотр проточной части двигателя. Осмотр рабочих лопаток КВД

96-А-72-30-00-00А-600А-А

Указания по осмотру и вводу в строй двигателей, имеющих
повреждения на лопатках компрессора


Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Эндоскоп типа ЭТЖ с мерной сеткой.

1

Устройство мерного перемещения     УМП5-10

1

Державка 880.797



По потребности

Державка 880.798



По потребности

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Салфетка фланелевая  1
Спирт этиловый ректификованный технический
ГОСТ 18300-87

 15

г

Запасные части: нет









Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-312А-А

Осмотр проточной части двигателя.  Общие сведения.

ВНИМАНИЕ!  ПРИНЯТИЕ  РЕШЕНИЯ  О  ДОПУСТИМОСТИ  ПОВРЕЖДЕНИЙ  РАБОЧИХ  ЛОПАТОК  И

МЕТОДАХ ИХ УСТРАНЕНИЯ ПРОИЗВОДИТЕ СОГЛАСНО

96-А-72-30-00-00А-600А-А

.

Процедура:

1.

Подготовительные работы

1.1.

Выполните подготовительные работы для осмотра лопаток КВД по

96-А-72-00-00-02А-312А-

А, п.п. 1,  2

, для осмотра лопаток КНД по

96-А-72-00-00-01А-312А-А, п.п. 1,  2



1.2.

Подготовьте к работе смотровую трубку типа ТСС 5,5.560.80.30 или ТСС 5,5.550.80.50.01Н с
мерной сеткой (

рис. 1

).

1.5.

Установите  державку  (

5

) 880.798 в  окно  осмотра  КВД (880.797 в  окно  осмотра  КНД)  и

завинтите её до упора.

1.6.

Соедините резьбовой хвостовик мерного устройства (

7

) с переходником (

6

) державки (

5

).

Примечание.  Для  работы  с  эндоскопами  разного  диаметра  смотровой  трубки  к  устройству

мерного перемещения прилагаются сменные цанги.

Для смены цанги:

-

отвинтите гайку (

8

)

-

выньте  требуемую цангу

-

установите вынутую цангу

-

завинтите гайку (

8

).

2.

Определение размеров дефектов рабочих лопаток КВД

2.1.

Ослабьте гайку (

8

) цангового устройства и гайку (

10

) фиксации переходника (

6

) в державке

(

5

).

Введите  смотровую  трубку  в  осматриваемую  полость  через  мерное  устройство  (

7

)  и

державку (

5

).

Перемещением  переходника  (

6

)  в  корпусе  державки  (

5

),  совместите  ось  смотровой  трубки

(

9

) с осью отверстия окна на корпусе КВД.

Введите в окно смотровую трубку.
Затяните гайку (

10

) фиксации переходника (

6

) в державке (

5

).

2.2.

Перемещением  трубки  (

9

),  совместите  любое  деление  сетки  (

13

)  с  краем  забоины  (

11

)

(положение А).
Регулировочными  элементами  трубки  (

9

),  добейтесь  чёткого  изображения  забоины  (

11

)  и

сетки (

13

).

Вращением  гайки  поворота  сетки  (

13

)  установите  сетку  параллельно  кромке  рабочей

лопатки (

12

).

2.3.

Зафиксируйте  трубку  гайкой  (

8

)  и  определите  число  делений  сетки  (

13

),  которое

соответствует длине L (n

1

) и глубине h (n

2

) забоины (

11

). Зафиксируйте показание L

1

 лимба

устройства (

7

).

2.4.

Вращением  барабана  (

14

)  устройства  (

7

)  переместите  деление  сетки  (

13

)  от  одного  края

забоины до другого (из положения  А в положение Б). Зафиксируйте показания L

2

 лимба.
