Двигатель АЛ-31ПФ. Руководство - часть 66









Осмотр проточной части двигателя.

Осмотр рабочих лопаток КНД.

Содержание



Ссылки ……………………………………………………………………………………………..…….

1





Предварительные требования ………………………………………………………………………

1







Требуемые условия ………………………………………………………………………….…..

1







Вспомогательное оборудование ………………………………………………………….……

1







Материалы, расходные материалы и неремонтируемые изделия ………………….…..

1







Запасные части …………………………………………………………………………….……..

1







Условия обеспечения безопасности ……………………………………………………..……

2





Процедура ………………………………………………………………………………………….…….

2



 1

Подготовительные работы ………………………………………………………………….….

2



 2

Демонтаж заглушек на корпусах КНД …………………………………………….…………..

2

 3

Осмотр кромок рабочих лопаток …………………………………………….…………….…..

2

 4

Монтаж заглушек на корпусах КНД …………………………………………….………….…..

2

 5

Заключительные работы ……………………………………………..…………………………

3



Перечень рисунков

 1

Осмотр рабочих лопаток КНД …………………………………………………..………….…

4




Ссылки:

Модули данных

технические руководства

Название

30-И-11-22-00-00А-031А-А



Схема люков

96-А-AG-00-00-00А-000А-А

Комплекты технических эндоскопов для обслуживания двигателя.

96-А-72-00-00-00А-320А-А

Ручная прокрутка РНД и РВД


Предварительные требования

Требуемые условия: нет

Вспомогательное оборудование:

Номенклатура

Идентификационный номер

Количество

Эндоскоп типа ЭТЖ

∅8,5 мм или бороскоп

«Олимпас»
∅8 мм ....…... R080-044-090-50 ABS или

∅10 мм .........R100-053-090-50 ABS.



По потребности

Ключ (съемник) 880.606



1

Материалы, расходные материалы и неремонтируемые изделия:

Номенклатура

Идентификационный номер

Количество

Салфетка батистовая  1
Салфетка фланелевая  1
Спирт этиловый ректификованный технический
ГОСТ 18300-87

 15

г

Графитовая смазка ПФМС-4С ТУ6-02-917-79

10

г

Запасные части: нет









Условия обеспечения безопасности:

Модули данных

технические руководства

Название

30-И-12-00-01-00А-012А-А

Общие меры безопасности при обслуживании самолета

96-А-72-00-00-00А-012А-А

Общие предупреждения и предостережения. Меры безопасности

96-А-72-00-00-00А-312А-А

Осмотр проточной части двигателя.  Общие сведения.



Процедура:

1.

Подготовительные работы.

1.1.

Откройте люки для осмотра рабочих лопаток КНД (

30-И-11-22-00-00А-031А-А

).

1.2.

Произведите прокрутку РНД по

96-А-72-00-00-00А-320А-А, п. 1

.



2.

Демонтаж заглушек на корпусах КНД.

2.1.

Ввинтите  в  заглушку  (

3,  рис. 1

)  ключ  (съемник) 880.606 для  заглушек  окон  осмотра

компрессора.

2.2.

Отожмите  заглушку,  поверните  ее  на 20...30° по  часовой  стрелке.  Затем,  без  нажима  на
заглушку,  доверните  её  на  угол 90° от  первоначального  положения.  Извлеките  заглушку
вместе со съёмником 880.606.

3.

Осмотр кромок рабочих лопаток (

рис. 1

).

3.1.

Введите в окно осмотра эндоскоп (бороскоп) объективом против н.п. (направления полета)
для  осмотра  входных  кромок  или  по  н.п. - для  осмотра  выходных  кромок  лопаток.
Отрегулируйте  чёткое  изображение  осматриваемой  поверхности  вращением  элементов
фокусировки смотровой трубки.

Примечание. При эксплуатации эндоскопа возможно запотевание оптики смотровых трубок.

В этом случае выдержите ЭТЖ при постоянной температуре 15 мин.

3.2.

Осмотрите  поочередно  лопатки  путем  поворачивания  РНД  (

96-А-72-00-00-00А-320А-А,  п. 1



или

п. 2

).

Примечания: 1. Объём осмотра определяется Регламентом технического обслуживания.

2. Осмотр производите через окна:

-  № 1 - входных кромок 37 лопаток первой ступени
-  № 2 - выходных  кромок  лопаток  первой  и  входных  кромок 45 лопаток

второй ступени

-  № 3 - выходных  кромок  лопаток  второй  и  входных  кромок 57 лопаток

третьей ступени

-  № 4 - выходных  кромок  лопаток  третьей  и  входных  кромок 43 лопаток

четвертой ступени

-  № 5 - выходных кромок лопаток четвертой ступени.

3.3.

Извлеките эндоскоп из окна осмотра.

4.

Монтаж заглушек на корпусах КНД.

4.1.

Осмотрите  устанавливаемые  заглушки. - деформация  и  механические  повреждения  не
допускаются.  Контактные поверхности заглушек смажьте смазкой ПФМС-4С.









4.2.

Установите заглушку (

3, рис. 1

) со съёмником 880.606 в окно осмотра.

Нажмите на заглушку и поверните её на 20 ... 30° по часовой стрелке.
Далее, без нажима на заглушку, доверните её по часовой стрелке на угол 90° от начального
положения.
Заглушка  займет  рабочее  положение,  которое  сопровождается  щелчком  и  отдачей
съёмника.
Правильно установленная заглушка не должна поворачиваться.
При этом риски на заглушке и стакане должны совпадать.

4.3.

Вывинтите съёмник 880.606 из заглушки.

5.

Заключительные работы.

5.1.

Отключите и расстыкуйте узлы эндоскопа (Инструкция по эксплуатации бороскопа или ЭТЖ

96-А-AG-00-00-00А-000А-А

).

5.2.

Закройте люки самолёта.

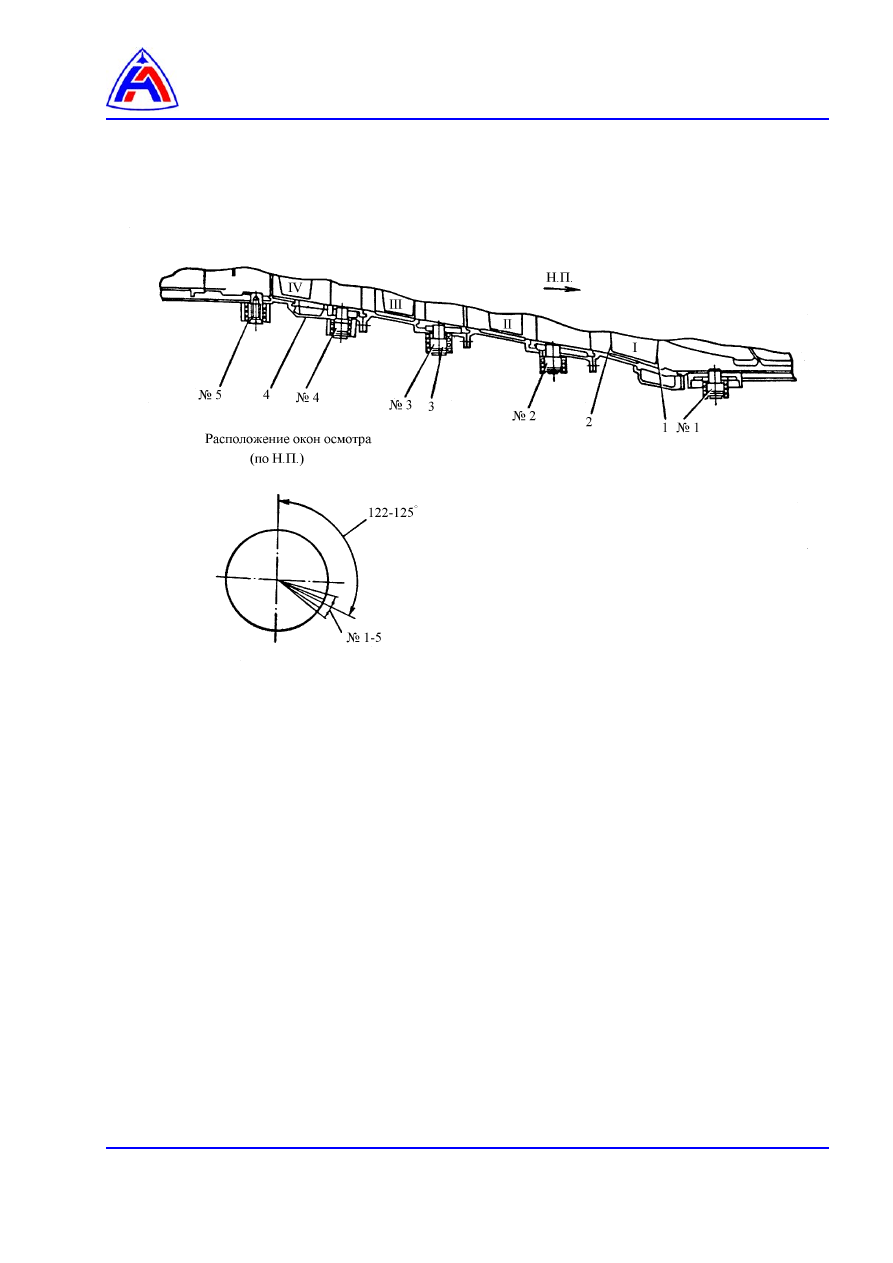

1 – входная кромка рабочей лопатки первой ступени
2 – выходная кромка рабочей лопатки первой ступени
3 – заглушка
4 – корпус КНД








Рис. 1  Осмотр рабочих лопаток КНД
